Регулировка яркости led. все о диммерах для светодиодных ламп

Схемы и способы подключения диммера

Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.

Схема первая

Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив). Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя. Это может быть и простая коробка – такая, что применяется для розеток.

Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).

Схема вторая

Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален. Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор. Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.

Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.

Схема третья. Проходной выключатель

По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя. Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест. Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.

Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками. А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого. Для объединения размыкателей между собой используется двухжильный кабель.

А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор. Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей. Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).

Актуальность использования регуляторов

На вопрос о целесообразности использования диммеров для регулирования уровня освещенности светодиодных ламп достаточно сложно ответить. Ведь любой регулятор будет стоит деньги, к тому же его еще нужно правильно подобрать и установить. Поэтому многие в данной ситуации задаются вопросом «а нужны ли вообще диммеры?». Для ответа на этот вопрос стоит рассмотреть преимущества таких регуляторов. К ним можно отнести следующие моменты:

  • реализация гибкой и легко управляемой системы освещения;
  • уменьшение затрат электроэнергии;
  • отсутствие высокого выделения тепла;
  • установка регуляторов, работающих от пульта дистанционного управления в разы повысить комфорт использования системы подсветки;

Диммер для ламп светодиодного типа с пультом

возможность изменения цвета свечения и создание различных световых эффектов.

В то же время единственным недостатком такой системы освещения являются дополнительные расходы на покупку и установку оборудования.

Особенности управления яркостью свечения светодиодной лампы

Драйверы не всех светодиодных ламп поддерживают функцию диммирования. Произвольно менять интенсивность свечения с помощью обычного светорегулятора можно только у приборов с пометкой dimmable (диммируемая) либо специальным логотипом на упаковке.

В качественных диммированных светодиодных лампах, яркостью которых можно управлять, установлены драйверы с функцией ШИМ (широтно-импульсного модулирования). Они поддерживают регулировку яркости в пределах от 0-5 % до 95-100 %. Принцип работы таких драйверов состоит в изменении ширины импульса сигнала при постоянной его частоте и амплитуде.

Чтобы понять эту схему, представим подключенный к двигателю маховик. Если его включить на целый час, он раскрутится до предельной скорости, которая постепенно начнет снижаться только после выключения двигателя. А что произойдет, если включать двигатель через каждые 10 минут? Очевидно, что маховик не сможет выйти на максимальную скорость. Причем, чем больше будут интервалы простоя двигателя, тем медленнее станет вращаться маховик. Но скорость можно снизить и другим способом: оставить момент включения неизменным, а менять лишь время работы двигателя. То есть, регулируя период и длительность включения двигателя, можно управлять маховиком.

ШИМ работает по схожему принципу. Но включать-выключать ток в цепи приходится с очень большой частотой, так как светодиод не имеет такой же инерции, как маховик, и после выключения сразу гаснет.

Виды диммеров для светодиодных ламп

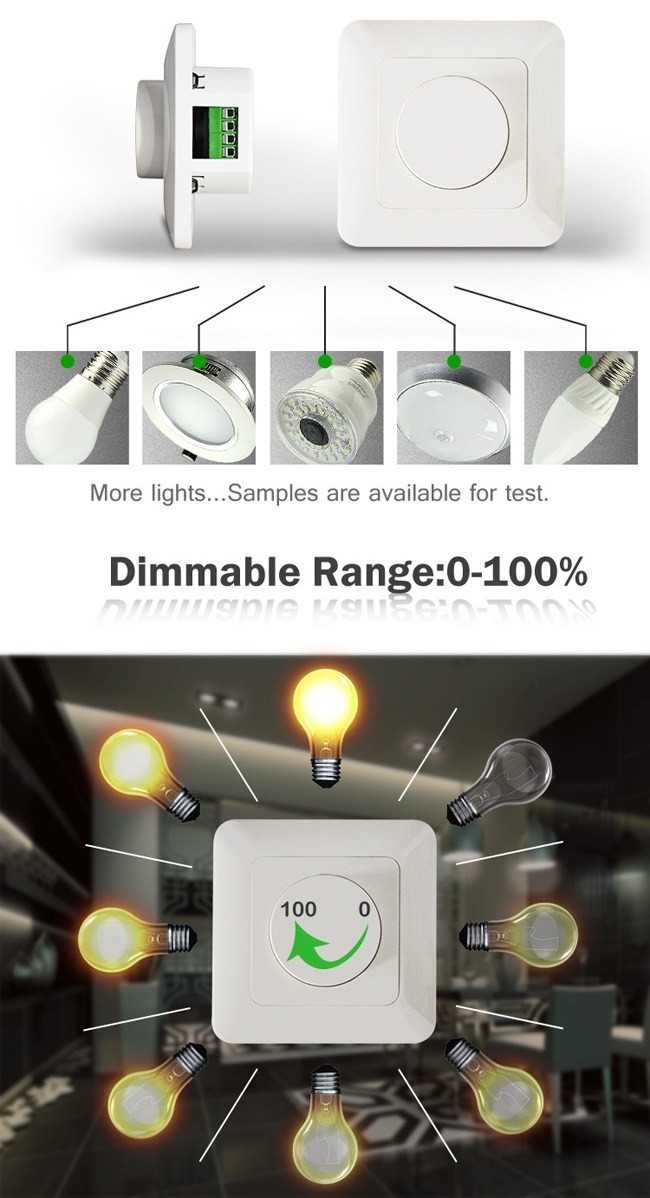

На рынке есть возможность приобрести регуляторы для светодиодных диммируемых ламп с различными техническими характеристиками. В отличие от обычных выключателей, в устройстве диммера предусмотрена сложная схема, от качества которой зависит его работоспособность и долговечность.

Более дорогие модели. Качественные модели недешевы, но в их устройстве используются универсальные схемы без предохранителей. Такие светорегуляторы проще подключать: не надо разбираться, где фаза, а где ноль. Это особенно актуально в тех случаях, когда проводку сделали неграмотно, поэтому легко перепутать полярность подключения.

Некоторые модели качественных выключателей оснащаются не только вращающейся ручкой-регулятором, но и маленькой клавишей, с помощью которой можно включать и выключать свет при настроенной яркости. Есть также диммеры с большим переключателем. Они работают так: длительное нажатие при включенной клавише меняет яркость освещения до заранее настроенного на ШИМ-контроллере минимального или максимального значения. Чтобы остановиться на выбранной интенсивности свечения лампы, надо снять руку с клавиши. Такие модели удобны тем, что при включении лампы яркость света останется такой же, какой была до выключения.

Простые дешевые диммеры. Китайские диммеры устроены проще, поэтому они значительно дешевле. Но ненадежны, поскольку у таких моделей нет предохранителей, и они начинают «плавиться» уже при нагрузке, составляющей всего 2/3 от номинальной. При выборе диммера нежелательно экономить, так как стремление сберечь несколько сотен рублей может обернуться новыми затратами

Как решить проблему мерцания LED-светильников

Самый простой и эффективный способ вернуть светильнику стабильное состояние — замена выключателя на новый, без индикатора. При желании можно отключить неоновую или светодиодную подсветку путем перекусывания жилы питания. Если вы не понимаете, какой провод отсоединять, лучше этого не делать.

Некоторые умельцы добавляют в цепь осветительного прибора лампу накаливания, которая будет забирать на себя ток, идущий на зарядку конденсатора, исключая запуск светодиода. Однако тут есть два минуса: потребление электроэнергии прибора возрастет, да и установить в стандартный светильник дополнительную лампу не просто. Но в целом идея хорошая.

Разбирающиеся в теме люди советуют подключить к цепи электроснабжения лампы резистор небольших размеров, который хорошо забирает напряжение. Мощность резистора должна составлять 2 Вт. Лучше подключать резистор сопротивлением 50 кОм в районе патрона или распределительной коробки, соединяя контакты клеммной колодкой и изолируя термоусадочной трубкой. Не забываем предварительно отключить питание электросети. Не следует использовать номинал резистора больше рекомендуемого во избежание лишних энергозатрат.

Существует еще один способ избавиться от мерцания ламп. Нужно подключить индикатор выключателя к электросети отдельным проводом. Операция проста, но требует дополнительных соединений проводов, что не каждый владелец помещения сможет сделать самостоятельно.

Выбирая способ решения проблемы, советуем остановиться на отключении подсветки от электросети или на последнем варианте с установкой токоограничивающего резистора, который стоит несколько рублей и легко прячется в светильнике. Минимум расходных материалов и немного умения, и ваш энергосберегающий светильник будет работать нормально.

Помните, что слабое свечение светодиодного прибора не означает его неисправность. Энергосберегающие лампы нужно покупать немного больше того номинала, который требуется. Меняя лампу накаливания в 60 Вт, приобретайте LED-светильник мощностью 8 Вт.

Виды регуляторов для ламп накаливания

Существует несколько вариантов классификаций приборов для управления яркостью свечения лампочек.

По принципу работы регуляторов

Все модели можно разделить на две большие категории:

механические;
электронные.

Механические. К ним относятся простые бюджетные устройства, действующие по принципу реостата. В них предусмотрена ручка, поворачивая которую можно увеличивать или уменьшать напряжение, что вызывает изменение интенсивности светового потока.

Механические приспособления, выпускаемые разными производителями, имеют однотипную конструкцию. Тем не менее, они могут различаться по качеству из-за технических характеристик используемых деталей и тщательности сборки.

В механизмы отдельных моделей также могут быть добавлены специальные узлы, способствующие плавному управлению процессом и/или обеспечивающие стабильную работу диммера при минимальной подаче электрического тока.

Электронные. Регуляторы представляют собой довольно сложные приборы, управление которыми осуществляется на основе обычных или сенсорных кнопок.

Составной частью подобных устройств является микроконтроллер, который заметно расширяет их возможности по сравнению с механическими аналогами.

В моделях светорегуляторов как правило предусматривается защита от перегрева, отключающая прибор при достижении определенной температуры, а также от короткого замыкания

Вот лишь несколько дополнительных функций, которыми могут быть оснащены подобные приборы:

монтаж нескольких пультов управления, размещенных в различных зонах комнаты;
возможность регулирования работы регуляторов на расстоянии;
использование стандартных и пользовательских режимов источников света;
подсоединение диммера к датчику освещения, благодаря чему достигается автоматическая корректировка интенсивности искусственного освещения в зависимости от степени естественного.

Электронные устройства чрезвычайно удобны в эксплуатации, их недостатком можно считать лишь высокую стоимость.

По типу конструкции приборов

В зависимости от конструктивных особенностей можно выделить три основных типа светорегуляторов:

  1. Модульные, внешний вид которых напоминает автоматы-выключатели. Подобные приборы, совместимые с лампами накаливания, обычно устанавливаются в распределительных шкафах. Их регулировка производится кнопкой либо клавишей.
  2. Вмонтированные, с установкой в специальные коробки, устройство которых предусматривается на стадии электромонтажных работ. Они совместимы с различными типами осветительных приборов.
  3. Моноблочные, работающие аналогично обычным выключателям. Устройства требуют двухпроводного подключения, что дает возможность разрывать цепь фазного провода, вызывая нагрузку.

Для управления освещением в жилых помещениях чаще всего применяется последний вариант.

Согласно методу монтажа электроприборов

В зависимости от варианта установки выделяется два типа светорегуляторов: внутренние и внешние.

Внутренний монтаж. Этот вариант используют при прокладке скрытой проводки. В этом случае приборы монтируются в особых коробках, которые специально устраиваются в стенных нишах.

Производители уделяют особое внимание разработке моделей накладных диммеров. Устройства часто имеют оригинальный дизайн и изысканную цветовую гамму. Наружное размещение

Наружное размещение

В электроцепи на поверхности стен устанавливаются накладные диммеры

Наружное размещение. В электроцепи на поверхности стен устанавливаются накладные диммеры.

Благодаря привлекательному виду они имеют не только практическое значение, но и выполняют декоративную функцию, расставляя акценты в интерьере.

По способу регулирования освещения

При выборе модели нужно учесть, каким образом производится включение/выключение/регулировка.

Опираясь на этот критерий, можно выделить следующие варианты:

  1. Поворотно-нажимные — регуляторы с кнопкой, нажатие на которую позволяет включать/выключать свет, а вращение – управлять его интенсивностью.
  2. Поворотные — при включении лампа загорается с минимальной степенью яркости, которая повышается при помощи вращения кнопки.
  3. Клавишные — регулировка освещения происходит с помощью удержания нажатой клавиши.
  4. Сенсорные — современный вариант, позволяющий управлять освещением, касаясь чувствительной пластины экрана.
  5. Дистанционные — регулирование работы осуществляется на расстоянии при помощи ДУ-пультов, но часто дублируется традиционным способом.

Существуют также модели, где используется акустический принцип. В этом случае зажечь или погасить осветительное устройство можно голосовой командой или хлопком.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные устройства. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больше ток он пропускает через свои полюса. Данный вид самодельного диммера может быть довольно компактным, и зависит от требуемых параметров, емкости конденсаторов.

Как видно из схемы, есть три положения 100% мощности, через гасящий конденсатор и выключено. В устройстве используется неполярные бумажные конденсаторы, которые можно раздобыть в старой технике. О том, как правильно выпаивать радиодетали из плат мы рассказали в соответствующей статье!

Ниже приведена таблица с параметрами емкость-напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник, с помощью тумблера или переключателя управлять яркостью светильника.

Классификация диммеров

Варианты конструкций светорегуляторов

По способу управления различают следующие приборы:

  1. С механическим регулированием. Самый простой и доступный способ. Светорегулирование осуществляется при помощи кнопок. Далее сигнал передается на контроллер, который встроен в электросеть. Часто встраивается в обычный выключатель. Однако сейчас такое устройство считается морально устаревшим. Ему на смену пришли новые приборы.
  2. С электронным регулированием. Механизм управления мощностью схож с механическим. Но вместо кнопок используется современный сенсор. Дисплей, который отражает нужную информацию, делает электронное регулирование более информативным, модным и дорогим.
  3. С акустическим регулированием. Светорегулировка запускается по звуковому сигналу. Это может быть голос или хлопок. Уровень громкости сигнала устанавливается изготовителем или пользователем. При этом есть некоторые ограничения. Во-первых, небольшое количество пользовательских режимов. Во-вторых, акустический датчик будет реагировать на любой звук нужной громкости, что создаст неудобства при использовании.
  4. С дистанционным регулированием. Яркость свечения управляется при помощи беспроводных устройств. В этой роли могут выступать смартфоны, пульты, планшеты. Управляющий прибор может использовать радиоканал связи, инфракрасный или wi-fi. Вариант с использованием радиосвязи – эффективный, надежный. Подавать команды можно и из-за пределов комнаты. Но нужное оборудование стоит довольно дорого, что ограничивает применения этого канала связи.

Инфракрасный пульт стоит дешевле, поэтому более востребован. Однако, уменьшить яркость можно только при наведении пульта на диммер. Это несколько ограничивает радиус использования пульта.

Управление через wi-fi происходит при помощи планшетов и телефонов. Оно позволяет программировать диммер для автоматического включение/выключение света, имитации присутствия жильцов и другие. Возможна оптимизация расхода электроэнергии. Правда, такое управление не из дешевых.

По способу монтажа выделяют:

  1. Накладные светорегуляторы, которые монтируют вместо выключателя. Это самый простой, доступный и востребованный вариант.
  2. Встраиваемые регуляторы монтируются в особый отсек распределительной коробки электросети.
  3. Модульные (щитовые) встраиваются непосредственно в электрощитовую. Самый дорогой способ. Редко применяется для бытовых помещений.

Предназначение

Слово «диммер» происходит от английского «dim», что в дословном переводе на русский язык означает «затемнять». Но сами русские диммер часто называют ещё светорегулятором, потому что он представляет собой электронное устройство, при помощи которого можно менять электрическую мощность (то есть регулировать в большую или меньшую сторону).

Чаще всего с помощью такого устройства управляют осветительной нагрузкой. Регулятор освещения предназначен для изменения яркости света, который излучают светодиодные лампы, а также лампы накаливания и галогенные.

Простейшим примером диммера является переменный резистор (или реостат). Ещё в 19 веке немецкий физик Иоганн Поггендорф изобрёл это устройство, чтобы с его помощью можно было регулировать напряжение и силу тока в электрической цепи путём увеличения или уменьшения сопротивления. Реостат представляет собой устройство с регулировкой сопротивления и проводящий элемент. Сопротивление может изменяться ступенчато и плавно. Для получения низкой яркости света необходимо уменьшить напряжение. Но сопротивление и сила тока при этом будут большими, что приведёт к сильному нагреву устройства. Так что такой регулятор совсем невыгоден, он будет работать с низким КПД.

В качестве диммера также можно использовать автотрансформаторы. Их применение обусловлено высоким КПД, во всём регулируемом диапазоне будет выдаваться практически неискажённое напряжение с необходимой частотой 50 Гц. Но автотрансформаторы довольно габаритны, много весят, для управления ими нужно прилагать немалые механические усилия. К тому же такое устройство дорого обойдётся.

Диммер электронный – этот вариант наиболее выгоден с экономической точки зрения. Он отличается компактностью и немного другим принципом действия. О нём поговорим более подробно.

Материалы и инструменты для установки

Если проводка и места установки коммутационных приборов уже выполнены, то потребуется минимальный перечень инструментов:

  • монтерский нож (с его помощью можно снимать изоляцию);
  • набор отверток (для частичной разборки, сборки и крепления приборов);
  • кусачки (для укорачивания проводников);
  • отвертка-индикатор и (или) мультиметр (для контроля отсутствия напряжения и проверки правильности монтажа).

Если проводка выполняется медным кабелем (рекомендуется делать именно так) и предстоит монтаж в распредкоробке скруткой, то места соединений надо пропаять. Для этого понадобится паяльник 40-60 ватт с комплектом расходников. Для изоляции скруток понадобится изолента или колпачки. Если выбран монтаж клеммами (винтовыми и пружинными), значит, надо приобрести комплект клемм.


Комплект клемм зажимного типа.


Комплект клемм винтового типа.

Если проводка отсутствует, для ее обустройства понадобятся дополнительные инструменты. Их набор зависит от намеченного способа прокладки. Для открытой проводки будут нужны лотки, скобы или стойки и дрель (перфоратор) для монтажа. Для закрытой – инструмент для выполнения штробов (штроборез, перфоратор, в крайнем случае, зубило с молотком) и дрель с коронкой для выполнения выемок.

Особенности приборов, рассчитанных для светодиодных ламп

Бывают ситуации, когда существующий световой поток, исходящий от светодиодных ламп не удовлетворяет вас по степени своей яркости. Чтобы иметь возможность регулировать этот параметр необходимо купить и установить диммер для данного типа источников света.

Светодиодное освещение в квартире

Для того, чтобы диммер работал совместно со светодиодными лампами, в конструкции светильника должен находиться дроссель. Такого рода устройства предназначены для меньшей мощности, если сравнивать данный параметр с обычными лампочками.

Еще одной особенностью таких приборов является то, что для регулировки их работе нет нужды понижать или повышать силу тока. В данной ситуации яркость свечения светодиодных ламп можно регулировать через изменение импульсов тока в сети. При достижении частоты пульсации в 300 кГц в работе лампе появиться эффект мерцания. Такой эффект для человеческого глаза будет незаметным.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

  • стандартные цоколи E, G, MR;
  • возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Существуют такие регуляторы с ШИМ:

  1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
  2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
  3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Ответы на популярные вопросы

Практически у всех, кто задумался о приобретении светорегулятора, возникает множество вопросов. Попробую ответить на самые популярные.

Имеет ли смысл устанавливать диммер?

Прочитав эту статью, ты наверняка задумался – стоит ли устанавливать диммер? Не будет ли иметь такой проект каких-нибудь существенных минусов? Как и любой прибор, диммер имеет преимущества и недостатки. Сведем их в табличку:

Преимущества Недостатки
Возможность быстро создать комфортный уровень освещенности при помощи одного и того же осветительного прибора. Особенно это удобно при использовании беспроводного пульта ДУ Дополнительные расходы (качественный многофункциональный контроллер может оказаться дороже осветительной системы)
Возможность программирования и создания различных световых эффектов в автоматическом режиме. Актуально не только дома, но и для центров развлечения, торговых центров, для использования в декоративной подсветке При использовании бюджетных приборов с низкой частотой ШИМ регулировки наблюдается вредное для глаз мерцание и «звон» СЛ. Особенно эффект проявляется при установке низких уровней яркости
Исключительно простой монтаж и подключение, которые можно провести самостоятельно

Итак, основным недостатком установки контроллера для светодиодной ленты является его высокая стоимость. Но здесь речь идет только о полноценных многофункциональных контроллерах. Из функций нужно просто выбрать нужные, а обычный диммер без дополнительного функционала даже от самого известного бренда стоит совсем недорого. Кроме того, простое подключение светорегулятора позволяет отказаться от услуг квалифицированного монтажника, которые тоже не бесплатны.

Что касается мерцания, то оно характерно только для крайне бюджетных изделий и приборов фирмы «мэйд ин ноунейм». Если приобрести устройство от нормального (необязательно самого известного) производителя, проблем с мерцанием не будет.

К любой ленте подходит или нет?

Если светорегулятор имеет достаточную мощность и поддерживает нужное количество каналов (о каналах я говорил выше), то он подойдет к любой СЛ с таким же числом каналов, рассчитанной на то же напряжение, что и диммер. Все светодиодные ленты диммируемые, если они не имеют встроенного блока питания. Единственно, диммер им нужен специальный, рассчитанный на совместную работу именно со светодиодными лентами, а не тот, что устанавливают в выключатели для управления лампочками в люстре.

Теперь ты знаешь, о диммерах для светодиодных лент практически все, что необходимо знать для правильного выбора и самостоятельной его установки. А те, кто любят держать в руках паяльник после прочтения этой статьи, надеюсь, без труда соберут простой, но вполне работоспособный светорегулятор самостоятельно.

Диммер и минимальная мощность ламп

Светодиодное освещение намного экономичнее обычных ламп накаливания.

Поэтому для них подбирайте менее мощные модели, от этого чувствительность регулировки увеличится. К примеру у вас есть старая люстра и диммер под нее вместо выключателя.

Если все лампы накаливания в люстре заменить на диммируемые светодиодные, но при этом не поменять сам диммер, то с высокой вероятностью можно сказать, что люстра нормально работать не будет.

Вместо уменьшения яркости, лампочки даже могут начать моргать.

Дело здесь в том, что старый регулятор был рассчитан на минимальную мощность от 60 или 100вт, а после замены всех ламп, эта мощность резко упала в несколько раз.

Поэтому вам потребуется и соответствующий регулятор, с пределами регулировки на минимальных нагрузках от 20 или даже 5Вт.

Принцип действия диммера

При выборе диммера, следует учитывать тип ламп, с которыми он будет использоваться. Принципы регулировки мощности различных типов ламп (накаливания, галогенных, люминесцентных и др.) отличаются, поэтому их регуляторы освещения построены по различным схемам:

  • 1) разогрев нити накала зависит от величины напряжение, которое подается на нее со светорегулятора. В результате меняется ее яркость свечения. Данная схема применяется для галогенных ламп и ламп накаливания (рабочее напряжение 220 В);
  • 2) с применением трансформатора, преобразующего уровень напряжение, выдаваемого светорегулятором, до значения 12 – 24 В. Эта схема предназначена для работы с низковольтными галогенными лампами. Следует учитывать, что трансформатор, применяемый в данной схеме, должен быть электронным и регулируемым, обеспечивающим «мягкое» включение. Это необходимо, для разогрева нити лампы. При первоначальном небольшом токе отсутствует ее перегрузка;
  • 3) с применением ламп, имеющих в составе электронный дроссель. Такие лампы называются люминесцентными. Электронная схема, по которой построен диммер, преобразует напряжение сети до значений в интервале 0 – 10 В. Это напряжение, поданное на электроды лампы, регулирует мощность создаваемого между ними электрического разряда, что управляет силой свечения газа.

Регулирование рабочих параметров — управление работой

Существует 4 способа управления работой диммера:

  • — механический;
  • — электронный;
  • — акустический;
  • — дистанционный.

Наиболее простой и распространенный способ – механический (с поворотной ручкой). Он предполагает наличие в схеме потенциометра, включенного в низковольтную управляющую цепь силового элемента – тиристора, дросселя, реостата и др.

Светорегулятор диммер, регулировка напряжения которого имеет электронное управление (кнопки, сенсоры), имеет в своем составе различные датчики.

Дистанционное управление светорегулятором осуществляется с помощью пульта управления по радиоканалу или ИК-сигналами.

А для управления акустическим светорегулятором применяется звуковой сигнал (хлопок, голосовая команда и др.).

При выборе данного типа выключателя также следует учитывать суммарную мощность подключаемых к нему ламп. Значение максимальной мощности диммера рекомендуется выбирать больше расчетной мощности нагрузки. Стандартная мощность бытовых диммеров колеблется от 40 до 1000 Вт.
