Какие кабеля использовать для скрытой проводки в квартире: типы, марки

Альтернативные решения

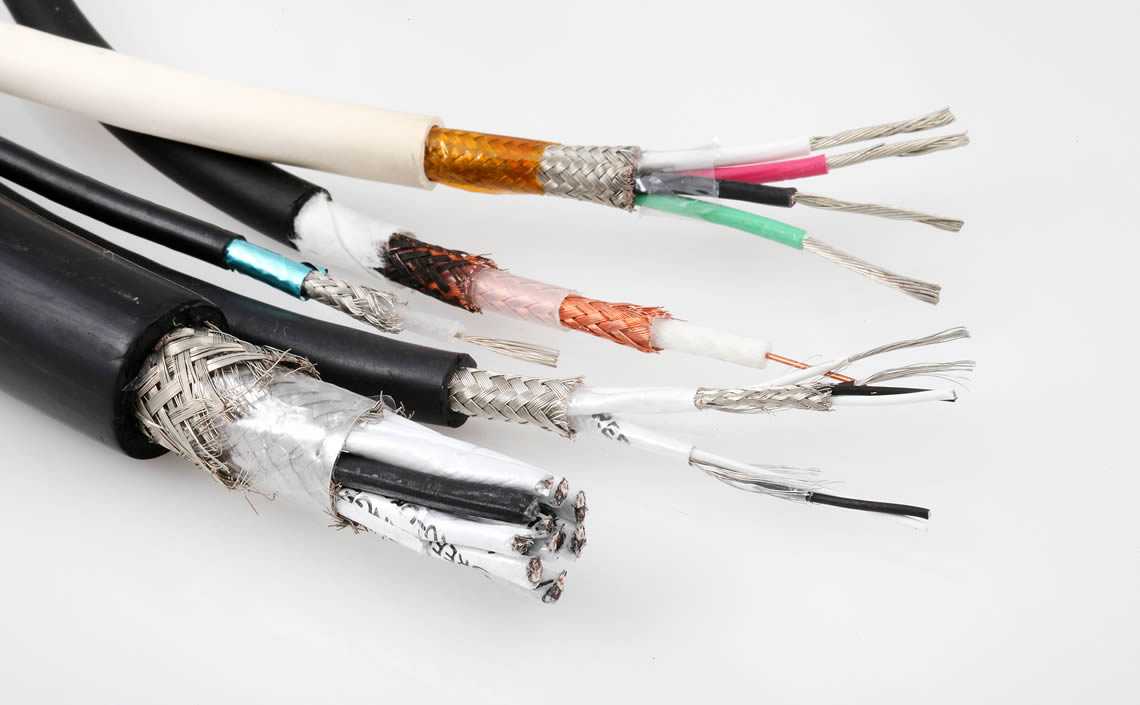

Кроме рассмотренных выше, стоит выделить ряд других марок кабелей, применяемых при организации уличной проводки:

  • ПВС — гибкий кабель с ПВХ оболочку и маркированными проводами. Количество жил от двух до пяти.
  • ВВГ — силовой кабель с числом жил от одной до пяти. Отличается плоской формой и наличием двойной изоляции, что допускает применение провода на улице.
  • ПВ, АПВ, ПВ1 и прочие провода подходят для прокладки внешней проводки, но только при условии нахождения в трубах. Главный недостаток — наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
  • ВБбвнг — изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до шести. Чаще всего применяется для подключения переносных устройств.

После трагедии, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности. Причина — выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Кроме того, токсические газы негативно влияют и на сложную электронику. Вот почему на современном этапе производители делают упор на изготовление негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

  • минимальная высота подводящего кабеля над землей составляет 2,75 м;
  • аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

  1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
  2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Правила выбора

Для того чтобы правильно выбрать плойку-гофре, необходимо определиться с частотой ее использования

Важно учитывать структуру и длину волос. Лучше заранее представлять те варианты причесок, для которых приобретается прибор

Например, если волосы тонкие, короткие, то для придания объема у корней рекомендуется приобрести плойку для небольших локонов. Если же волосы имеют большую длину, то можно рассмотреть варианты для средних или больших локонов.

Также важно учитывать технические характеристики электрического прибора

Оптимальная длина электрического провода находится примерно в диапазоне от 2 до 3 метров

Немаловажно присутствие защиты от перекручивания.
Наличие дополнительных функций, например, таймера или возможности изменения температурного режима.
Возможность нагрева плойки до высоких температур, что важно при наличии густой шевелюры. Максимальная температура нагрева может достигать 230 градусов.
Наличие защиты от перегрева

Когда прибор сильно нагревается, он автоматически выключается. После того как температура нормализуется, происходит включение.

Помимо технических характеристик, важно позаботиться о безопасности использования прибора. Наличие специальных приспособлений из материала, который не деформируется под воздействием высоких температур, обеспечивает удобство работы на протяжении длительного времени

В комплекте некоторых моделей имеются перчатки, которые обеспечивают защиту рук при работе с волосами.

Некоторые производители предусматривают дополнительные устройства для удобства хранения прибора. Одним из таких приспособлений является крючок, на который можно повесить плойку. Корпус прибора должен подходить по размеру ладони и не должен создавать неудобства.

Следует отметить, что профессиональные модели, как правило, отличаются наличием большого количества дополнительных полезных функций, а также более продолжительным сроком службы. Известность производителя и его репутация также важны при выборе устройства. Приобретая качественную продукцию, можно обезопасить себя от быстрой поломки, неэффективной работы, а также порчи волос. Следует отметить, что ценовой критерий не всегда является показателем качества. Даже в бюджетных вариантах можно найти то, что действительно подходит именно вашим волосам.

Как проложить в земле

Марки кабеля для прокладки в земле мы рассмотрели выше, многие из них подходят и для прокладки по дну водоемов. Давайте рассмотрим чем особенности и опасности прокладки кабеля под землей:

  1. Корни деревьев, зачастую не представляют особой опасности, но всё же воздействуют на линию негативным образом.
  2. Движение грунта, в особенности содержащихся в грунте камней, кусков строительного мусора.
  3. Возможность повреждения при «раскопках» коммуникаций другими службами или при копке фундаментов для будущих зданий.

От этих факторов в какой-то мере защищает броня, иногда дополнительно кабель укладывают в защитную трубу, например ПНД или гофрированную.

Кабель в земле должен быть проложен без натяжения, свободно, возможно небольшими изгибами. В траншею перед укладкой линии подсыпается подушка из песка, она даст дополнительную защиту

Кабель засыпают грунтом, через небольшое расстояние (20-30 см выше) прокладывают сигнальную ленту яркого цвета, сейчас производятся и яркие ленты с надписями типа «ОСТОРОЖНО КАБЕЛЬ!»

Перед закапыванием и после проверяют линию на наличие КЗ, так как во время строительных работ возможны повреждения изолирующих.

Правила монтажа проводки на улице

При выборе провода для наружной проводки важно учесть особенности его прокладки. Здесь существует ряд правил, касающихся защиты и расстояния до жилых зданий

Так, дистанция от кабеля до крыльца должна быть не меньше 250 см, а до балкона или окна — 100 и 50 см соответственно. Если проводка имеет вертикальное исполнение, расстояние от поверхности земли должно составлять 275 см, до балкона или оконного проема — 100 и 75 см соответственно.

Если провод прокладывается по стене, стоит соблюсти ряд правил:

  • В случае применения отдельно взятых проводов обязательно применение пластиковых или металлических труб.
  • Соединение проводов должно обеспечиваться с помощью клеммников (скрутка запрещена).
  • При подвесе кабеля между зданиями обязательно применение троса и гофрированного рукава.
  • Соединение проводов должно производится только в герметичных распредкоробках.
  • Монтаж проводки на крыше запрещен.

В процессе прокладки проводов на улице стоит учесть еще ряд важных нюансов. Так, сеть частного дома может подключаться к источнику питания 3-х или однофазного напряжения (380 или 220 Вольт соответственно). Если проводка делается по воздуху, рекомендуется применение провода СИП-4.

Бронированные провода марок ВБШв или АВБШв больше подойдут для подземной прокладки. Особенность таких изделий — стойкость к воде и механическим повреждениям. Для наружной проводки, как правило, применяются провода с алюминиевой жилой большего сечения, что позволяет снизить расходы на монтаж.

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Пожаробезопасность

Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.. На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.


Гофрированные трубы (гофры) под электропроводку.

Требования к прокладке бронированного кабеля в земле

Кабель ПУГНП

БКЗ применяются на участках, где имеется повышенный риск механических повреждений кабеля, приводящих к нарушению целостности кабельной линии. При подготовке к прокладке необходимо определиться с типом БКЗ, броня которого будет обеспечивать максимальную эффективность защиты ТЖ в условиях эксплуатации:

  • для монтажа в грунтах с высоким содержанием химически агрессивных веществ (солончаки, болотистая почва и т.п.) и зонах воздействия электрокоррозии рекомендуются БКЗ со свинцовой броней или защитой из алюминия;
  • для прокладки в зонах, в которых высока вероятность случайных механических воздействий или просадок грунта, используется кабель с проволочной броневой оплеткой;
  • при стандартных условиях эксплуатации выбираете кабель в броне из переплетенных стальных лент.


БКЗ с проволочными броневыми оплетками

Важно! Для прокладки БКЗ требуется применять только кабельную продукцию, не имеющую повреждений броневого слоя. Любое повреждение брони делает кабель непригодным для безаварийной эксплуатации в силу его уязвимости к воздействию влаги, подвижкам грунта и агрессии грызунов

БКЗ укладывается в траншее глубиной 70-80 см, выкопанной по намеченной трассе прокладки. В общей траншее можно прокладывать несколько силовых бронированных кабелей при соблюдении следующего условия:

  • для кабельной линии мощностью до 10 кВт расстояние между соседними кабелями должно быть не менее 10 см;
  • для линии мощностью 20-35 кВт кабельные шнуры должны быть удалены друг от друга минимум на 25 см.

Как правильно проложить электрический кабель в лотках

Использование данного способа монтажа силовых кабелей целесообразно в случаях, если это:

  1. Электротехническое помещение;
  2. Технический этаж зданий;
  3. Подвал;
  4. Насосная станция;
  5. Компрессорная станция;
  6. Проход между щитами;
  7. Или другое техническое помещение.

Силовой кабель, проложенный в лотках открытого типа, имеет следующие преимущества перед прокладкой кабеля в трубах:

  1. Стоимость лотков меньше стоимости труб.
  2. Легко проверяется исправность кабеля, поскольку крышки с лотков можно просто снимаются.
  3. Легко заменяются участки или при необходимости добавляется кабель.
  4. Кабель не нужно протягивать – его укладывают механическим способом – это позволяет избежать нежелательное истирание его оболочек.

Закрепление лотков рекомендуется на минимальной высоте от пола 2 метра. Для установки используются кронштейны и подвески, а соединения выполняют с помощью резьбовых элементов.

Маркировка кабелей и проводов

При выборе кабеля или провода информацию об их структуре и назначении можно получить, зная, как правильно расшифровать маркировку.

Таблица: описание маркировки кабеля.

Номер знака Назначение Расшифровка
1 Материал жил А — алюминий буква отсутствует — медь
2 Назначение кабеля М — монтажный

П (У) или Ш — установочный

К — контрольный

МГ — монтажный гибкий

буква отсутствует — силовой

3 Материал изоляции Р — резина

Ш — шелк полиамидный

С — стекловолокно

В — ПВХ Ц — бумага, пропитанная специальными составами К — капрон

Э — экранированный

П — полиэтилен

НР — негорючая резина

Д — двойная обмотка

4 Особенности конструкции Г — гибкий

К — бронированный проволокой

Т — для прокладки в трубах

О — в оплетке

Б — бронированный лентами

5 Дополнительные символы, характеризующие подвид кабеля з — заполненный

нг — негорючий

HF — при горении нет дыма

LS — при горении не выделяет газ

7 1-я цифра количество жил
8 2-я цифра сечение
9 3-я цифра номинальное напряжение

Это обозначения, принятые только для популярных кабелей. Расшифровка других видов есть на бирке, или ее можно узнать у продавца.

Гофрированные металлические трубы

Металлические гофрированные трубы можно использовать в качестве дополнительного источника заземления

Металлические аналоги пластиковых гофрированных труб отличаются способом изготовления. Изделия из пластика представляют собой полностью герметичное цельное устройство. Металлические сворачиваются из стальной оцинкованной ленты. Именно в этом свойстве и определяются положительные и отрицательные черты металлической гофротрубы.

Преимущества гофрированных металлических труб:

Высокая надежность и защита кабелей от механических повреждений.
Возможность заземления металлорукава. Это позволяет использовать трубу в качестве дополнительного электромагнитного экрана

Такое свойство особенно важно в случае прокладки информационных проводников.
Легкость монтажа.

Недостатки:

  • Труба не цельная, из-за чего является не герметичной. По этой причине накладываются ограничения в использовании.
  • Высокая стоимость по сравнению с пластиковыми изделиями.
  • Большой вес.
  • Невосприимчивость к отрицательным температурам.

Правила прокладки уличного кабеля

При наружной прокладке кабеля необходимо придерживаться следующего минимального ряда правил безопасности:

  • Расстояние от кабеля до двери – не менее 2,5 м, а до окна и балкона – от 0,5 и 1 м.
  • Минимальная высота воздушной лини до поверхности земли – 2,7 м.
  • Для прокладки по воздуху рекомендованы проводники СИП-4.
  • Для укладки в землю лучше использовать кабеля марок ВБбШв или АВБбШв.
  • Для прокладки электросети между сооружениями должны применяться гофры, тросы или самонесущие типы кабелей.

Видео-пример прокладки кабеля от дома в баню и гараж:

Коротко о главном

Уличный кабель для проводки электричества по участку состоит из одной или нескольких жил, каждая из которых помимо общей имеет индивидуальную изоляционную оболочку. В отличие от обычного проводника, такой кабель должен надежно противостоять ветру, перепадам температуры, солнечному излучению.

При выборе кабеля для конкретных условий применения обязательно учитываются его свойства – для чего применяется маркировка. В ней указывается тип материала жил, назначение, материал оболочки, особенности конструкции. Чаще всего применяются такие виды кабеля для улицы, как:

  1. СИП.
  2. АВБбШв и ВБбШв.
  3. NYY.
  4. NYM.

В качестве альтернативных вариантов могут использоваться – ПВС, ВВГ ВБбвнг, ПВ, АПВ, ПВ1 и прочие провода. Для наружной проводки кабеля применяются три способа – воздушный, по фасаду и подземный. При укладке электропроводки должны соблюдаться правила безопасности.

Краткие рекомендации по способу прокладки

Еще один фактор, который должен быть учтен — способ прокладки. Наиболее популярные варианты:

  • Воздушный. Такой вариант подойдет для случаев, когда кабель имеет длину от 3-х метров. Преимущества метода заключаются в высокой скорости монтажа и удобстве обслуживания. С другой стороны, страдает эстетичность и снижается ресурс изделия. В процессе такой прокладки применяется стальной трос, к которому с помощью стяжек крепится сам кабель.
  • Под землей. Этот способ применятся в большей части случаев, когда требуется проложить длинный кабель. Монтаж производится в несколько этапов — выбор типа кабеля, разметка места и прокладка. Глубина траншеи — около 70 см. Снизу должна быть «подушка» из песка толщиной около 8-10 сантиметров. Кабель должен прокладываться без натяга, после чего он засыпается песком, грунтом и в конце трамбуется.

Пример прокладки кабеля в траншее показан в этом видео:

5.4. Проверка кабелей по термической устойчивости при коротких замыканиях

Как правило, такую проверку выполняют только для кабелей, подключаемых к главному (или вводному) распределительному щиту.

При коротких замыканиях температура нагрева проводника не должна превышать предельно допустимой для изоляции проводника температуры.

Сечение проводника, соответствующее этому условию, определяется по формуле

Величина коэффициентов К2, рассчитанных в соответствии с температурами mах и нач, указанными в ПУЭ3, приведены в табл. 5.14.

Выбранное сечение должно удовлетворять условию Sд.н. >= Sкд,

где Sд.н.- сечение проводника, соответствующее длительно допустимому току.

Таблица 5.14 Коэффициент К2 для проводников из меди и алюминия

Коэффициент К2 для проводников из меди и алюминия

Изоляция

проводника

Температура, С

К2 для проводника

Примечание

Тначальная

Т конечная при КЗ

медь

алюминий

Резина

65

150

2

1,98

По данным ПУЭ

60

160

1,85

1,83

По данным иностранных фирм

ПВХ

65

150

2

1,98

70

160

1,97

1,95

Полиэтилен

65

120

2,44

2,23

70

120

2,56

2,54

Вулканизированный

сшитый полиэтилен

90

250

1,8

1,57

Бумажная изоляция

80

200

1,76

1,74

80

160

2,1

2,08

Какой провод лучше всего выбрать для проводки в квартире

Если послушать опытных электриков, то при вопросе, какой провод использовать для проводки в квартире, рекомендуется выбирать медный. В основном его устанавливают в специальные штробы в стенах.

Наиболее помехоустойчивая марка провода для электропроводки будет двухжильная ВВГ из меди. Но он должен быть дополнительно защищен слоем изоляции или помещен в специальную гофру, которая исключает образование механических повреждений или доступ влаги к изделию.

Если у человека не хватает средств, то можно выполнить смешанный тип проводки. Использовать алюминиевые кабели для групп освещения, а для установки розеток протянуть медные.


Алюминиевые жилы

При покупке провода, важно не попасть на подделку. Поскольку в последние 10 лет открылось достаточно много фабрик по изготовлению кабельной продукции

Поэтому при покупке нужно обращать внимание на имя производителя, срок гарантии изделия, проверить целостность упаковки. Если упаковка повреждена или ее вообще нет, то это говорит о том, что изделие неправильно хранили на складе, и возможно на него попадала влага или был поврежден слой изоляции

Тогда рекомендуется отказаться от приобретения такого кабеля.

Непосредственно перед началом монтажных работ, в обязательном порядке нужно проверить изделие на наличие механических повреждений. Потому что в последствии, даже небольшая трещина может привести к короткому замыканию.

В заключении необходимо отметить, что при монтаже проводки в частном доме, желательно отдать предпочтение меди. Она полностью оправдывает свою стоимость. Но, если человек не обладает навыками электрики, то даже медные провода могут вызвать неприятные последствия. Поэтому лучше пользоваться услугами специалистов с хорошим электрооборудованием.

https://youtube.com/watch?v=O3l-XOhDm1A%3F

Какие кабели и провода использовать для проводки в квартире – Какой кабель использовать для домашней сети, как рассчитать нагрузку

NYM или ВВГнг: в чем разница и что лучше выбрать для проводки

Расшифровка маркировки проводов и кабелей

Какой антенный кабель нужен для цифрового телевидения – Выбираем коаксиальный кабель

Варианты открытой проводки в квартире: виды исполнения

Скотчлок для витой пары – Как использовать скотчлоки для соединения проводов

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Источник

Гофрированные пластиковые трубы

Гофра из пластика для проводки

Металлические и пластиковые изделия применяются на ровных поверхностях. Но бывают случаи, когда поверхность имеет частые изгибы и повороты. Использование большого количества комплектующих затруднительно и экономически невыгодно, поэтому лучше применять гибкие трубы, которые можно сгибать под любым углом. Крепятся гофрированные трубы на обычные клипсы.

Визуально гофротруба из ПВХ похожа на эластичный канал с круглым сечением. Могут использоваться такие изделия для прокладывания любых кабелей.

Стандартный внутренний диаметр трубных каналов – от 16 до 32 мм. По назначению бывают легкие и тяжелые. Первые подходят для монтажа электрических цепей внутри зданий. Тяжелые гофры можно применять в сложных условиях и даже под водой. Дополнительно гофротрубы могут комплектоваться зондами из металла. Они позволяют протолкнуть провод в саму трубку, не повреждая его.

Возможность установки гофротруб на улице является преимуществом

Преимущества пластиковых гофрированных труб:

  • возможность установки на неровных поверхностях;
  • герметичность;
  • надежная защита от внешних негативных условий и механических повреждений;
  • простота крепления на клипсы;
  • легкость монтажа и обслуживания;
  • пожаробезопасность;
  • широкий спектр применения;
  • возможность установки на улице и под водой ( в зависимости от типа гофротрубы).

Недостатки:

  • Сложность работы при отрицательных температурах. Теряют свою упругость и ломаются.
  • Сложность прокладки провода в случае частых изгибов.

Линия бронирования кабеля

Линия бронирования кабеля используется для наложение ленточной стальной брони на кабельную заготовку или силовой кабель методом обмотки.

Применение: перемотка и нанесение брони.

Линия бронирования кабеля — оборудование, с помощью которого становится возможным удовлетворение нужд производств, относящихся к различным сферам. Так, бронированные кабели, или как их называют иначе — защищенные, поверх электрической изоляции имеют дополнительную оболочку, минимизирующую риск возникновения поломок в результате внешних воздействий. Используются такие кабели при прокладке линий электропередач в помещениях, туннелях, подземных траншеях, а также каналах.

ОПИСАНИЕ УЗЛОВ И РАБОТЫ ЛИНИИ

1. ОТДАЮЩЕЕ УСТРОЙСТВО — —БАРАБАНЫ№14

Тип устройства инерционный
Усилие натяжения, Н 100-500
Тип тормоза механический

2. ЛЕНТООБМОТЧИК

Тип устройства полутангенциальный.
Лентообмотчик служит для наложения миткалевой ленты на предварительно сформированный пучек из 3х изолированных проволок

Основные технические характеристики бобины с лентой, устанавливаемой на лентообмотчик:

Диаметр, мм до 500
Ширина, мм до 60
Диаметр посадочной втулки, мм до 70
  • Конструкцией предусмотрено тормозное устройство, обеспечивающее регулируемый момент подтормаживания бобины.
  • Привод лентообмоточной головки осуществляется от асинхронного двигателя через клиноременную передачу.

3. БРОНЕМОТОЧНАЯ ГОЛОВКА

Устройство укомплектовано направляющими роликами на входе в бронеобмоточную головку и калибрами в зоне наложения бронеленты.

Конструктивно бронеобмоточная головка это вал с планшайбой, вращающейся в 2-х опорах с роликовыми радиальными сферическими подшипниками. Приводиться во вращение головка зубчатоременной передачей от асинхронного двигателя. На планшайбе смонтирована система направляющих роликов для бронеленты и опорный барабан на 6-ти роликовых опорах с эксцентриковыми осями. На опорный барабан устанавливается технологический барабан с бронелентой.

4. ТЕЛЬФЕР

Для перемещения запасного барабана с лентоприемника на бронеобмоточную головку служит тельфер грузоподъемностью 500 кг

5. ЛЕНТОПРИЁМНИК

  • Лентоприёмник предназначен для намотки бронеленты на запасной технологический барабан.
  • Привод лентонамотчика- автономный двигатель,позволяющий осуществлять намотку запасного барабана независимо от работы машины.
  • Механизм раскладки обеспечивает равномерную намотку бронеленты на запасной барабан. Шаг раскладки ленты регулируемый.

6. СЧЕТЧИКМЕТРАЖАС БЛОКОМ НАПРАВЛЯЮЩИХ РОЛИКОВ

  • Блок роликов служит для ориентации изделия после выхода с рихтовщика.
  • Блок роликов объединен с электроимпульсным счетчиком метража контактного типа.

7. ГУСЕНИЧНАЯ ТЯГОВАЯ МАШИНА.

Тяговая сила, кг 1000 кг, четырестелпажный для перемена скорости.
Внешний диаметр кабеля, мм 5-80
Тяговая скорость, м/мин 2.3-100
Длина ленты, мм 4250
Контактная ширина ленты, мм 120
Привод:

А) двигатель переменного тока, кВт

Б) преобразователь, кВт

А) 5.5

Б) 5.5

8. ПРИЕМНОЕ УСТРОЙСТВО

Устройство приёмное консольного типа Предусматривает использование барабанов диаметром до 2000 мм и обеспечивает намотку кабеля с рядовой раскладкой и постоянным заданным натяжением
Привод Вращения барабана, кВт от мотор редуктора мощностью 2.2 кВт
Подъем опускание консолей от собственных приводов
Количество подъёмников, шт 2
Привод раскладчика электромеханический
Максимальная масса барабана, кг 5000
Наружный диаметр барабана, мм 1400-2000

9. ОТДАТЧИК ЛЕНТЫ

  • Отдатчик предназначен для размотки бронеленты из кассет при намотке ее на технологический барабан, устанавливаемый в лентонамотчике.
  • Для обеспечения натяжения ленты при размотке на устройстве имеется механический тормоз.

10. БЛОК УПРАВЛЕНИЯ

  • Шкаф управления линией.
  • Пульт управления линией.
  • Пульт управления приемным устройств.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
