Как устроена система пленочного теплого пола?

Теплый пол в виде пленки устроен довольно сложно, в домашних условиях такую систему не изготовишь. Нагревательным элементом служит уникальная наноструктура, выполненная из углеродных материалов, в которых атомы углерода образуют гексагональную решетку. Этот материал обладает способностью генерировать невидимое человеческому глазу инфракрасное излучение.

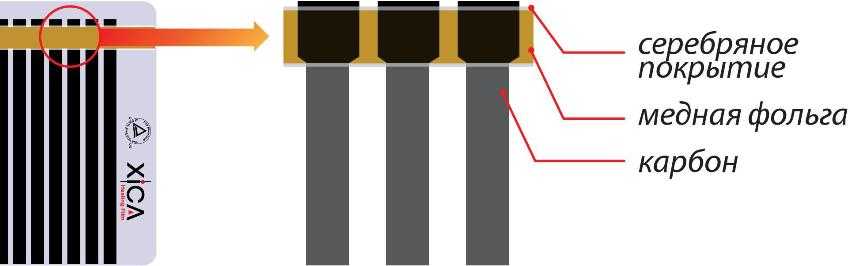

Нагревательным элементов инфракрасного теплого пола служит гексагональная улеродная нанорешетка, заключенная в два слоя прочного полимерного покрытия и соединенная медными шинами, покрытыми слоем серебра

Нагревательный элемент помещают между двух слоев плотного полимерного материала. Эти полосы, ширина которых составляет примерно 15 мм, соединены специальными токопроводящими медными шинами, защищенными серебряным покрытием.

Полимерный слой защищает нагревательный элемент от влаги, механического воздействия, возгорания и других негативных факторов, но при этом прекрасно пропускает инфракрасные лучи.

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

углеродные;
биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Лучшие стержневые тёплые полы

В погоне за созданием благоприятного микроклимата в квартире или доме производители выпускают новинки инфракрасного греющего оборудования – стержневой или карбоновый, как его называют в обиходе мастера, теплый пол. Рассмотрим подробнее популярные модели, которые заслужили место в рейтинге, благодаря положительным отзывам, качеству и сроку эксплуатации.

Unimat Boost-0100

Параметры	Характеристики
Средняя мощность	133 Вт
Макс.мощность потребления	160 Вт/м²
Площадь обогрева	до 0.83 м²
Ширина термоматов	83 см
Длина термоматов	100 см
Холодный кабель	1.5 м
Номинальное напряжение	230В
Защита от перегрева	есть

Популярная стержневая пленка имеет функцию саморегуляции, благодаря которой конструкция не перегревается и экономит электричество. Подходит под ламинат, линолеум, ковролин, паркет, плитку и керамогранит. При финишном покрытии пола можно ставить габаритную мебель. Применяются в холодных и влажных помещениях, в том числе на балконах и первом этаже.

~~Unimat Boost-0100~~
Достоинства:

полная саморегуляция мощности;
экономичный;
не сушит воздух;
нейтрализует неприятные запахи;
срок службы – 20 лет.

Недостатки:

обгорают контакты в некоторых «подвижных» местах;
быстро выходит из строя в ванной комнате.

Средняя цена – 3000 рублей.

REHAU SOLELEC

Параметры	Характеристики
Потребляемая мощность	320 Вт
Удельная мощность	160 Вт/м²
Расчет обогрева площади	2 м²
Размер термоматов	400 х 50 см
Длина холодного кабеля	4 м
Номинальное напряжение	230В
Огнеупорность	есть

Мощная нагревательная пленка применяется только под плитку/стяжку. Возможно для всех типов помещений. Двухжильный кабель гарантирует быстрый и равномерный обогрев помещения. Система может использоваться, как дополнительным, так и основным отоплением.

~~REHAU SOLELEC~~
Достоинства:

тефлоновая изоляция;
наличие терморегуляторов;
механическая прочность;
огнеупорность (самозатухание);
применение в помещениях с повышенной влажностью.

Недостатки:

не для всех видов покрытий;
цена выше среднего – от 9000 рублей.

Теплый пол №1 ТСП-150-1.0

Параметры	Характеристики
Средняя мощность	150 Вт
Макс.мощность потребления	150 Вт/м²
Площадь обогрева	1 м²
Ширина мата/пленки	50 см
Длина мата/пленки	200 см
Холодный кабель	2.5 м
Рабочий ток	0.68 А
Экранированный	да

Система обогрева идет в комплекте с необходимыми деталями для монтажа. Применяется под стяжку и плитку. Подходит для любых помещений, при условии установки в плиточный клей, в качестве дополнительного источника тепла в квартирах с центральным отоплением.

~~Теплый пол №1 ТСП-150-1.0~~
Достоинства:
Недостатки:

не выявлены.

Warmstad WSM

Параметры	Характеристики
Потребляемая мощность	180 Вт
Удельная мощность	150 Вт/м²
Расчет обогрева площади	до 1.2 м²
Размер термоматов	240 х 50 см
Длина холодного кабеля	2 м
Номинальное напряжение	230В
Заземление	есть

Модель нагревательного мата имеет широкую востребованность на рынке строительных материалов. По мнению покупателей, его легко монтировать под плиточный клей, а элементы нагреваются с огромной скоростью. Подходит под линолеум, ламинат, паркет и ковролин.

~~Warmstad WSM~~
Достоинства:

быстрая и легкая установка;
тефлоновая изоляция;
подходит для деревянных полов.

Недостатки:

небольшой срок службы – 10 лет

Стоимость – 1900 рублей.

Теплолюкс Express

Параметры	Характеристики
Макс. площадь обогрева	5.04 м²
Потребляемая мощность	560 Вт
Размер мата (дХш)	280 х 180 см
Длина холодного кабеля	2.5 м
Номинальное напряжение	230В
Экранированный	да
Температура эксплуатации	12-20 °С

Оборудование является мобильным решением обогрева всех жилых помещений. Система прогревает напольное покрытие до оптимальной и комфортной температуры человеку, не допуская повышенной нагрузки на сеть. В инструкции по эксплуатации представлены рекомендации по раскладке матов под ковер.

~~Теплолюкс Express~~
Достоинства:

не требует сложного монтажа;
прогревает всю площадь в течение часа;
безопасен в эксплуатации;
надолго сохраняет тепло.

Недостатки:

маленький срок службы;
относительно высокая цена – 9500 рублей.

Виды нагревательных проводов

Чтобы правильно обустроить тёплый пол, необходимо правильно оценить дом, в котором он будет прокладываться, рассчитать финансы, а также разобраться в видах нагревательных проводов, которые могли бы обеспечить напольному покрытию необходимую температуру. Существует несколько их разновидностей, основные — это нагревательный кабель для тёплого пола резистивного типа и саморегулирующиеся греющие провода. Эти два основных вида отличаются друг от друга характеристиками и принципом действия.

Резистивная разновидность

Греющий элемент резистивного кабеля отличается тем, что температура, которую он создает внутри себя, на каждом его участке одинаковая. Она равномерно располагается по всему кабелю и обеспечивает стабильную подачу тепла на напольное покрытие. К сожалению, это не всегда бывает кстати, особенно если на напольном покрытии располагается мебель, состоящая из материалов, на которые тепло влияет негативно.

В этом видео вы узнаете о монтаже теплого пола:

Резистивный греющий кабель для пола может быть одножильный и двужильный. Состав первого типа при монтировании под пол предполагает замыкание второго окончания провода к терморегулятору, то есть под монтировщиком требуется замкнуть электрическую цепь. Двужильный провод для теплого пола не предполагает такого обязательного условия. Его достаточно одним концом подсоединить к терморегулятору, что особенно бывает кстати при больших площадях или сложной планировке жилья.

Резистивный кабель отличается равномерной теплоотдачей на каждом своём участке. В этом свойстве есть положительные качества, но именно оно вызывает способность провоцировать перегрев в каком-либо отдельном месте. К примеру, часть напольного покрытия находится под мебелью. В процессе разогрева происходит теплообмен между напольным покрытием и материалом, из которого мебель произведена.

Нельзя сказать, что это является пожароопасной ситуацией, однако чрезмерный и долгий нагрев может привести к порче имущества и выходу из строя самого кабеля. Поэтому на стадии проекта при планировании расположения греющего элемента необходимо учесть, что в местах размещения мебели нужно уменьшить количество греющего провода или не проводить его в тех участках вовсе. Это позволит избежать в дальнейшем перестановки мебели и негативных последствий.

Перед установкой теплого пола нужно продумать несколько нюансов, например, где будет стоять мебель

Одножильный провод

Кабель такого типа в момент установки предполагает, что оба его конца сходятся в месте замыкания электроцепи. Характерная черта этой конструкции заключается в том, что она имеет два конца, которые не предполагают нагревания, и подключается к регулятору температуры. Одножильный кабель обладает следующими положительными чертами:

максимальная температура подогрева в несколько раз выше, чем у двухжильной разновидности;
небольшое потребление электричества;
экономичность при покупке.

https://youtube.com/watch?v=cZfbxYkEyn0

Выбирая для теплого пола какой-либо нагревательный момент, необходимо учитывать, что одножильный тип греющего канала рекомендуется выбирать для общественных комнат или нежилых построек. В условиях жилого дома для такого вида подогрева пола подходят санузел, кухня и прихожая. Общую схему установки можно представить следующим образом:

ненагреваемый кабель сначала подключают к регулятору температуры;
основную длину провода располагают под полом в виде «змейки»;
второй оставшийся ненагреваемый конец протягивают в начальное соединение и также присоединяет к терморегулятору.

Двухжильный греющий канал

Этот тип нагревательного канала не предполагает перевод обратно к началу второго конца кабеля. Замыкание электросети получается благодаря специальной муфте, которая предварительно монтируется на один из концов провода. Достоинства этой системы заключаются в следующем:

провода легко укладывать, они не требуют возврата второго конца;
есть возможность проложить теплоканал самой разной сложности;
коммутация к терморегулятору происходит с одной стороны;
напряжение, проходящее через провод, не влияет на электромагнитные импульсы.

Что такое инфракрасный обогрев и как он работает?

Пленочный теплый пол представляет собой два слоя плотного полимера, между которыми находится нагревательный элемент — углеродная наноструктура, обладающая уникальными свойствами. Атомы углерода, сформированные в гексагональную решетку размером несколько нанометров, придают материалу способность излучать в дальнем инфракрасном спектре. Инфракрасное излучение – невидимая человеческим глазом часть светового спектра с длиной волны 5-20 мкм. Такое излучение признано не только безвредным, но даже полезным для здоровья человека. Нередко именно этот тип излучения применяется в хирургии, стоматологии и спортивной медицине.

Инфракрасный пленочный теплый пол состоит из следующих элементов. Полосы углеродного материала шириной около 1,5 см соединены между собой при помощи медных шин с серебряным покрытием, которые и проводят электрический ток. Нагревательный элемент заламинирован с двух сторон плотным полимером, который не задерживает инфракрасное излучение и обеспечивает отличную защиту от попадания влаги, пробоев и возгорания.

Конструкция инфракрасного теплого пола

Преимущества инфракрасной системы перед другими вариантами теплого пола:

Этот вид теплого пола очень удобен в монтаже. Его не нужно покрывать бетонной стяжкой, что позволит вам уложить его в любое время, даже когда ремонт полностью окончен.
Пленочный теплый пол не имеет ограничений по выбору чистового напольного покрытия. Его можно использовать под ламинатом, паркетом, ковролином, керамической плиткой и любым другим декоративным покрытием.
Толщина пленки составляет, как правило, 0,2-0,4 мм. При ее использовании уровень пола практически не поднимается, что позволяет обойтись без ступенек и порогов когда вы решили устроить теплый пол только в одной комнате.
Низкая инерционность позволяет пленке быстро нагреться и так же быстро прекратить обогрев. А значит, вам не придется специально следить за показаниями термометра: замерзли – включили, согрелись – выключили.
Инфракрасное излучение прогревает помещение равномерно и не создает перепада температур от пола к потолку.
Пленка может использоваться в помещениях, предполагающих значительную нагрузку на финишное покрытие, таких как спортзалы, офисы, общественные помещения.
Благодаря особой конструкции нагревательного элемента монтаж инфракрасного теплого пола помогает значительно сэкономить. На такой обогрев тратиться на 25-30% процентов меньше электроэнергии.
Легко подключается к системе «умный дом».
Такая обогревающая пленка практически не создает электромагнитного поля, негативно влияющего на здоровье человека.

Важно также отметить, что легкостью отличается не только монтаж, но и демонтаж системы. В случае необходимости, при переезде вы можете забрать ее с собой

Укрепить инфракрасную пленку можно не только на полу, но и на стене или потолке. Ее применение возможно даже в салоне автомобиля

Монтаж пленочного теплого пола своими руками

Укладка плёночного тёплого пола Когда принято решение о необходимости монтажа системы подогрева пола, и выбор пал на термопленку, то появляется несколько вопросов требующих решения до начала выполнения работ, это:

Как это сделать?
Как это подключить?

Наиболее простой, но более затратный способ – это обратиться в специализированную организацию, специалисты которой подберут требуемую системы и выполнят ее монтаж.

Если же пользователь хочет выполнить монтаж самостоятельно, то работы выполняются в следующей последовательности:

Осуществляется выбор типа пленки – в соответствии с критериями выбора, местом расположения системы подогрева и ее предназначением (основной или дополнительный источник отопления).
Выполняется подготовка основания.

Основание, на которое будет укладываться система обогрева, должно быть ровным, без бугров и ям. Допустимый размер неровностей – 2,0 – 2,5 мм.

Если основание бетонное, то выполняется его шлифование, если деревянное – циклование. На поверхности не должно быть мусора и посторонних предметов.

Укладка пленочного теплого пола.

Перед началом укладки необходимо ознакомиться с инструкцией, идущей в комплекте поставки, в которой отражаются условия выполнения монтажа и подключения конкретной модели системы теплого пола.

Необходимо помнить, что при укладке термопленки зазор между ее краем и стеной, должен быть не более 100 мм, а ее разрезание, можно выполнять только в местах, обозначенных на поверхности изделия.

На подготовленное основание укладывается теплоизолирующая прокладка, при этом гладкая, металлизированная сторона направлена вверх. Между собой полосы прокладки соединяются скотчем, ее поверхность должна быть ровной, без складок и вспучиваний.

Выполняется укладка термопленки. Для того чтобы полосы пленки не скользили, их соединяют между собой и с подкладкой, используя скотч или иную клеящую ленту. Полосы пленки укладываются вплотную друг к другу, что обеспечивает в дальнейшем, равномерность нагрева поверхности пола.

Подключение термопленки.

После того, как все полосы используемой пленки уложены, необходимо их соединить в единую цепь.

Для этого используют специальные зажимы, идущие в комплекте поставки, при помощи которых выполняется соединение шин, вмонтированных в пленку с соединительными проводами.

Посредством соединительных проводов выполняется соединение всех полос пленки, а также вывод концевых соединений к пульту управления системой.

Электрические провода (выводы) выводятся к стене, где в дальнейшем заводятся под плинтус.

Выполняется установка датчика температуры. Место его размещения определяется в каждом конкретном случае индивидуально, но с учетом длины проводов, обеспечивающих передачу сигнала на пульт управления. Как правило, это не более 50,0 метров.

Выполняется установка пульта управления (регулятора температуры). Место его расположения должно быть удобно для осуществления регулировок системы обогрева.

Осуществляется соединение всех электрических проводов в единую цепь и выполняется подключение к сети электроснабжения, после чего проверяется работоспособность собранной схемы.

Укладка финишного покрытия.

После завершения монтажа термопленки можно приступать к выполнению завершающих работ, при этом если в качестве финишного покрытия используется ламинат, то достаточно положить слой твердой пленки из полиэтилена, после чего выполнять монтаж покрытия.

Если используется ковролин, линолеум – необходимо по поверхности термопленки настелить фанеру, ОСБ листы или иной листовой пиломатериал, обеспечивающий требуемую защиту.

При использовании керамической плитки, в качестве финишного покрытия пола – необходимо по поверхности термопленки уложить слой пленки из полиэтилена, по которой укладывается армирующая сетка, на которую и осуществляется монтаж плитки посредством плиточного клея.

При монтаже пленочного пола необходимо помнить, что:

Нельзя сгибать используемую термопленку под острым углом.
Работы по монтажу не выполняются при отрицательных температурах окружающего воздуха и высокой влажности.
Запрещается использовать гвозди и саморезы при закреплении элементов системы теплого пола и его финишной отделки.
Длина укладываемых полос теплого пола не должна превышать 10,0 погонных метров.
Запрещается монтаж вблизи прочих источников тепловой энергии (камины, печи, радиаторы отопления).
Нельзя проверять работоспособность термопленки в транспортном положении (в рулоне).

Технические характеристики и эксплуатационная сфера пленочного пола

Перед покупкой ИК пленки в обязательном порядке необходимо изучить все ее основные технические характеристики. Это знание поможет подобрать необходимую разновидность системы и выполнить ее расчет для конкретного помещения. Рассмотрим характеристики таких отопительных конструкций:

ИК пленка производится и реализуется в рулонах, долина которых доходит до 100 м. Ширина рулона может быть разной (от 50 до 100 см), а его вес составляет приблизительно 55 кг;

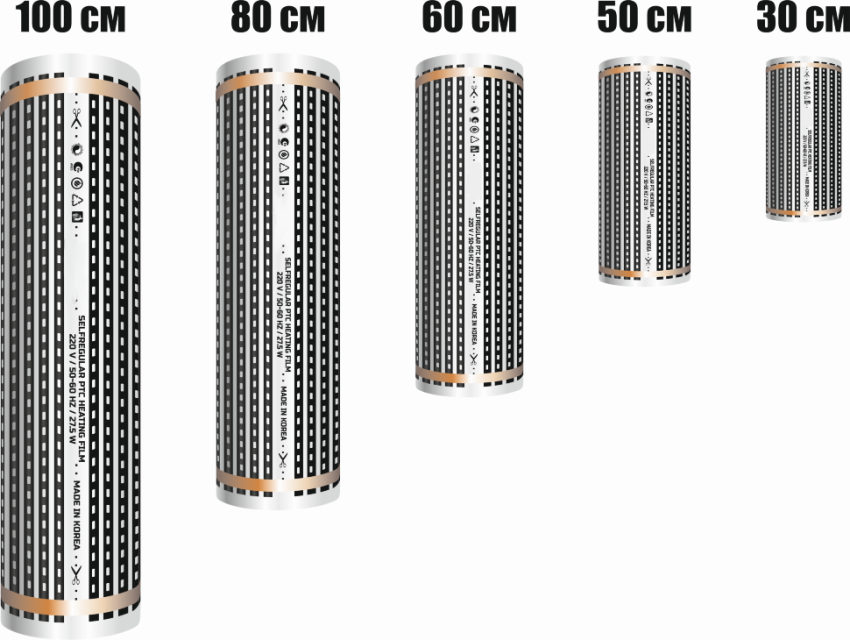

Рулоны ИК пленки бывают разной ширины — от 50 см до 1 м, толщина их может быть от нескольких микрон до нескольких миллиметров

готовая конструкция питается от электросети, напряжение которой составляет стандартную норму 220В;
в сутки ИК пол потребляет приблизительно от 20 до 70 Вт/м²;
скорость подогрева пленки до максимального температурного показателя довольно высока (примерно 2 минуты);
температура поверхности может достигать 50°C.

Если вы решили использовать такую пленку в качестве основного теплоисточника, то тогда необходимо запомнить, что она должна покрывать не меньше 70% площади пола. В регионах с холодным климатом пленочные электрические теплые полы могут использоваться только как дополнительный обогрев.

Какую пленку выберем?

На отечественном рынке представлено уже достаточное количество инфракрасных пленок для инсталляции в пироги напольных покрытий от различных производителей. Наиболее популярной продукцией, по версии рейтинга лучших товаров «Марка Качества» являются изделия от брендов:

Caleo;
Hi-Heat;
Национальный Комфорт;
Heat Plus.

При этом, сравнивая с иными способами обустройства электрических ТП, можно выделить общие сильные и слабые стороны для всей рассматриваемой продукции. Пленочный теплый пол обладает следующими преимуществами:

небольшой толщиной (в зависимости от модели — 0,2-0,6 мм), которая позволяет устанавливать его практически под любое напольное покрытие. Не снижается высота помещения, отсутствует необходимость устройства порогов;
равномерным разогревом всей поверхности пола, что позитивно сказывается на целостности материала основы и облицовки, так как не происходит температурных деформаций между её граничными участками

Это особенно важно для штучных напольных покрытий типа паркета;
ускоренным, но экономичным прогревом помещений.

Инфракрасная плёнка для тёплого пола имеет также и недостатки, к которым относятся:

её достаточно высокая стоимость по сравнению с другими системами электрических ТП. В большей степени это относится к многослойным, экранированным и прочим продвинутым моделям;
сложность процесса монтажа;
необходимость рассчитывать схему расположения термоэлементов с учетом размещения мебели в помещении. То есть в дальнейшем осуществить перестановку больших предметов меблировки будет довольно проблематично. Это требование касается всех распространенных систем встраиваемого электроподогрева, однако для инфракрасных является особенно актуальным.

Особенности

Такой тёплый пол в качестве основного элемента имеет особую пленку с вмонтированными в неё обогревающими полосками. Процесс нагрева реализуется в ходе протекания электричества по медно-серебряным проводникам, а непосредственным источником тепла является особая углеродистая наноструктура (карбон), нанесенная на плёнку. Таким образом, процесс обогрева происходит посредством полупроводников из карбона с помощью ИК-излучения.

При использовании ИК полов наиболее комфортной считается температура на 5-6 градусов меньше, чем при использовании иных схем обогрева. Это обстоятельство способствует образованию в помещении менее сухого и более свежего воздуха. Выбор желаемой температуры обогрева производится с помощью встроенных в схему температурного датчика и термостата.

Изделие может быть установлено под разные виды напольных покрытий. Его естественное тепло сбережёт дерево, не испортит ковролин и иные материалы. Сочетание ИК-схемы и керамической плитки – вполне приемлемый вариант.

ИК-обогреватель в полной мере заменит утеплитель на лоджиях и балконах – устройство просто крепится на стене и стекле, препятствуя его запотеванию. Благодаря незначительной толщине плёнки (0,3 мм) изделие малозаметно после его установки.

Привлекательна невысокая трудоёмкость его укладки, исключающая оборудование стяжки. Изделие легко укладывается на подготовленную основу «сухим» способом. Если пол подготовлен (ровный и чистый), то помещение средних габаритов вполне можно оборудовать за 1-2 дня.

Гарантийный срок ИК обогревателя составляет 15 лет. Конечно, стоимость этого изделия чуть выше, чем иных систем обогрева, однако эти затраты полностью себя оправдывают.
