Монтаж солнечных электростанций требует строгого соблюдения технических регламентов из-за работы с высоким напряжением постоянного тока. Ошибка в схеме заземления может привести к поражению электрическим током или возникновению пожара. Качественный комплект защитного оборудования обходится примерно в 15 000–20 000 рублей, а весь процесс установки занимает от двух до трех суток. Безопасность при установке и использовании солнечных панелей становится главным приоритетом для сохранения жизни и работоспособности всей системы.
Оценка рисков и подготовка к работе
Прежде чем лезть на крышу, нужно осознать риски работы с высоким напряжением. Постоянный ток коварен тем, что вызывает сильный спазм мышц, буквально «приклеивая» человека к источнику. Я всегда проверяю свои знания в электрике перед началом работ, чтобы не допустить фатальных ошибок. Оптимальная погода для монтажа — сухой солнечный день без сильного ветра. Шквалистые порывы делают работу на высоте опасной, а дождь резко повышает вероятность короткого замыкания.
Для минимизации опасностей я придерживаюсь следующих правил:
- Использование только сертифицированного оборудования.
- Полное обесточивание цепей при подключении.
- Применение диэлектрических перчаток и обуви.
- Наличие страховочного пояса при работе на кровле.
- Проверка всех соединений мультиметром перед запуском.
- Обеспечение вентиляции в месте установки инвертора.
- Соблюдение дистанции между кабелями постоянного и переменного тока.
Защитные материалы и расходники
Для защиты системы требуются специализированные компоненты, устойчивые к внешним воздействиям. Использую исключительно кабели с двойной изоляцией, рассчитанные на воздействие ультрафиолета. Обычный ПВХ-провод на солнце потрескается через год, что приведет к утечке тока.
- Кабель солнечный с двойной изоляцией (4 или 6 мм²)
- Изоляционная лента ПВХ повышенной прочности
- Заземляющий медный проводник
- Термоусадочные трубки с клеевым слоем
- Негорючая гофротруба для прокладки кабеля
- Оригинальные разъемы MC4
- Автоматические выключатели постоянного тока (DC)
- Предохранители для каждой цепочки панелей
Расход материалов зависит от мощности массива, но в среднем на систему из 10 панелей уходит около 50-70 метров кабеля и 10-15 метров заземляющего проводника.
| Материал | Количество (на 10 панелей) | Расход на м² | Цена за ед. | |
|---|---|---|---|---|
| Солнечный кабель 6мм² | 60 м | ~1.5 м | 120 руб/м | 7 200 |
| Разъемы MC4 | 12 шт | — | 150 руб/шт | 1 800 |
| Медный провод заземления | 15 м | — | 200 руб/м | 3 000 |
| Гофротруба ПВХ | 20 м | — | 60 руб/м | 1 200 |
| Автомат DC | 2 шт | — | 2 500 руб/шт | 5 000 |

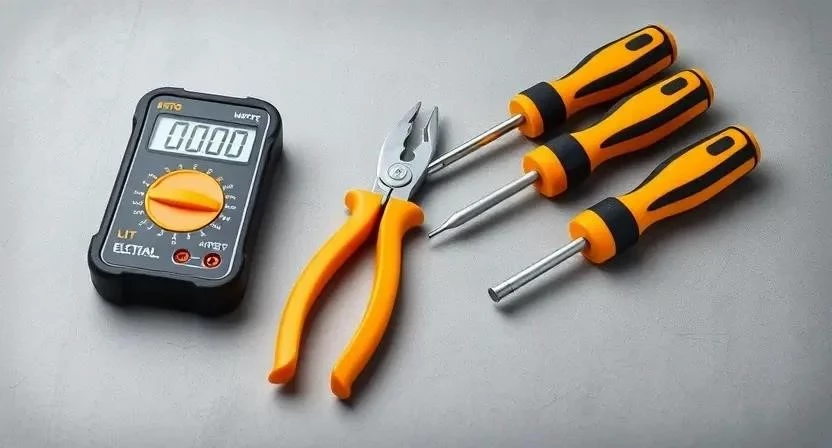

Инструментарий для безопасного монтажа
Инструмент должен быть диэлектрическим, чтобы исключить пробой тока через руку. Мультиметр — мой главный помощник при замере напряжения и проверке целостности цепей. Если нет возможности купить дорогой специнструмент, часть оборудования можно взять в аренду в строительных центрах.
- Диэлектрический набор отверток (до 1000В)
- Цифровой мультиметр с функцией измерения DC
- Страховочный пояс с карабинами и веревкой
- Алюминиевая лестница (не проводит ток)
- Специализированные зажимы для фиксации кабеля
- Кримпер для обжима разъемов MC4
- Стриппер для аккуратной зачистки изоляции
| Инструмент | Назначение | Обязательно/Желательно | Средняя цена (руб.) |
|---|---|---|---|
| Мультиметр | Замер напряжения и тока | Обязательно | 2 000 — 5 000 |
| Кримпер MC4 | Надежный обжим контактов | Обязательно | 3 000 — 7 000 |
| Страховочный пояс | Защита от падения с высоты | Обязательно | 2 500 — 4 000 |
| Диэлектрические перчатки | Защита от удара током | Обязательно | 1 000 — 2 000 |
| Алюминиевая лестница | Безопасный подъем | Желательно | 5 000 — 12 000 |
Организация рабочей зоны
Площадку готовят тщательно. Сначала очищаю крышу или участок от мусора, веток и старых материалов, чтобы ничего не помешало монтажу и не стало причиной спотыкания. Организую безопасный доступ через надежную лестницу, зафиксированную в верхней точке. Зону работ внизу обязательно огораживаю сигнальной лентой, чтобы случайный прохожий не получил по голове упавшим инструментом. Все лишние предметы выношу за пределы рабочей зоны.
Подготовка основания и крепежа
Проверка прочности кровли — критический этап. Если стропила подгнили, тяжелый солнечный массив может просто продавить крышу. Устанавливаю направляющие строго по уровню, используя усиленные анкеры. В местах крепления проверяю изоляцию, чтобы металл профиля не вызывал коррозию кровли и не создавал условий для замыкания. Основание должно быть абсолютно жестким и неподвижным, чтобы панели не «гуляли» при сильном ветре.
Пошаговая технология безопасной установки
Процесс монтажа я разделяю на четкие этапы, чтобы ничего не упустить. Помню, что панели начинают генерировать ток, как только на них падает свет, поэтому работаю максимально осторожно.
- Организация защиты (СИЗ). Время: 1 час. Надеваю каску, диэлектрические перчатки, пристегиваю страховочный пояс.
- Монтаж несущих конструкций. Время: 5 часов. Креплю алюминиевые профили к кровле, проверяя затяжку каждого болта.
- Размещение панелей. Время: 4 часа. Укладываю модули на направляющие без подачи тока, фиксируя их прижимными клипсами.
- Соединение модулей. Время: 3 часа. Соединяю панели в цепочки (стринги) с помощью разъемов MC4.

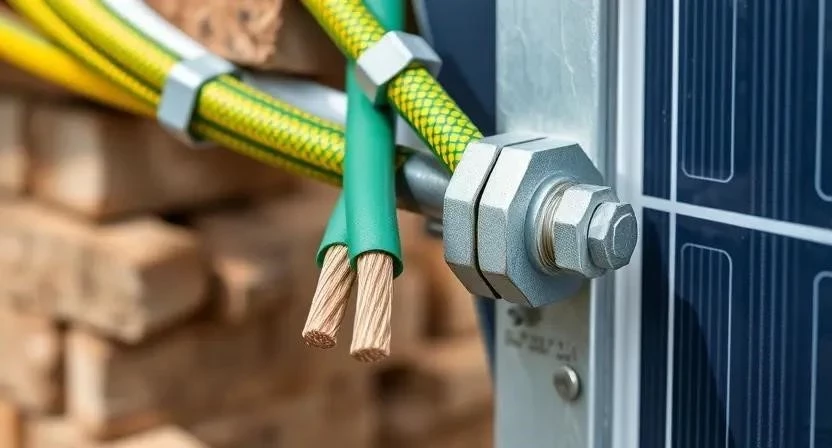

- Установка системы заземления. Время: 3 часа. Забиваю заземляющий контур и соединяю его с рамами всех панелей.
- Подключение инвертора и автоматики. Время: 2 часа. Монтирую инвертор в сухом месте, устанавливаю DC-автоматы.
- Проверка изоляции кабелей. Время: 1 час. Тестирую провода на отсутствие пробоев на массу.
- Первичный запуск. Время: 1 час. Включаю систему под строгим контролем, следя за индикацией инвертора.
- Тестирование напряжения. Время: 1 час. Замеряю вольтаж мультиметром в каждой точке соединения.
- Финальная фиксация. Время: 2 часа. Затягиваю все клеммы и фиксирую кабели стяжками к профилю.
Однажды я забыл проверить затяжку одного прижимного зажима, и при сильном порыве ветра панель начала вибрировать, что могло привести к повреждению стекла. Теперь я перепроверяю каждое крепление дважды.
| Этап проверки | Время | Особенности и нюансы |
|---|---|---|
| Проверка СИЗ | 15 мин | Целостность пояса и перчаток |
| Замер напряжения | 30 мин | Соответствие паспортным данным панели |
| Тест заземления | 40 мин | Сопротивление контура по ГОСТ |
| Проверка MC4 | 30 мин | Щелчок при фиксации, отсутствие люфта |
| Тест автоматики | 20 мин | Срабатывание автомата при разрыве цепи |
Особенности эксплуатации и технические нюансы
Температура воздуха напрямую влияет на эффективность: в сильную жару КПД панелей падает. Влажность воздуха провоцирует окисление контактов, поэтому я использую только герметичные разъемы и термоусадку. Раз в полгода обязательно проверяю все соединения на предмет ослабления от температурных расширений. Все компоненты системы должны быть строго совместимы по напряжению и силе тока, иначе инвертор может сгореть при первом же скачке.
Типичные ошибки новичков
Многие начинающие монтажники игнорируют заземление, считая его лишней тратой денег. Это фатальная ошибка — при ударе молнии или утечке тока панель превращается в опасный электроприбор. Использование обычного бытового кабеля вместо специального солнечного ведет к перегреву изоляции и пожару. Работа без страховки на высоте выше двух метров — неоправданный риск. Я видел, как сосед использовал обычный ПВС для подключения панелей; через месяц изоляция просто расплавилась на солнце.
Чтобы исправить такие ошибки, приходится полностью переделывать проводку и заново монтировать контур заземления, что удваивает стоимость работ.
Расчет стоимости обеспечения безопасности
Защита системы стоит денег, но она обходится значительно дешевле, чем ремонт сгоревшего дома или лечение после удара током. Основные затраты приходятся на качественную автоматику и медный провод для заземления.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Комплект СИЗ | 4 000 | 0 (у мастера свои) | 4 000 |
| Контур заземления | 5 000 | 12 000 | 7 000 |
| Защитная автоматика DC | 8 000 | 15 000 | 7 000 |
| Монтаж и настройка | 0 | 20 000 | 20 000 |
| 17 000 | 47 000 | 30 000 |
Техническое обслуживание и уход
Я регулярно осматриваю кабели на предмет повреждений грызунами или трещин от ультрафиолета. Панели чищу мягкой щеткой с водой, так как слой пыли и грязи может снизить выработку энергии на 15-20%. Проверяю работу предохранителей раз в сезон, особенно после зимнего периода. Срок службы качественных модулей составляет 20-25 лет, но только при условии правильного ухода и своевременной подтяжки контактов.
Альтернативные подходы к безопасности
Для тех, кто не хочет вникать в детали, существуют готовые комплекты безопасности, где все элементы подобраны инженерами. Другой вариант — установка через специализированные сервисные компании с лицензией. Сравнивая типы защиты, я рекомендую выбирать активную систему с автоматическим отключением при утечке тока. Это гораздо надежнее простых плавких предохранителей. Однажды я попробовал дешевый «универсальный» комплект, но автоматы постоянно срабатывали без причины. Переход на брендовые компоненты полностью решил проблему.
Часто задаваемые вопросы (FAQ)
1. Можно ли получить удар током от одной панели?
Да, напряжение одной панели может быть небольшим, но в цепочке оно суммируется и становится смертельно опасным.
2. Что делать во время грозы?
Необходимо использовать устройства защиты от импульсных перенапряжений (УЗИП), которые отведут разряд в землю.
3. Как безопасно заменить аккумулятор?
Сначала полностью отключите DC-размыкатель, чтобы обесточить линию от панелей к АКБ.
4. Влияет ли снег на безопасность?
Снег не опасен, но его избыточный вес может повредить крепления. Очищайте панели мягким скребком.
5. Обязательно ли заземлять каждую панель?
Да, все металлические рамы должны быть объединены в единый контур заземления.
6. Какой инструмент использовать для зачистки проводов?
Только специализированный стриппер, чтобы не повредить жилу кабеля.
7. Можно ли использовать обычные пластиковые стяжки?
Нет, только специализированные нейлоновые или стальные стяжки, стойкие к УФ-лучам.
8. Где лучше размещать инвертор?
В проветриваемом, сухом помещении, вдали от горючих материалов.
9. Стоит ли нанимать электрика для запуска?
Если вы не уверены в своих навыках, первый запуск лучше доверить профессионалу с лицензией.
10. Чем мыть солнечные панели?
Обычной водой и мягкой губкой. Агрессивные химикаты могут повредить антибликовое покрытие.
