Электробезопасность в школах начинается с жесткого контроля за состоянием кабельных линий и защитных устройств. Полная модернизация сети одного учебного корпуса занимает от 14 до 30 дней. Стоимость работ зависит от степени износа, но в среднем обходится в сотни тысяч рублей. Правильная организация защиты предотвращает короткие замыкания и травмы детей. Это фундамент безопасности всего образовательного процесса.
Законодательные требования и стандарты
Работа с электрикой в учебных заведениях регулируется правилами ПУЭ, государственными стандартами ГОСТ и нормами СанПиН. Эти документы определяют допустимые нагрузки, типы используемых материалов и требования к заземлению. Любое отступление от норм грозит серьезными штрафами или приостановкой деятельности учреждения. Ответственность за нарушения ложится на руководство школы и главного энергетика. Я всегда напоминаю заказчикам, что соблюдение регламентов — это не формальность, а способ избежать трагедий.
Диагностика состояния сети
Первым делом проводится полный аудит системы. Специалисты используют методы визуального осмотра и инструментальной проверки. Особое внимание уделяется выявлению износа изоляции и диагностике электрощитовых на предмет перегрева. Я однажды обнаружил в старой школе алюминиевые провода, скрученные с медными — это же настоящая бомба замедленного действия. Для системного подхода используется чек-лист, включающий проверку всех розеток, выключателей и состояния заземляющего контура.
Подбор качественных комплектующих

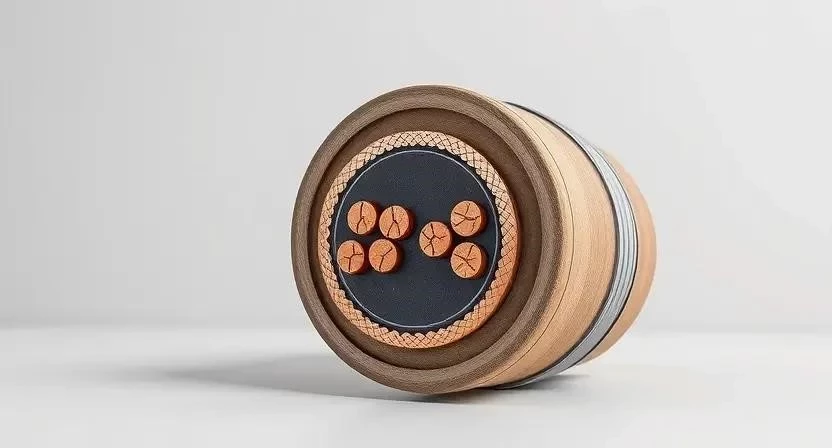

Для школы подбираются только негорючие материалы с низким дымовыделением. Основным кабелем выступает ВВГнг-LS. Защита реализуется через установку автоматических выключателей и УЗО. Маркировка каждого провода обязательна для быстрого обслуживания. Я рекомендую использовать только сертифицированные бренды, чтобы избежать ложных срабатываний защиты.
- Кабель ВВГнг-LS (разного сечения)
- Автоматические выключатели
- Устройства защитного отключения (УЗО)
- Дифференциальные автоматы
- Негорючие ПВХ кабель-каналы
- Распределительные щиты из металла
- Розетки с защитными шторками
- Подрозетники негорючие
- Клеммники WAGO
- Маркировочные бирки
Ориентировочные цены на основные позиции представлены ниже.
| Материал | Характеристика | Расход на класс | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | Медный, негорючий | 50 м | 110 руб/м | 5 500 руб |
| УЗО | 30мА, 25А | 2 шт | 1 200 руб | 2 400 руб |
| Автомат | 16А, тип B | 5 шт | 450 руб | 2 250 руб |
| Кабель-канал | 40х25 мм, ПВХ | 30 м | 150 руб/м | 4 500 руб |
| Розетка с шторками | Внутренняя, белая | 6 шт | 350 руб | 2 100 руб |
Инструментарий для работы

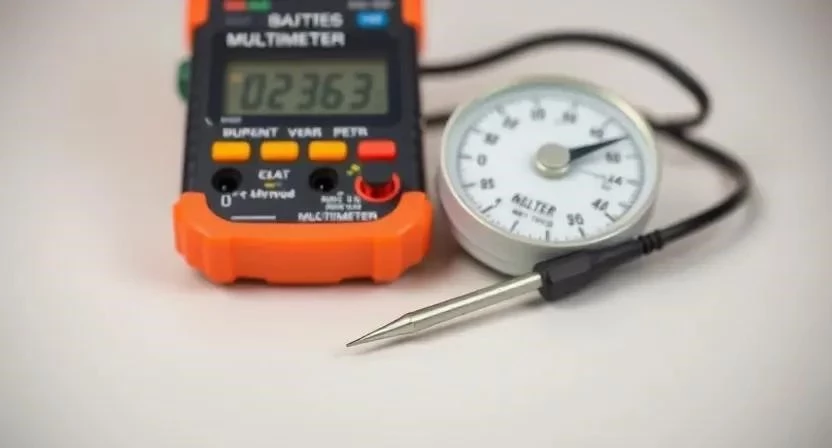

Диагностика требует специализированных приборов. Без мегомметра невозможно проверить сопротивление изоляции, а мультиметр незаменим для замера напряжения. Монтажные работы выполняются стандартным набором электромонтажника. Дорогое оборудование, вроде тепловизора для поиска перегревов в щитках, часто выгоднее брать в аренду.
- Мегомметр (для проверки изоляции)
- Цифровой мультиметр
- Индикатор напряжения (двуполюсный)
- Стриппер для зачистки кабеля
- Кримпер (пресс-клещи)
- Набор диэлектрических отверток
- Перфоратор с пылесборником
- Уровень лазерный
Организация рабочего пространства
Подготовка начинается с детального плана отключений. Важно, чтобы работы не мешали учебному процессу, поэтому основные этапы переносят на выходные. Вся мебель и техника в классах накрываются защитной пленкой. Я всегда добиваюсь полного доступа к щитовым, убирая из них весь хлам, который там обычно скапливается за годы.
Процесс обновления электропроводки
Модернизация сети — это многоэтапный процесс, где нельзя пропускать даже мелкие шаги. Сначала полностью демонтируется старая проводка. Я всегда проверяю затяжку каждого винта в щитке, потому что один слабый контакт может привести к пожару.
Технология требует соблюдения температурного режима (от +5 до +30 градусов) и умеренной влажности. При использовании штукатурки для заделки штроб время высыхания составляет около 24 часов.
- Полное обесточивание здания и установка предупреждающих табличек (1 час)
- Демонтаж старых кабелей и розеток (4-8 часов на класс)
- Разметка трасс прокладки новых линий по уровню (2 часа)
- Монтаж кабель-каналов или штробление стен (6-10 часов)
- Протяжка кабеля ВВГнг-LS с соблюдением радиуса изгиба (4 часа)
- Установка подрозетников и монтажных коробок (3 часа)
- Монтаж заземляющего контура и соединение с общим щитом (8-12 часов)

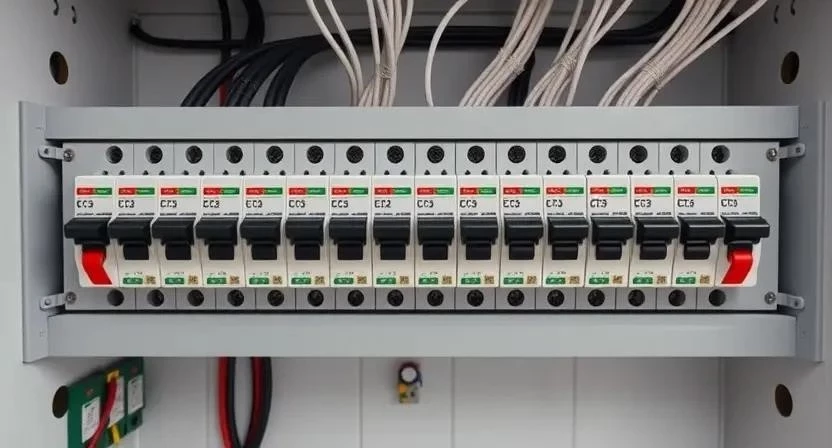

- Сборка электрощитовой: установка автоматов и УЗО (6 часов)
- Подключение розеток и выключателей (4 часа)
- Проверка сопротивления изоляции мегомметром (3 часа)
- Тестовый запуск сети под нагрузкой (2 часа)
- Оформление актов проверки и исполнительной схемы (4 часа)
| Этап работ | Время | Особенности |
|---|---|---|
| Демонтаж | 1 день | Сбор и вывоз старого кабеля |
| Прокладка | 2 дня | Соблюдение норм по сечению |
| Щитовая | 1 день | Маркировка каждой группы |
| Заземление | 1 день | Замер сопротивления контура |
| Тесты | 0.5 дня | Проверка срабатывания УЗО |
Меры безопасности: Обязательно используйте диэлектрические перчатки и защитные очки. При работе с бетоном необходим респиратор. Категорически запрещено работать под напряжением. Все временные линии должны быть четко обозначены.
Специфика разных помещений
Требования к электрике меняются в зависимости от назначения комнаты. В обычных классах акцент делается на количестве розеток. Столовая требует повышенной влагозащиты (IP44 и выше) из-за близости воды и пара. В спортзалах устанавливают усиленные розетки с защитой от ударов. Компьютерные классы и лаборатории оснащаются отдельными линиями питания и обязательным заземлением каждого рабочего места для защиты чувствительной электроники.
Технические тонкости монтажа
Высота розеток в школах должна быть продумана: в классах обычно 80-120 см, чтобы дети не могли легко дотянуться до них в опасных позах. Я настаиваю на использовании розеток с защитными шторками — это базовый стандарт безопасности. В электрощитовых должен поддерживаться температурный режим, чтобы автоматы не срабатывали от перегрева. Все компоненты (автоматы и УЗО) должны быть одного производителя для полной совместимости.
Типичные промахи при монтаже
Новички часто пытаются сэкономить, используя дешевый кабель без индекса LS. Это недопустимо, так как при пожаре такой пластик выделяет ядовитый дым. Я видел, как пытались сэкономить на кабеле ВВГнг-LS, используя обычный ПВС, и пришлось всё переделывать после первой же проверки пожарным надзором.
- Отсутствие дифференциальной защиты (УЗО) на линиях розеток
- Нарушение норм заземления (использование труб отопления)
- Слишком большое сечение провода при слабом номинале автомата
- Отсутствие маркировки кабелей в щитке
- Использование скруток вместо клеммников или сварки
- Неправильный подбор номинала автомата под нагрузку
Финансовая сторона вопроса
Стоимость модернизации зависит от площади и состояния старых сетей. Полный ремонт всегда дороже, но он дает гарантию на 20-30 лет, в то время как частичный латание дыр требует ежегодных трат.
| Тип устройства | Функция | Защита от КЗ | Защита от утечки | Цена |
|---|---|---|---|---|
| Автомат | Защита сети | Да | Нет | Низкая |
| УЗО | Защита людей | Нет | Да | Средняя |
| Диф-автомат | Полная защита | Да | Да | Высокая |
| Реле напряжения | Защита от скачков | Нет | Нет | Средняя |
| Рубильник | Разрыв цепи | Нет | Нет | Низкая |
| Объект | Материалы | Работа мастера | Экономия (своими руками) | |
|---|---|---|---|---|
| Один класс (30 м2) | 15 000 руб | 12 000 руб | 27 000 руб | 12 000 руб |
| Компьютерный класс | 35 000 руб | 20 000 руб | 55 000 руб | 20 000 руб |
| Все здание (20 кл) | 400 000 руб | 300 000 руб | 700 000 руб | 300 000 руб |
| Столовая и кухня | 25 000 руб | 15 000 руб | 40 000 руб | 15 000 руб |
| Спортзал | 20 000 руб | 10 000 руб | 30 000 руб | 10 000 руб |
Поддержка системы в рабочем состоянии
Электрика требует постоянного внимания. График проверок должен включать ежемесячный осмотр щитовых и ежегодное измерение сопротивления изоляции. Все записи вносятся в специальный журнал электробезопасности. Оборудование, отработавшее свой срок (обычно 15-20 лет для кабеля), подлежит плановой замене.
FAQ
Как часто нужно проверять электросеть в школе?
Визуальный осмотр — раз в месяц, инструментальная проверка изоляции и заземления — раз в год.
Можно ли использовать удлинители в классах?
Постоянное использование удлинителей запрещено. Нужно устанавливать достаточное количество стационарных розеток.
Что делать при срабатывании УЗО?
Немедленно отключить все приборы из розеток и вызвать электрика для поиска места утечки тока.
Какой кабель лучше для школы?
Только ВВГнг-LS. Он не поддерживает горение и имеет низкое выделение дыма при нагреве.
Обязательно ли заземление в старых зданиях?
Да, без заземления современные защитные устройства (УЗО) работать не будут.
Какое сечение провода использовать для розеток?
Стандарт — 2.5 мм2. Для освещения достаточно 1.5 мм2.
Кто должен подписывать акт проверки электросети?
Сертифицированный электромонтажник или представитель электролаборатории.
Что делать, если розетка начала греться?
Срочно обесточить линию и заменить розетку, так как это признак плохого контакта или перегрузки.
