Утечка электрического тока на частном причале или пирсе может привести к летальному исходу за доли секунды. Безопасность на водоемах требует строгого соблюдения технических норм и использования специализированного оборудования. Монтаж системы защиты обходится в среднем от 15 до 60 тысяч рублей в зависимости от сложности объекта. Правильная электробезопасность у воды полностью исключает риск поражения током. Это единственный способ обеспечить комфортный и безопасный отдых на природе.
Особенности подготовки к электрификации прибрежной зоны
Электрификация береговой линии считается работой повышенной сложности. Здесь требуются уверенные навыки работы с электричеством и четкое понимание принципов заземления. Обычно монтаж полноценной системы защиты занимает от 2 до 5 дней. Я всегда рекомендую проводить эти работы до начала сезона. Замерзшая почва или высокая влажность весной сильно осложняют рытье траншей и установку контура заземления.

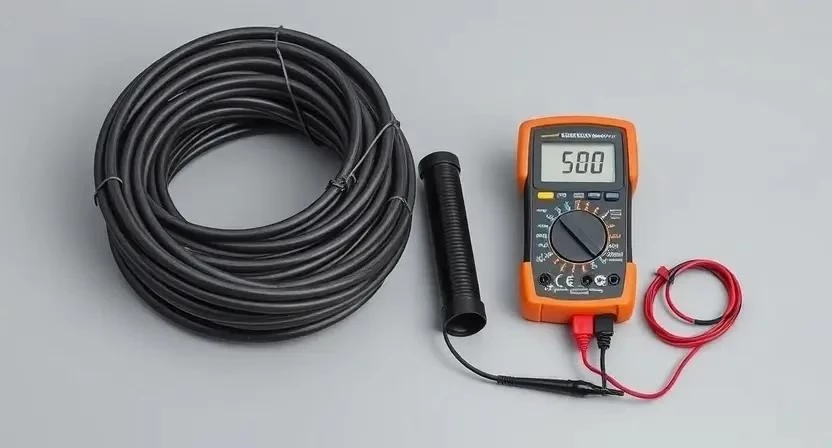

Перечень необходимых материалов
Для работы использую только специализированные компоненты с высокой степенью защиты. Обычные бытовые провода здесь бесполезны и опасны.
- Кабель ВВГнг-LS (в зависимости от нагрузки)

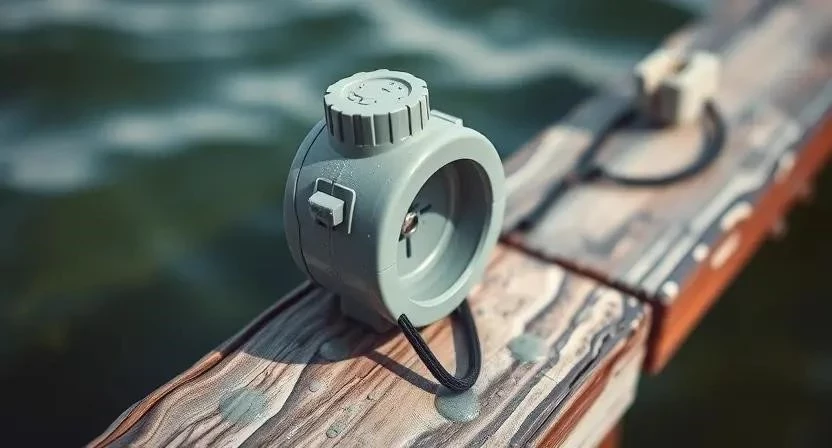

- Герметичные розетки со степенью защиты IP66
- Специальные розетки IP68 для погружных зон
- УЗО с малым током утечки (10 мА или 30 мА)
- Стальной штырь для контура заземления
- Гофрированная труба ПНД
- Распределительные коробки с IP67
- Силиконовый влагостойкий герметик
Ниже приведена спецификация материалов для стандартного причала длиной 10 метров.
| Материал | Количество | Расход на м.п. | Цена за ед. (руб) | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 25 м | 1 м | 120 | 3000 |
| Гофра ПНД 20 мм | 20 м | 1 м | 45 | 900 |
| Розетка IP66 | 3 шт | — | 850 | 2550 |
| УЗО 25А/30мА | 1 шт | — | 2200 | 2200 |
| Штырь заземления 1.5м | 1 шт | — | 1100 | 1100 |
Инструментарий для монтажа
Без правильного инструмента качественно собрать систему невозможно. Я подготовил список того, что обязательно должно быть под рукой.
- Перфоратор для крепления щитка
- Индикаторная отвертка для проверки фазы
- Мультиметр для замера напряжения и сопротивления
- Стриппер для аккуратной зачистки проводов
- Сварочный аппарат для надежного соединения контура заземления
- Штыковая лопата для рытья траншей
- Строительный уровень для установки розеток
Организация рабочего пространства на берегу
Сначала я очищаю береговую линию от мусора, веток и лишней растительности. Размечаю трассу прокладки кабеля с помощью колышков и веревки. Обеспечиваю свободный доступ к основному электрощиту дома или дачи. Слежу, чтобы при земляных работах не пострадала прилегающая территория, особенно если рядом есть газон или декоративные посадки.
Подготовка поверхностей и трасс

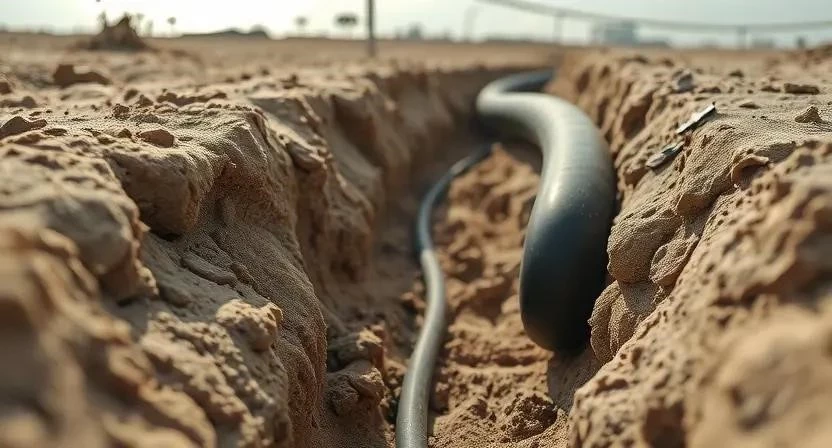

Рыть траншеи приходится на глубину не менее 70 см, чтобы кабель не повредили при случайном воздействии. Готовлю ровную площадку под установку распределительного щитка. Обязательно проверяю целостность изоляции всех закупленных материалов перед укладкой. Однажды я заметил микротрещину в гофре еще до монтажа, что спасло систему от короткого замыкания через месяц после первого сильного ливня.
Пошаговый процесс установки системы защиты
Монтаж провожу строго по технологии. Любое отклонение вблизи воды может стоить жизни.
- Проектирование схемы: определяю точки установки розеток и путь кабеля (1 час).
- Монтаж контура заземления: забиваю стальной штырь в грунт до упора (3 часа).
- Рытье траншеи: создаю канал для кабеля от щитка до причала (5 часов).
- Укладка гофры ПНД: закладываю трубу в траншею для защиты кабеля (2 часа).
- Прокладка кабеля: затягиваю ВВГнг-LS внутрь гофры (2 часа).
- Установка герметичных коробок: фиксирую точки соединений (3 часа).

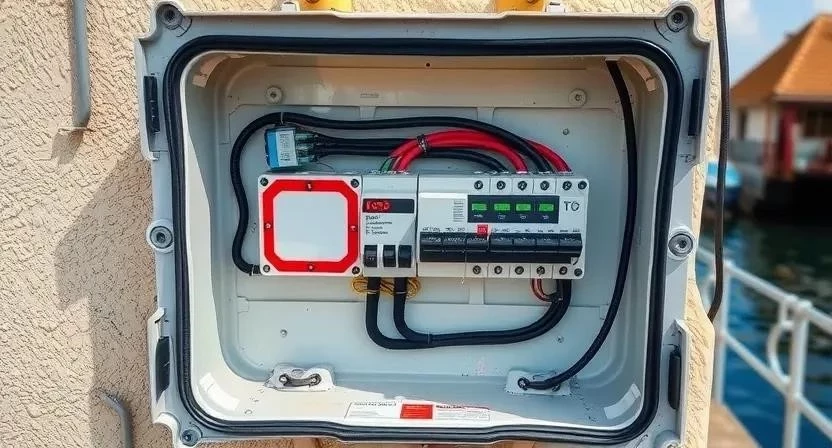

- Монтаж распределительного щитка: устанавливаю корпус на берегу (2 часа).
- Подключение УЗО и дифавтоматов: собираю схему защиты в щитке (2 часа).
- Установка розеток IP66/68: монтирую точки питания на причале (3 часа).
- Соединение заземляющего контура с системой (2 часа).
- Проверка сопротивления изоляции с помощью мультиметра (1 час).
- Финальное тестирование: проверка срабатывания УЗО кнопкой «Тест» (1 час).
Для наглядности составил таблицу с временными затратами и нюансами.
| Этап работ | Время | Критический нюанс |
|---|---|---|
| Заземление | 3-5 часов | Штырь должен быть глубоко в влажном слое почвы |
| Траншея | 5-8 часов | Соблюдение глубины для защиты от промерзания |
| Прокладка кабеля | 4-6 часов | Отсутствие натяжения и перегибов провода |
| Сборка щитка | 3-4 часа | Жесткая фиксация всех клеммников |
| Тестирование | 2 часа | Обязательная проверка каждой розетки отдельно |
Технические нюансы эксплуатации
Температурный режим сильно влияет на эластичность изоляции. Влажность и соленость воды делают окружающую среду более электропроводной, что увеличивает риск утечек. Я всегда подбираю совместимые типы изоляции, чтобы избежать химических реакций между пластиком и герметиком. Регулярно проверяю систему раз в полгода, так как подвижки грунта могут повредить кабель.
Важно понимать разницу в степенях защиты оборудования, которое используется у воды.
| Класс IP | Значение | Применение у воды |
|---|---|---|
| IP44 | Защита от брызг | Только под глубоким навесом |
| IP65 | Пыле- и влагозащита | Открытые стены береговых построек |
| IP66 | Защита от сильных струй | Розетки на самом причале |
| IP67 | Кратковременное погружение | Соединительные коробки у воды |
| IP68 | Постоянное погружение | Подводная подсветка, насосы |
Типичные ошибки при монтаже
Новички часто экономят на безопасности, что приводит к печальным последствиям. Я выделил самые опасные промахи.
- Полное отсутствие заземления на причале.
- Использование обычных бытовых розеток, не предназначенных для улицы.
- Выбор слишком тонкого сечения кабеля, что ведет к его перегреву.
- Игнорирование установки УЗО (устройства защитного отключения).
- Плохая герметизация соединений в распределительных коробках.
Видел, как сосед поставил обычную розетку под козырек, и ее выбило первым же сильным ливнем из-за попадания влаги внутрь. Теперь он переделывает всё с нуля, используя IP66.
Расчет стоимости реализации проекта
Цена зависит от выбранных материалов и того, кто будет выполнять работу. Самостоятельный монтаж экономит деньги, но требует высокой квалификации.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 12 000 | 12 000 | 0 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| Заземляющий контур | 1 500 | 5 000 | 3 500 |
| Пусконаладка | 0 | 3 000 | 3 000 |
| 13 500 | 35 000 | 21 500 |
Правила ухода за системой после запуска
Раз в месяц я обязательно нажимаю кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности. После зимнего периода осматриваю все кабельные линии на предмет разрывов или повреждений льдом. Очищаю контакты в щитке от окислов с помощью специального спрея. При таком подходе срок службы оборудования составляет около 10-15 лет.
Альтернативные способы организации питания
Если прокладка кабеля слишком дорога или опасна, можно использовать низковольтное оборудование на 12-24В. Это практически полностью исключает риск смерти при случайном ударе током. Солнечные батареи обеспечивают полную автономность и идеальны для освещения пирса. Беспроводные системы освещения вообще не требуют земляных работ и прокладки проводов.
Когда я в первый раз монтировал заземление, забыл про антикоррозийное покрытие штыря, и через год он почти сгнил в кислой почве. Теперь использую только оцинкованную сталь или специальное покрытие.
Ответы на частые вопросы
Можно ли купаться, если на причале включен свет?
Да, если установлена система заземления и УЗО с током утечки 10-30 мА. В этом случае при любой утечке ток отключится мгновенно.
Какое УЗО выбрать для пирса?
Рекомендую модели с током утечки 10 мА для зон непосредственного контакта с водой и 30 мА для общего щитка.
Как проверить заземление без приборов?
Надежно проверить заземление без мультиметра или мегомметра невозможно. Визуальный осмотр не гарантирует безопасность.
Что делать при падении электроприбора в воду?
Немедленно обесточить линию в главном щитке, прежде чем пытаться достать прибор из воды.
Нужна ли гофра, если кабель ВВГнг-LS?
Да, гофра ПНД защищает кабель от механических повреждений и грызунов в земле.
Можно ли использовать алюминиевый провод?
Категорически нет. Только медь, так как алюминий быстро окисляется во влажной среде.
Как часто менять розетки IP66?
Раз в 5-7 лет, так как резиновые уплотнители со временем пересыхают и начинают пропускать влагу.
Поможет ли обычный автомат вместо УЗО?
Нет, обычный автомат защищает от короткого замыкания и перегрузки, но не спасает человека от удара током.
