Электробезопасность и подготовка сети для умного дома

Установка десятков датчиков, реле и контроллеров в одну сеть серьезно повышает нагрузку на проводку. Ошибка в монтаже одного умного выключателя может привести к короткому замыканию или пожару. Модернизация электрощитка в обычной квартире занимает от 2 до 5 дней и обходится в среднем от 15 до 50 тысяч рублей без учета стоимости комплектующих. Правильная электробезопасность умного дома исключает риск выхода из строя дорогой электроники при скачках напряжения. Это база, с которой нужно начинать любой апгрейд жилья.

Что учесть перед началом работ

Прежде чем покупать умные розетки, я всегда проверяю состояние существующей проводки. Если в стенах проложен старый алюминий, ставить мощные контроллеры опасно из-за его хрупкости и склонности к окислению. Нужно обладать базовыми знаниями электрики: четко различать фазу, ноль и заземление. На полную модернизацию системы безопасности уйдет около недели. Все работы рекомендую проводить до чистовой отделки, чтобы не штробить готовые стены и не портить обои.

Комплект защитного оборудования

Для защиты сети потребуется набор надежных устройств. Я рекомендую использовать только проверенные бренды, чтобы избежать ложных срабатываний автоматики.

• УЗО (устройство защитного отключения) для защиты людей от удара током
• Дифференциальные автоматы для защиты от перегрузок и утечек
• Реле напряжения для защиты техники от скачков в сети
• Кабель ВВГнг-LS с негорючей изоляцией

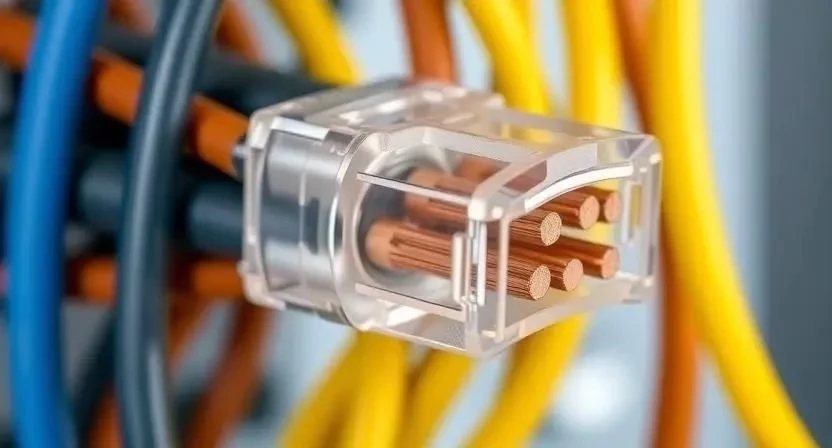

• Клеммники WAGO для надежного соединения проводов
• Гофротруба ПВХ для прокладки кабельных трасс
• Монтажные коробки с высокой степенью защиты
• Маркировочные бирки для каждой линии в щитке

Инструментарий мастера

Без правильного инструмента лезть в электрощит нельзя. Я обычно использую профессиональный набор, так как дешевые отвертки часто слизывают шлицы на винтах автоматов.

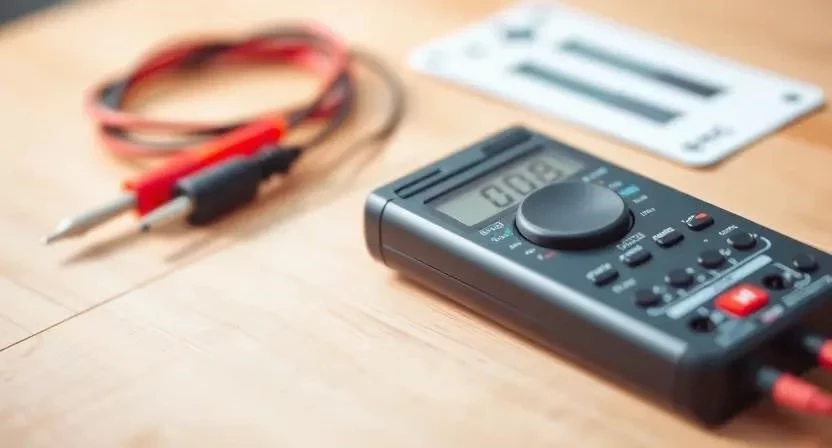

• Цифровой мультиметр для замера напряжения и прозвонки
• Двуполюсный индикатор напряжения
• Стриппер для быстрой зачистки изоляции
• Набор диэлектрических отверток с изоляцией до 1000В
• Обжимной инструмент (кримпер) для гильз
• Налобный фонарь для работы в темных нишах
• Нож электрика с выдвижным лезвием

Организация рабочего пространства

Первым делом обеспечиваю свободный доступ к электрощитку. Все питание в квартире отключаю полностью через главный рубильник, проверяя отсутствие напряжения индикатором. Мебель отодвигаю от стен и накрываю плотной пленкой. При штроблении бетонных перекрытий пыли будет очень много, поэтому обязательно подключаю строительный пылесос к штроборезу.

Подготовка трасс и поверхностей

Старая изоляция кабелей со временем трескается, что ведет к микро-утечкам тока. Я замеряю сопротивление изоляции перед любым монтажом. Рассчитываю суммарную мощность всех умных устройств и бытовой техники, чтобы не перегрузить одну линию. Стены под новые трассы грунтую составом глубокого проникновения. Это нужно, чтобы штукатурка после заделки штроб не отвалилась через месяц из-за разницы в адгезии материалов.

Технология обеспечения безопасности по шагам

Процесс защиты сети требует строгого порядка. Для работы обязательно использую перчатки и защитные очки, чтобы искры или бетонная крошка не попали в глаза.

1. Анализ текущей нагрузки (2 часа). Составляю список всех потребителей. Считаю общую мощность, чтобы подобрать номиналы автоматов.
2. Выбор схемы заземления (1 час). Проверяю наличие контура заземления в доме. Если его нет, обсуждаю с УК возможность установки.
3. Установка главного выключателя (1 час). Монтирую вводной рубильник, который позволяет обесточить всю квартиру одним движением.

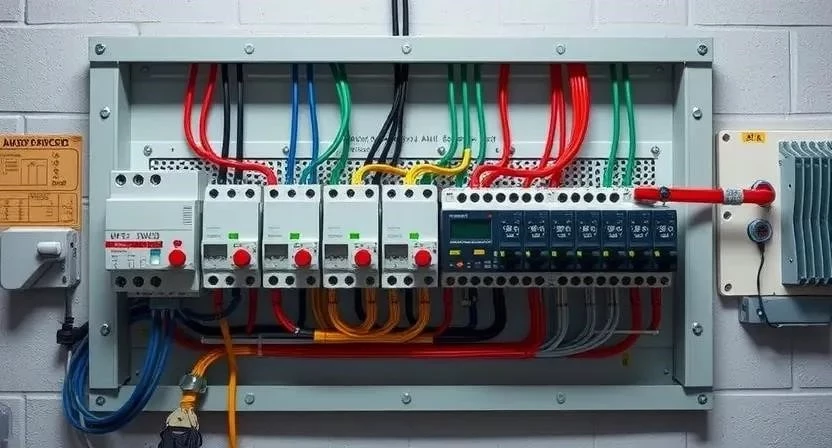

4. Монтаж УЗО и дифавтоматов (3 часа). Распределяю линии. Мокрые зоны (ванная, кухня) подключаю только через УЗО с током утечки 10-30 мА.
5. Установка реле напряжения (1 час). Ставлю его сразу после вводного автомата. Это спасет умный дом от сгорания при обрыве нуля в подъезде.
6. Подключение умных реле и датчиков (4 часа). Монтирую модули в подрозетники. Важно оставить запас провода 5-10 см для удобства обслуживания.
7. Проверка всех соединений (2 часа). Протягиваю все винтовые зажимы. Один раз столкнулся с тем, что плохо затянутый контакт в щитке начал греться и оплавил изоляцию соседнего провода.
8. Тестирование системы под нагрузкой (2 часа). Включаю мощные приборы и замеряю температуру кабеля тепловизором или рукой.
9. Настройка сценариев безопасности (2 часа). В приложении создаю правило: при срабатывании датчика дыма или протечки — мгновенное отключение всех розеток через умные реле.
10. Финальный запуск и проверка (1 час). Проверяю работу кнопки «Тест» на всех УЗО.

Технические нюансы и тонкости

В ванной комнате влажность зашкаливает, поэтому там ставлю только влагозащищенные розетки с индексом IP44 и выше. Контроллеры умного дома при работе выделяют тепло, поэтому не замуровываю их вглубь стены без вентиляционных зазоров. Часто сталкиваюсь с тем, что дешевые реле одного бренда конфликтуют с датчиками другого. Всегда сверяю протоколы связи (Zigbee, Wi-Fi, Z-Wave) перед покупкой оборудования.

Типичные ошибки новичков

Многие пытаются сэкономить и покупают кабель сечением 1.5 мм² туда, где нужна полноценная силовая линия на 2.5 мм². Это прямой путь к перегреву изоляции. Отсутствие заземления в умном доме делает металлический корпус некоторых устройств проводником тока. Еще одна грубая ошибка — установка автомата на 25А на тонкий провод. В итоге кабель сгорит, а автомат даже не сработает. Однажды я видел, как из-за дешевого китайского реле за 300 рублей оплавился весь подрозетник, потому что оно не выдержало нагрузки обычного чайника.

Расчет затрат на защиту

Стоимость защиты напрямую зависит от выбранного бренда и сложности электросети. Своими руками можно сэкономить на оплате услуг мастера, но только если есть опыт работы с током.

Обслуживание после монтажа

Система не может работать годами без присмотра. Раз в квартал я нажимаю кнопку «Тест» на УЗО, чтобы убедиться, что механизм не заклинило. Прошивки контроллеров обновляю сразу после выхода стабильных версий, так как в них часто исправляют критические ошибки безопасности. Раз в год подтягиваю винтовые зажимы в щитке, поскольку от вибраций и перепадов температур контакты могут ослабнуть.

Альтернативные методы защиты

Если штробить стены нельзя, использую беспроводные системы безопасности на базе Zigbee. Для защиты дорогого сервера или хаба умного дома обязательно ставлю ИБП (источник бесперебойного питания), чтобы избежать резкого выключения при сбое сети. Облачные системы мониторинга присылают уведомление на телефон, если напряжение в сети упало ниже 200В. Это позволяет вовремя выключить технику удаленно через приложение.

Ответы на частые вопросы

1. Нужно ли УЗО для каждой розетки? Нет, обычно делают групповое УЗО на несколько линий (например, на всю «мокрую» зону).
2. Можно ли ставить умные реле в старый щиток? Можно, если там есть свободное место и заменена старая алюминиевая проводка.
3. Чем опасен дешевый Китай в электрике? Отсутствием сертификации, тонкими токопроводящими дорожками и плохой изоляцией, которая плавится при нагрузке.
4. Поможет ли реле напряжения от молнии? Нет, для этого нужно ставить специальное УЗИП (устройство защиты от импульсных перенапряжений).
5. Как понять, что УЗО работает? При нажатии кнопки «Тест» питание на линии должно мгновенно исчезнуть.
6. Можно ли объединять фазы разных автоматов? Категорически нет, это приведет к короткому замыканию.
7. Что делать, если постоянно выбивает автомат? Проверить суммарную мощность включенных приборов или вызвать электрика для поиска утечки тока.
