Как найти скрытую проводку в стене

Сверление стены без предварительной проверки часто приводит к короткому замыканию или порче кабеля. Восстановление перебитого провода в бетонной стене обходится в 5 000–15 000 рублей и занимает до двух дней работы. Чтобы найти скрытую проводку, нужно использовать проверенные методы диагностики. Правильный подход исключает риск удара током и дорогостоящего ремонта.

Оценка рисков и правила безопасности

Риски при работе с электрикой огромны. Ошибка может привести к пожару или поражению током. Я всегда напоминаю, что работать под напряжением категорически запрещено. Если вы не понимаете, как распределены фазы в щитке, лучше вызвать мастера. Общие принципы работы сети подразумевают, что кабели прокладываются перпендикулярно стенам, но в старых домах можно встретить любую хаотичную трассировку. Самостоятельный поиск допустим только при наличии базовых знаний и исправных приборов.

Работа с документацией и планами

Изучение планов БТИ или технических схем от застройщика помогает сузить зону поиска. В новых домах такие документы обычно прилагаются к паспорту объекта. Я рекомендую также проконсультироваться с предыдущими владельцами жилья. Они могут точно сказать, где были перенесены розетки или добавлены новые линии освещения, что сэкономит массу времени при поиске.

Визуальный осмотр и диагностика

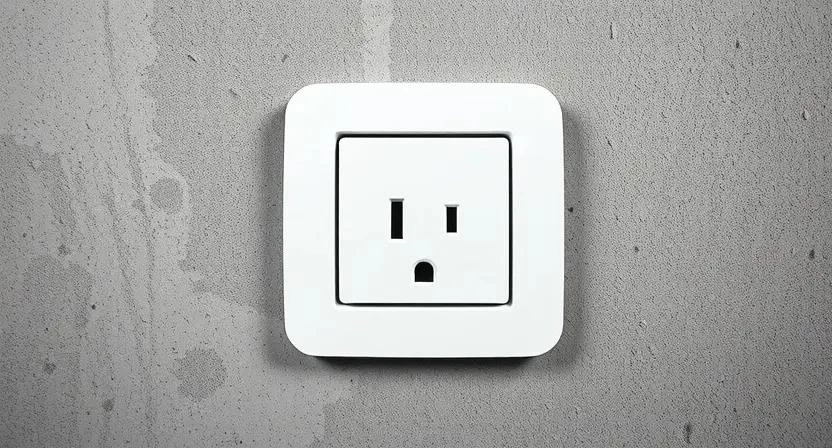

Провода почти всегда идут от розеток, выключателей и распределительных коробок. Обычно кабель прокладывают вертикально или горизонтально. Я однажды обнаружил скрытую коробку под слоем старых обоев, просто прощупав стену и заметив небольшое углубление. В некоторых случаях помогают температурные аномалии: при большой нагрузке на сеть кабель может слегка нагревать поверхность стены, что заметно при использовании тепловизора.

Инструменты для поиска кабеля

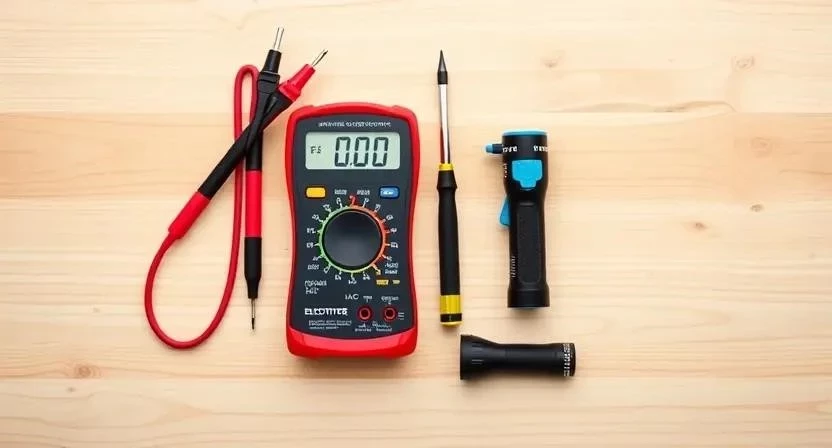

Для обнаружения проводов можно использовать как бытовые средства, так и профессиональную технику. Я составил список того, что может понадобиться:

• Радиоприемник — ловит электромагнитные помехи от сети.
• Смартфон с приложением-детектором — использует встроенный магнитный датчик.
• Индикаторная отвертка — определяет наличие фазы в точке.
• Мультиметр — измеряет сопротивление и напряжение.
• Детектор скрытой проводки — специализированный прибор для поиска AC/DC.

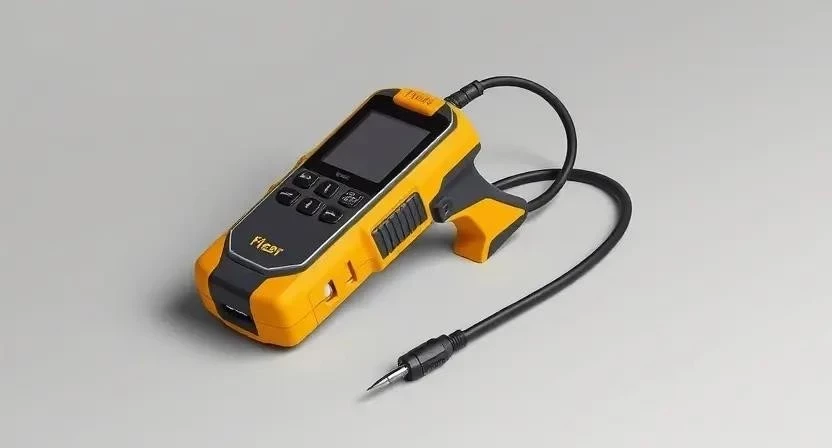

• Трассоискатель — профессиональное устройство для точного определения трассы.
• Фонарик — для осмотра технических ниш и коробок.
• Маркер или мел — для разметки найденных линий на стене.
• Специальный щуп — для проверки пустот в стенах.

Простые приборы можно купить в любом строительном магазине, а дорогой трассоискатель выгоднее взять в аренду на один день.

Подготовка к процессу обнаружения

Безопасность начинается с подготовки. Сначала я отключаю питание в электрощите, если планирую вскрывать какие-либо элементы. При работе с детекторами важно проверить прибор на заведомо известном проводе (например, у розетки), чтобы убедиться в его исправности. Поверхность стены должна быть максимально очищена от пыли и крупных предметов, которые могут вызвать помехи.

Пошаговая инструкция по поиску проводки

Я рекомендую двигаться от простых методов к сложным. Вот как я обычно действую:

1. Визуальный анализ (15 мин). Отмечаю все розетки и выключатели, провожу от них воображаемые линии.
2. Метод с радиоприемником (20 мин). Настраиваю AM-диапазон на пустую частоту. Вожу приемником вдоль стены; при приближении к кабелю слышен характерный треск.
3. Проверка смартфоном (10 мин). Запускаю приложение-детектор. Медленно перемещаю телефон по стене, следя за пиками магнитного поля.
4. Диагностика индикаторной отверткой (15 мин). Прикладываю жало к поверхности (если есть доступ к металлу или влажной штукатурке) для поиска фазы.
5. Измерение мультиметром (20 мин). Использую прибор для проверки целостности цепи и измерения сопротивления между точками.
6. Сканирование детектором (30 мин). Включаю прибор, выбираю режим «поиск проводки». Плавно веду датчиком по поверхности, фиксируя звуковой сигнал.
7. Работа трассоискателем (40 мин). Подаю сигнал на линию через генератор, затем отслеживаю его приемником для точного определения глубины.
8. Маркировка (10 мин). Отмечаю найденную трассу маркером, указывая примерную глубину залегания.
9. Перепроверка (10 мин). Повторяю сканирование другим методом, чтобы исключить ложные срабатывания.
10. Финальная фиксация (5 мин). Заношу данные в черновик схемы помещения.

Я заметил, что использование одного прибора часто дает погрешность, поэтому комбинирование методов — единственный способ избежать ошибки.

Технические нюансы и сложности

Точность поиска зависит от многих факторов. Толщина стены напрямую влияет на чувствительность прибора: через слой бетона в 10 см сигнал будет слабым. Материал также играет роль — металлическая арматура или фольгированные обои создают мощные помехи. Глубина залегания кабеля может сбивать дешевые детекторы. Я рекомендую учитывать следующее:

• Наличие напряжения: многие приборы видят только кабели под током.
• Влажность стен: мокрая штукатурка может проводить ток, создавая «облако» сигнала.
• Тип изоляции: экранированные кабели обнаруживаются гораздо сложнее.
• Металлические профили: гипсокартонный каркас часто дает ложный сигнал.
• Расположение труб: металлические трубы отопления путают датчики.
• Качество прибора: бытовые модели имеют погрешность до 5 см.
• Толщина отделки: несколько слоев краски и шпаклевки снижают точность.
• Электромагнитный шум: работающие рядом приборы могут влиять на результат.

Типичные ошибки новичков

Многие пытаются сэкономить время, что приводит к авариям. Я составил список того, что делать категорически нельзя:

1. Сверлить стену «наугад», полагаясь на интуицию.
2. Работать под напряжением без использования диэлектрических перчаток.
3. Вскрывать распределительный щиток, не имея навыков работы с электрикой.
4. Доверять только одному дешевому приложению на смартфоне.
5. Игнорировать предупреждающие сигналы прибора, считая их ложными.

Признаки неисправности электросети

Иногда поиск проводки нужен для ремонта поврежденного участка. Я подготовил таблицу основных симптомов проблем с кабелем:

Когда стоит вызвать профессионала

Есть ситуации, когда самостоятельный поиск опасен. Я советую обратиться к электрику, если произошел полный обрыв линии и ток не доходит до потребителя. Влажные зоны (ванная, кухня) требуют особого подхода из-за повышенной проводимости. Также профессионал необходим при работе с высокой нагрузкой (трехфазные сети) или в старых домах с алюминиевой проводкой, которая очень хрупкая и легко ломается при любом воздействии.

Сравнение методов и инструментов

Чтобы вам было проще выбрать способ поиска, я подготовил сравнительную таблицу.

Также полезно знать стоимость инструментов и работ, чтобы спланировать бюджет.

Если делать всё самому, можно сэкономить на вызове мастера, но стоимость качественного детектора перекрывает эту экономию при разовом использовании. Я рекомендую аренду.

Часто задаваемые вопросы (FAQ)

Можно ли обнаружить проводку без напряжения?
Обычные бытовые детекторы работают за счет электромагнитного поля, поэтому ток в сети должен быть. Для поиска обесточенных линий нужен трассоискатель с генератором сигнала.

Какая максимальная глубина обнаружения?
Бытовые приборы видят кабель на глубине до 3–5 см. Профессиональные устройства могут «пробить» стену до 10–15 см в зависимости от материала.

Как проверить точность прибора перед работой?
Я всегда подношу детектор к работающей розетке. Если прибор четко реагирует на провод, уходящий в стену, значит, он исправен.

Поможет ли магнит на веревке найти провод?
Нет, кабель в изоляции не магнитится. Магнит поможет найти только стальные трубы или арматуру.

Влияют ли обои на поиск?
Обычные бумажные или виниловые обои не мешают. Однако обои с металлизированным напылением могут создать помехи.

Что делать, если прибор пищит по всей стене?
Скорее всего, в стене много арматуры или высокая влажность. Попробуйте уменьшить чувствительность прибора или использовать другой метод.

Безопасно ли использовать смартфон?
Это самый неточный метод. Я использую его только как предварительный ориентир, но никогда не сверлю стену, основываясь только на приложении.
