Старая электропроводка в типовых домах часто рассчитана на нагрузку в 2-3 кВт, тогда как современные бытовые приборы потребляют в разы больше. Полная модернизация сети в квартире занимает от 3 до 10 дней и обходится в среднем от 40 000 до 120 000 рублей в зависимости от площади. Именно здесь пересекаются электробезопасность и энергоэффективность: как сэкономить без риска, не создавая угрозу пожара. Правильный подход к проектированию сети позволяет снизить ежемесячные платежи за электричество на 15-30% и полностью исключить риск короткого замыкания.
Основы защиты жилья и человека

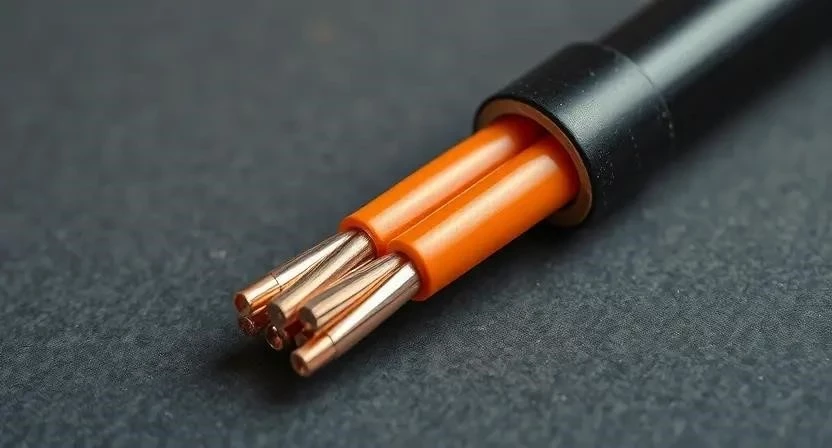

Безопасность начинается со строгого соблюдения ПУЭ (Правил устройства электроустановок) и ГОСТов. Главная задача здесь — исключить подачу тока на металлические корпуса приборов и предотвратить перегрев кабеля. Я всегда рекомендую использовать только медные провода с негорючей изоляцией (ВВГнг-LS), так как они обладают меньшим сопротивлением и не выделяют токсичный дым при нагреве.
Качественные материалы — это не роскошь, а страховка. Дешевый кабель с заниженным сечением жилы становится слабым звеном, которое начинает плавиться под нагрузкой. Я однажды приехал на объект, где алюминий был скручен с медью в распределительной коробке; такая пара металлов вызывает электрохимическую коррозию, контакт окисляется и начинает искрить, что почти привело к пожару.
Понимание энергоэффективности в электрике
Энергоэффективность в контексте электросети — это минимизация потерь энергии при её передаче от щитка к конечному потребителю. Основной враг здесь — сопротивление материалов. Чем выше сопротивление провода, тем больше энергии превращается в бесполезное тепло, которое просто уходит в стены.
Снизить эти потери можно за счет правильного подбора сечения кабеля и качественных соединений. Если провод слишком тонкий для подключенного прибора, возникает падение напряжения. В итоге техника работает нестабильно, потребляет больше тока для компенсации просадки, а ваши счета за свет растут без видимых причин.
Как износ сети влияет на расходы и риски
Старая проводка неизбежно ведет к росту эксплуатационных расходов. Со временем изоляция пересыхает и трескается, а контакты в розетках и выключателях ослабевают. Плохой контакт создает зону высокого сопротивления, которая сильно греется. Это явление называется локальным перегревом.
Такой нагрев работает в обе стороны: во-первых, вы платите за энергию, которая просто греет стену, а не работает на прибор. Во-вторых, перегретый пластик изоляции разрушается, что приводит к короткому замыканию. Я заметил, что в домах с изношенной сетью счета за электричество часто выше на 5-10% при том же наборе техники, что и в новых домах, просто из-за утечек и потерь в старых соединениях.
Технические решения для защиты и экономии

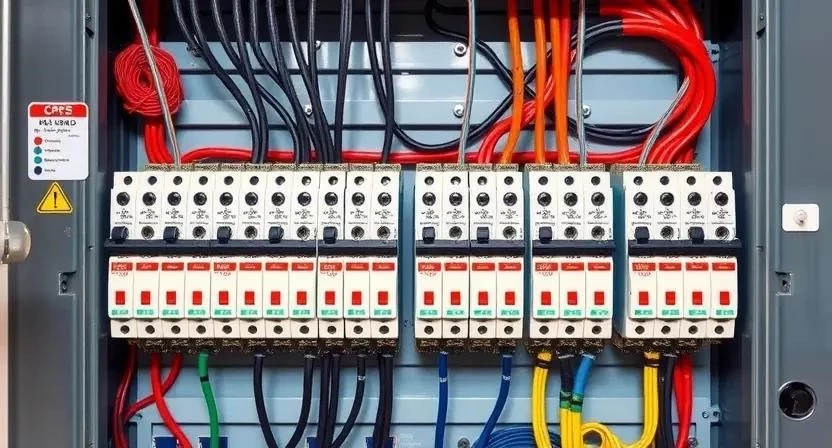

Современный электрощит — это сердце энергоэффективного дома. Вместо старых «пробок» сейчас ставят автоматические выключатели с четкой характеристикой расцепителя. УЗО (устройство защитного отключения) или дифференциальные автоматы спасают жизнь, отключая ток при утечке всего в 30 мА, что критически важно при использовании энергосберегающих приборов с электронными платами.
Для обновления щитка я придерживаюсь следующего алгоритма:
- Расчет суммарной мощности всех потребителей по группам.
- Подбор автоматических выключателей согласно сечению кабеля (например, 2.5 мм² — 16А).
- Установка общего вводного УЗО для защиты от утечек тока.
- Монтаж отдельных линий для мощной техники (стиральная машина, духовка).
- Установка реле напряжения для защиты электроники от скачков в сети.
- Маркировка каждого автомата для быстрого поиска проблемной линии.
- Проверка затяжки всех винтовых соединений динамометрической отверткой.
- Тестирование системы нажатием кнопки «Тест» на УЗО.
Требования к энергосберегающему оборудованию
Переход на LED-освещение и инверторную технику существенно снижает нагрузку на сеть. Однако такие приборы чувствительны к качеству питания. Светодиодные лампы и умные реле создают гармонические искажения в сети, поэтому важно использовать качественные фильтры и заземление, чтобы избежать «наводок» и гула в аудиосистемах.
Список оборудования для повышения эффективности:
- Светодиодные лампы с классом энергоэффективности A++.
- Инверторные кондиционеры (снижают пусковые токи).
- Умные розетки с функцией мониторинга энергопотребления.
- Датчики движения и присутствия для автоматического выключения света.
- Программируемые термостаты для электрических полов.
- Энергосберегающие холодильники с компрессорами нового типа.
- Светодиодные ленты с качественными драйверами (БП).
- Умные реле для управления нагрузкой по расписанию.
- Энергоэффективные стиральные машины с классом A+++.
Энергоаудит как метод обеспечения безопасности
Энергоаудит — это не только поиск щелей в окнах, но и проверка электросети тепловизором. Этот прибор позволяет увидеть «горячие точки» в стенах и щитке, которые незаметны глазу. Перегретый контакт в распределительной коробке на экране тепловизора выглядит как ярко-белое пятно.
Используя тепловизор, я обнаружил перегрев в скрытой распаечной коробке за шкафом у одного клиента. Визуально всё было в порядке, но температура контакта достигала 80 градусов. Если бы мы не провели аудит, через пару месяцев изоляция бы расплавилась, и начался бы пожар. Такой метод позволяет точечно заменить поврежденные участки без необходимости штробить все стены.
Сравнение систем электроснабжения
Разница между старым подходом и современным заключается в надежности и КПД. Старая сеть работает на пределе, постоянно греется и требует внимания. Современная система распределяет нагрузку равномерно, что минимизирует потери энергии.
Таблица 1. Сравнение старой алюминиевой и современной медной проводки
| Характеристика | Алюминиевый кабель (старый) | Медный кабель (ВВГнг-LS) | Влияние на эффективность |
|---|---|---|---|
| Электрическое сопротивление | Высокое | Низкое | Медь меньше греется, меньше потерь |
| Срок службы | 15-20 лет (окисляется) | 30-50 лет | Редкая замена = экономия средств |
| Безопасность | Склонен к хрупкости и перегреву | Стабилен при нагрузках | Снижение риска пожара |
| Потери энергии | Значительные (до 5-7%) | Минимальные (до 1-2%) | Снижение счетов за свет |
| Тип соединений | Скрутки (опасны) | Клеммники/Сварка/Пайка | Отсутствие искрения и нагрева |
Критические ошибки при попытке сэкономить
Самая большая ошибка новичков — покупка кабеля, который дешевле рыночного на 30%. Обычно это кабели ТУ, где сечение занижено (вместо 2.5 мм² по факту 1.8 мм²). Я столкнулся с ситуацией, когда хозяин купил такой кабель для кухни, и через месяц автомат на 16А начал постоянно выбивать из-за перегрева провода, хотя нагрузка была в норме.
Основные ошибки, уничтожающие энергоэффективность и безопасность:
- Отсутствие заземления (создает риск удара током и помехи для техники).
- Использование тонких проводов для мощных приборов (чайники, бойлеры).
- Установка дешевых китайских автоматов, которые не срабатывают при КЗ.
- Скрутка меди с алюминием без специальных переходных клемм.
- Перегрузка одной линии (подключение всего ряда розеток на один автомат).
- Игнорирование УЗО в «мокрых» зонах (ванная, кухня).
- Использование старых розеток с изношенными контактами.
Расчет выгоды от модернизации
Затраты на замену проводки окупаются за счет снижения потерь энергии и отсутствия затрат на ремонт сгоревшей техники. При переходе на энергоэффективную систему с умным управлением экономия на электричестве может составлять от 500 до 2000 рублей в месяц.
На стоимость модернизации влияют следующие факторы:
- Общая площадь помещения и количество точек (розеток/выключателей).
- Материал стен (бетон, кирпич, гипсокартон) — влияет на стоимость штробления.
- Выбор оборудования (базовый сегмент или премиум с умным домом).
- Сложность схемы заземления.
- Необходимость демонтажа старой проводки.
- Стоимость работы квалифицированного мастера.
Таблица 2. Соответствие классов энергоэффективности и требований к сети
| Класс прибора | Потребление | Требование к защите | Пример техники | Эффективность |
|---|---|---|---|---|
| A+++ | Минимальное | Стабильное напряжение, УЗО | Инверторный холодильник | Максимальная |
| A++ / A+ | Низкое | Заземление, качественный кабель | LED-освещение | Высокая |
| A / B | Среднее | Автомат по току, заземление | Современная стиральная машина | Средняя |
| C / D | Высокое | Отдельная линия, усиленный кабель | Старый обогреватель | Низкая |
| E / F / G | Очень высокое | Строгий контроль нагрузки, УЗО | Старый электрочайник | Критически низкая |
Таблица 3. Сравнительная стоимость монтажа (на 50 м²)
| Статья расходов | Базовый монтаж (ГОСТ) | Энергоэффективный (Smart) | Разница | Выгода/Ценность |
|---|---|---|---|---|
| Кабель (ВВГнг-LS) | 15 000 руб. | 15 000 руб. | 0 руб. | База безопасности |
| Автоматика в щите | 8 000 руб. | 25 000 руб. | +17 000 руб. | Защита техники + управление |
| Освещение и датчики | 5 000 руб. | 12 000 руб. | +7 000 руб. | Экономия света до 40% |
| Работа мастера | 30 000 руб. | 45 000 руб. | +15 000 руб. | Сложность настройки системы |
| 58 000 руб. | 97 000 руб. | +39 000 руб. | Окупаемость за 3-5 лет |
Таблица 4. Чек-лист проверки безопасности при энергоаудите
| Точка проверки | Метод проверки | Норма | Признак опасности | Действие |
|---|---|---|---|---|
| Распределительные коробки | Тепловизор | Температура до 40°C | Пятно > 60°C | Перетянуть/заменить контакт |
| Автоматы в щитке | Тепловизор / Осмотр | Равномерный прогрев | Почернение пластика | Замена автомата |
| Розетки (под нагрузкой) | Тепловизор | Отсутствие нагрева | Локальный перегрев | Замена розетки |
| Шина заземления | Мультиметр / Тестер | Сопротивление < 4 Ом | Обрыв или высокое R | Восстановление контура |
| Изоляция кабеля | Мегаомметр | Сопротивление > 0.5 МОм | Утечка тока на землю | Замена участка кабеля |
Меры безопасности при работах:

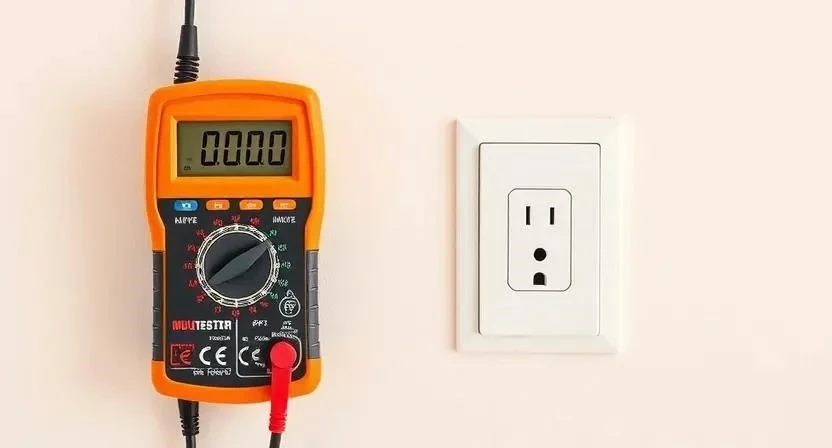

Всегда отключайте вводной автомат перед началом любых работ. Используйте индикаторную отвертку или мультиметр для проверки отсутствия напряжения. При работе с перфоратором используйте респиратор и защитные очки. Никогда не работайте с электрикой с мокрыми руками или стоя в воде. При монтаже в деревянных домах обязательно используйте металлические гофры или негорючие кабель-каналы.
Часто задаваемые вопросы (FAQ)
1. Можно ли повысить энергоэффективность, не меняя всю проводку?
Да, можно заменить все лампы на LED, установить умные реле на самые прожорливые приборы и заменить старые розетки на новые с качественными зажимами. Это снизит потери, но не уберет риски, связанные со старым кабелем.
2. Поможет ли установка УЗО сэкономить деньги?
Напрямую — нет, но УЗО обнаруживает утечки тока. Если где-то повреждена изоляция и ток «уходит» в стену, УЗО отключит сеть, указав на проблему, которая иначе просто увеличивала бы ваш счет.
3. Какой кабель выбрать для кухни, чтобы было и безопасно, и эффективно?
Только ВВГнг-LS сечением 2.5 мм². Для мощных приборов (посудомойка, духовка) я рекомендую прокладывать отдельные линии от щитка, чтобы избежать перегрузки и падения напряжения.
4. Сколько стоит вызвать мастера для энергоаудита с тепловизором?
В среднем от 3 000 до 7 000 рублей за объект. Это дешевле, чем менять всю проводку «на всякий случай» или восстанавливать дом после пожара.
5. Опасно ли использовать китайские умные розетки?
Опасно использовать безымянные дешевые модели. Выбирайте бренды с сертификацией CE или EAC. Главное — чтобы сечение внутренних контактов соответствовало заявленной нагрузке (обычно 16А).
6. Как часто нужно проверять электробезопасность в доме?
В частных домах — раз в 3-5 лет. В квартирах со старым фондом — раз в 2 года, особенно если вы добавляли новые приборы или переносили розетки.
7. Что делать, если в доме нет заземления, а я хочу поставить энергоэффективную технику?
Техника будет работать, но риск удара током от корпуса (особенно в стиральных машинах) возрастает. Рекомендую сделать хотя бы локальный контур заземления или установить УЗО для защиты жизни.
