Монтаж электрики в санузле требует строгого соблюдения техники безопасности. Ошибка в одном соединении может привести к трагедии. Обычно такая работа занимает от 2 до 4 дней, а стоимость материалов для базовой защиты начинается от 5-7 тысяч рублей. Чтобы понять, как работают электричество и вода: как обеспечить безопасность и защиту в доме, нужно изучить нормы ПУЭ. Правильный подход исключает риск удара током.
Влажные зоны делятся на несколько секторов по степени риска. В зоне 0, где находится сама чаша ванны или душевой поддон, любые электроприборы запрещены. Зона 1 охватывает пространство над ванной до 2,25 метра. В зоне 2, на расстоянии 60 см от воды, можно ставить оборудование только с высокой степенью защиты. Я всегда начинаю работу с оценки состояния старой проводки. Если в стенах старый алюминий, его нужно менять полностью, так как он хрупок и плохо держит контакт.
Для надежной защиты потребуются следующие позиции:
- УЗО (устройство защитного отключения) с током утечки 10-30мА
- Дифференциальные автоматы для отдельных линий
- Кабель ВВГнг-LS (медный, не поддерживающий горение)
- Розетки с классом защиты IP44 и выше
- Выключатели с защитными крышками
- Гофрированная труба ПВХ для прокладки кабеля
- Специальный санитарный герметик
- Подрозетники для влажных помещений
| Материал | Расход на стандартную ванную | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 20 метров | 80 руб/м | 1600 руб |
| УЗО 16А/30мА | 1 шт | 1200 руб | 1200 руб |
| Розетка IP44 | 2 шт | 450 руб | 900 руб |
| Гофра 20мм | 15 метров | 25 руб/м | 375 руб |
| Герметик силиконовый | 1 туба | 400 руб | 400 руб |
Инструментарий должен быть профессиональным. Я не рекомендую использовать дешевые индикаторы, так как они часто врут. Вот что обязательно должно быть под рукой:

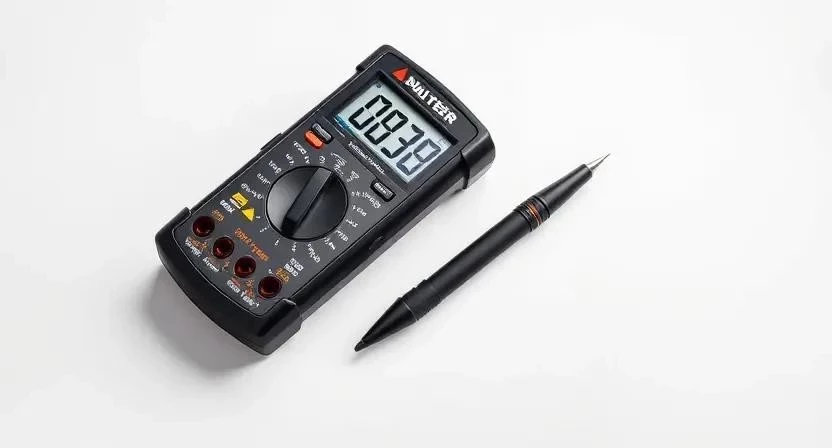

- Мультиметр для замера напряжения и сопротивления
- Индикатор напряжения (двуполюсный)
- Стриппер для быстрой зачистки жил
- Набор диэлектрических отверток
- Перфоратор с насадками по бетону и плитке
- Строительный уровень
- Защитные очки и перчатки
Первым делом полностью обесточиваю сеть в распределительном щитке. Проверяю отсутствие напряжения на всех точках мультиметром. Поверхности пола и мебели закрываю плотной пленкой. Затем наношу разметку зон установки розеток и выключателей, строго соблюдая дистанцию от кранов и душа.
Штробление стен выполняю аккуратно, чтобы не повредить скрытые трубы. Прокладываю кабель в гофре — это защищает изоляцию от механических повреждений и влаги. Особое внимание уделяю местам прохода кабеля через стены. Я всегда проверяю гидроизоляцию в этих точках. Все отверстия заделываю цементным раствором или специальной мастикой, чтобы вода не мигрировала по кабелю в соседние комнаты.
Процесс монтажа разделяю на четкие этапы:
- Организация заземления. Проверяю наличие заземляющего контура в доме (1-2 часа).
- Установка общего выключателя питания для влажной зоны в щитке (1 час).
- Монтаж УЗО с током утечки 10-30мА. Это главный предохранитель жизни (1 час).
- Прокладка влагостойкого кабеля ВВГнг-LS в гофре по штробам (3-5 часов).
- Установка подрозетников. Расстояние от воды должно быть не менее 60 см (2 часа).

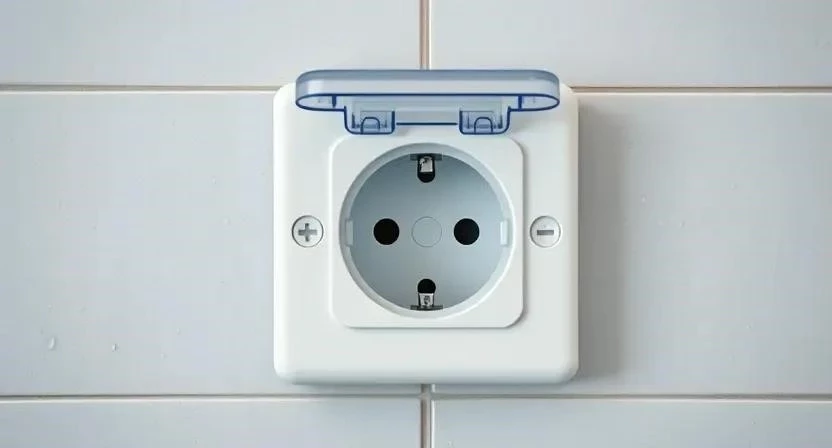

- Монтаж розеток IP44. Плотно прижимаю уплотнитель к стене (2 часа).
- Подключение освещения. Выключатель ставлю за пределами ванной комнаты (2 часа).
- Герметизация всех стыков и примыканий силиконом (1 час).
- Тестирование системы. Нажимаю кнопку «Тест» на УЗО, оно должно мгновенно сработать (30 мин).
- Финальная проверка всех линий мультиметром на отсутствие короткого замыкания (1 час).
Однажды я монтировал розетки в старом фонде и обнаружил, что заземления нет вообще — пришлось тянуть отдельный контур, иначе УЗО работало бы некорректно.
Пар и конденсат — главные враги электрики. Влага проникает даже через микроскопические щели. Поэтому я использую только материалы, устойчивые к перепадам температур. Изоляция кабеля не должна вступать в реакцию с бытовой химией и агрессивными средствами для чистки плитки. Если использовать дешевый пластик, он может потрескаться через год.
Я часто вижу, как новички используют обычный силикон для герметизации подрозетников, но он быстро чернеет и отслаивается от влаги. Рекомендую брать только специализированные санитарные составы с противогрибковым эффектом.
Ошибки в электромонтаже в ванной стоят дорого. Часто сталкиваюсь с такими промахами:
- Использование обычных розеток без защиты IP44.
- Полное отсутствие заземления в системе.
- Установка выключателей внутри помещения с высокой влажностью.
- Игнорирование установки УЗО в распределительном щите.
- Применение кабеля с недостаточным сечением (меньше 2.5 мм² для розеток).
| Характеристика | УЗО | Дифференциальный автомат |
|---|---|---|
| Защита от утечки тока | Да | Да |
| Защита от перегрузки | Нет | Да |
| Защита от КЗ | Нет | Да |
| Габариты в щитке | 1-2 модуля | 1-2 модуля |
| Стоимость | Средняя | Выше средней |
Стоимость реализации зависит от объема работ. Базовая защита включает УЗО и пару розеток. Комплексная система добавляет датчики протечки и низковольтное освещение.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 5000 | 5000 | 0 |
| Работа по монтажу | 0 | 8000 | 8000 |
| Настройка и тесты | 0 | 2000 | 2000 |
| 5000 | 15000 | 10000 |
После завершения работ система требует контроля. Раз в месяц я нажимаю кнопку проверки на УЗО. Если устройство не сработало — его нужно срочно менять. Также осматриваю резиновые уплотнители на розетках. Если они рассохлись, влага попадет внутрь.
Помню случай, когда заказчик просил поставить выключатель прямо над ванной; я потратил час, чтобы объяснить ему опасность такого решения и перенести его в коридор.
Существуют и альтернативные способы защиты:
- Низковольтное освещение (12-24В) для зон душа и ванны.
- Беспроводные выключатели, не требующие штробления стен.
- Умные датчики протечки с автоматическим отключением питания.
- Светодиодные ленты с IP67 в нишах потолка.
- Дистанционное управление светом через приложение.
- Использование влагостойких LED-панелей.
- Установка автоматических выключателей с функцией самодиагностики.
| Степень защиты | Значение | Применение |
|---|---|---|
| IP20 | Нет защиты от воды | Сухие комнаты, коридоры |
| IP44 | Защита от брызг | Ванная (зона 2) |
| IP65 | Пыленепроницаемость и струи воды | Душевые зоны, улица |
| IP67 | Кратковременное погружение | Спец. оборудование |
| IP68 | Постоянное погружение | Подводный свет |
| Этап проверки | Метод | Частота |
|---|---|---|
| Проверка УЗО | Кнопка «Тест» | Раз в месяц |
| Осмотр розеток | Визуальный контроль | Раз в квартал |
| Замер напряжения | Мультиметр | Раз в год |
| Проверка заземления | Мегомметр | Раз в 3 года |
| Контроль изоляции | Визуальный осмотр | Раз в год |
Можно ли ставить розетку в ванной?
Да, но только с классом защиты не ниже IP44 и на расстоянии минимум 60 см от источников воды.
Что делать, если в доме нет заземления?
Обязательно установить УЗО. Оно сработает при утечке тока даже без заземления, спасая жизнь.
Чем отличается УЗО от дифавтомата?
УЗО защищает только от удара током (утечки), а дифавтомат объединяет в себе функции УЗО и обычного автомата (защита от КЗ и перегрузки).
Какой IP-рейтинг нужен для душа?
Для зон с прямым попаданием воды рекомендую IP65 или IP67.
Опасно ли использовать фен в ванной?
Очень опасно, если нет УЗО и заземления. Одна капля воды на приборе может привести к удару током.
Как часто проверять защиту от тока?
Нажимать кнопку теста на УЗО следует не реже одного раза в месяц.
Можно ли использовать алюминиевую проводку в мокрых зонах?
Категорически нет. Алюминий окисляется, греется и имеет плохую адгезию с современными зажимами.
При работе с электричеством всегда используйте респиратор при штроблении стен и защитные очки. Никогда не касайтесь оголенных проводов без проверки индикатором. Если чувствуете запах горелой изоляции — немедленно обесточивайте всю квартиру.
