Монтаж электрики в жилом помещении требует предельной точности, так как любая ошибка может привести к пожару или поражению током. Полная замена проводки в стандартной квартире занимает от 10 до 14 дней, а стоимость материалов и работ начинается в среднем от 50 000 рублей. Правильная электробезопасность в доме и квартире: главные правила защиты позволяют создать надежную систему, которая прослужит десятилетиями без сбоев. Грамотный подход к проектированию сети исключает риск короткого замыкания и перегрузки.
Первичная оценка и подготовка к работам
Перед тем как брать в руки инструмент, я всегда начинаю с детального осмотра текущего состояния сети. Нужно понять, выдержит ли старый ввод нагрузку новых приборов или потребуется полная замена кабеля от щитка. Базовые знания электрики обязательны: нужно четко различать фазу, ноль и заземление, чтобы не допустить фатальной ошибки. Если речь идет о замене главного ввода в многоквартирном доме, я настоятельно рекомендую вызывать профессионального электрика, так как работы в общедомовом щите без допуска запрещены.
Выбор необходимых материалов

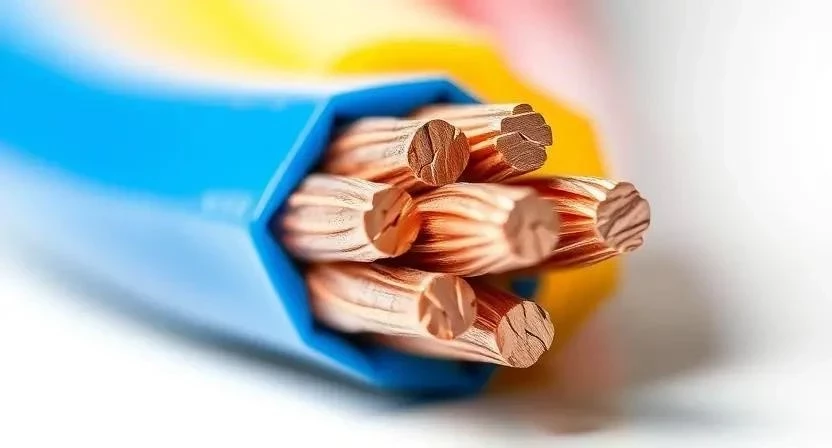

Для качественного монтажа я использую только сертифицированные компоненты. Основным кабелем для жилых помещений служит ВВГнг (виниловый, без галогенов, не поддерживающий горение). Для розеток беру сечение 2.5 мм², для освещения — 1.5 мм². В электрощит обязательно устанавливаются автоматические выключатели, УЗО (устройства защитного отключения) и реле напряжения для защиты техники от скачков вольтажа.
- Кабель ВВГнг 3х2.5 — силовые линии розеток.
- Кабель ВВГнг 3х1.5 — линии освещения.
- Автоматические выключатели — защита от перегрузок и КЗ.
- УЗО — защита людей от удара током.
- Реле напряжения — защита от перепадов вольтажа.
- Гофротруба ПВХ — защита кабеля в стенах.
- Подрозетники — основа для установки механизмов.
- Клеммники WAGO или гильзы — для надежного соединения.
Расход материалов зависит от площади, но в среднем на одну комнату уходит около 50-80 метров кабеля.
| Материал | Расход (примерно) | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 60 м | 70 руб/м | 4200 руб |
| Кабель ВВГнг 3х1.5 | 40 м | 50 руб/м | 2000 руб |
| Автоматы (16А, 10А) | 4 шт | 300 руб/шт | 1200 руб |
| УЗО (30мА) | 2 шт | 800 руб/шт | 1600 руб |
| Гофротруба 20мм | 100 м | 15 руб/м | 1500 руб |
Инструменты для электромонтажа
Качественный инструмент ускоряет работу и делает ее безопасной. Я никогда не экономлю на индикаторе напряжения — это главный прибор, который спасает жизнь. Для разделки проводов использую стриппер, чтобы не повредить жилу изоляцией. Если планируется заземление в частном доме, может потребоваться аренда спецтехники для забивки контура.
| Инструмент | Назначение | Важность | Примерная цена |
|---|---|---|---|

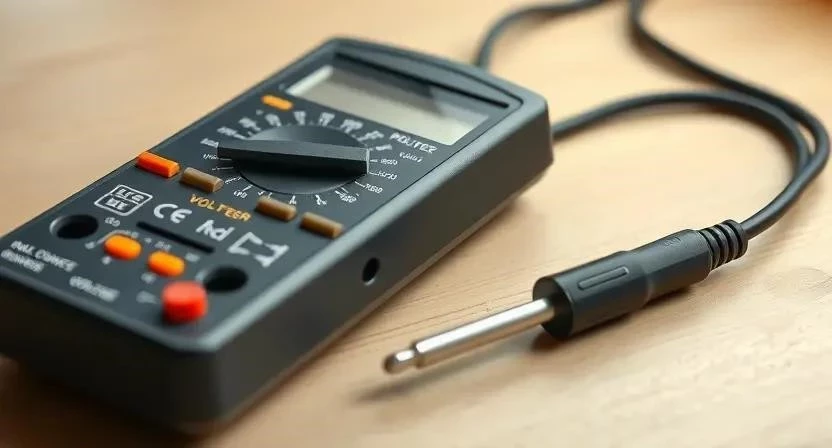

| Мультиметр | Замер напряжения и прозвонка | Обязательно | 1500-3000 руб |
| Индикатор напряжения | Поиск фазы в сети | Обязательно | 300-700 руб |
| Стриппер | Снятие изоляции с кабеля | Желательно | 800-1500 руб |
| Перфоратор | Штробление стен и отверстия | Обязательно | 5000-12000 руб |
| Кримпер | Обжим гильз и наконечников | Желательно | 1200-2500 руб |
Подготовка помещения к работе
Первым делом я полностью отключаю главный ввод питания в щитке. Проверка отсутствия напряжения мультиметром — обязательный ритуал. Всю мебель отодвигаю к центру комнаты и накрываю защитной пленкой, так как бетонная пыль от штробления проникает везде. Организую рабочее пространство так, чтобы под рукой всегда были расходники, а старые провода и обломки бетона сразу выносились в мешках.
Подготовка поверхностей стен
Разметка трасс выполняется строго по уровню. Штробление стен делаю перфоратором с пылесосом, чтобы не засыпать всю квартиру. Глубина штробы должна быть такой, чтобы кабель в гофре не выпирал наружу, иначе при штукатурке возникнут трещины. Подрозетники устанавливаю с помощью уровня, проверяя их соосность. Перед заделкой штроб и установкой коробок поверхность обязательно грунтую для лучшей адгезии раствора.
Пошаговый процесс монтажа электросети
Работа выполняется строго по этапам. Я заметил, что спешка на этапе разметки приводит к переделкам в конце, поэтому трачу на схему больше всего времени.
- Разработка схемы разводки (4-6 часов). Определяю точки расположения розеток, выключателей и щитка.
- Монтаж заземляющего контура (1 день). В частном доме забиваю стальные уголки и соединяю их сваркой.
- Прокладка кабельных линий (2-3 дня). Укладываю кабель в гофре по штробам, фиксирую клипсами.
- Установка подрозетников (1 день). Монтирую коробки в стены, выравниваю их по уровню.

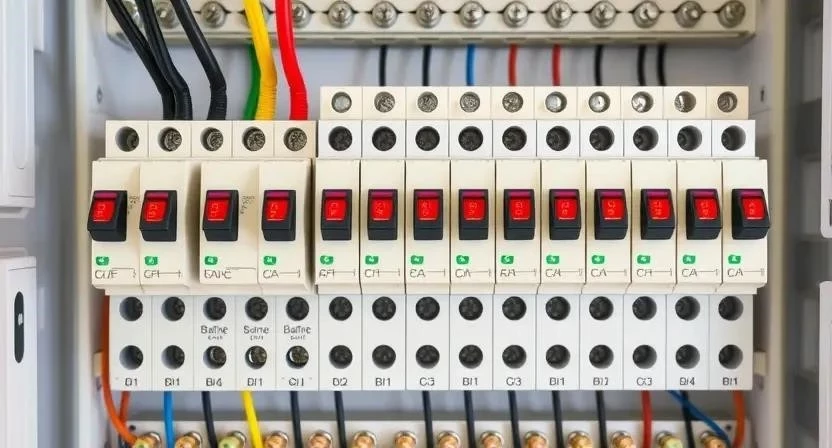

- Сборка электрощита (1 день). Распределяю автоматы и УЗО на DIN-рейке.
- Монтаж УЗО и автоматов (4-6 часов). Подключаю фазные и нулевые линии к защитной аппаратуре.
- Подключение потребителей (1-2 дня). Монтирую розетки, выключатели и светильники.
- Тестирование системы (3-5 часов). Проверяю подачу питания на каждой точке.
- Замер сопротивления изоляции (2-4 часа). Использую мегомметр для исключения утечек тока.
- Финальная проверка под нагрузкой (4 часа). Включаю мощные приборы, слежу за нагревом контактов.
| Этап работ | Время выполнения | Критический нюанс |
|---|---|---|
| Штробление и трассы | 3 дня | Соблюдение вертикалей и горизонталей |
| Монтаж щитка | 1 день | Правильная маркировка каждого автомата |
| Подключение точек | 2 дня | Надежный зажим жилы в клемме |
| Тестирование | 1 день | Проверка срабатывания кнопки «Тест» на УЗО |
| Сдача работ | 4 часа | Проверка всех цепей под нагрузкой |
Пример из практики: Однажды я столкнулся с тем, что при штроблении в старом доме попал в скрытую трубу водоснабжения. Чтобы этого не случилось, теперь я всегда использую детектор скрытой проводки и труб перед началом работ.
Технические тонкости и нюансы
Температурный режим кабеля ограничен — при перегреве изоляция плавится, что ведет к КЗ. В санузлах я всегда использую повышенную влагозащиту (IP44 и выше) и обязательно ставлю УЗО с током утечки 10мА. Важно подбирать автоматику одного бренда; разные производители могут иметь разную скорость срабатывания, что в критической ситуации создаст проблемы. После заделки штроб штукатуркой я даю стенам просохнуть минимум 3-5 дней перед чистовой отделкой.
Распространенные ошибки при монтаже
Новички часто пытаются сэкономить, используя кабель с заниженным сечением. Если поставить провод 1.5 мм² на мощный чайник и стиральную машину, он начнет греться, что приведет к оплавлению изоляции. Отсутствие заземления в квартире делает корпус прибора опасным при любой утечке тока. Также часто перегружают одну линию, вешая на один автомат все розетки в комнате.
- Использование алюминия вместе с медью без специальных клемм.
- Отсутствие УЗО на «мокрых» зонах (ванная, кухня).
- Слишком сильная затяжка винтов в автоматах (пережимают жилу).
- Прокладка кабеля без гофры в бетонных стенах.
- Игнорирование ПУЭ при расчете нагрузки на линию.
Пример из практики: Видел объект, где использовали дешевые китайские скрутки вместо WAGO. Через месяц в распределительной коробке началось искрение, и я заменил все соединения на обжимные гильзы, чтобы обеспечить надежный контакт.
Расчет стоимости электромонтажа
Цена зависит от объема работ и сложности. Самостоятельный монтаж экономит деньги на оплате труда, но требует покупки дорогого инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (кабель, щит) | 15 000 | 15 000 | 0 |
| Инструмент (базовый) | 7 000 | 0 (у мастера свой) | -7 000 |
| Работа по монтажу | 0 | 25 000 | 25 000 |
| Сборка щита | 0 | 5 000 | 5 000 |
| 22 000 | 45 000 | 23 000 |
Эксплуатация и уход за системой
После завершения работ сеть требует внимания. Я рекомендую раз в полгода подтягивать винтовые контакты в щитке, так как медь «течет» и соединение ослабевает. Обязательно раз в месяц нажимайте кнопку «Тест» на УЗО — если устройство не отключило питание, его нужно срочно менять. Помните, что автоматика имеет срок службы, и через 10-15 лет ее желательно обновить.
Современные альтернативы и умные решения
Сейчас можно обойтись без части штробления, используя беспроводные выключатели и умные реле. Я сам установил в спальне умное реле, которое позволяет управлять светом со смартфона и настраивать сценарии. Существуют разные типы заземления, и выбор зависит от типа дома.
- TN-S — раздельные нулевой и заземляющий проводники (самый безопасный).
- TN-C-S — совмещенный ноль и земля до главного щита.
- TT — создание собственного независимого контура заземления.
- Умные реле защиты — отключают питание при скачке напряжения за миллисекунды.
- Беспроводные выключатели — исключают необходимость прокладки кабеля к точке управления.
- Дифференциальные автоматы — объединяют функции автомата и УЗО в одном корпусе.
- Системы мониторинга энергопотребления — позволяют видеть расход тока в реальном времени.
Пример из практики: В одном из проектов я заменил обычные выключатели на систему с датчиками движения в коридоре. Это не только удобно, но и повысило безопасность, так как свет включается автоматически, когда человек заходит в темную зону.
Часто задаваемые вопросы (FAQ)
Можно ли ставить УЗО вместо автоматического выключателя?
Нет, это разные устройства. Автомат защищает кабель от перегрузки и КЗ, а УЗО защищает человека от удара током. Они работают в паре.
Как проверить, где фаза, а где ноль?
Для этого используется индикаторная отвертка или мультиметр. Индикатор загорается только при касании фазного провода.
Что делать при коротком замыкании?
Первым делом обесточьте линию через главный автомат. Не пытайтесь включать его снова, пока не найдете и не устраните причину замыкания.
Нужно ли заземлять однополярные розетки?
Да, использование розеток без заземления в современном доме опасно, особенно для техники с металлическим корпусом.
Какое сечение провода выбрать для кондиционера?
Обычно достаточно 2.5 мм², но нужно смотреть на мощность прибора и длину линии.
Можно ли использовать один автомат на всю квартиру?
Категорически нет. При аварии в одной розетке погаснет весь свет и выключится всё оборудование, а поиск поломки станет кошмаром.
Чем опасен алюминиевый провод?
Он хрупок, быстро окисляется и имеет свойство «вытекать» из зажимов, что приводит к искрению и пожарам.
Меры безопасности при электромонтаже
Работа с электричеством не прощает ошибок. Всегда используйте диэлектрические перчатки и защитные очки при штроблении. При работе с химией (герметики, очистители) обеспечьте проветривание помещения. Никогда не работайте под напряжением — даже если вам кажется, что «просто проверить». При работе на высоте используйте устойчивые стремянки, а не самодельные конструкции. Помните: электробезопасность начинается с дисциплины и строгого соблюдения ПУЭ.
