Неправильный монтаж электропроводки в гараже часто приводит к коротким замыканиям и пожарам из-за высокой нагрузки от инструментов. Реализация полноценной системы с заземлением занимает около 20–30 рабочих часов и требует базовых знаний электротехники. Средняя стоимость материалов для стандартного бокса составляет от 5 000 до 15 000 рублей. Правильная электробезопасность в гараже исключает риск поражения током при работе с металлоконструкциями.
Подготовка и базовые требования к работам
Монтаж электрики — задача средней сложности. Я всегда советую начинать с изучения правил устройства электроустановок. Без понимания того, чем отличается фаза от нуля, за дело браться опасно. Основной упор нужно сделать на защиту от перегрузок и утечек тока. Оптимальный срок проведения работ — выходные, когда можно выполнить все этапы без перерыва, чтобы сеть не оставалась в разобранном состоянии.

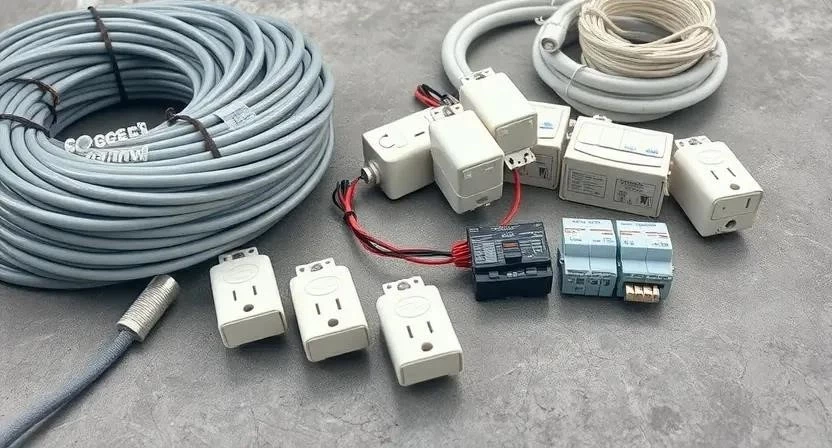

Перечень необходимых материалов
Для надежной сети я использую только медный кабель с негорючей изоляцией. В условиях гаража, где может быть сыро, выбор материалов определяет долговечность всей системы. Расход кабеля рассчитывается по фактической длине трасс с запасом 10% на изгибы и подключения.
- Кабель ВВГнг 3х2.5 (для розеток) — 30-50 метров
- Кабель ВВГнг 3х1.5 (для освещения) — 20-30 метров
- Автоматические выключатели (16А для розеток, 10А для света) — 3-5 шт.
- УЗО (устройство защитного отключения) на 30мА — 1-2 шт.
- Распределительный щиток на DIN-рейку — 1 шт.
- Розетки с заземлением (степень защиты IP44 и выше) — 4-6 шт.
- Выключатели влагозащищенные — 1-2 шт.
- Гофрированная труба ПВХ или ПНД — 20-40 метров
Таблица 1. Спецификация материалов и их назначение
| Материал | Назначение | Примерный расход на 20 м2 | Средняя цена за ед. |
|---|---|---|---|
| ВВГнг 3х2.5 | Силовые линии (розетки) | 40 м | 80 руб/м |
| ВВГнг 3х1.5 | Линии освещения | 25 м | 60 руб/м |
| Гофра 20 мм | Защита кабеля | 50 м | 25 руб/м |
| УЗО 25А/30мА | Защита от утечек тока | 1 шт. | 1200 руб |
| Щиток (6 модулей) | Сборка автоматов | 1 шт. | 800 руб |

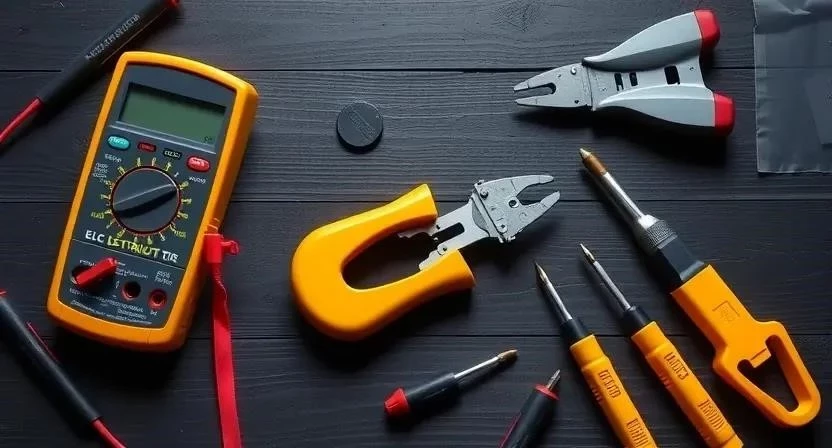

Инструментарий для электромонтажа
Качественный инструмент упрощает работу и гарантирует плотность соединений. Я рекомендую использовать профессиональный стриппер, чтобы не повредить жилы кабеля при зачистке. Если бюджет ограничен, некоторые позиции можно взять в аренду в строительном магазине.
- Стриппер — для быстрой и аккуратной зачистки изоляции
- Мультиметр — проверка целостности цепей и напряжения
- Набор отверток (шлицевая и крестовая) — затяжка клемм
- Перфоратор с бурами 6-8 мм — крепление гофры и подрозетников
- Строительный уровень — ровная установка розеток и щитка
- Кусачки/бокорезы — обрезка кабеля
- Индикаторная отвертка — поиск фазы в сети
Организация пространства в помещении
Сначала нужно полностью освободить гараж от автомобиля и крупного оборудования. Стены очищаются от пыли и старого мусора. Я всегда планирую расположение розеток исходя из мест установки верстака, компрессора и зарядного устройства для АКБ. Важно оставить свободный доступ к распределительному щиту.
Подготовка поверхностей для прокладки сети
Разметка трасс выполняется с помощью карандаша и уровня. Я прокладываю кабель строго вертикально и горизонтально — так проще избежать случайного повреждения стены в будущем. Если стены из бетона, выполняется штробление. В кирпичных или деревянных постройках я монтирую кабель-каналы или гофру открытым способом. Перед креплением элементов я обрабатываю места примыкания грунтовкой, чтобы дюбели держались крепче, особенно в сырых зонах.
Пошаговый алгоритм монтажа сети
Процесс требует строгого соблюдения последовательности. Я заметил, что спешка на этапе заземления приводит к переделке всей системы. Работа должна проходить при температуре не ниже +5 градусов, чтобы изоляция кабеля оставалась эластичной.
- Составление схемы. Рисую план расположения всех точек потребления и расчет нагрузок (1 час).
- Создание контура заземления. Забиваю заземляющий электрод в грунт и соединяю его с вводом в гараж (4-6 часов).

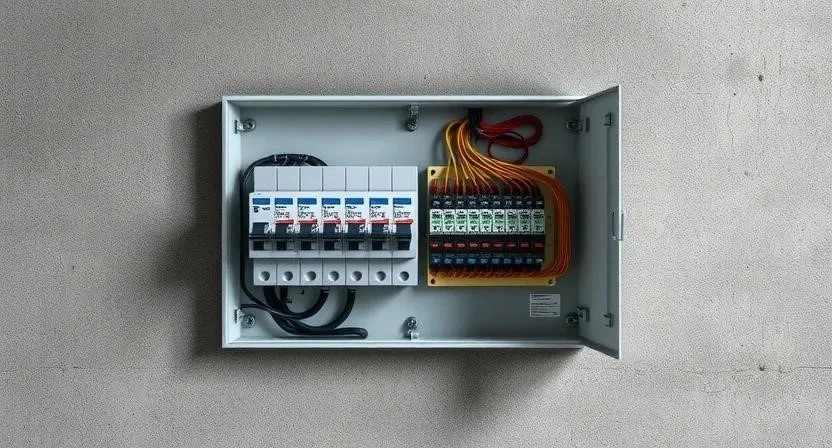

- Монтаж щитка. Закрепляю распределительный короб на высоте 1.5-1.7 метра от пола (1 час).
- Установка защиты. Монтирую на DIN-рейку УЗО и автоматические выключатели (2 часа).
- Прокладка кабеля. Укладываю ВВГнг в гофру по намеченным трассам (5-8 часов).
- Монтаж коробок. Устанавливаю распределительные коробки в верхней части стен (2 часа).
- Подключение розеток. Монтирую механизмы и подключаю жилы (фаза, ноль, земля) (3 часа).
- Освещение. Устанавливаю светильники и выключатели (2 часа).
- Тестирование цепей. Проверяю отсутствие короткого замыкания с помощью мультиметра (1 час).
- Запуск. Подаю напряжение и проверяю работу под нагрузкой (1 час).
Таблица 2. График выполнения работ
| Этап работы | Время | Особенности |
|---|---|---|
| Проектирование и разметка | 2 часа | Точный расчет длины кабеля |
| Земляные работы (заземление) | 5 часов | Глубина заложения электрода 2м+ |
| Монтаж трасс (гофра/кабель) | 8 часов | Крепление каждые 50-70 см |
| Сборка щитка и подключение | 4 часа | Проверка затяжки всех винтов |
| Пусконаладка | 2 часа | Замер напряжения на розетках |

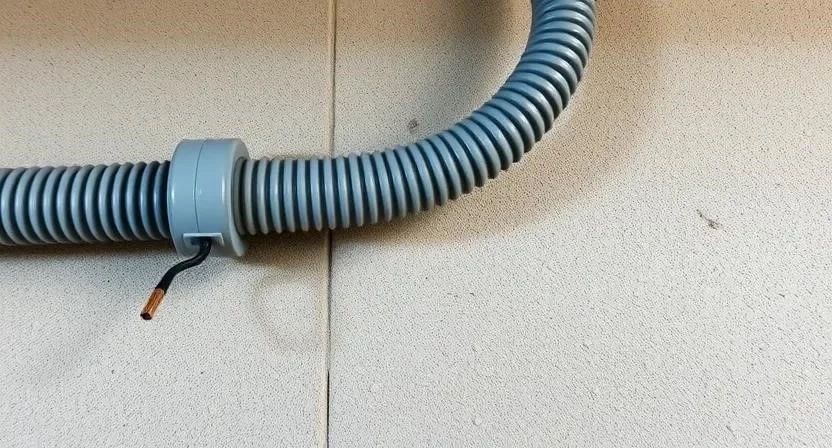

Пример из опыта: Однажды я решил сэкономить и проложил кабель без гофры по бетонной стене. Через год заметил, что в месте трения о край плиты изоляция начала перетираться. Теперь я всегда использую ПВХ-гофру, даже если монтаж открытый.
Технические нюансы и требования
В гараже часто бывает высокая влажность и перепады температур. Это влияет на выбор оборудования. Я использую розетки со степенью защиты IP44 — они имеют защитные шторки и плотное прилегание крышки. Это предотвращает попадание пыли и брызг воды внутрь механизма. Все оборудование должно быть совместимо по току: автомат на 16А ставится на кабель 2.5 мм2, чтобы провод не перегрелся раньше, чем сработает защита.
Таблица 3. Подбор сечения кабеля по нагрузке
| Мощность приборов | Сечение кабеля | Номинал автомата | Применение |
|---|---|---|---|
| До 2.2 кВт | 1.5 мм2 | 10А | Освещение, мелкая техника |
| До 3.5 кВт | 2.5 мм2 | 16А | Розетки, электроинструмент |
| До 5.5 кВт | 4.0 мм2 | 25А | Мощные станки, сварка |
| До 7.0 кВт | 6.0 мм2 | 32А | Магистральный ввод |
| Свыше 7 кВт | 10 мм2 | 40А+ | Промышленное оборудование |
Типичные ошибки новичков
Многие пытаются сэкономить на безопасности, что в гараже недопустимо. Я часто вижу одну и ту же ошибку: использование тонких проводов для мощных приборов. Это приводит к оплавлению изоляции внутри стен.
- Отсутствие заземления. Без него корпус станка под напряжением может ударить током.
- Отказ от УЗО. При утечке тока в сыром помещении автомат может не сработать, а УЗО спасет жизнь.
- Использование алюминия. Он хрупок и окисляется, что создает риск пожара в местах соединений.
- Слишком мало розеток. Использование удлинителей-«пилотников» создает лишние точки перегрева.
- Монтаж в сырых зонах без защиты. Обычные бытовые розетки в гараже быстро выходят из строя из-за коррозии.
Пример из опыта: Сосед установил сварочный аппарат на линию с автоматом 10А и кабелем 1.5 мм2. Через десять минут работы провод в распределительной коробке начал дымить. Пришлось переделывать всю линию на 2.5 мм2 с автоматом 16А.
Расчет затрат на электромонтаж
Стоимость зависит от площади гаража и сложности схемы. При самостоятельном монтаже основные траты уходят на качественные комплектующие. Найм мастера увеличивает смету почти в два раза, но дает гарантию правильности сборки.
Таблица 4. Сравнение стоимости реализации
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (базовый набор) | 8 000 | 8 000 | 0 |
| Работа по монтажу | 0 | 7 000 | 7 000 |
| Пусконаладка и замеры | 0 | 2 000 | 2 000 |
| Расходники (дюбели, стяжки) | 500 | 500 | 0 |
| 8 500 | 17 500 | 9 000 |
Эксплуатация и уход за сетью
После завершения работ сеть требует периодического контроля. Я рекомендую раз в полгода проверять затяжку винтовых соединений в щитке и розетках, так как от вибраций и перепадов температур контакты могут ослабнуть. Обязательно нажимайте кнопку «Тест» на УЗО раз в месяц — это подтверждает работоспособность защиты. Помните, что изоляция кабеля имеет срок службы, и при появлении трещин ее нужно менять. Мощное оборудование, например, электросварку, подключайте только в специально выделенную розетку.
Альтернативные способы организации питания
Если полноценная проводка невозможна, можно рассмотреть модульные системы электроснабжения. Это готовые блоки с розетками и автоматами, которые крепятся на шинопровод. Также существуют переносные блоки питания, но они подходят только для легких работ. Сравнивая открытый и скрытый монтаж, я выбираю открытый в гофре: он проще в обслуживании и позволяет легко добавить новую розетку без штробления стен.
Ответы на частые вопросы
Можно ли использовать алюминиевый провод?
Категорически нет. Алюминий имеет плохую адгезию в клеммах, быстро окисляется и ломается при изгибе.
Какое сечение кабеля выбрать для розеток?
Стандартом является медный кабель 2.5 мм2. Этого достаточно для большинства инструментов.
Обязательно ли ставить УЗО в гараже?
Да, это критически важно. Гараж — зона повышенной влажности, где риск удара током выше, чем в квартире.
Как сделать заземление своими руками?
Необходимо забить в землю стальной уголок или специальный электрод на глубину 2-3 метра и соединить его с шиной заземления в щитке медным проводом сечением не менее 6 мм2.
Какую степень защиты IP выбрать для розеток?
Оптимальный вариант — IP44. Она защищает от брызг и твердых частиц крупнее 1 мм.
Что делать, если выбивает автомат при включении сварки?
Скорее всего, мощность аппарата превышает номинал автомата. Нужно проверить сечение кабеля и, если оно позволяет, заменить автомат на более мощный (например, с 16А на 25А).
Как часто нужно проверять электропроводку?
Визуальный осмотр и проверка контактов — раз в полгода. Тестирование УЗО — ежемесячно.
Можно ли объединять освещение и розетки в одну линию?
Не рекомендую. При коротком замыкании в розетке вы останетесь в полной темноте, что опасно при аварии.
Пример из опыта: Я однажды объединил свет и розетки в одну группу. Когда в старом шуруповерте сгорел мотор и выбил автомат, я оказался в темном гараже с работающим станком. С тех пор свет и силовые линии у меня всегда разделены разными автоматами.
Меры безопасности при работе
Электричество не прощает ошибок. При монтаже обязательно используйте диэлектрические перчатки и защитные очки. Если работаете с перфоратором в бетонных стенах, надевайте респиратор, чтобы не вдыхать бетонную пыль. Никогда не проводите работы под напряжением — первым делом отключайте вводной автомат. При работе с химией (герметики, очистители) обеспечьте сквозное проветривание помещения. Помните: любые сомнения в правильности подключения должны приводить к вызову профессионального электрика.
