Монтаж системы электробезопасности в частном доме начинается с создания контура и установки защитной автоматики. Это трудоемкий процесс, требующий базовых знаний электрики и физической выносливости. Обычно работы занимают от двух до трех дней. Правильно настроенные заземление и УЗО спасают жизнь при пробое изоляции. Без этой защиты любой старый чайник может превратить металлический корпус в источник опасного напряжения.
Особенности подготовки к работам
Прежде чем браться за инструмент, оцените свои силы. Если вы никогда не держали в руках мультиметр, лучше позвать напарника. Базовые навыки работы с кабелем и понимание того, где фаза, а где ноль, обязательны. Монтаж контура заземления своими руками требует времени и внимания. Обновлять систему защиты необходимо, если вы добавили в дом мощную технику или заметили искрение в розетках.
Комплектующие для системы защиты
Для работы понадобится набор надежных комплектующих. Я всегда выбираю медь для внутренних соединений, так как она долговечнее и лучше проводит ток. Важно покупать сертифицированные устройства, чтобы защита сработала в критический момент.
- Стальные уголки (электроды) для забивки в грунт

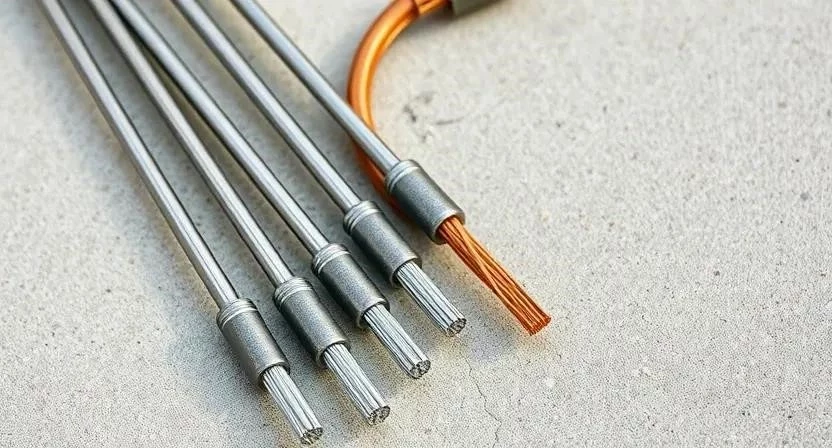

- Медный провод сечением 10-16 мм2
- УЗО (дифференциальный выключатель) подходящего номинала
- Шины заземления (PE) из меди или латуни

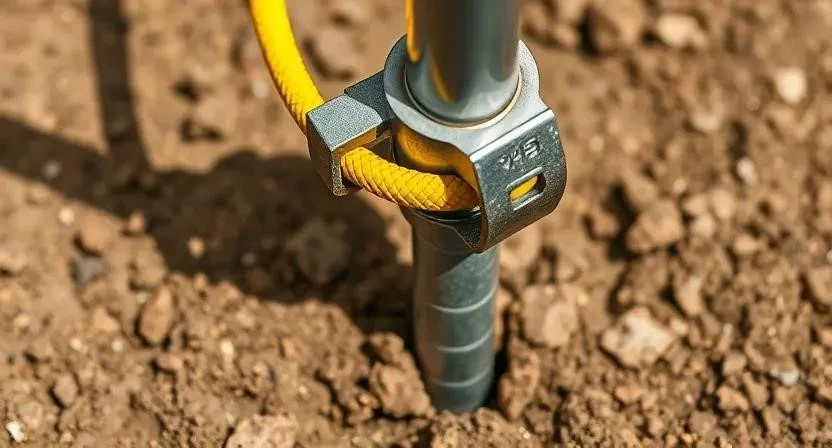

- Зажимные хомуты для соединения стали и меди
- Гофротруба для защиты кабеля в земле
- Сварочные электроды (при использовании сварки)
- Термоусадочные трубки для изоляции стыков
Примерный расчет материалов для стандартного дома:
| Материал | Количество | Расход на м2/погонный м | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Стальной уголок 50х50 | 3 шт по 2.5м | — | 800 руб. | 2400 руб. |
| Провод ПВ-3 (16 мм2) | 15 метров | — | 150 руб/м | 2250 руб. |
| УЗО (30мА) | 2 шт | — | 1200 руб. | 2400 руб. |
| Шина PE | 1 шт | — | 400 руб. | 400 руб. |
| Гофротруба (20мм) | 10 метров | 1 м/п | 40 руб/м | 400 руб. |
Инструментарий мастера
Инструментарий должен быть под рукой, чтобы не бегать в магазин каждые полчаса. Некоторые позиции, вроде мощного перфоратора, можно взять в аренду, если нет своего.
- Перфоратор — для ввода кабеля в помещение через фундамент
- Кувалда — забивать вертикальные электроды в почву
- Мультиметр — замер сопротивления контура и проверка фазы
- Стриппер — аккуратное снятие изоляции с жил
- Набор отверток (шлиц и крест) — монтаж УЗО и шин
- Уровень — установка электрощита строго по горизонтали
- Рулетка — точная разметка траншей на участке
Организация рабочего пространства
Сначала разберите всё вокруг электрощита. Доступ должен быть свободным, чтобы удобно было монтировать шины и УЗО. На участке отметьте место под контур — подальше от газовых труб и водопровода. Оградите зону работ, чтобы никто случайно не наступил в открытую траншею.
Работа с грунтом и площадкой
Почва сильно влияет на итоговое сопротивление. В глинистом грунте оно ниже, а в песчаном приходится попотеть и добавить больше электродов. Я заметил, что в песчаной почве приходится забивать в два раза больше стержней для достижения нормы. Очистите землю от крупных камней и строительного мусора. Глубина заложения электродов должна быть ниже уровня промерзания почвы, обычно это 1.5–2 метра. Проверьте готовность площадки перед началом разметки.
Технология монтажа по шагам
Теперь переходим к самому процессу. Я один раз ошибся, не зачистив концы проводов до блеска, и потратил лишние три часа на поиск причины плохого контакта. Будьте внимательны к деталям.
- Выбор схемы заземления (TT, TN-C-S). Определитесь с типом системы в зависимости от ввода электричества. (Время: 1 час)
- Разметка и рытье траншей. Прокопайте канавы глубиной 70-80 см под горизонтальный проводник. (Время: 4 часа)
- Забивка электродов. Установите вертикальные стержни с шагом не менее 2.5 метров. (Время: 3 часа)
- Соединение электродов. Сварите или зажмите их горизонтальным проводником. (Время: 2 часа)
- Прокладка кабеля. Протяните защитный провод от контура к электрощиту в гофре. (Время: 3 часа)

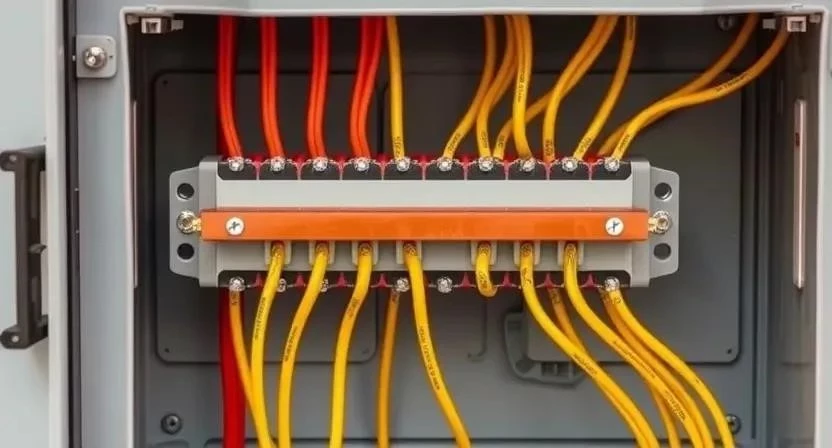

- Установка шины PE. Закрепите шину заземления в щитке, изолировав её от корпуса. (Время: 1 час)
- Монтаж УЗО. Установите устройство в DIN-рейку общей схемы. (Время: 1 час)
- Подключение проводов. Соедините фазный и нулевой провода с соответствующими клеммами УЗО. (Время: 1 час)
- Соединение с розетками. Разведите защитный проводник по всем точкам питания. (Время: 4 часа)
- Проверка целостности. Прозвоните цепь от розетки до заземляющего электрода. (Время: 1 час)
- Тестирование УЗО. Нажмите кнопку «Тест» — питание должно мгновенно отключиться. (Время: 10 мин)
- Измерение сопротивления. Используйте прибор для замера Омов (норма до 4 Ом). (Время: 1 час)
Меры безопасности при выполнении:
- Полностью отключите питание на вводе в дом.
- Используйте диэлектрические перчатки и защитные очки.
- Наденьте респиратор при сверлении бетонного фундамента.
- Не проводите земляные работы в сильный дождь.
- Проверьте отсутствие скрытых кабелей в стенах перед сверлением.
- Используйте только исправный и заземленный электроинструмент.
- Проветривайте помещение при использовании сварочного аппарата.
Технические нюансы и тонкости
Помните, что зимой замерзшая почва хуже проводит ток. Влажность, напротив, помогает снизить сопротивление. Если соединяете медь со сталью, обязательно используйте специальные переходные зажимы. В противном случае электрохимическая коррозия съест контакт за пару лет. Дайте всем резьбовым соединениям «отстояться» перед финальным затягиванием болтов.
Типичные ошибки новичков
Многие путают заземление и зануление. Зануление в частном доме — это огромный риск получить фазу на корпусе стиральной машины при обрыве нуля на линии. Еще одна беда — неправильный подбор тока утечки УЗО. Поставите 30мА там, где нужно 10мА (для влажных зон), и защита просто не сработает. Плохой контакт в шине приведет к локальному нагреву и искрению.
Расчет затрат на установку
Считаем деньги. Своими руками выйдет дешевле, но потребует вашего времени и усилий. При найме мастера вы платите за гарантию и профессиональное оборудование для замеров.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Материалы | 7000 | 8500 | 1500 (наценка) |
| Работа по монтажу | 0 | 12000 | 12000 руб. |
| Замер сопротивления | 0 (аренда прибора 500) | 2000 | 1500 руб. |
| 7500 | 22500 | 15000 руб. |
Регламент обслуживания системы
Система не вечна. Раз в месяц нажимайте кнопку «Тест» на УЗО, чтобы внутренний механизм не закис. Раз в год проверяйте сопротивление контура, особенно после сильных засух. Срок службы стальных электродов составляет около 15-20 лет, медных — значительно дольше. Осматривайте места выхода кабеля из земли на предмет повреждений.
Альтернативные способы защиты
Можно не возиться с уголками, а купить готовый комплект заземления с модульными стержнями. Это быстрее и часто надежнее за счет специального покрытия. Также рассмотрите дифференциальные автоматы. Они объединяют в себе функции УЗО и обычного автомата, экономя место в щитке, хотя стоят дороже.
| Схема | Особенности | Безопасность | Сложность монтажа |
|---|---|---|---|
| TN-C-S | Общий ноль и земля на вводе | Высокая | Средняя |
| TN-S | Раздельные N и PE с подстанции | Максимальная | Высокая |
| TT | Свой отдельный контур | Средняя (нужно УЗО) | Низкая |
Для правильного подбора УЗО используйте следующую таблицу:
| Группа потребителей | Рекомендуемый ток утечки | Назначение |
|---|---|---|
| Ванная комната | 10 мА | Защита в зонах с высокой влажностью |
| Жилые комнаты | 30 мА | Общая защита розеточных групп |
| Уличные розетки | 30 мА | Защита от протечек на открытом воздухе |
| Вводной щит | 100-300 мА | Противопожарная защита всего дома |
| Кухня | 30 мА | Защита мощных бытовых приборов |
Ответы на частые вопросы
Можно ли ставить УЗО без заземления?
Да, УЗО будет работать и отключит ток при утечке через человека. Однако заземление делает систему безопаснее, так как ток утечки уйдет в землю до того, как вы коснетесь прибора.
Чем отличается УЗО от дифавтомата?
УЗО защищает только от утечек тока и коротких замыканий (если стоит в паре с автоматом). Дифавтомат делает всё сразу: защищает от перегрузки, КЗ и утечек.
Какое сечение провода выбрать?
Для основного контура заземления используйте медь от 10 мм2 или сталь от 16 мм2.
Как часто проверять контур?
Рекомендую делать замер сопротивления раз в год, желательно в самый засушливый период лета.
Что делать, если УЗО постоянно выбивает?
Ищите прибор с поврежденной изоляцией. Отключайте всю технику по очереди, пока УЗО не перестанет срабатывать.
Какое сопротивление считается нормой?
Для частного дома общепринятая норма — не более 4 Ом.
Можно ли использовать водопроводную трубу?
Категорически нельзя! Это опасно для всех соседей по линии водопровода и может привести к поражению током в душе.
