Удар молнии способен за доли секунды вывести из строя всю электронику в доме и вызвать пожар. Чтобы этого избежать, нужна грамотная защита от молнии и грозы: эффективные способы избежать удара током включают установку специального оборудования. Монтаж полноценной системы занимает от двух до пяти дней. Стоимость материалов для частного коттеджа обычно начинается от 15 000 рублей. Правильный подход к безопасности спасает жизни и имущество.
Основы электробезопасности при грозе
Электрический разряд возникает из-за огромной разности потенциалов между облаком и землей. Я заметил, что в открытой местности или на возвышенностях риски возрастают в разы. Статический заряд накапливается на самых высоких точках строения. Для работы с грозозащитой потребуются базовые навыки электрики: умение пользоваться мультиметром и понимание принципов заземления. Монтаж лучше проводить в сухой сезон, когда почва позволяет комфортно копать траншеи для контура.
Комплектующие для системы молниезащиты
Выбор материалов напрямую влияет на надежность всей конструкции. Я всегда советую использовать сертифицированные элементы, чтобы избежать перегрева кабеля при прохождении тока. Для полноценного контура потребуются следующие позиции:
- Молниеприемник (стержневой или тросовый) — 1-2 шт.
- Токоотвод из оцинкованной стали — 20-50 метров.
- Заземляющий электрод (вертикальный стержень) — 3-5 шт.
- Держатели токоотвода (крепления к стене) — 10-15 шт.
- Соединительные зажимы и муфты — 1 комплект.
- УЗИП (устройство защиты от импульсных перенапряжений) — 1-2 шт.
- Провод заземления (ПВ-3 или стальная полоса) — по расчету.
- Антикоррозийная мастика для соединений — 1 туба.
Расход материалов зависит от площади кровли и высоты здания. Ниже приведена таблица с примерными расчетами для среднего дома.
| Материал | Количество | Расход на объект | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Молниеприемник (Cu) | 1 шт. | 1 шт. на конёк | 3 500 руб. | 3 500 руб. |
| Токоотвод (сталь) | 30 м | по периметру | 250 руб./м | 7 500 руб. |
| Стержень заземления | 3 шт. | 3 м на точку | 1 200 руб. | 3 600 руб. |
| Зажимы соединительные | 12 шт. | по точкам стыка | 150 руб. | 1 800 руб. |
| УЗИП (Класс B+C) | 1 шт. | в электрощит | 4 000 руб. | 4 000 руб. |

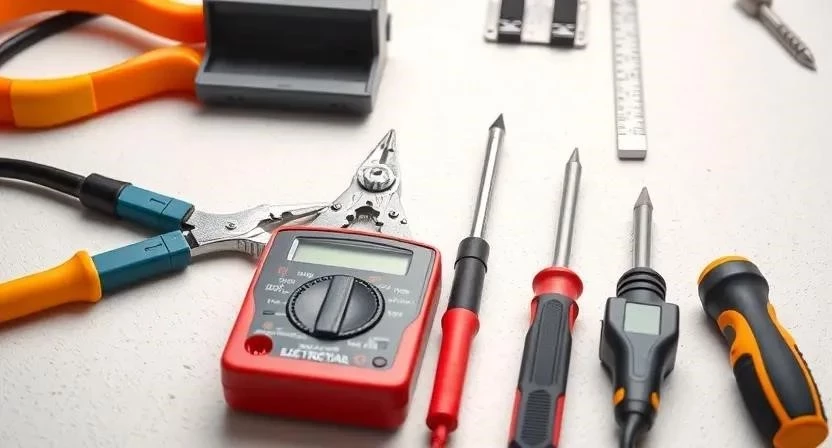

Инструментарий для монтажа
Качественный инструмент упрощает работу и гарантирует плотность соединений. Без надежного контакта система превратится в бесполезный кусок металла. Мне в свое время помогла аренда профессионального перфоратора, так как стены из бетона требовали мощного удара.
- Перфоратор — для сверления отверстий под крепления токоотводов.
- Мультиметр — проверка сопротивления заземления и целостности цепи.
- Лопата (штыковая) — рытье траншей под контур заземления.
- Зажимы и ключи — для плотной фиксации металлических элементов.
- Уровень — установка молниеприемника строго вертикально.
- Стриппер или нож — зачистка изоляции проводов.
- Рулетка — разметка зон защиты и интервалов креплений.
Подготовка здания к установке
Первым делом я провожу детальный осмотр кровли и фасада. Важно найти самые высокие точки, куда вероятнее всего ударит молния. Оцениваю наличие металлических элементов на крыше, таких как антенны или флюгеры. Вокруг дома организую зону работ, убирая легковоспламеняющиеся материалы. Особое внимание уделяю защите окружающих объектов, чтобы during монтажа не повредить кабели связи или водопровод.
Работа с поверхностями и креплениями
Места установки держателей должны быть идеально чистыми. Я очищаю поверхности от пыли, ржавчины и старой краски металлической щеткой. Проверяю проводимость всех используемых материалов, так как любой окисел создает лишнее сопротивление. Если использую стальные элементы, обязательно обрабатываю их антикоррозийными средствами в местах срезов. Это предотвращает гниение металла через пару лет. Готовность поверхности подтверждаю отсутствием люфтов при пробном прикладывании креплений.
Пошаговая установка системы грозозащиты
Процесс требует строгого соблюдения последовательности. Одна ошибка в цепи может привести к тому, что ток пойдет не в землю, а в стены дома. Однажды я столкнулся с тем, что из-за плохого зажима токоотвод просто «отстрелил» при сильном ветре, что создало опасную ситуацию.
- Расчет зоны защиты. Определяю радиус действия молниеприемника с помощью метода «катящейся сферы» или конуса. (Время: 2 часа)

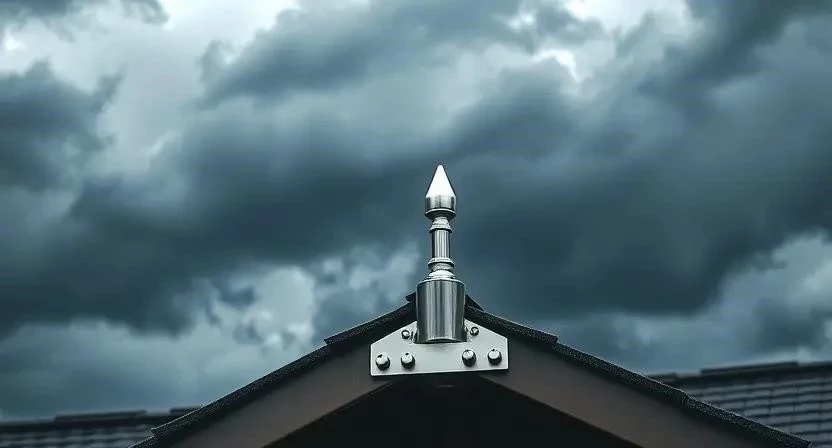

- Установка молниеприемника. Фиксирую шпиль на коньке крыши, обеспечивая его надежную устойчивость. (Время: 3 часа)
- Монтаж токоотводных линий. Прокладываю проводник от приемника вниз по фасаду, закрепляя его каждые 0.5-1 метр. (Время: 5 часов)

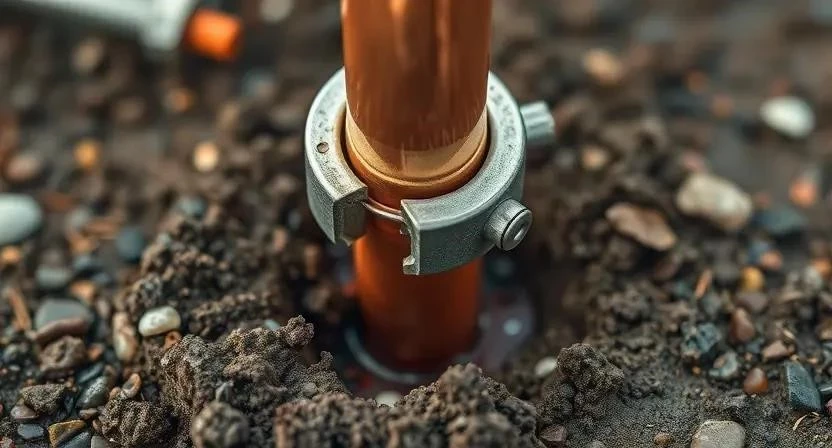

- Организация контура заземления. Забиваю электроды в почву на глубину 2.5-3 метра с интервалом 3 метра друг от друга. (Время: 8 часов)
- Соединение всех элементов. Скрепляю токоотвод с заземляющим контуром с помощью стальных полос или толстого кабеля. (Время: 3 часа)

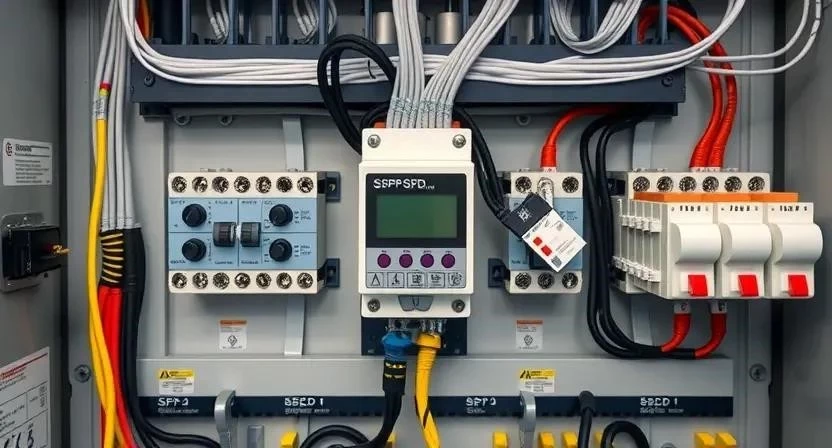

- Установка УЗИП в электрощит. Монтирую устройство защиты от перенапряжений для спасения бытовой техники. (Время: 2 часа)
- Проверка целостности цепи. С помощью мультиметра проверяю отсутствие разрывов в линии. (Время: 1 час)
- Тестирование сопротивления. Измеряю сопротивление заземления; оно должно быть не более 10 Ом. (Время: 2 часа)
- Изоляция соединений. Обрабатываю все открытые стыки гидроизоляционной лентой или мастикой. (Время: 2 часа)
- Финальная проверка безопасности. Убеждаюсь, что токоотвод не касается газовых труб или водостоков. (Время: 1 час)
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и расчет | 2 ч. | Точный расчет радиуса защиты |
| Монтаж на кровле | 3 ч. | Использование страховочного пояса |
| Прокладка токоотвода | 5 ч. | Соблюдение вертикальности линий |
| Земляные работы | 8 ч. | Забивка электродов до отказа |
| Электрические замеры | 3 ч. | Проверка сопротивления (Ом) |
Технические нюансы и особенности
Тип почвы критически влияет на эффективность заземления. В песчаных грунтах сопротивление выше, поэтому я увеличиваю количество электродов или использую дополнительные соединительные полосы. Температурный режим также важен: зимой почва промерзает, и проводимость падает. Чтобы избежать электрохимической коррозии, я никогда не соединяю медь и сталь напрямую. Использую специальные переходные зажимы, иначе в месте контакта металл разрушится за один сезон.
Типичные ошибки при монтаже
Новички часто пытаются сэкономить, что приводит к катастрофе. Я видел случаи, когда вместо полноценного токоотвода использовали обычный стальной трос, который просто расплавился при первом же ударе. Основные промахи:
- Полное отсутствие контура заземления (ток остается в конструкции дома).
- Применение слишком тонких проводов, не способных выдержать силу тока.
- Неправильный расчет высоты молниеотвода, из-за чего часть дома остается незащищенной.
- Игнорирование защиты электроприборов (отсутствие УЗИП в щитке).
- Прокладка токоотвода вплотную к горючим материалам или пластиковым трубам.
Стоимость реализации проекта
Цена зависит от сложности рельефа и выбранных материалов. Самостоятельный монтаж позволяет сэкономить на оплате труда, но требует наличия инструмента и знаний. В таблице приведено сравнение затрат.
| Статья расходов | Своими руками | С мастером (бригада) | Экономия |
|---|---|---|---|
| Материалы | 18 000 руб. | 22 000 руб. | 4 000 руб. |
| Работа по монтажу | 0 руб. | 15 000 руб. | 15 000 руб. |
| Замеры сопротивления | 0 руб. (аренда прибора) | 3 000 руб. | 3 000 руб. |
| Расходники (крепеж) | 2 000 руб. | 3 000 руб. | 1 000 руб. |
| 20 000 руб. | 43 000 руб. | 23 000 руб. |
Обслуживание системы после установки
Грозозащита не является вечной. Я рекомендую проводить ежегодный осмотр системы перед началом сезона гроз (обычно в апреле-мае). Обязательно измеряю сопротивление заземления, так как почва может дать усадку или окислиться. Проверяю все точки крепления токоотвода на предмет ослабления зажимов. Срок службы качественной системы из меди составляет до 25 лет, оцинкованная сталь служит около 15 лет.
Альтернативные методы защиты
Существуют и более современные решения. Активная молниезащита использует специальные излучатели, которые создают зону защиты большего радиуса. Также применяется химическое заземление — заполнение скважины специальным электролитом для снижения сопротивления в сухих почвах. Я однажды устанавливал такую систему в степной зоне, и это был единственный способ добиться нужных 10 Ом.
| Тип защиты | Принцип работы | Цена | Применение |
|---|---|---|---|
| Пассивная | Прием и отвод тока | Низкая | Частные дома, дачи |
| Активная | Притяжение разряда | Высокая | Промышленные объекты |
| Химическая | Снижение сопротивления | Средняя | Песчаные, скалистые почвы |
| Комплексная | Синтез всех методов | Очень высокая | Ценные объекты, дата-центры |
Ответы на частые вопросы
Можно ли находиться в машине во время грозы?
Да, металлический корпус автомобиля работает как клетка Фарадея, отводя заряд по поверхности в землю. Это одно из самых безопасных мест.
Помогает ли обычный сетевой фильтр от молнии?
Нет, бытовой фильтр защищает от мелких скачков. При прямом ударе молнии он сгорит вместе с техникой. Нужен полноценный УЗИП.
Нужно ли заземлять телевизионную антенну?
Обязательно. Антенна — это фактически маленький молниеприемник. Без заземления разряд пойдет прямо в телевизор.
Что делать, если я нахожусь в лесу во время грозы?
Нужно отойти от высоких одиноко стоящих деревьев. Лучше всего присесть на корточки в низине, подальше от металлических предметов.
Можно ли использовать стальной трос вместо токоотвода?
Не рекомендую. Трос имеет слишком большое сопротивление и может перегреться, что приведет к возгоранию прилегающих материалов.
Как часто нужно проверять заземление?
Раз в год. Оптимально делать это весной, чтобы убедиться в исправности системы до начала грозовых сезонов.
Поможет ли молниеотвод, если дом низкий?
Да, даже одноэтажный дом может стать целью разряда, если он выше соседних объектов или находится на открытом пространстве.
Безопасно ли использовать медные провода в заземлении?
Медь отличный проводник, но она дорога и подвержена краже. Я предпочитаю использовать оцинкованную сталь для контура и медь для верхних элементов.
Меры безопасности при работах
Работа на высоте требует обязательного использования страховочного пояса. При рытье траншей будьте осторожны, чтобы не перебить кабели электроснабжения или газовые трубы. При установке УЗИП в щитке обязательно обесточьте всю сеть. Используйте защитные перчатки и очки при сверлении бетона. Никогда не приступайте к монтажу, если на небе уже появились грозовые тучи — это смертельно опасно.
