Резкий скачок напряжения в сети может за секунду сжечь блок питания дорогого компьютера или плату современного холодильника. Монтаж защитных устройств занимает около 3 часов, а стоимость базового комплекта начинается от 3 000 рублей. Правильная защита от перенапряжения избавляет от необходимости покупать новую технику после каждой сильной грозы или аварии на подстанции. Это обязательный этап электромонтажа в любом жилом помещении.
Особенности подготовки к монтажу
Сложность работ оценивается как средняя. Для качественного выполнения потребуется базовый навык работы с электрикой и понимание того, как устроены фаза и ноль. Я рекомендую привлекать специалиста, если вы никогда не открывали электрощит. В среднем процесс установки занимает от 2 до 4 часов. Ставить защиту нужно обязательно, если в вашем районе часто мигает свет, вы живете в частном секторе или в доме со старой алюминиевой проводкой.
Перечень необходимых материалов
Для полноценной защиты потребуется комплекс устройств. Я обычно комбинирую реле напряжения с УЗП для максимального эффекта. Важно использовать качественный медный кабель, чтобы избежать перегрева контактов.
- Реле напряжения (на DIN-рейку)
- Устройство защиты от перенапряжения (УЗП)

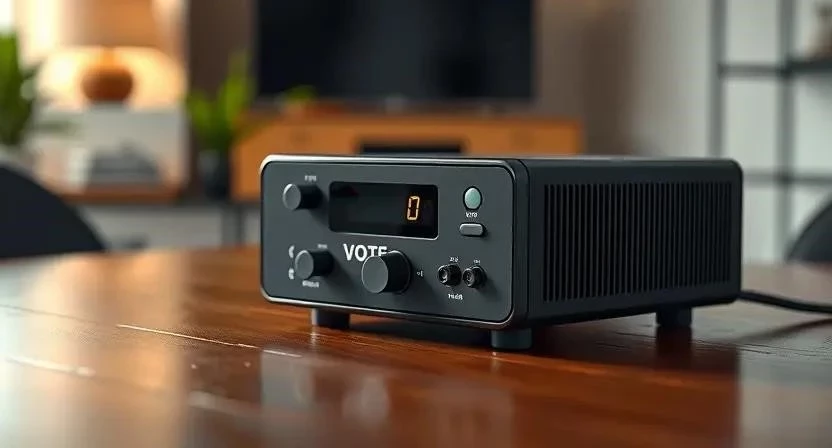

- Стабилизатор напряжения (для особо чувствительной техники)
- Кабель медный многожильный (ПуГВ) сечением 4-6 мм²
- Наконечники обжимные (НШВИ)
- Клеммники соединительные
- Маркировочные бирки для проводов
- Хомуты нейлоновые для фиксации кабеля
Примерные затраты на комплектующие представлены ниже.
| Материал | Количество | Расход на точку | Средняя цена | |
|---|---|---|---|---|
| Реле напряжения | 1 шт. | 1 ед. | 2 500 руб. | 2 500 руб. |
| УЗП (класса II) | 1 шт. | 1 ед. | 1 800 руб. | 1 800 руб. |
| Кабель ПуГВ 6мм² | 5 метров | по факту | 120 руб/м | 600 руб. |
| Наконечники НШВИ | 10 шт. | 1 шт/контакт | 15 руб/шт | 150 руб. |
| Крепеж и расходники | 1 компл. | — | 300 руб. | 300 руб. |
Инструментарий для работы
Без правильного инструмента работа превратится в мучение, а качество соединений упадет. Я всегда использую стриппер, так как обычным ножом легко повредить жилу провода, что приведет к плохому контакту.

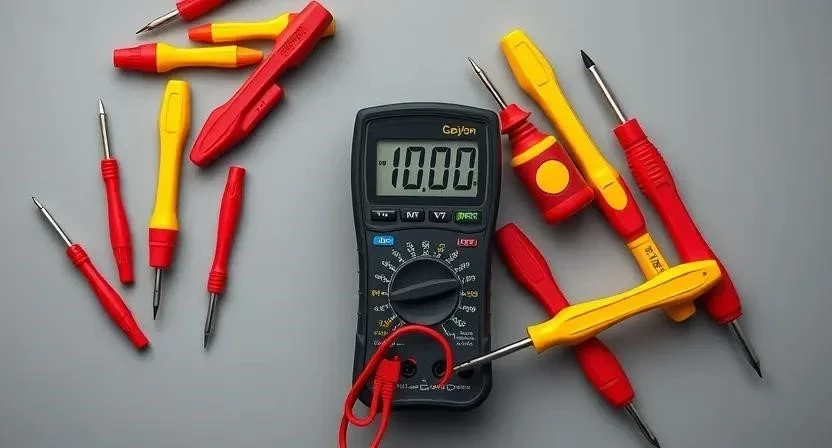

| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Мультиметр | Замер вольтажа и проверка фазы | Обязательно | 1 500 руб. |
| Набор изолированных отверток | Затяжка клемм в щитке | Обязательно | 1 200 руб. |
| Пассатижи | Обрезка и выравнивание проводов | Обязательно | 800 руб. |
| Стриппер | Быстрая зачистка изоляции | Желательно | 700 руб. |
| Уровень | Выравнивание модулей на рейке | Желательно | 500 руб. |
Организация рабочего пространства
Сначала нужно обеспечить свободный доступ к электрощиту. Уберите всю мебель или коробки, которые мешают подойти к панели. Главное правило — полное отключение общего питания через вводной автомат. Я всегда перепроверяю отсутствие напряжения мультиметром на каждой шине перед тем, как коснуться проводов. Организуйте хорошее освещение, чтобы четко видеть маркировку кабелей.
Подготовка электрощита к установке
Проверьте состояние всех существующих автоматических выключателей. Если они греются или издают треск, их нужно заменить. Очистите внутреннюю часть щитка от пыли с помощью пылесоса или сжатого воздуха — грязь может вызвать микрозамыкания. Убедитесь, что DIN-рейка закреплена плотно и не люфтит. Если места в щитке мало, придется перераспределить модули или установить дополнительный бокс.
Технология монтажа выглядит следующим образом:
- Полное обесточивание сети (5 мин).
- Маркировка всех входящих и исходящих проводов бирками (10 мин).
- Демонтаж старых или ненужных элементов (15 мин).
- Очистка DIN-рейки и поверхности щитка (10 мин).
- Установка УЗП на рейку в начале цепи (20 мин).
- Подключение УЗП к контуру заземления (20 мин).

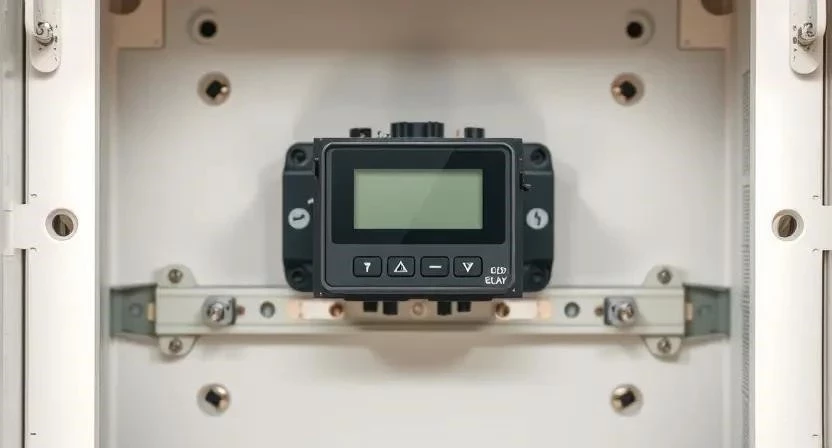

- Монтаж реле напряжения после УЗП (15 мин).
- Подключение фазного провода на вход реле (15 мин).
- Соединение выхода реле с групповыми автоматами (20 мин).
- Протяжка всех винтовых соединений (15 мин).
- Подача питания и проверка индикации (10 мин).
- Настройка порогов срабатывания вольтажа (10 мин).
Технические нюансы эксплуатации
Устройства защиты чувствительны к температуре. Если щиток находится на неотапливаемой веранде, выбирайте модели с расширенным температурным диапазоном. Влажность в щитке должна быть минимальной, иначе возможна коррозия контактов. Обратите внимание на совместимость реле с вашими автоматами по току. Очень важна задержка включения: я выставляю её на 180 секунд для защиты компрессоров холодильников и кондиционеров от частых перезапусков.
Типичные промахи новичков
Самая грубая ошибка — неправильный подбор номинала тока. Если поставить реле на 25А при нагрузке в 40А, оно просто сгорит. Отсутствие заземления делает УЗП бесполезным, так как избыточное напряжение просто некуда сбрасывать. Также часто встречается недотяг клемм, что приводит к искрению и оплавлению изоляции. Я однажды перетянул винт в дешевом реле и просто раздавил пластиковый корпус клеммы.
Чего стоит избегать при монтаже:
- Игнорирование пусковых токов мощных приборов.
- Установка защиты после групповых автоматов вместо общего входа.
- Использование некачественных китайских наконечников.
- Отсутствие проверки напряжения перед началом работ.
- Настройка слишком узкого диапазона вольтажа (постоянные отключения).
Финансовая сторона вопроса
Стоимость установки зависит от того, делаете вы это сами или нанимаете мастера. Самостоятельный монтаж экономит деньги, но требует покупки инструмента. Сравните эти затраты с ценой нового телевизора или стиральной машины — защита окупается при первом же серьезном скачке напряжения.
| Статья расходов | Количество | Цена | |
|---|---|---|---|
| Комплект оборудования | 1 набор | 5 000 руб. | 5 000 руб. |
| Расходные материалы | 1 набор | 1 000 руб. | 1 000 руб. |
| Работа электрика | — | 3 000 руб. | 3 000 руб. |
| Вариант | Затраты | Риски | Экономия |
|---|---|---|---|
| Своими руками | 6 000 руб. | Ошибки в монтаже | 3 000 руб. |
| С мастером | 9 000 руб. | Минимальные | 0 руб. |
Обслуживание системы защиты
После установки система не требует постоянного внимания, но раз в год я рекомендую проверять затяжку всех винтовых контактов. Со временем из-за температурных расширений медь «плывет», и соединение ослабевает. Следите за индикацией на панели реле — если вольтаж часто выходит за границы нормы, стоит задуматься о покупке полноценного стабилизатора. Срок службы качественных реле составляет от 5 до 10 лет.
Альтернативные способы защиты
Если нет возможности переделать электрощит, можно использовать локальные решения. Однако они защищают только один прибор, а не всю проводку дома. Я использую ИБП для своего рабочего компьютера, так как реле просто отключает ток, а бесперебойник дает время сохранить данные.

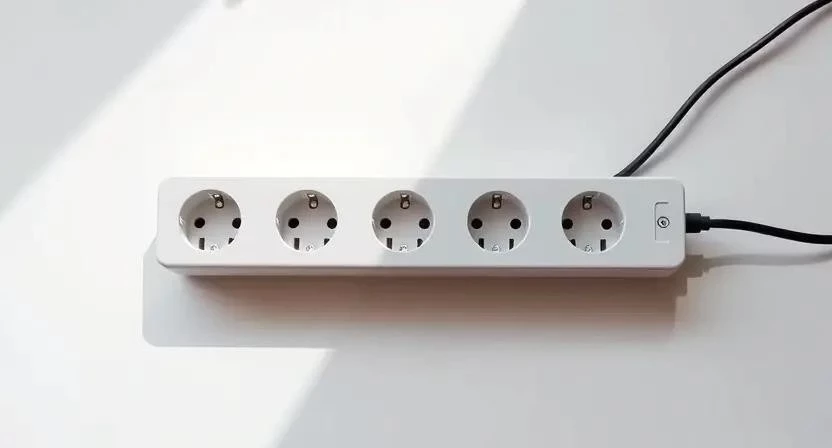

- Сетевые фильтры (базовая защита от импульсных помех).
- Локальные стабилизаторы (для одного холодильника или котла).
- ИБП (бесперебойники для серверов и ПК).
- Общий стабилизатор на весь дом (дорого, но эффективно).
- УЗП в розетку (редкий и малоэффективный вариант).
- Фазовые контроллеры (для трехфазных сетей).
- Дифференциальные автоматы (защита от утечек и КЗ).
Ответы на популярные вопросы
Нужно ли реле, если уже стоит стабилизатор?
Да, стабилизатор выравнивает напряжение, а реле служит «предохранителем», который полностью отключит сеть при критическом пробое, когда стабилизатор может не справиться.
Можно ли ставить защиту в обычной квартире?
Конечно. В многоквартирных домах часто случаются перекосы фаз, поэтому реле напряжения в щитке — лучшее решение.
Что делать при постоянных скачках напряжения?
Если вольтаж «гуляет» постоянно, одно реле будет только отключать свет. В таком случае я рекомендую установку мощного стабилизатора на весь дом.
Как правильно выбрать мощность устройства?
Суммируйте мощность всех приборов, которые работают одновременно, и добавьте запас 20-30% на пусковые токи.
Помогает ли такая защита от удара молнии?
УЗП (устройство защиты от перенапряжения) эффективно гасит высоковольтные импульсы, но при прямом попадании молнии в дом поможет только профессиональный молниеотвод.
Влияет ли заземление на работу реле?
Для самого реле заземление не критично, но для работы УЗП оно жизненно необходимо, иначе устройству некуда будет сбрасывать лишний заряд.
Сколько времени ждать включения после скачка?
Обычно выставляют от 30 до 180 секунд. Я заметил, что для бытовой техники оптимально 60 секунд — этого достаточно, чтобы давление в системе охлаждения холодильника стабилизировалось.
