Организация электрики в гаражном боксе требует строгого соблюдения технических норм. Обычно такие работы занимают от двух до трех дней, а затраты на качественные комплектующие начинаются от 15 000 рублей. Правильная электробезопасность в гараже исключает риск возгорания из-за перегрузки старых сетей ГСК. Это надежный фундамент для спокойной работы с любым электроинструментом.
Подготовительный этап и согласования
Перед тем как покупать кабель, я всегда первым делом изучаю ПУЭ. Это основной документ, где прописаны все нормы. Обязательно нужно сходить к председателю кооператива. С ним согласовывается точка подключения и уточняется выделенная мощность на один бокс. Если попытаться поставить слишком мощный автомат, сеть ГСК может просто не выдержать. Я обычно выделяю на стандартный гараж от 2 до 5 кВт, чего хватает для большинства задач.

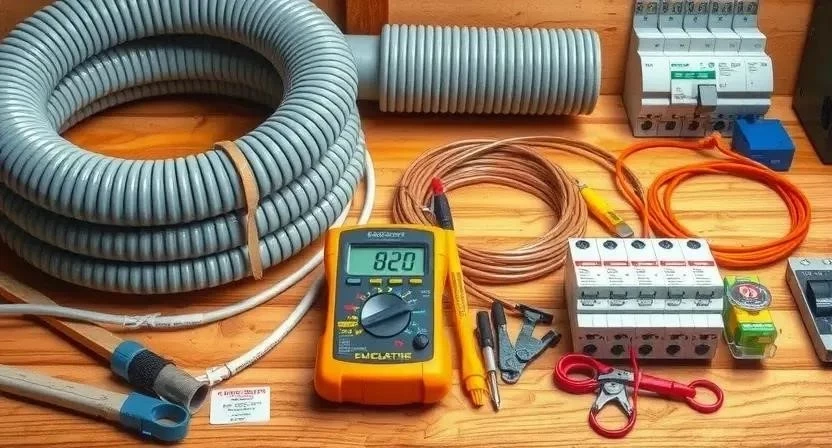

Комплектующие для качественной проводки
Выбор материалов определяет, будете ли вы переделывать всё через год или забудете о проблемах на десятилетия. Я использую только медные провода с соответствующей изоляцией.
- Кабель ВВГнг-LS 3х2.5 для силовых линий;
- Кабель ВВГнг-LS 3х1.5 для освещения;
- Автоматические выключатели (модульные);
- Устройство защитного отключения (УЗО);
- Распределительные коробки из негорючего пластика;
- Гофрированная труба ПВХ или ПНД;
- Подрозетники для открытого или скрытого монтажа;
- Набор качественных дюбелей и клипс для крепежа.
| Наименование | Рекомендуемый бренд | Расход на бокс | Средняя цена |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | ГОСТ / Конкорд | 30 м | 3 500 руб. |
| Кабель ВВГнг-LS 3х1.5 | ГОСТ / Конкорд | 20 м | 2 200 руб. |
| Автомат 16А | Schneider Electric | 3 шт. | 1 200 руб. |
| УЗО 25А/30мА | ABB / Schneider | 1 шт. | 1 600 руб. |
| Гофра 20 мм | TDM | 50 м | 1 500 руб. |
Инструментарий мастера
Без правильного инструмента работа превращается в мучение. Некоторые вещи можно купить один раз, а что-то дорогое взять в аренду на пару дней.
- Мультиметр для проверки напряжения и прозвонки цепей;
- Стриппер для быстрой зачистки изоляции;
- Набор диэлектрических отверток;
- Перфоратор с бурами под размер дюбелей;
- Строительный уровень;
- Пассатижи и бокорезы;
- Индикатор напряжения (контролька).
Очистка и планирование пространства
Сначала я полностью освобождаю стены от старого хлама. Пыль и грязь мешают плотному прилеганию гофры и креплений. На этом этапе я рисую план: где будет стоять верстак, где расположится компрессор, а где нужен свет. Все ценные вещи накрываю плотной пленкой, чтобы строительная пыль не осела на инструменте.
Разметка и подготовка поверхностей
Трассы кабеля прокладываю строго вертикально или горизонтально. Это важно, чтобы случайно не просверлить провод, когда будете вешать полку. Я размечаю точки крепления каждые 40-50 см. Сверлю отверстия и устанавливаю пластиковые клипсы. Обязательно проверяю плоскость стен уровнем, чтобы щиток не висел криво.
Личный опыт: Однажды я решил сэкономить время и не стал размечать высоту розеток. В итоге одна из них оказалась прямо за массивным шкафом, и мне пришлось переделывать весь узел, чтобы не использовать удлинитель.
Процесс установки по этапам
Монтаж должен быть последовательным. Я никогда не перепрыгиваю через шаги, так как это ведет к ошибкам в схеме.
- Составление схемы (2 часа). Рисую все линии, распределяю нагрузку по автоматам.
- Монтаж вводного кабеля (4 часа). Протягиваю линию от столба ГСК до щитка в усиленной гофре.

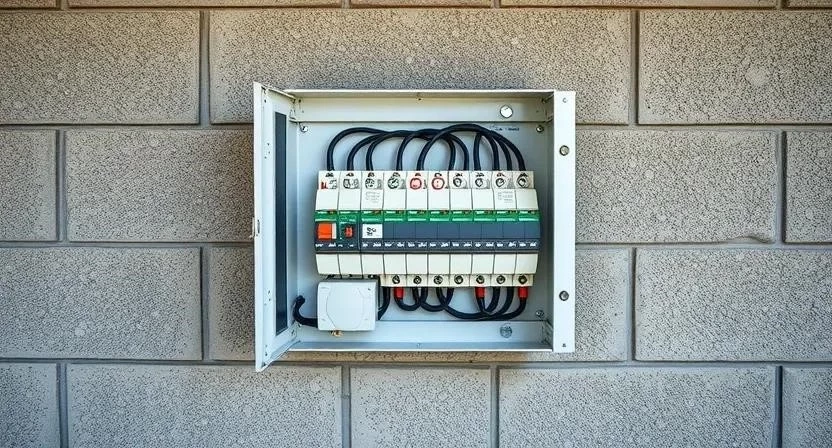

- Сборка щитка (3 часа). Устанавливаю DIN-рейку, монтирую вводной автомат, УЗО и групповые автоматы.

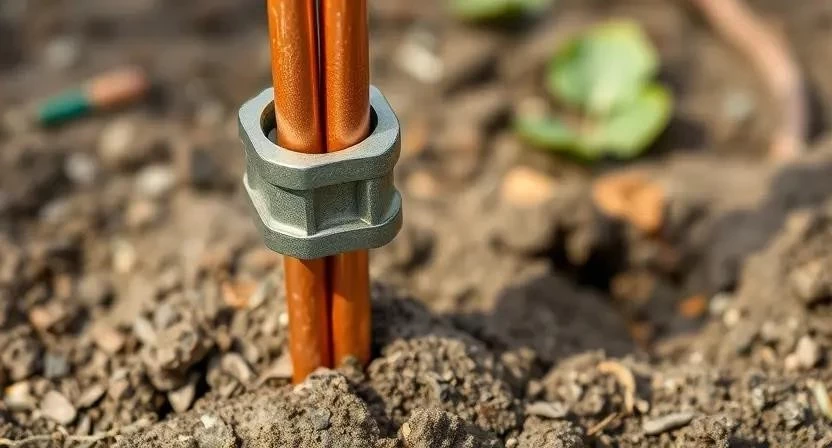

- Организация заземления (5 часов). Забиваю стальной уголок в землю, соединяю его с шиной заземления в щитке.
- Прокладка линий (6 часов). Монтирую кабель в гофре по заранее размеченным трассам.
- Установка подрозетников (3 часа). Креплю коробки, заводим в них концы кабелей.
- Монтаж освещения (2 часа). Устанавливаю светильники и выключатели.
- Подключение к автоматам (2 часа). Соединяю все линии в распределительном щите.
- Проверка изоляции (1 час). Прозваниваю все соединения мультиметром на отсутствие КЗ.
- Тест под нагрузкой (2 часа). Поочередно включаю мощные приборы, слежу за нагревом контактов.
- Маркировка (1 час). Подписываю каждый автомат в щитке (например, «Свет», «Розетки 1»).
- Финальный тест УЗО (30 мин). Нажимаю кнопку «Тест», проверяю мгновенное отключение питания.
| Этап работ | Время | Особенности |
|---|---|---|
| Проектирование | 2 ч. | Расчет мощности |
| Ввод кабеля | 4 ч. | Защита от механических повреждений |
| Сборка щита | 3 ч. | Надежная затяжка винтов |
| Заземление | 5 ч. | Контакт с грунтом |
| Монтаж трасс | 6 ч. | Соблюдение геометрии |
Личный опыт: Я помню, как чуть не пропустил этап проверки фазировки. Если перепутать фазу и ноль в розетке, некоторые приборы будут работать, но безопасность при ремонте упадет до нуля.
Технические нюансы и совместимость
Для гаража я всегда выбираю оборудование со степенью защиты не ниже IP44. Влажность в ГСК часто повышенная, поэтому обычные домашние розетки быстро окисляются. Кабель должен выдерживать температурные перепады от -30 до +50 градусов. Также я стараюсь покупать автоматику одного бренда. Компоненты Schneider или ABB работают together стабильнее, чем «сборная солянка» из разных производителей.
Типичные промахи новичков
Многие пытаются сэкономить, что в электрике приводит к пожарам. Я часто вижу одни и те же ошибки у соседей.
- Использование старого алюминиевого провода, который ломается при изгибе.
- Полный отказ от заземления, из-за чего корпус станка бьет током.
- Установка слишком мощного автомата (например, 25А на тонкий провод), который не сработает при перегрузке.
- Прокладка кабеля просто по стене без гофры или клипс.
- Соединение проводов простой скруткой без использования клеммников или сварки.
Финансовая сторона вопроса
Стоимость зависит от количества розеток и качества материалов. Ниже привожу расчет для среднего бокса.
| Статья расходов | Своими руками | С мастером | Комментарий |
|---|---|---|---|
| Материалы | 15 000 руб. | 15 000 руб. | Средний сегмент |
| Работа | 0 руб. | 10 000 руб. | Монтаж под ключ |
| Расходники | 1 000 руб. | 1 000 руб. | Дюбели, стяжки |
| 16 000 руб. | 26 000 руб. | — | |
| Экономия | 10 000 руб. | — | При самостоятельном монтаже |
Для подбора защиты я использую простую таблицу соответствия.
| Оборудование | Номинал автомата | Сечение кабеля |
|---|---|---|
| Освещение (LED) | 10А | 1.5 мм2 |
| Стандартные розетки | 16А | 2.5 мм2 |
| Сварочный аппарат | 25А | 4 мм2 |
| Компрессор | 16А | 2.5 мм2 |
| Электрообогрев | 16А | 2.5 мм2 |
Обслуживание системы
Электрика в гараже не бывает «вечной». Раз в полгода я обязательно подтягиваю все винтовые соединения в щитке. От вибраций (особенно если работает компрессор) контакты могут ослабнуть, что приведет к искрению. Также раз в месяц нажимаю кнопку проверки на УЗО. Контролирую нагрузку: если включаю одновременно сварку и обогреватель, проверяю, не греется ли вводной кабель.
Личный опыт: Я заметил, что ослабление одного винта на нулевой шине привело к мерцанию света во всем боксе. Своевременная протяжка контактов спасла меня от выгорания дорогого блока питания.
Варианты реализации проводки

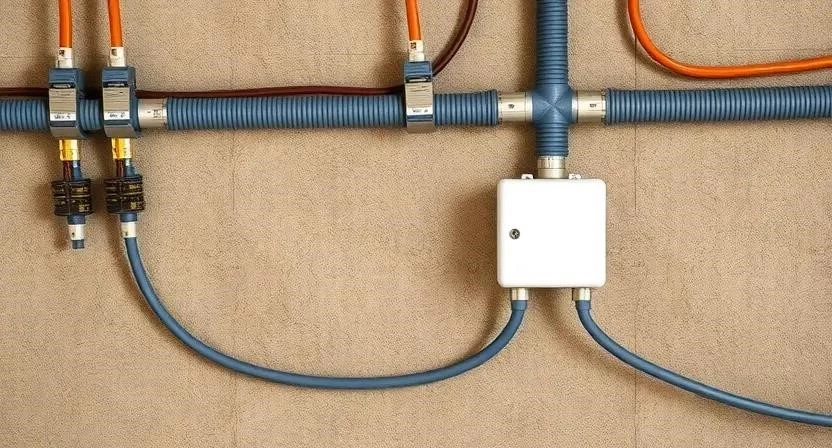

Существует два основных подхода к монтажу. Скрытая проводка в штробах выглядит эстетично, но в гараже она непрактична. Если понадобится добавить розетку, придется снова долбить стены. Я рекомендую открытый монтаж в гофре. Это позволяет легко менять схему. Для распределения больших токов в щитке можно использовать медные шины вместо перемычек из провода. По защите лучше всего комбинировать УЗО и автоматические выключатели.
Меры безопасности
Работа с электричеством опасна для жизни. Соблюдайте эти правила:
- Используйте только сертифицированные СИЗ: диэлектрические перчатки и защитные очки.
- При работе с химией или сверлении бетонных стен обязательно используйте респиратор.
- Все работы по подключению выполняйте строго при выключенном вводном автомате.
- Обеспечьте хорошее проветривание помещения при использовании герметиков.
- Никогда не работайте с электроинструментом в сырых условиях или под дождем.
- Не используйте поврежденные кабели и розетки с трещинами.
Ответы на частые вопросы
Можно ли использовать удлинители постоянно?
Нет, это опасно. Удлинители не рассчитаны на длительную высокую нагрузку, их изоляция перегревается, что ведет к пожару.
Как выбрать автомат для сварочного аппарата?
Смотрите на пусковой ток аппарата. Обычно ставят автомат на 25А с характеристикой C, используя кабель сечением не менее 4 мм2.
Нужно ли заземление в гараже?
Обязательно. Без него любой пробой изоляции в инструменте превратит металлический корпус станка в проводник тока через ваше тело.
Что делать при скачках напряжения в ГСК?
Рекомендую установить реле напряжения в распределительный щит. Оно отключит питание, если напряжение выйдет за безопасные пределы.
Как часто проверять проводку?
Визуальный осмотр раз в месяц, протяжка контактов в щитке — раз в полгода.
Какое сечение кабеля выбрать для освещения?
Достаточно 1.5 мм2, так как современные светодиодные лампы потребляют очень мало энергии.
Можно ли менять автомат самостоятельно?
Только если вы полностью обесточили ввод и умеете пользоваться индикатором напряжения. В противном случае лучше вызвать профи.
