Организация электробезопасности и электромонтажа на участке

Организация электробезопасности на участке представляет собой комплекс технических задач по созданию защищенной сети. Ошибки при монтаже часто приводят к коротким замыканиям или поражению током. Полный цикл работ обычно занимает от 7 до 14 дней, а стоимость материалов и монтажа варьируется от 30 000 до 100 000 рублей. Грамотная электробезопасность на участке гарантирует стабильную работу оборудования и защиту людей. Я объясню, как реализовать эту задачу правильно.

Подготовительный этап и оценка сложности

Электромонтаж на открытом воздухе относится к работам средней и высокой сложности. Для выполнения требуется базовое понимание законов физики, умение работать с напряжением и знание норм ПУЭ. Лучшее время для основных работ — весна или осень, когда почва податлива, но нет экстремальных температур. Ревизию всей сети рекомендую проводить ежегодно перед началом дачного сезона, чтобы исключить износ изоляции и окисление контактов.

Выбор подходящих материалов

Для уличных работ подходят только специализированные компоненты с высоким классом защиты. Обычный бытовой провод в земле сгниет за пару лет.

• Кабель ВБбШв — бронированный, предназначен для прокладки в грунте.
• УЗО (устройство защитного отключения) — отсекает ток при утечке.
• Автоматические выключатели — защищают от перегрузок.
• Заземляющие электроды — стальные стержни для контура.
• Герметичные распределительные коробки с IP65.
• Термоусадочные трубки для изоляции соединений.
• Пластиковые стяжки, устойчивые к ультрафиолету.
• ПВХ трубы или гофра для защиты кабеля в местах ввода.

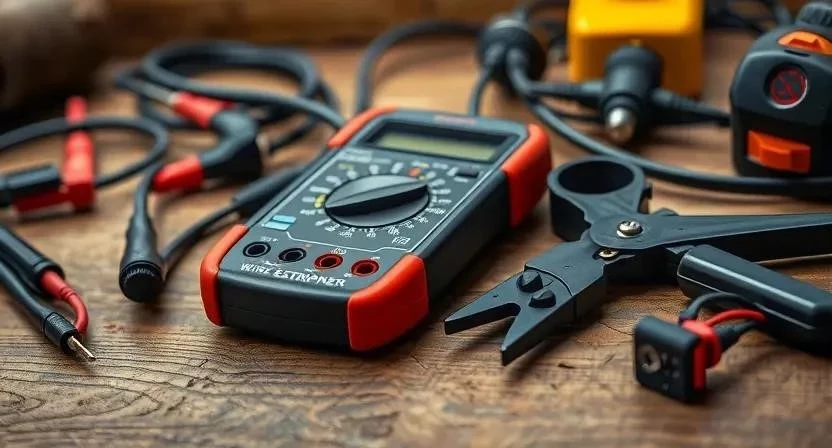

Инструментарий для электромонтажа

Качественный инструмент сокращает время работы и исключает брак. Многие позиции можно взять в аренду в строительных центрах, если они нужны на один раз.

• Мультиметр — замер напряжения и сопротивления.
• Стриппер — быстрая и чистая зачистка изоляции.
• Перфоратор — сверление отверстий в бетоне или кирпиче.
• Лопата для траншей — рытье каналов под кабель.
• Индикатор напряжения — проверка наличия фазы.
• Набор отверток с диэлектрическими ручками.
• Пассатижи с изолированными губками.

Организация рабочего пространства на участке

Прежде чем копать, нужно четко разметить трассы прокладки кабеля с помощью колышков и веревки. Территорию очищают от строительного мусора, камней и старых корней. Особое внимание уделяю защите существующих коммуникаций — водопровода и газовых труб. Старое, изношенное оборудование выносят за пределы рабочей зоны, чтобы оно не мешало перемещению.

Работа с грунтом и основанием

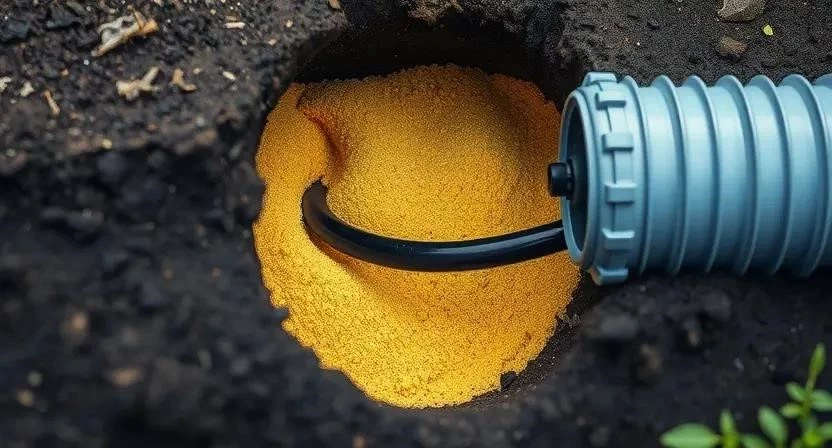

Траншеи копают глубиной 70-80 см, чтобы кабель не пострадал при промерзании почвы или садовых работах. На дно обязательно укладывают песчаную подушку толщиной 5-10 см. Я однажды решил сэкономить на песчаной подушке и просто засыпал кабель землей. Через два года из-за смещения грунта изоляция повредилась, и пришлось перекапывать весь участок.

Старое заземление проверяют на сопротивление; если оно не соответствует нормам, контур переделывают. Места установки опор и щитков подготавливают путем заливки небольшого бетонного основания, чтобы конструкция не перекосилась со временем.

Этапы реализации электросети

Для безопасности используйте перчатки, защитные очки и респиратор при работе с бетоном. Проветривайте помещение при использовании химических герметиков. Категорически запрещено работать под напряжением!

1. Составление схемы (3-4 часа). Рисую план всех точек потребления и расчет нагрузок.
2. Монтаж контура заземления (6-8 часов). Забиваю электроды в землю треугольником, соединяю их стальной полосой.
3. Рытье траншей и укладка (12-15 часов). Прокладываю кабель в ПВХ трубах на песчаном основании.
4. Установка щитка (4 часа). Монтирую корпус щитка на высоте 1.5 м от земли.
5. Монтаж розеток и света (8-10 часов). Устанавливаю влагозащищенные устройства IP65.

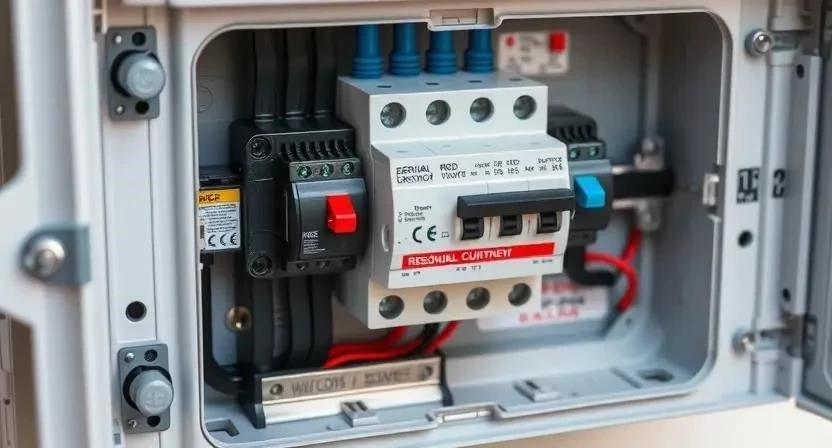

6. Подключение защиты (3 часа). Устанавливаю УЗО и автоматические выключатели.
7. Проверка изоляции (2 часа). Замеряю сопротивление изоляции мегаомметром.
8. Тестирование под нагрузкой (2 часа). Включаю приборы по очереди, слежу за нагревом проводов.
9. Засыпка траншей (6 часов). Сначала песок, затем слой грунта с сигнальной лентой.
10. Маркировка линий (2 часа). Помечаю на схеме точное расположение кабелей.

Я помню, как поставил дешевый китайский автомат, который не сработал при коротком замыкании. В итоге сгорел блок питания насоса, и я понял: на защите экономить нельзя. Всегда используйте сертифицированное оборудование.

Технические тонкости и особенности

Температура почвы влияет на проводимость и износ изоляции, поэтому выбираю кабель с устойчивостью к низким температурам. Глубина залегания должна быть ниже уровня промерзания грунта в вашем регионе. Для уличных розеток использую только степень защиты IP65 — она полностью защищает от струй воды. Я сам долго сомневался между IP44 и IP65 для уличных розеток. В итоге поставил IP65, и теперь даже после сильного ливня внутри сухо, а контакты не окислились.

Слежу за совместимостью металлов при заземлении. Соединение меди и стали вызывает электрохимическую коррозию, поэтому использую специальные зажимы или сварку.

Типичные промахи новичков

Многие пытаются сэкономить, используя обычный ВВГ в земле, но он трескается от мороза и влаги. Отсутствие УЗО — критическая ошибка, так как при утечке тока в сырой почве человека может ударить током. Неправильное сечение провода (например, 1.5 мм² вместо 2.5 мм²) ведет к перегреву линии.

1. Игнорирование заземления, что делает корпус приборов опасным.
2. Слишком мелкое залегание кабеля, из-за чего его перебивают лопатой.
3. Отсутствие герметизации в распределительных коробках.
4. Использование скруток вместо клеммников или сварки.
5. Перегрузка одной линии слишком большим количеством приборов.

Финансовая сторона вопроса

Стоимость зависит от площади участка и количества точек освещения. Самостоятельный монтаж позволяет сэкономить на оплате услуг мастера, но требует наличия инструмента.

Эксплуатация и обслуживание системы

После завершения работ система требует регулярного ухода. Раз в полгода проверяю затяжку контактов в щитке, так как от перепадов температур они могут ослабнуть. Обязательно нажимаю кнопку «Тест» на УЗО ежемесячно, чтобы убедиться в его работоспособности. Осмотр кабельных линий провожу весной после схода снега и осенью перед заморозками. Срок службы качественного бронированного кабеля составляет около 25-30 лет.

Современные альтернативы традиционной сети

Для освещения дорожек сейчас часто используют беспроводные системы на солнечных батареях. Они не требуют прокладки кабеля и полностью безопасны. Также существуют переносные защитные устройства, которые подключаются в розетку и отключают питание при малейшей утечке. Традиционная сеть надежнее для мощных приборов (насосы, электрогрили), но солнечные решения идеальны для декоративного света.

Ответы на частые вопросы

Какой кабель выбрать для улицы? Однозначно ВБбШв. Он имеет стальную броню, которая защищает жилы от грызунов и механических повреждений.

Как часто проверять заземление? Я рекомендую замерять сопротивление контура раз в два года с помощью специального прибора.

Какая нагрузка допустима на одну линию? Для кабеля 2.5 мм² предел составляет около 5.9 кВт, но для запаса рекомендую не превышать 4 кВт.

Можно ли монтировать сеть в мороз? Можно, но только если кабель не замерз и остается гибким. При сильном холоде изоляция может треснуть при изгибе.
