Плакаты по электробезопасности: виды, стандарты и материалы

Работа с электричеством всегда сопряжена с риском получения травм или возникновения пожара. Оснащение помещения визуальными предупреждениями обходится в среднем от 2 000 до 15 000 рублей в зависимости от площади, а монтаж всего комплекта занимает около 3-5 часов. Правильно подобранные плакаты по электробезопасности: эффективные визуальные уроки для всех позволяют снизить вероятность несчастных случаев за счет мгновенного считывания информации. Это простой способ донести правила охраны труда до каждого сотрудника или ребенка.

Роль визуальных предупреждений и стандарты

Информационные плакаты служат основным инструментом оперативного оповещения о скрытых опасностях. Они переводят сложные технические регламенты ПУЭ и ПТЭЭП на простой язык образов. Основная задача таких материалов — предотвратить удар током или короткое замыкание через постоянное напоминание о правилах поведения. Производство всех знаков строго регламентировано государственными стандартами ГОСТ, что гарантирует единообразие цветов и символов. Я всегда проверяю наличие маркировки ГОСТ на продукции, чтобы избежать проблем при проверках охраны труда.

Классификация и назначение материалов

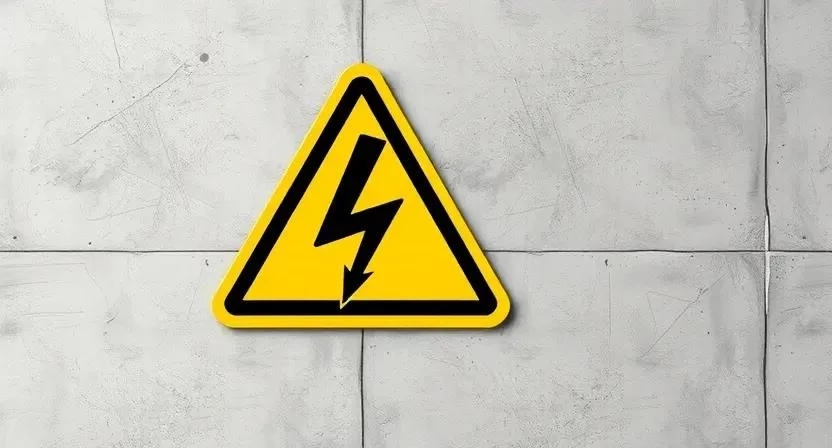

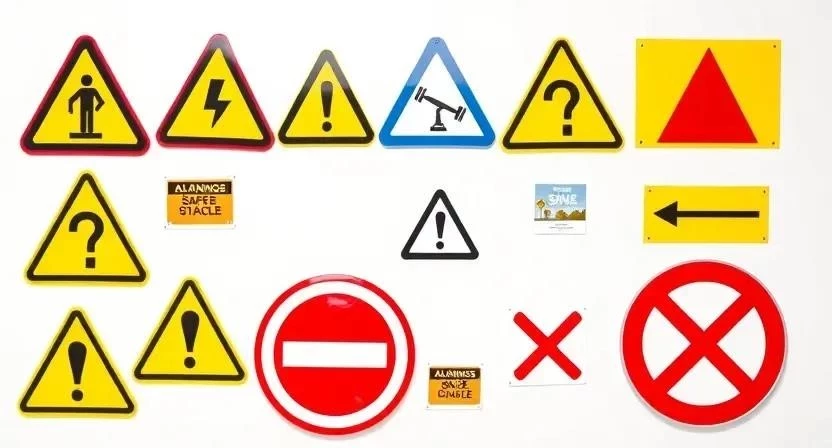

Выбор плаката зависит от того, кто будет его видеть и какая цель стоит перед руководителем. Для детей и подростков используют упрощенные схемы с яркими иллюстрациями, где акцент сделан на запрете касаться розеток или оголенных проводов. Взрослый персонал на производстве нуждается в конкретных инструкциях по заземлению и изоляции. По назначению все знаки делятся на три основные группы: предупреждающие (желтый фон), запрещающие (красный круг с перечеркиванием) и предписывающие (синий фон).

Технические параметры и материалы основы

Долговечность знака напрямую зависит от материала, из которого он изготовлен. В сухих офисах достаточно плотной бумаги с ламинацией. Однако в цехах или подвалах я рекомендую использовать ПВХ или алюминий, так как они не боятся влаги и перепадов температур. Матовое покрытие лучше глянцевого, потому что оно не бликует под лампами дневного света, что критично для читаемости в экстренной ситуации. Класс горючести материала должен соответствовать нормам пожарной безопасности объекта.

• Толщина ПВХ-пластика: от 1 мм до 3 мм.
• Тип печати: УФ-печать для защиты от выцветания.
• Плотность бумаги: не менее 170 г/м².
• Степень влагостойкости: высокая (для пластика и металла).
• Размеры: от 100х100 мм до 1200х800 мм.
• Срок службы: от 1 года (бумага) до 10 лет (алюминий).
• Покрытие: защитная ламинация или лак.
• Температурный режим: от -40 до +60 градусов.

Где применять визуальные инструкции

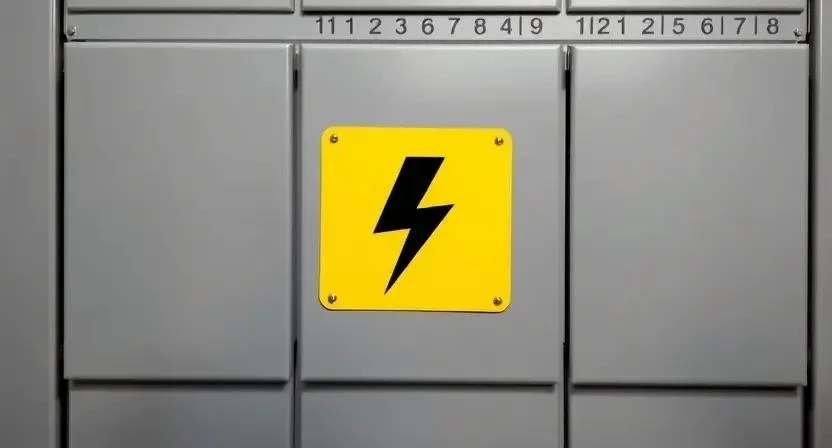

Размещение знаков безопасности должно быть стратегическим. В жилых помещениях (квартирах с детьми) плакаты вешают на уровне глаз ребенка в зонах доступа к розеткам. В учебных заведениях и офисах инструкции размещают в местах общего сбора и возле электроприборов. На промышленных предприятиях и в электрощитовых требования жестче: знаки должны быть видны с любого входа и при любом освещении. Нельзя перекрывать плакаты мебелью или другим оборудованием, иначе они теряют смысл.

Технология установки и монтажа

Правильный монтаж гарантирует, что плакат не отвалится через неделю. Я часто видел, как дешевый скотч пересыхает и знаки начинают свисать одним углом. Для надежного крепления нужно подготовить поверхность и выбрать правильный крепеж. Высота размещения обычно составляет 1,5–1,7 метра от пола — это стандартный уровень зрения взрослого человека.

Необходимые инструменты:

• Строительный уровень (обязательно)
• Рулетка (обязательно)
• Обезжириватель или спирт (обязательно)
• Безворсовая салфетка (обязательно)
• Шуруповерт или отвертка (желательно)
• Перфоратор (для бетонных стен)
• Ножницы или канцелярский нож (желательно)

Расходные материалы на один объект (пример на 5 плакатов ПВХ):

Двусторонний вспененный скотч — 1 рулон (5м), саморезы с дюбелями 3х20 — 20 шт., обезжириватель — 100 мл.

Пошаговая инструкция по установке:

1. Выбор места установки с учетом видимости (10 мин).
2. Замер высоты и разметка точек крепления с помощью уровня (10 мин).
3. Очистка поверхности от пыли и грязи салфеткой (5 мин).
4. Обезжиривание места приклейки или сверления (5 мин).
5. Примерка плаката к стене для проверки центровки (5 мин).
6. Нанесение двустороннего скотча по периметру или сверление отверстий (15 мин).
7. Прижим плаката к поверхности с усилием в течение 30 секунд (5 мин).
8. Финальная проверка надежности крепления (5 мин).

Из своего опыта: однажды я вешал плакаты в сыром подвале с бетонными стенами. Обычный скотч сдал через два дня из-за конденсата. Пришлось все переделывать, используя пластиковые дюбели и саморезы. С тех пор в помещениях с влажностью выше 60% я использую только механический крепеж.

Меры безопасности при монтаже:

Перед сверлением стен обязательно используйте детектор проводки, чтобы не попасть в скрытый кабель. При работе с перфоратором надевайте защитные очки. Если монтаж производится на высоте более 2 метров, используйте устойчивую стремянку и зафиксируйте её.

Расчет количества знаков на объект

Количество плакатов не должно быть избыточным, чтобы люди не перестали их замечать. Обычно расчет идет исходя из количества точек риска. Один предупреждающий знак ставится на каждый электрощит, распределительный короб или вводной кабель. Обучающие материалы размещаются один на помещение или на группу из 10-15 рабочих мест.

Обзор производителей и качество

На рынке работают как огромные типографии, так и узкоспециализированные заводы по производству знаков безопасности. Бюджетные варианты часто печатают на тонком пластике, который быстро выгибается под воздействием тепла. Премиум-сегмент предлагает светоотражающие покрытия, которые видны даже при полном отключении света. Я заметил, что специализированные заводы лучше соблюдают требования ГОСТ по оттенкам цветов, что важно для официальных проверок.

Помню случай, когда заказал партию дешевых плакатов в обычной рекламной конторе. Цвета были слишком светлыми, и инспектор по охране труда заставил всё заменить, так как знаки не соответствовали стандарту. Теперь заказываю только у сертифицированных поставщиков ТБ.

Преимущества и недостатки визуального обучения

Использование плакатов — это самый быстрый способ внедрить культуру безопасности. Информация усваивается мгновенно, не требуя чтения многостраничных инструкций.

Плюсы:

1. Высокая скорость восприятия информации.
2. Постоянное напоминание о правилах без участия инструктора.
3. Низкая стоимость внедрения по сравнению с курсами.
4. Работают как психологический барьер перед опасным действием.
5. Универсальность (понятны даже тем, кто плохо читает).
6. Простота обновления при смене правил.
7. Соответствие законодательным требованиям ГОСТ.

Минусы:

1. Физический износ (выцветание, царапины).
2. Статичность (нельзя добавить новую информацию в готовый знак).
3. Риск «замыливания» глаза (люди перестают их замечать со временем).
4. Занимают место на стенах.
5. Требуют периодического обновления и замены.

Сравнение с альтернативными методами

Сегодня многие переходят на цифровые форматы, но традиционный плакат всё еще незаменим в критических точках. Цифровое табло может отключиться вместе с электричеством, а пластиковый знак останется на месте.

Стоимость и рекомендации по покупке

Цена зависит от размера и материала. Бумажный плакат А3 стоит от 200 до 500 рублей. ПВХ-панель среднего размера обойдется в 800–2 000 рублей. Алюминиевые знаки премиум-класса могут стоить от 3 000 рублей за штуку. При выборе поставщика я рекомендую запрашивать сертификат соответствия ГОСТ. Если продавец уклоняется от этого — лучше искать другого, так как такие знаки могут не принять при проверке.

Мой совет: если бюджет ограничен, берите ПВХ для всех зон с повышенной влажностью и нагрузкой, а в чистые офисные помещения ставьте ламинированную бумагу. Это позволит сэкономить до 30% бюджета без потери качества безопасности.

Отзывы специалистов

Инженеры по охране труда отмечают, что после установки серии наглядных плакатов количество мелких нарушений в электрощитовых снижается на 40%. Учителя начальных классов подтверждают: дети гораздо лучше запоминают правила электробезопасности в картинках, чем через сухие запреты. Родители часто говорят, что яркие обучающие плакаты в детской комнате помогают ребенку осознать опасность розеток без постоянных криков и ругани.

Часто задаваемые вопросы (FAQ)

Какой размер плаката оптимален для школы?
Для учебных классов лучше всего подходит формат А2 или А1, чтобы информация была видна с последней парты.

Как часто нужно обновлять информацию на плакатах?
Рекомендуется проводить ревизию раз в год. Заменять нужно выцветшие, поврежденные знаки или те, чьи требования изменились согласно новым ПУЭ.

Какие знаки обязательны по ГОСТ в электрощитовой?
Обязательно наличие предупреждающего знака «Осторожно! Электрическое напряжение» на двери и на самом щите, а также инструктивного плаката по действиям при поражении током.

Можно ли использовать самодельные плакаты?
Для внутреннего обучения — можно. Но для официальных помещений и производств требуются только сертифицированные знаки, соответствующие ГОСТ.

Помогает ли ламинация защитить бумажный плакат от влаги?
Да, но только от брызг. При постоянном воздействии пара или высокой влажности бумага начнет отслаиваться от пленки, поэтому лучше выбрать ПВХ.

Что делать, если плакат перекрывает важный узел оборудования?
В таком случае знак переносится на ближайшую свободную поверхность, но так, чтобы он оставался в прямой видимости человека, подходящего к оборудованию.

Где лучше всего размещать обучающие плакаты для персонала?
Идеальное место — зона отдыха, комната приема пищи или входная группа, где сотрудники проводят время перед началом смены.
