Работа с распределительным щитом требует предельной концентрации и знаний. Ошибка в монтаже может привести к пожару или поражению током. Среднее время обновления автоматики занимает от 2 до 6 часов, а стоимость материалов начинается от нескольких тысяч рублей. Соблюдение безопасности при работе с электрощитком исключает риск для жизни. Правильный подход гарантирует надежную работу всей сети в доме.
Подготовка и оценка рисков
Перед тем как лезть в щиток, оцените свои силы. Базовые знания электротехники обязательны. Если вы не знаете, чем фаза отличается от нуля, лучше вызвать профи. Я однажды видел, как новичок пытался заменить автомат, не отключив ввод, и чуть не сгорел. Категорически запрещено работать самостоятельно при повреждении основной изоляции или при отсутствии заземления в старом фонде.
Подбор необходимых расходных материалов
Для качественного монтажа понадобятся правильные расходники. Используйте только сертифицированные клеммники и изоляцию. Маркировка линий спасет вас от путаницы в будущем. Я рекомендую покупать комплектующие одного производителя для лучшей совместимости.
- Термоусадочные трубки разного диаметра
- Изолента ПВХ высокого качества
- Маркировочные бирки для каждой группы
- Наконечники НШВИ под сечение провода
- Кабельные стяжки нейлоновые
- Клеммные колодки самозажимные
- Диэлектрический скотч
- Запасной провод ПВ-3 (ПуГВ)
| Материал | Количество | Расход на м2/линию | Цена за ед. | |
|---|---|---|---|---|
| Автомат 16А | 3 шт | 1 шт/линия | 450 руб | 1350 руб |
| УЗО (30мА) | 1 шт | 1 шт/группа | 1400 руб | 1400 руб |
| Наконечники НШВИ | 50 шт | 4 шт/автомат | 10 руб | 500 руб |
| Маркировка | 1 упак | 1 шт/линия | 250 руб | 250 руб |
| Провод ПВ-3 | 5 м | 0.5 м/линия | 70 руб | 350 руб |

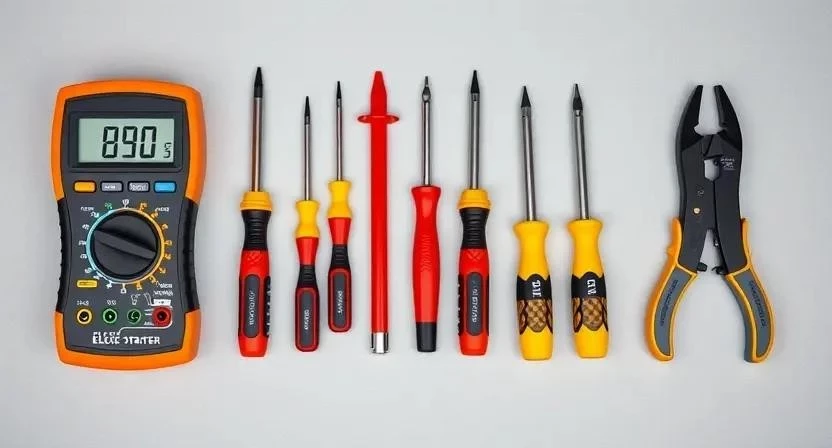

Инструментарий для электромонтажа
Инструмент должен быть профессиональным и с качественной изоляцией. Обычная отвертка из хозяйственного магазина здесь не подойдет. Я использую только инструменты с маркировкой 1000V.
- Цифровой мультиметр для замера напряжения
- Индикаторная отвертка (светодиодная)
- Набор изолированных отверток (PH, PZ, SL)
- Пассатижи с диэлектрическими ручками
- Стриппер для зачистки кабеля
- Бокорезы с изоляцией
- Фонарик налобный для освещения глубины щитка
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Контроль напряжения | Обязательно | 2500 руб |
| Индикаторная отвертка | Поиск фазы | Обязательно | 400 руб |
| Стриппер | Снятие изоляции | Желательно | 1200 руб |
| Изолированные отвертки | Затяжка клемм | Обязательно | 1800 руб |
| Пассатижи | Загиб и обрезка | Обязательно | 900 руб |
Организация рабочего пространства
Очистите пространство вокруг щитка. Поставьте устойчивую стремянку, если нужно. Освещение должно быть ярким, чтобы не пропустить тонкий провод. Убедитесь, что пол сухой. Я всегда вешаю табличку «Не включать! Работают люди» на главный рубильник, чтобы домашние случайно не подали питание.
Подготовка корпуса и поверхности
Сначала уберите пыль и грязь из корпуса. Грязь может стать причиной микрозамыканий. Проверьте, нет ли трещин на пластике или коррозии на металле. Заземление корпуса — это база безопасности. Убедитесь, что главный рубильник работает четко и не заедает. Если он заклинил, менять его нужно в первую очередь, иначе вы не сможете быстро обесточить сеть в экстренной ситуации.
Порядок выполнения работ по обновлению щитка
Процесс обновления щитка требует строгого порядка. Любое отклонение может привести к ошибке в схеме или удару током.
- Полное обесточивание сети через вводной автомат (2 мин).
- Проверка отсутствия напряжения индикатором на всех шинах и клеммах (5 мин).
- Надевание защитных перчаток и укладка диэлектрического коврика под ноги (3 мин).
- Проверка цепей по правилу одной руки (не касаться двух разных элементов одновременно) (5 мин).
- Аккуратный демонтаж старых элементов с предварительной пометкой проводов (20 мин).
- Осмотр изоляции проводов на предмет перегрева или трещин (10 мин).

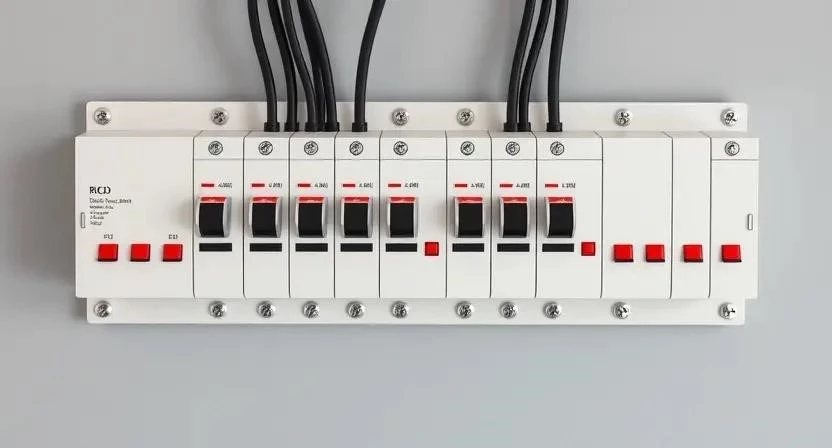

- Монтаж новых компонентов на DIN-рейку согласно схеме (40 мин).

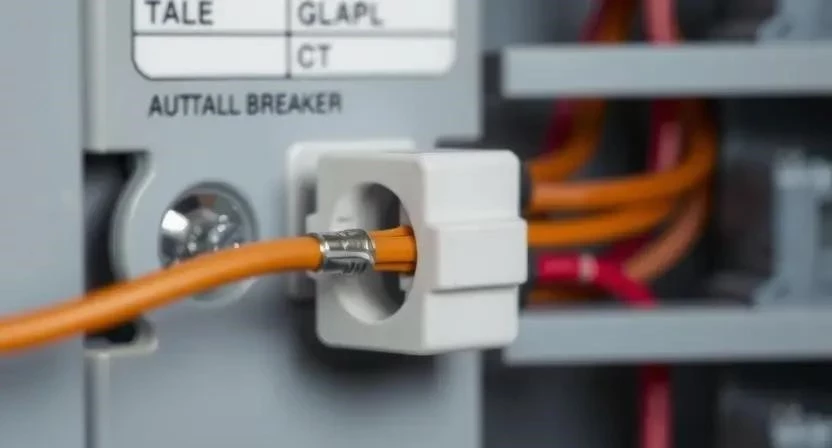

- Тщательная затяжка винтовых соединений с проверкой на «вырыв» (15 мин).
- Маркировка каждой линии бирками (10 мин).
- Визуальный контроль отсутствия посторонних предметов, обрезков проводов в щитке (5 мин).
- Поэтапное включение групп от самых слабых к мощным (10 мин).
- Тестирование кнопки «Тест» на всех установленных УЗО (5 мин).
- Финальная проверка нагрузки с помощью мультиметра (15 мин).
| Этап проверки | Метод контроля | Результат |
|---|---|---|
| Отсутствие фазы | Индикаторная отвертка | Лампа не горит |
| Затяжка контактов | Механическое натяжение | Провод не двигается |
| Работа УЗО | Нажатие кнопки «Тест» | Мгновенное отключение |
| Изоляция | Визуальный осмотр | Нет оплавлений |
| Заземление | Прозвонка мультиметром | Сопротивление в норме |
Технические нюансы и требования
Температура в щитке не должна превышать допустимые нормы. Перегрев говорит о плохом контакте. Влажность в помещении может вызвать коррозию клемм, поэтому используйте влагозащищенные корпуса. Старайтесь не смешивать бренды автоматов в одной группе — они могут по-разному срабатывать при коротком замыкании. Сечение кабеля подбирайте строго под номинал автомата: для 16А используйте 2.5 мм², для 10А — 1.5 мм². Неправильный подбор приведет к тому, что кабель сгорит раньше, чем сработает защита.
Типичные ошибки при монтаже
Многие новички совершают одни и те же промахи, которые дорого обходятся.
- Работа под напряжением в надежде на скорость.
- Использование обычных отверток без диэлектрической изоляции.
- Слабая затяжка винтов, из-за чего контакт начинает греться.
- Отсутствие заземления, что делает УЗО бесполезным.
- Использование одного автомата на слишком большое количество розеток.
Я однажды исправлял последствия такой «экономии времени»: половина щитка была обгорела из-за недотянутого винта на вводном автомате. Чтобы этого избежать, всегда проверяйте соединение рывком руки.
Финансовый расчет работ
Стоимость обновления зависит от количества групп и бренда автоматики. Своими руками вы экономите только на оплате услуг мастера.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы (средний сегмент) | 6000 руб | 6000 руб | 0 руб |
| Работа по монтажу | 0 руб | 8000 руб | 8000 руб |
| Расходники (наконечники и т.д.) | 500 руб | 500 руб | 0 руб |
| 6500 руб | 14500 руб | 8000 руб |
Регламент обслуживания после сборки
Щиток не работает сам по себе вечно. Раз в год нужно делать «протяжку» всех винтовых соединений. Пыль выдувайте компрессором или аккуратно убирайте мягкой кистью. Следите за температурой корпусов автоматов рукой — они не должны быть горячими. Срок службы среднего автомата составляет 10-15 лет, после чего его рекомендуется заменить на новый.
Сравнение систем защиты
Забудьте про старые скрутки в коробках — только модульные щиты. Современные реле напряжения спасают технику от скачков в сети, которые часто случаются в старых домах. Выбирайте между стандартными автоматами и дифференциальными автоматами в зависимости от бюджета. Дифавтомат объединяет в себе функции автомата и УЗО, что экономит место в щитке, но стоит дороже.
Ответы на частые вопросы
Можно ли менять автомат под напряжением?
Категорически нет. Это смертельно опасно из-за риска возникновения дуги и удара током.
Что делать, если выбивает автомат сразу после включения?
Это признак короткого замыкания или неисправности самого прибора. Отключите все потребители из розеток и проверьте линию мультиметром.
Зачем нужно УЗО и чем оно отличается от автомата?
Автомат защищает кабель от перегрузки и замыкания, а УЗО защищает человека от удара током, отключая сеть при утечке.
Как часто нужно проверять контакты в щитке?
Оптимально — один раз в год. Особенно это важно для мощных линий (плита, бойлер).
Можно ли использовать обычную отвертку вместо индикаторной?
Нет, обычная отвертка не покажет наличие фазы. Вы можете коснуться провода, думая, что питания нет.
Что такое ПУЭ и почему это важно?
ПУЭ — это Правила устройства электроустановок. Это главный технический стандарт, который гарантирует безопасность монтажа.
Как понять, что автомат неисправен?
Если он не держит нагрузку (выбивает без причины) или, наоборот, не срабатывает при явной перегрузке.
