Система полива своими руками: делаем систему автоматического и ручного полива, изучив схемы

Подготовка растений

Если поездка не стала неожиданностью, растения лучше заблаговременно подготовить к предстоящим переменам.

  • Убрать в тень, чтобы испарение шло менее интенсивно. Оно также зависит от времени года, наличия в помещении работающих отопительных приборов и проветривания.
  • Удалить пораженные листочки и соцветия. Профессионалы советуют частично проредить и здоровые листья, и в обязательном порядке убрать не только распустившиеся цветы, но и бутоны. Эта мера может показаться жестокой, но позволит растению расходовать воду более экономно.
  • Протереть листочки, сбрызнуть их из пульверизатора.
  • Все цветочные горшки поместить в одно место и накрыть сверху пленкой, сделав в ней несколько отверстий для притока воздуха. Альтернативой пленки может стать укрывной материал – он более пористый, способствует воздухообмену и препятствует образованию плесени.
  • Если вы размещаете цветы группами, изолируйте больные растения. В непосредственной близости даже банальный грибок быстро поразит здоровых соседей.
  • Непосредственно перед отъездом все цветы нужно хорошо полить. В редких случаях, растение вынимают вместе с землей (комком) и опускают в воду, но ненадолго – так, чтобы земля не рассыпалась.

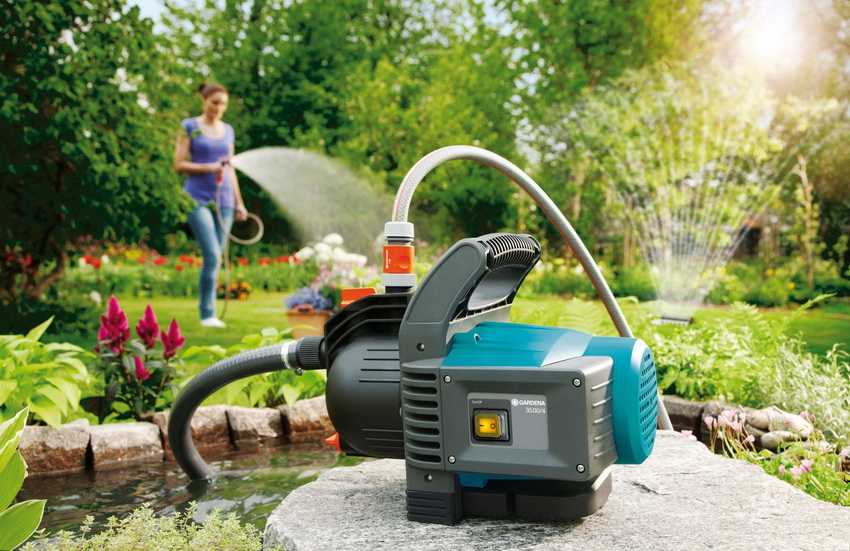

Выбор насосного агрегата для автополива

Если подача воды осуществляется не из централизованного водопровода, а из скважины или резервуара, систему следует укомплектовать насосом для автополива, рассчитанным на определенный расход. Устройство будет обеспечивать требуемое давление в трубах, что приведет в действие форсунки спринклеров.

Выбирая насосный агрегат, следует обращать внимание на такие параметры:

  • мощность, которая подбирается исходя из площади территории для орошения;
  • расход воды, необходимый для полива всех зеленых насаждений, с резервным запасом по мощности;
  • вероятность автоматического управления;
  • стойкость механических элементов агрегата к воздействию химических соединений в виде удобрений, что будут вводиться в воду по мере необходимости;
  • уровень создаваемой вибрации и шума;
  • наличие системы «плавного пуска»;
  • легкость установки и демонтажа.

Если забор воды осуществляется из водоема или емкости, то для обустройства системы автополива целесообразно купить насосный агрегат

Для организации капельного полива самый подходящий вариант – центробежный насосный агрегат. Более надежным и дорогостоящим является лопастный тип, который может иметь вертикальное или горизонтальное расположение колеса. Такой насос используется при дождевании. В случае превышения расхода воды 2 л/с лучше установить поршневой центробежный агрегат.

Для больших территорий при создании автоматического дождевания рекомендуется отдать предпочтение осевому насосу. Для капельного полива большой площади целесообразно установить вихревой агрегат.

Прикорневое орошение

Если на вашей даче растут растения, требующие особого ухода, а территория участка ограничена, советуем обратить внимание на комплект для организации прикорневого полива. Орошение осуществляется под землей

Оно не позволяет корням разрастаться по поверхности. Корни начинают стремиться к источнику влаги и не лезут вверх. Растение держится в земле гораздо крепче.

Давайте взвесим все за и против. Сам по себе автополив на даче своими руками достаточно экономный. Он не нуждается в мощном напоре воды, способен отлично работать за счет разницы в высоте между сосудами. Поскольку весь комплект находится под землей, гарантировано минимальное испарение.

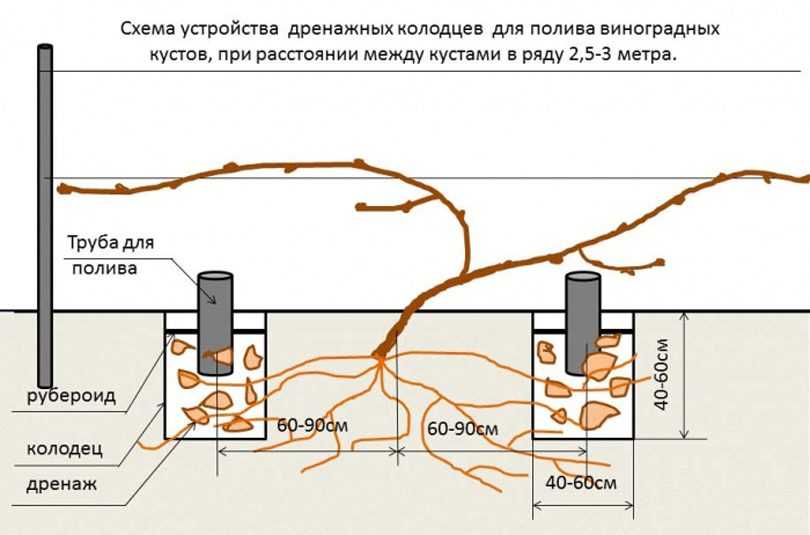

Прикорневой полив для винограда

Из недостатков можно отметить трудоемкость сборки и вероятность засорения системы. Организацию прикорневого полива на уже облагороженном участке сложно назвать удобной. Особенно не рекомендуется ставить такой тепличный комплект, когда у растений начинают завязываться соцветия или плоды. Сделанная осенью прикорневая система полива будет гораздо предпочтительнее.

Поскольку вода поступает не на поверхность, а сразу в почву, лучше использовать данную систему для орошения многолетних растений.

В период урожайности они особенно сильно нуждаются в поступлении влаги.  Чтобы повысить эффективность системы в целом, в прикорневую зону укладывается песок, гравий. Создается дренажный слой, как в горшочке для цветов.

Подводка воды точно такая же, как и в предыдущих способах полива. Трубы могут быть гибкими и жесткими – все зависит от того, что именно вы предпочитаете, какой грунт, растения и так далее.

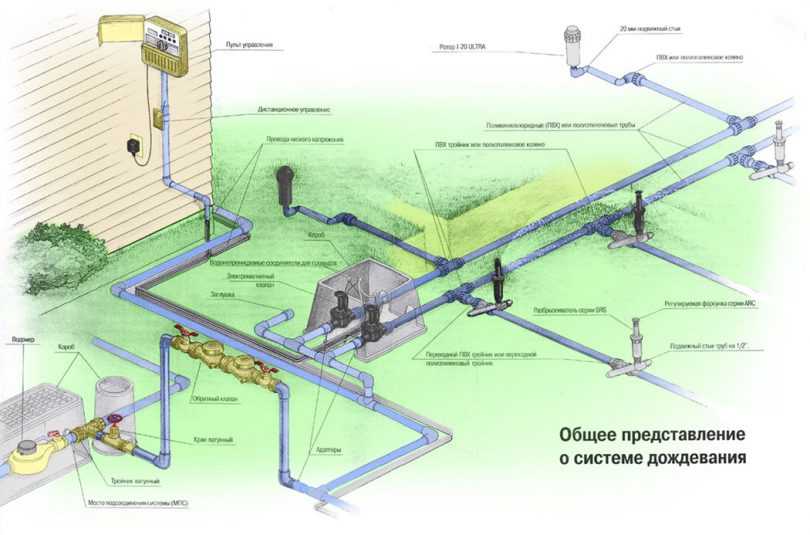

Установка системы автоматического полива

Как только все необходимые элементы завезены на участок, можно приступать к подготовке оросительной системы, которая полностью избавит вас от забот, связанных с поливом растений.

Работа включает в себя несколько основных этапов:

Земляные работы на участке. Они предполагают прокладку канав согласно схеме, чтобы уложить в них трубопроводную систему. В норме глубина траншеи должна составлять около 1 метра, чтобы трубопровод располагался ниже уровня промерзания грунта. Естественно, такая работа окажется слишком трудоемкой для владельца обычного дачного участка, поэтому обычно траншеи копаются на глубину примерно 30 см

Важно! При этом трубы должны располагаться под небольшим уклоном, а в самых низких точках должны быть установлены дренажные клапаны. Это необходимо, так как если трубы будут располагаться в промерзающем слое грунта, перед наступлением зимнего сезона всю воду из системы придется сливать

Монтаж насосной станции и присоединение трубопроводной системы к насосу. После установки насоса и прокладки системы трубопровода необходимо осуществить ее пробный запуск. Это промывка труб с одновременной проверкой исправности системы. Если были обнаружены протечки, их нужно устранить до запуска основной системы в работу. До завершения работ и установки дождевателей трубы закрываются заглушками, иначе они могут оказаться забитыми грунтом.
Устанавливается распределительная гребенка с системой вентилей, после этого в помещении в доступном месте ставится контроллер.
В систему устанавливаются дождеватели: каждый производитель такой техники предоставляет инструкцию по установке, она может несколько отличаться. Когда система собрана, траншеи нужно закопать, грунт выравнивается. Со стороны будут заметны только дождеватели, участок будет выглядеть аккуратно.
Монтируются фильтры, электромагнитные клапаны, они соединяются с контроллером и электросистемой дома. После этого необходимо запрограммировать контроллер и провести пробный пуск оборудования.

Хотя установка потребует больших трудозатрат, в дальнейшем она позволит забыть о постоянной работе с ведрами и лейками, а летний отдых на даче превратится в настоящее удовольствие.

Создание своими руками

Покупка готовой системы капельного автополива — не единственный вариант для садовода. Можно собрать ее самостоятельно, значительно сэкономив. Блоки управления — таймеры и контроллеры — продаются отдельно. Например, марок «ОГО-Родник» и «Green Helper». Если требуется установить разные режимы полива для отдельных зон, вместо нескольких блоков можно приобрести один многоканальный (обычно 2 или 4 канала).

Схема

Чтобы составить спецификацию всех необходимых элементов, вычерчивают план участка с нанесением грядок и выполняют на нем проект системы.

Схема капельного полива в теплице из бочки

По чертежу определяют:

  • длину магистрального шланга и капельных (подводящих);
  • число кранов;
  • количество и тип фитингов.

Материалы для монтажа

В самодельных системах в качестве магистрали применяют трубу диаметром 32 мм — в ней удобно делать отверстия для подключения капельных лент. Предпочтительный материал — любой полимер: ПВХ, полиэтилен или полипропилен.

Полимерные трубы превосходят стальные по ряду параметров:

  • дешево стоят;
  • мало весят;
  • легко режутся и сверлятся ручным инструментом, сварка также осуществляется предельно просто;
  • не ржавеют;
  • не зарастают отложениями;
  • полиэтиленовые и полипропиленовые трубы при замерзании воды не разрушаются.

Если используются обычные шланги, лучше не брать прозрачные: в них вода в жару цветет. Пластиковые фитинги для шлангов любых диаметров, в большом разнообразии продаются в специализированных магазинах для садоводов.

Полимеры в чистом виде разрушаются на открытом солнце под действием ультрафиолета. Потому нужны специальные пластиковые трубы для наружной прокладки — черного цвета. К слову, все готовые системы укомплектованы такими шлангами.

Подключение магистральной трубы к баку

Для подключения системы к баку в нижнюю часть последнего врезается кран. От дна отступают 5-7 см, чтобы в трубы не поступал осадок. Если емкость большая, для сброса грязи предусматривают отдельный кран, теперь уже в самой нижней точке. Бак устанавливают с небольшим уклоном в сторону слива. Если систему предполагается оборудовать контроллером или таймером, то в бочку врезают штуцер и навинчивают на него электромагнитный кран, поставляемый с данным устройством.

Установка фильтра

Фильтр грубой очистки — важнейший компонент, без него узкие сопла капельниц быстро засоряются, есть две разновидности:

  1. сетчатый. Загрязнения задерживает металлическая сетка в виде стакана;
  2. дисковый. Фильтрующий элемент — пакет из пластиковых дисков с канавками, в котором при сжатии формируется объемная сетка. Вода движется через пакет по спирали.

Преимущества дисковых фильтров:

  • быстрее и проще освобождаются от накопившейся грязи;
  • лучше задерживают длинноволокнистые загрязнения;
  • растворенные в воде соли не вызывают зарастание и разрушение.

Воду для крупных систем орошения очищают засыпными фильтрами с наполнителем из песка и мелкого гравия.

Устройство для очистки воды подсоединяют к главному крану посредством резьбовых фитингов.

Разметка трубопровода

Зная расстояние между грядками, в магистральном трубопроводе намечают места сверления отверстий для подсоединения капельниц. Все отверстия должны смотреть в одну сторону, для чего рекомендуется предварительно натянуть вдоль трубы шнур.

Создание отверстий

Для сверления пластика отлично подходят сверла по дереву. Наличие электрической дрели не обязательно, отверстия легко сформировать и при помощи ручной.

Диаметр их должен быть таким, чтобы уплотнитель старт-коннектора входил достаточно плотно. Оптимальное значение производитель указывает в инструкции по монтажу.

Заглушка ленты

Свободные концы капельных лент закрывают специальными заглушками. Но покупать их необязательно — можно завязать трубку узлом или свернуть и зафиксировать скрутку резиновым кольцом.

Принципы построения

Принципиальная схема автоматического полива вкратце такая. Имеется источник воды, от него по участку к зонам полива разводится магистральный трубопровод. Далее при помощи тройников, крестовин, трубок небольшого диаметра и устройств подачи воды создается система полива. Для нормальной работы узлов выпуска воды необходимы фильтры их ставят на магистральном водопроводе. Вот и все. Все остальное — частности. Даже насос или система управления может быть, а можно обойтись и без них

Система автополива своими руками — реальная задача

Как управляется

Управлять поливом может контроллер (блок автоматики) или человек поворотом крана. Если установлен контролер, система практически полностью автоматизирована: она в заданное время включает и выключает подачу воды. Есть устройства с очень высокой степенью автоматизации — они следят за погодой, влажностью почвы и в соответствии с этими данными корректируют работу оборудования. В простейшем варианте автоматика полива в заданное время подает воду, через определенный промежуток времени (задается в настройках) ее отключает.

Если контроллера полива нет, открывать подачу воды и прекращать ее нужно человеку. Но это все, что от вас потребуется, все остальное сделает оросительная система.

Расход воды и интенсивность полива

Так как расход воды через точки раздачи в основном нормированный, с достаточно большой точностью можно определить, сколько времени должен длиться полив, чтобы воды было не много, и не мало. Если все поливаемые растения требуют одинакового количества воды, никаких сложностей не возникает, но такое бывает не всегда. Так дело обстоит с газоном, иногда бывают обширные посадки одинаковых насаждений в огороде или в саду. Но чаще встречается ситуация, когда одни растения более влаголюбивы, другие — менее. Решить эту проблему можно несколькими способами:

  • Поставить капельницы или брызгалки с регулируемым расходом воды. С их помощью для каждого участка или растения выставить необходимое количество влаги за один полив.
  • Использовать многозональные контроллеры. Они могут независимо управлять несколькими зонами полива. Это удобно на огороде, в саду или теплице, где есть обширные посадки растений, требующих разного увлажнения.

Иногда выгоднее сделать две автономных системы полива

Сделать несколько независимых систем. Порой это выгоднее, чем тянуть от одного участка к другому длинный трубопровод или покупать сложное управление.

Вот потому автоматический полив своими руками и можно сделать: у вас есть масса возможностей добиться желаемого результата.

Откуда брать воду

Источником воды для автоматической системы полива может быть водопровод, емкость с закачанной водой, скважина, колодец, река, озеро. Во всех случаях на магистральном трубопроводе устанавливаются фильтры. Просто для разных источников требуются разное оборудование. Если воду качать из открытого источника (река, озеро), обязательно ставят сначала фильтр грубой очистки, потом тонкой. Во всех других (кроме питьевого водопровода) ставят только оборудование для тонкой очистки.

Полив участка своими руками можно сделать от любого источника воды

Если речь идет об автоматическом поливе огорода или теплицы, то однозначно лучше сначала воду закачивать в емкость, где она нагреется, а потом ее распределять по участку. Для дач и приусадебных участков есть целый ряд систем, которые работают практически самотеком. Им необходимо минимальное давление, которое создается подъемом емкости на высоту порядка 1-2 метров. Есть системы, которые могут работать, если емкость поднята на 10-40 см над землей (это системы капельного полива АкваДуся, Водомерка и другие, о них можете почитать тут).

При такой организации  — с емкостью для воды — насос для автоматической системы полива можно выбирать любой. Лишь бы он мог периодически закачивать воду в бак. Уровень воды в емкости чаще всего контролируется поплавковым механизмом (типа того, что в туалетном бачке). В этом случае не забудьте предусмотреть аварийный перелив и выведите его в какой-то источник, иначе ваш участок может превратиться в болото.

Если в качестве источника используется водопровод — централизованный или нет, а полив выбран капельный, необходим редуктор, понижающий и стабилизирующий давление в системе, так как большая часть этого оборудования работать может при давлении не выше 2 атм.

Выбор автополива

Автополив участка бывает трех видов: капельный, дождевальный и подземный. Отличаются они рабочим давлением и установочным оборудованием. На большой участок можно установить сразу несколько систем с учетом норм полива каждого насаждения.

Благодаря капельному поливу вода проникает глубоко под землю, доставляя необходимую влагу прямо в корневую систему. Солнечных ожогов бояться не стоит, потому как капли не попадают на листья. Такая система применима для орошения кустарников, огородных культур, посаженных в открытом грунте, и парников. Установка капельной системы подразумевает размещение водяных магистралей возле грядок.

Дождевальная система автополива своими руками создает эффект естественных осадков. Их можно использовать для полива цветников, газонов и клумб. Чтобы создать дождевой эффект, необходимо установить на участке несколько распылителей

Очень важно, чтобы радиус брызг воды перекрещивался с соседними распылителями. Таким образом, после обильного полива на участке не останется сухого места

Подземная система орошения имеет нечто общее с капельной. Перфорированные трубы проходят на глубине 25-30 сантиметров, и главная их цель – увлажнение корневой системы всех растений. Отверстия в трубках для воды должны быть с шагом в 30 сантиметров. Такая установка менее популярна, так как ее тяжело обслуживать.

Проект и разработка эскиза системы полива газона

Чтобы наладить автополив для газона своими руками, начните со схемы своей территории. Схема автополива должна включать в себя: саму газонную лужайку, деревья, кустарники и те зоны, которые поливать не следует.

Схема автополива

Расчитав способность пропускать воду у подающей трубы (с помощь табл.1), Вы сможете правильно подобрать необходимый диаметр для всей системы автополива.

Теперь время определиться с местом, на котором будут устанавливаться дождеватели. Мы писали выше, что на участке не все объекты нуждаются в поливе, поэтому, исходя из этого, а также из того, что некоторые дождеватели могут подавать воду на 25 м, устанавливаем нужное количество дождевателей в нужном месте. Все правильно рассчитать можно с помощью циркуля на подготовленной схеме. При нанесении дождевателей на план, не забудьте, что система все же имеет какие-то погрешности в радиусе во время работы. Зная расход воды одного дождевателя, Вы поставите нужное количество поливочных устройств, исходя также из данных производительности насоса.

На одну секцию полива приходится один электромагнитный клапан. Делайте разветвление трубопровода в одном месте, тогда Вам будет легче ремонтировать и обслуживать клапаны, так как они будут находиться все в одном месте.

Если Вы неправильно распланируете закладку труб, то есть опасность потери давления, перерасходу материала и маленькой эффективности процесса полива. Постарайтесь реже перегибать трубы и прокладывайте их к дождевателям по самому короткому пути.

Проверьте все еще раз. Схема автоматического полива разрабатывается для того, чтобы Вы убедились, что дождеватели охватывают всю зону, а у насоса хватает мощности.

Система полива на даче своими руками

Вы решили сделать систему капельного полива своими руками? Не бойтесь, в этом нет ничего сложного. В этой статье мы рассматриваем только те способы полива огорода, которые сможет самостоятельно сделать каждый.

Капельная система полива с использованием труб

Вам понадобятся:

  • резервуар для накопления и хранения воды (1,5-2 м над поверхностью земли);
  • большая, плотная труба;
  • несколько тонких труб (10-15 мм), в зависимости от количества грядок;
  • элементы пластиковой части медицинской капельницы (форсунки);
  • заглушки для тонких труб.

Начните с малого: сделайте замер каждой из грядок, затем обрежьте тонкие трубы по их размеру. К резервуару с водой подсоедините большую трубу – магистраль, так, чтобы она лежала перпендикулярно грядкам. Трубу присоединяйте немного выше дна бочки/бака.

Специалисты советуют выбирать ПВХ-трубы (разновидность полимерных труб), они плотные, недорогие и не боятся высоких температур. ПВХ-труба подойдет в качестве главной трубы вашей системы полива. Тонкие трубы для грядок лучше покупать полиэтиленовые – они наиболее эластичны и тоже не боятся морозов.

Тонкие трубы соедините с главной трубой с помощью стартовых фитингов, предварительно просверлив в ней соответственное количество дырок.

Капельные трубы уложите параллельно грядкам. В каждой трубе проделайте несколько маленьких дырочек, в которые будут вставлены элементы капельной системы.

Дырочки должны быть сделаны непосредственно возле корня растения, значит, сколько растений – столько и отверстий. С обратной стороны каждой тонкой трубы вставьте заглушки.

Перед тестированием вашей системы полива снимите заглушки и «прогоните» воду сквозь трубы: так вам проще будет узнать, если у вашей системы недостатки. Если вы заметили изъян, немедленно устраните его.

Капельная система полива с использованием пластиковых бутылок

Предыдущая система не кажется слишком сложной и замысловатой, не так ли? Если так, то эта будет еще проще. Для ее изготовления вам понадобятся только несколько пластиковых бутылок или тар.

Принцип действия этой системы вы уже наверняка поняли: в бутылке делаются отверстия, капли из которых попадают под растение.

Однако и в такой простой системе есть два варианта:

  1. Подвешенные бутылки. Над кустами растения установите крепление – например, 2 деревянные палки по бокам перпендикулярно земле, одна между ними – параллельно. На последнюю повесьте пластиковую бутылку с водой, предварительно проделав в ней отверстие или два. Вешать лучше горлышком вниз. Следите за тем, чтобы опора была достаточно крепкой, и куст не привалило палками.
  2. Вкопанные бутылки для подземного полива. Отрежьте дно у бутылки (здесь подойдет и более крупная тара), горлышко закрутите. Сделайте несколько дырок по бокам бутылки (чем плотнее почва — тем больше отверстий. 4 – максимум). Закопайте бутылку на 15 см в землю между двумя кустами. Залейте в бутылку воду. Теперь она будет постепенно просачиваться через дырочки и питать корни растения. Такого способа полива хватает на 2-4 дня в зависимости от объема сосуда.

Даже если вы новичок в огородном деле, вы с легкостью изготовите капельные системы полива своими руками.

Вам понадобится немногое: несколько материалов, которые можно купить в любом специализированном магазине, желание порадовать свои растения регулярной подачей воды и немного терпения! Мы уверены, у вас все получится!

Общие советы и рекомендации по монтажу системы

Автоматика являет собой чрезмерно сложную конструкцию, способствующую заметному упрощению жизни садовода. Однако при самостоятельной автоматизации полива могут возникнуть сложности. К автоматическим системным элементам зачастую относят насосы, средства, способствующие контролю давления, таймеры, управляющие блоки. Нередко садоводы доверяют выполнение этих опций профессионалам, и при принятии решения самостоятельной работы также следует обратиться к специалисту. Чтобы система функционировала беспрепятственно и не давала сбоев, необходимо соблюдать несколько базовых условий:

Обустройство полива

Одним из условий для прокладки полностью автономной системы полива станет наличие водопровода. Если таковая на даче или в частном доме отсутствует, то в качестве источника воды может использоваться любая емкость, которую располагают на высоте не менее полутора метров над землей. Рекомендуют использовать непрозрачные пластиковые ёмкости, объем которых выбирают в зависимости от необходимого количества воды для еженедельного орошения грядок.

Для обустройства капельного автополива на даче потребуется:

  • Автоматический контроллер.
  • Регулятор давления.
  • Капельная лента.
  • Фитинги и разводящая труба.

Используемая капельная лента может быть выполнена из поливинилхлоридной тонкостенной трубы. Также в садоводческих магазинах можно приобрести уже готовые капельные ленты, которые выполняются из мягкого пластика, сшитого полипропилена или других аналогичных материалов.

https://youtube.com/watch?v=QAq-ilttnK4

Регулятор давления потребуется в тех случаях, если в качестве источника водоснабжения используется центральный водопровод. В водопроводе могут часто отмечаться скачки напряжения, которые могут отрицательно сказаться на состоянии капельной ленты и целостности подающей трубы.

Выбор контроллера, который представляет собой электронный блок автоматического управления работой всей системы, будет зависеть непосредственно от разветвленности автополива и финансовых возможностей садовода. Можно подобрать полностью автоматизированную конструкцию, которая оснащается различными дополнительными датчиками, отличается универсальностью и функциональностью в использовании, а в случае эконом-варианта можно купить обычный электротаймер, который по установленной программе будет подавать напряжение на используемый насос.

Разводящие трубы используются в тех случаях, если выполняется полив сразу нескольких грядок и требуется обеспечить режим орошения для выращиваемых на садовом участке овощных культур. Для выполнения такой разводящей трубы используется обычная пластиковая сантехника, диаметр которой должен составлять не меньше 32 миллиметра.

https://youtube.com/watch?v=1pQx_1kmhsc

Все соединения труб и капельной ленты должны быть обязательно герметичными. Потребуется использовать соответствующие пластиковые или металлопластиковые фитинги, отличающиеся простотой в использовании. Предпочтительно выполнять разборное соединение, что при необходимости позволит внести корректировки и усовершенствовать используемую систему полива.

Сборка компонентов

Несмотря на кажущуюся сложность такой автоматической капельной системы полива, с ее сборкой справится каждый садовод.

Последовательность действий при сборке капельного автополива будет следующей:

  1. Рассчитывается примерный расход воды и площадь полива.
  2. Согласно полученным данным выбирают объем резервуара и мощность подающей помпы.
  3. Выполняется прокладка разводящей трубы, для которой выкапывают траншею глубиной в 15−20 сантиметров.
  4. Устанавливается контроллер, к которому подводят провод для питания.
  5. Монтируют капельную ленту, закапывая ее в землю или укладывают непосредственно по грядкам.
  6. Система соединяется фитингами, выполняется проверка работоспособности автополива и при необходимости устраняются протечки.
  7. Проводится настройка системы с установкой программы орошения грядок.

Выполняя сборку капельного орошения и монтируя трубы, необходимо следить за горизонтальностью их расположения под землёй. Любой уклон может отрицательно сказаться на движении жидкости, уменьшится эффективность выполненного полива, и в итоге проведённый монтаж придется проводить заново.
