Плюсы и минусы управления освещением на расстоянии
Основные преимущества:
- экономный расход электроэнергии;
- удобство пользования, особенно если нужно контролировать освещение в нескольких точках;
- легкость монтажа – не требуется ломать стены и прокладывать отдельную ветвь электропроводки;
- возможность сопряжения с диммером для плавного включения света;
- экономия расходных материалов – для беспроводной системы ну требуются провода и кабели;
- комфортный процесс включения и выключения света;
- пользователь не подвержен аварийному отключении питания- сенсорный шкаф и автомат соединяются по радиоволнам, и управление освещением производится без подключения к локальной сети;
- безопасность – дистанционные выключатели освещения работают от маленьких значений силы тока, которая не является опасной для человека;
- возможность управления подсветкой как с ПДУ, так и со смартфона или планшета с установленной программой;
- наличие эффекта присутствия помогает обезопасить квартиру от проникновения взломщиков.
Недостатки дистанционного управления освещением:
- стоимость подобных приборов несколько выше, чем у стационарных выключателей;
- могут возникнуть проблемы, связанные с плохим сигналом Wi-Fi или его отсутствием, севшей батарейкой в ПДУ;
- сложность настройки – требуется соблюдать строгие правила, иначе будут погрешности при работе устройства;
- требуется точная корректировка условий срабатывания;
- возможность ложного срабатывания – для удаления этого эффекта приходится разрабатывать системы с несколькими датчиками.
Пульт Smart TV
Smart TV Remote от Adiroid требует немного больше настроек, чем другие приложения для дистанционного управления, но это приложение для дистанционного управления через ИК / Wi-Fi работает с широким спектром оборудования и телевизоров, от внутреннего ИК-передатчика вашего устройства или внешнего ИК-устройства, а также с Контроллер на базе Wi-Fi для ряда старых смарт-телевизоров Samsung.
Среди лучших особенностей приложения – настраиваемый интерфейс, позволяющий легко создавать горячие клавиши каналов и располагать кнопки по своему усмотрению. Также имеется поддержка нескольких устройств, поэтому вы можете управлять своим телевизором, приставкой и стереосистемой из одного приложения.
Google Home
Поскольку Google выпускает все больше устройств для умного дома, таких как устройства Google Home и Chromecast, старое приложение Google Cast было переименовано в Google Home.
Хотя название и окраска могли измениться, Google Home по-прежнему выполняет функцию универсального командного центра для вашего Chromecast и других устройств Google, а также поддерживает расширенный спектр интеллектуальных устройств, таких как фонари, камеры и т. д. и термостаты.
Google Home демонстрирует широкий спектр приложений с поддержкой Cast, содержащих контент из этих приложений и позволяющий вам делать такие вещи, как использование приложения для открытия и потоковой передачи нового эпизода из сериала Netflix.
Вкладка управления устройством управляет всем: от затемнения света до управления громкостью динамика, и вы даже можете настроить автоматические процедуры для запуска одним нажатием кнопки.
Как выбрать контроллер для светодиодной ленты
При выборе контроллера
для цветной светодиодной ленты необходимо учесть ряд его технических
характеристик:
- Вольтаж.
- Мощность.
- Сила тока.
- Исполнение корпуса.
Вольтаж контролирующего
устройства должен точно соответствовать аналогичному параметру лед-ленты. Как
правило, это 12 или 24 вольта. Их значения можно найти в описании. Немного
сложнее дело обстоит с мощностью – ее нужно рассчитать. Она должна равняться
суммарному значению для всех лэд-элементов. Например, если один метр
светодиодной ленты потребляет 4 Вт, а общая длина = 5 метрам, то общее значение
будет 20 Вт. Именно такое значение должна иметь мощность самого блока.
Аналогичным образом
ведется расчет для силы тока светодиодной ленты. Так, если метр ее длины
потребляется 1,2 А, значит, при протяженности в 5 м, ее общий показатель будет
равен 6 А
Не менее важно выбирать блок контроля по типу корпуса. Если его
монтаж планируется на улице или в сыром помещении, то он должен иметь
соответствующую степень защиты
При подключении дополнительного витка светодиодной ленты для синхронной работы от уже установленной с контроллером потребуется монтировать усилитель (между двумя лэд-полосками) и блок питания (от ближайшей розетки). Это позволит установить набор разноцветных led-светильников, сэкономив на прокладке кабеля. При этом все элементы цепи должны иметь соответствующий номинал по току, напряжению и мощности.
Какие ошибки могут быть допущены при
выборе
Среди наиболее распространенных
ошибок, которые нужно избегать при выборе контроллера для светодиодной ленты,
можно выделить:
- Не учитывается суммарная мощность лед-элементов.
- Неправильный монтаж блока контроллера за навесным потолком при использовании пультов с ИК-портом.
- Установка управляющих устройств для разных комнат с одной частотой (характерно для какого-то конкретного производителя). При включении с пульта будут запускаться сразу несколько областей. Избежать проблемы можно, используя разные каналы или модели разных линеек для разных зон.
Смартфон в качестве ПДУ
Еще один вариант ПДУ практически для любого устройства — использование в качестве управляющего устройства смартфона. При этом в нем может быть, а может и не быть реализована передача сигналов в ИК диапазоне (технология IrDA). В последнем случае управление осуществляется через Bluetooth или Wi-Fi. Единственное ограничение состоит в том, что управляемое устройство должно также поддерживать эти протоколы обмена информацией, что реализовано не на всей технике.
Более интересен в качестве ПДУ вариант смартфона с ИК-портом. Рассмотрим это на примере модели Xiaomi Redmi 3 и довольно старого телевизора Daevoo. Нам потребуется установить из Google Play специальное приложение. Оно может быть любым, главное, чтобы в перечне поддерживаемого оборудования присутствовала нужна модель объекта управления. Для этого телефона с оболочкой от MIUI оно называется Mi Remote (русский язык присутствует).
После установки выбирается нужный производитель, и производится полноценное управление TV в полном объеме.
Как узнать код телевизора
Для настройки универсального пульта к вашему телевизору желательно знать трёх- или четырёхзначный код конкретной модели. Найти такие коды можно либо в техническом паспорте телевизора, либо на сайте производителя техники, либо в специальных таблицах-справочниках. Он так и называется – «Код для настройки пульта».
Но как настроить пульт к телевизору, если вы не смогли найти нужный код своей модели? Для этого в каждом УПДУ заложена функция автоматической настройки с программным поиском кода. Достаточно просто нажать нужную комбинацию цифр, после чего запустится команда автоподбора.
Схема приемного блока
Приемник устанавливается внутрь телевизора, на него подается питание + 12V от источника питания телевизора, а катоды диодов VD2-VD9 соединяются с контактами кнопок модуля выбора программ УСУ-1-10.

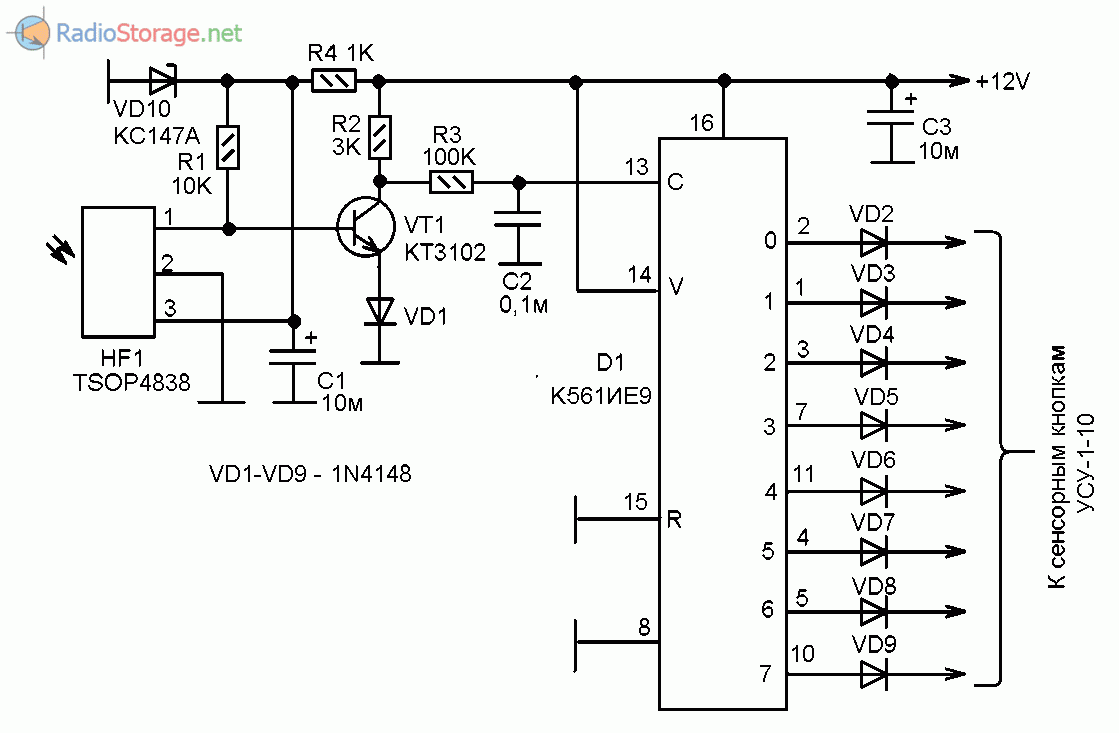

Рис.2. Принципиальная схема ИК-приемника для дистанционного управления телевизором.
ИК-импульсы, излучаемые пультом, принимаются интегральным фотоприемником HF1 типа TSOP4838. Данный фотоприемник широко применяется в системах дистанционного управления различной бытовой электронной аппаратурой. При приеме сигнала на его выводе 1 присутствует логический ноль, а при отсутствии принимаемого сигнала единица.
Таким образом, когда кнопка пульта нажата на его выходе ноль, а когда не нажата — единица.
TSOP4838 должен питаться напряжением 4,5-5,5V, и не более. Но, для управления модулем выбора программ телевизора нужно на кнопки транзисторного 8-фазного триггера подавать напряжение 12V. Поэтому, на микросхему D1 подается напряжение 12V, а на фотоприемник HF1 напряжение 4,7-5V через параметрический стабилизатор на стабилитроне VD10 и резисторе R4.
Согласующим уровни логических единиц каскадом служит транзистор VТ1. При этом он инвертирует логические уровни. Напряжение с коллектора VТ1 через цепь R3-C2 поступает на счетный вход счетчика D1, рассчитанный на прием положительных импульсов. Цепь R3-C2 служит для подавления ошибок от дребезга контактов кнопки S1 пульта управления.
Счетчик D1 К561ИЕ9 представляет собой трехразрядный двоичный счетчик, со схемой десятичного дешифратора на выходе. Он может находиться в одном из восьми состояний от 0 до 7, при этом логическая единица имеется только на одном, соответствующем его состоянию, выходе. На остальных выходах — нули.
При каждом нажатии — отпускании кнопки пульта счетчик переходит на одно состояние вверх, при этом переключается логическая единица по его выходам. Если отсчет начался с нуля, то через восемь нажатий кнопки, на девятое, счетчик вернется в нулевое положение. И далее, процесс переключения логической единицы по его выходам повторится.
ИК-светодиод LD271 можно заменить любым ИК-светодиодом, применимым для пультов дистанционного управления бытовой аппаратурой. Фотоприемник TSOP4838 можно заменить любым полным или функциональным аналогом.
Порядок самостоятельного подключения
Работы по монтажу приёмного устройства на оконечной стороне радиоканала должны проводиться квалифицированным специалистом или пользователем, хорошо освоившим основы электротехники и электроники.
Важно! Перед тем, как подключить исполнительный модуль в разрыв линии питания, в первую очередь, необходимо обесточить с помощью соответствующего защитного автомата. Отметим также, что порядок врезки в линию в этом случае несколько отличается от традиционного способа включения
Дело в том, что к обычному клавишному изделию подводится только фазный провод, в разрыв которого подключается сам механизм
Отметим также, что порядок врезки в линию в этом случае несколько отличается от традиционного способа включения. Дело в том, что к обычному клавишному изделию подводится только фазный провод, в разрыв которого подключается сам механизм.
Для того чтобы исполнительный модуль системы с ДУ работал правильно, к нему необходимо подвести не только фазу, но ещё землю или нулевой провод. Лишь при такой подводке он способен полностью справляться со всеми своими функциями
Таким образом, прежде чем установить дистанционный переключатель, очень важно сначала полностью разобраться с подходящими к нему проводами (включая проводники, идущие на нагрузку)
Обратите внимание! Под понятием «нагрузка» в данной ситуации подразумевается любой осветительный прибор (люминесцентная лампа, светильник, комнатная люстра или целый комплекс осветительных приборов). При большом количестве отдельных нагрузок, подключаемых к управляющей системе, фазовый провод каждой из них заводится на соответствующую выходную клемму исполнительного модуля
При большом количестве отдельных нагрузок, подключаемых к управляющей системе, фазовый провод каждой из них заводится на соответствующую выходную клемму исполнительного модуля.
При этом их разводка должна соответствовать схеме, приведённой на рисунке ниже.
По завершении самостоятельного монтажа (перед подачей напряжения 220 Вольт в линию питания) рекомендуется ещё раз проверить электрические соединения и убедиться в надёжности всех рабочих контактов.
В заключение отметим, что дистанционные выключатели всё чаще используются при обустройстве систем освещения современных жилых помещений и офисов. Конструкции рассмотренного класса при их скрытном размещении создают комфортные условия для управления светом в доме, а также предоставляют возможность комбинированного применения подсветок на основе разноцветных светодиодных лент.
Ultimate Gamepad
Основной и единственной функцией Ultimate Gamepad является эмуляция геймпада: приложение позволяет использовать любой Android-смартфон в качестве беспроводного игрового контроллера для ПК. Экран программы превращается в виртуальный геймпад с кнопками направлений, 4 основными и 4 дополнительными кнопками. Приложение подключается к компьютеру с помощью Bluetooth или Wi-Fi соединения. Отклик на нажатия очень быстрый, так что можно комфортно играть даже в гоночные симуляторы. Настройки утилиты позволяют ассоциировать кнопки геймпада с клавишами на клавиатуре, настроить силу их отклика и зону действия. Есть возможность подключить несколько устройств к одному ПК.
Разумеется, Ultimate Gamepad не сможет заменить полноценный контроллер с его физическими кнопками и тактильными ощущениями. Тем не менее, такой вариант вполне можно использовать, тем более что приложение бесплатное и без рекламы. Из недостатков стоить отметить небольшой размер кнопок, наличие всего лишь одного типа геймпада и отсутствие возможности создавать несколько профилей для разных игр.
Пульт ДУ для ПК
Пульт дистанционного управления для персонального компьютера может оказаться полезным при работе с интерфейсом, как самой операционной системы, так и при управлении функционированием различных программ. Например, управление презентациями в Power Point или воспроизведением медиа-контента в Media Center. Иногда такие пульты уже входят в комплект ПК.
Производители пультов для ПК, в отличие от TV, реализовали 2 решения: ИК и радиопульты. Дело в том, что устойчиво при управлении в инфракрасном диапазоне взаимодействует с устройством при прямой видимости и на расстоянии до 10 м, что достаточно для TV, но может оказаться неудобным для управления ПК, особенно во время презентаций. Радиопульт увеличивает это расстояние до 30 м независимо от препятствий на пути сигнала.
Внешне радиопульт от ИК будет отличаться только наличием небольшой антенны. Но для того, чтобы можно было осуществлять управление, ПК необходим еще один элемент: приемник радио- или ИК- сигнала, установленный в компьютер или ноутбук. Это может быть, как встроенное устройство, так и модуль, подключаемый к порту USB. Второй вариант предпочтительней.
Какие недостатки у дистанционного управления освещением
Интеллектуальный выключатель может не нормально работать по банальным причинам:
- Потеряли емкость элементы питания и их надо менять.
- Датчик ИК пульта или приемника загрязнился и не пропускает инфракрасное излучение.
- В зоне действия радиоканала появились сильные электромагнитные помехи.
- Малогабаритный пульт брелок утерян. Поэтому его лучше всего держать в одном месте, ведь позвонить на него с другого устройства для поиска, как мобильника, забытого в сумке или кармане, не получится.
При выборе определенного модуля обращайте внимание на его:
- универсальность, обеспечивающую пользование конкретными приборами освещения, а не всех сразу;
- возможность управления светом в обычном режиме при отказе электронной схемы;
- режим работы диммера: подходит ли он вашим люминесцентным и светодиодным лампам.
Все компоненты освещения, подключаемые под выключатель света с дистанционным управлением, должны быть точно сбалансированы и подобраны по техническим характеристикам. Смешивание светодиодных, люминесцентных и ламп накаливания создает неблагоприятные нагрузки, ограничивающий ресурс работающей электроники.
Мой материал дополняет видеоролик владельца Радиолюбитель TV про умный выключатель света с телефона через Wi-Fi и его настройки.
Жду вопросов и комментариев.
Устройство пульта дистанционного управления
Гаджет представляет собой небольшую продолговатую пластиковую коробочку. На лицевой ее части располагаются кнопки, с помощью которых осуществляется выбор управляющей команды.
На торце устройства расположено отверстия для линзы ИК-излучателя, который непосредственно и отправляет команду на исполнение. С обратной стороны, под крышкой, располагается ниша для установки элементов питания. Как правило, это две батарейки AAA.
Если разобрать пульт, отсоединив верхнюю его часть от нижней, то мы увидим еще два элемента. Первый — печатная плата с контактными площадками и смонтированной электроникой.
Второй — выполненная из мягкого эластичного материала накладка с выпуклыми кнопками управления с проводящими дисками.
Как выбрать контроллер для светодиодной ленты
При выборе РГБ-контроллера обратите внимание на его вольтаж, он должен быть такой же, как у блока питания, например, 12 В. Это величина коммутируемого напряжения
Говорит, о том, что не нужно его подключать к цепи 24 В. Работать он возможно и будет, но не факт, что проработает долго, или вообще не сгорит моментально. Подробная информация указана на корпусе в графе «Voltage» (напряжение, В) и Current (ток, А).
Следующим шагом является подбора контроллера по току. Для этого вы должны определиться с тем, какой метраж будете включать, и посчитать потребляемый ток. Например для ленты типа 5050 ток потребления примерно 1,2 – 1,3 А на 1 метр.
О маркировке блоков питания:
БП имеют маркировку типа:
- DC12V-12A – напряжение на выходе – 12 вольт, выдает ток до 12 А.
- DC12V-18A – напряжение на выходе – 12 вольт, ток до 18 А.
Она может несколько отличаться, на ее общий вид всегда подобен
Примите это во внимание при выборе БП и его внешнем осмотре
Если в наличии нет контроллеров на необходимый ток – примените усилитель для RGB-ленты. Он использует сигналы управления (величины напряжений) от предыдущей ленты или от основного контроллера, и с помощью дополнительного блока питания продолжает зажигать подсветку по аналогичной программе вашего контроллера.
То есть, он усиливает сигнал с контроллера для подключения большего количества светильников, с помощью дополнительного блока питания. Это удобно если нужно смонтировать протяженную по расстоянию инсталляцию, вы можете сэкономить, как кабель (подключив вход усилителя от конца ленты, а начало следующей на выход), так и время на разводку силовых линий – дополнительный БП питается от ближайшего источника 220 В.
Далее, обратите внимание на исполнение его корпуса. На этапе подбора комплектующих, вы уже должны определиться с тем, где будете их устанавливать
Если работа осуществляется в помещении, например, на внутренней отделке кафе – скорее всего, вам не нужны герметичные модели БП и контроллеров.
Краткие итоги:
Набор для работы (kit) RGB-LED-ленты состоит из: самой ленты, блока питания, контроллера. В случае необходимости подключение больших объемов ленты для синхронной работы в системе используйте дополнительно: усилитель для ргб-ленты и еще один блок питания 12 В. Задача последнего – преобразование и стабилизация напряжения с 220 V в 12.
Устройство пульта дистанционного управления
Гаджет представляет собой небольшую продолговатую пластиковую коробочку. На лицевой ее части располагаются кнопки, с помощью которых осуществляется выбор управляющей команды.
На торце устройства расположено отверстия для линзы ИК-излучателя, который непосредственно и отправляет команду на исполнение. С обратной стороны, под крышкой, располагается ниша для установки элементов питания. Как правило, это две батарейки AAA.
Если разобрать пульт, отсоединив верхнюю его часть от нижней, то мы увидим еще два элемента. Первый — печатная плата с контактными площадками и смонтированной электроникой.
Второй — выполненная из мягкого эластичного материала накладка с выпуклыми кнопками управления с проводящими дисками.
Туманность нормативных актов про системы противопожарной защиты.
Вывод о нерешенности вопроса я сделал исходя из состоявшейся в телеграмме дискуссии.
Дискуссия началась с сообщения:
Коллега также поднял вопрос на профильном форуме.
Такой же точно вопрос уже был по работе насосной станции: тоже пришлось выяснять — что есть местный, дистанционный, автоматический и ручной пуск.
Наверное нужно пойти и почитать этот самый СП 7.13130.2013:
А вот в статье Дистанционный запуск СОУЭ коллеги приводят другой случай — когда для системы оповещения тоже требуется дистанционный пуск, но кнопки «Дистанционный пуск СОУЭ» нет в природе, а ГУ МЧС и ВНИИПО ничего не могут ответить по существу.
Как расширить возможности пульта ДУ
Разработчики из Яндекса явно схалтурили. Они упростили возможности виртуальных пультов управления техникой. Так, например, для телевизора присутствуют кнопки джойстика, цифровые клавиши, регулировка громкости, каналов и источника воспроизведения. Никаких кнопок с меню, настройкой картинки, медиавозможностями и прочего нет.
Даже четыре цветные клавиши, которые есть на всех пультах ДУ, не скопировали, а ведь они часто выполняют нужные действия в смарт-режиме.
К счастью, можно исправить ситуацию следующим образом.
1. Устанавливаем родное приложение TuyaSmart из App Store.

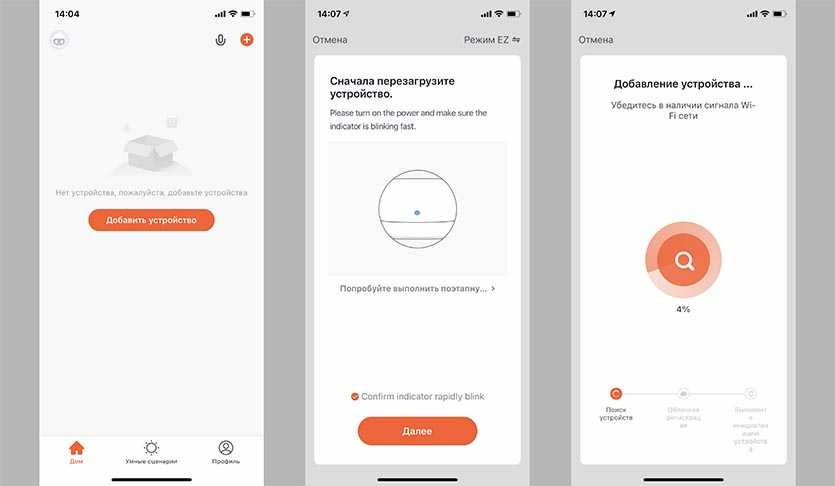

3. Добавляем новое устройство и сбрасываем ИК-станцию для сопряжения с приложением (на несколько секунд зажимаем кнопку для сброса параметров).
4. Сопрягаем гаджет с приложением, процедура такая же, как и в случае с приложением от Яндекса.

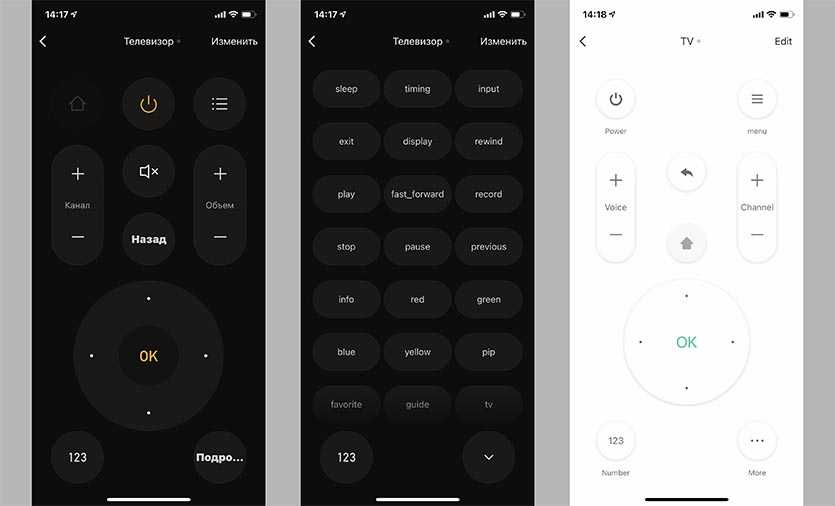

5. После добавления пульта видим гораздо больший перечень устройств для подключения. Утилита от китайских разработчиков умеет работать с осветительными приборами, проекторами, аудиоаппаратурой и даже водонагревателями (разумеется, если они понимают ИК-сигнал).
6. Добавляем имеющуюся технику аналогичным образом и видим целое меню с дополнительными кнопками управления. Ненужные клавиши можно скрыть из раздела.

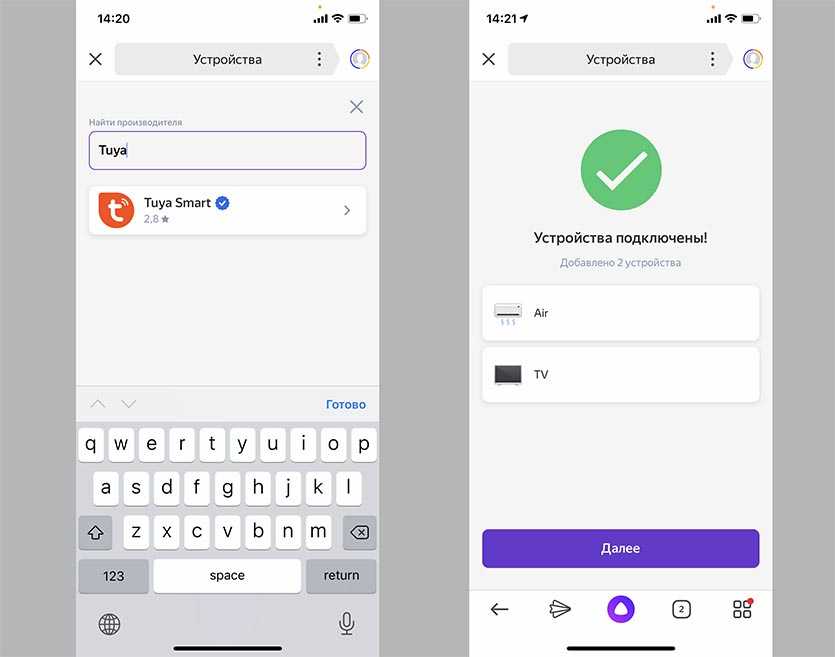

7. Возвращаемся в приложение Яндекс и сопрягаем аккаунт с учетной записью TuyaSmart через меню добавления нового устройства.
8. Останется лишь авторизоваться в учётке Tuya и обновить список гаджетов.
Самого ИК-пульта вы теперь не увидите, он будет настраиваться в родном приложении, в программу Яндекс будут проброшены только настроенные и сопряженные с пультом устройства.
Ими, как и в предыдущем способе подключения, можно будет управлять через виртуальный пульт (как в приложении Яндекс с урезанными возможностями, так и в программе Tuya с полным набором кнопок) либо через голосовые команды Алисе.
Вот так можно получить умные устройства для работы с уже имеющейся экосистемой Яндекс и расширить их возможности по сравнению со стандартным приложением.

iPhones.ru
Работает из коробки без танцев с бубном.
Kodi Remote for Android
Kodi – фантастический медиацентр с открытым исходным кодом для воспроизведения локального и потокового мультимедиа на вашем HTPC и подключенных устройствах. Хотя для Kodi существует официальное приложение для дистанционного управления (известное как Kore ).
Вы также можете получить в свои руки многофункциональное стороннее удаленное приложение Yatse, которое дополняет такие основы, как управление воспроизведением, с такими функциями, как голосовое управление, поддержка серверов Plex и Emby, элементов управления виджетами и настраиваемых элементов управления.
Покупки в приложении открывают дополнительные функции, такие как потоковая передача мультимедиа на устройство Android и обратно, сохраненные в облаке настройки и многое другое.
С таким приложением, как Yatse, нет особых причин возиться с клавиатурой или мышью для вашего HTPC или Kodi box, просто расслабьтесь, расслабьтесь и включите свои любимые шоу и стримы.
Плюсы и минусы управления освещением на расстоянии
Основные преимущества:
- экономный расход электроэнергии;
- удобство пользования, особенно если нужно контролировать освещение в нескольких точках;
- легкость монтажа – не требуется ломать стены и прокладывать отдельную ветвь электропроводки;
- возможность сопряжения с диммером для плавного включения света;
- экономия расходных материалов – для беспроводной системы ну требуются провода и кабели;
- комфортный процесс включения и выключения света;
- пользователь не подвержен аварийному отключении питания- сенсорный шкаф и автомат соединяются по радиоволнам, и управление освещением производится без подключения к локальной сети;
- безопасность – дистанционные выключатели освещения работают от маленьких значений силы тока, которая не является опасной для человека;
- возможность управления подсветкой как с ПДУ, так и со смартфона или планшета с установленной программой;
- наличие эффекта присутствия помогает обезопасить квартиру от проникновения взломщиков.
Недостатки дистанционного управления освещением:
- стоимость подобных приборов несколько выше, чем у стационарных выключателей;
- могут возникнуть проблемы, связанные с плохим сигналом Wi-Fi или его отсутствием, севшей батарейкой в ПДУ;
- сложность настройки – требуется соблюдать строгие правила, иначе будут погрешности при работе устройства;
- требуется точная корректировка условий срабатывания;
- возможность ложного срабатывания – для удаления этого эффекта приходится разрабатывать системы с несколькими датчиками.
Разновидности
Беспроводные выключатели классифицируются по трем основным признакам:
- Способу управления освещением. Предлагаемые сегодня торговлей девайсы оснащаются кнопочными или сенсорными переключателями, пультами дистанционного управления (ДУ).
- Возможности плавной регулировки потока света. Изменение интенсивности освещения производится длительным нажатием на специальную кнопку устройства с встроенным диммером.
- Количеством управляемых осветительных приборов. Существуют беспроводные ДВ, рассчитанные на 1-2-3 и более групп светильников с разным количеством ламп.
Применение дополнительных опций позволяет настраивать функцию задержки исполнения команды на несколько секунд. Она позволяет, например, пользователю совершить ряд действий при включенном освещении до погружения комнаты в полную темноту.
С пультом управления
Наряду с встроенными выключателями, дистанционное управление единичными осветительными устройствами или большими группами светильников может осуществляться с кнопочного брелока или пульта ДУ. На каждый канал на пульте отводится по две кнопки. Одной включают электропитание и увеличивают яркость свечения, другой снижают интенсивность света или отключают электроприборы.
Включение/выключение нагрузки осуществляется кратковременным нажатием кнопкив течении 0,1–1 с, а регулировка светового потока производитсяудержанием той же кнопки более 1 секунды. В заводскую комплектацию входят винты для настенного крепления аксессуара.
Многоканальный радиовыключатель
В многоканальном радиовыключателе допускается настройка до 8 каналов, подключаемых к системе освещения. Это позволяет регулировать освещение во всей квартире или комнатах в доме.
Чтобы не было путаницы, радиовыключатели запоминают адреса исключительно «родных» пультов и выполняют только команды своего битрейта.
Он задается определенной скоростью передачи и приема информации, измеряемой в кбит/с, при этом частота передаваемого сигнала 30-40 кГцостается неизменной. Основой каждого пульта служит генератор импульсов, сигнал которого модулируется кодом определенной команды. Некомплектный пульт ДУ можно отвязать и привязать к девайсу, если его уникальный номер совпадает с аналогичным кодом выключателя.
Сенсорные панели
Внешне сенсорная панель представляет экран из кристаллического стекла с нанесенной разметкой, визуализированной подсветкой. Кратковременным прикладыванием пальца осуществляется коммутация, а удержанием в обозначенном месте панели производится регулировка освещенности диммером. Вносимая от соприкосновения емкость человека меняет параметры конденсатора в электростатическом поле, вырабатывается управляющий сигнал, от которого запускается схема коммутации выключателя. Отсутствие в конструкции механических клавиш увеличивает ресурс работы беспроводных ДВ до 100 тыс. включений.
Wi-Fi или радиочастотные
Наличие Wi-Fi-расширения в смартфоне, планшете или компьютере с выходом в интернет позволяет управлять освещением, используя гаджет по аналогии с пультом ДУ.При отправке определенной команды с гаджета после щелчка на пиктограмму устройства и соответствующий значок действия в ней, передатчик вырабатывает импульс. Затем он преобразуется в сигнал радиочастоты 2,4 ГГц или 5 ГГц Wi-Fi-роутера, который «ловит» приемник устройства, находящийся в зоне покрытия маршрутизатора.
Amazon Alexa
Конечно, Google – далеко не единственный игрок в области умного дома и домашней автоматизации. Умный динамик Amazon Echo также функционирует как концентратор умного дома с подключением к Интернету, а приложение Alexa превращает ваш телефон в руководство по настройке и дистанционное управление для ваших устройств с поддержкой Alexa.
Среди множества различных навыков Alexa приложение Alexa может показать вам, какая музыка играет и какую информацию вы искали.
Вы можете позволить приложению управлять вашими будильниками, поиском, воспроизведением музыки, списками покупок и многим другим, что делает Alexa все более способным умным помощником, который учится на ваших покупках, серфинге и медиа-привычках.
Сравнение с ШИМ на NE555
Прямоугольный сигнал конечно может быть получен с использованием популярнейшей микросхемы NE555, плюс два выпрямительных диода, несколько резисторов и конденсаторов. Это естественно гораздо более дешевое решение. И не нужно ничего программировать.
Но разница в том, что генератор 555 является аналоговым, и вы никогда не знаете точно, какое именно значение скважности установили в данный момент времени. Он также не позволяет точно установить уровень скважности с разрешением 1%
В случае AtTiny программирование может быть выполнено по i2s, последовательно с пульта дистанционного управления или с использованием энкодера. Единственное, что нужно добавить, это дополнительный код. С таймером 555 таких возможностей не будет. Прилагаемый архив содержит схему в Eagle, плату в DipTrace, исходный текст программы и документацию в PDF.
Общая схема подключения системы дистанционного управления освещением
выглядит следующим образом
На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.
В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:
Приступаем к подключению проводов по этой схеме.
В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты.
От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» – нулю на блоке питания, а белый провод с маркировкой – «Группа А», подключаем к клемме фазы – «L».
Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»
Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу.
Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:
Напомню, питающий кабель состоит из трех жил:
Белая – Фаза
Бело-синяя – Ноль
Желто-зеленая – Заземление
Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции – здесь.
Белую жилу – фазу, мы соединяем с красным проводом с маркировкой «выкл» приемника дистанционного управления освещением, а бело-синюю жилу – ноль с оставшимся черным проводом.
Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом.
Кроме этого соединения были затянуты контрольными винтовыми клеммами.
Затем все надежно заизолировано.
Осталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты. Делаем это тоже без разрыва.
Благо винтовой зажим на блоке питания это позволяет.
Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.
Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.
Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты. Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.
Все оборудование после подключения выглядит примерно так:
Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще – оно гаснет.
Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.
На этом подключение завершено, теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).
Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ. При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.
Дополнительный функционал
Каждая функция в новенькой модели имеет свою цену. Чем больше функций, тем он дороже. Мало-функциональный, но дешевый пульт может быть для Вас лучшим решением, если вся Ваша техника одного производителя. Однако способ настройки — это еще не все критерии выбора. Универсальные пульты ДУ различаются по количеству устройств, с которыми они могут работать. Так, если в вашем доме 15 устройств, а вы купите пульт для управления восемью, придется выбирать этих 8-ми счастливчиков.
Обращайте внимание на такие дополнительные функции, как возможность перепрограммирования, различные встроенные макрокоманды. Иногда пульты с одинаковой ценой, необоснованно имеют совершенно разный функционал
Редко кто думает о том, что их новая игрушка может и сломаться, поэтому позаботьтесь заранее о доступности сервиса устройств. Будет очень обидно, если потом такого, или подобного пульта в магазине не будет и Вы в ожидании замены будете ругать себя за недальновидность.
Схема пульта дистанционного управления
Большинство схем пультов ДУ TV и других бытовых устройств в своей основе имеют основную микросхему, формирующую сигнал управления после нажатия соответствующей клавиши, усилитель сигнала и ИК-светодиод. Разница заключается лишь в наименовании и компоновке радиоэлементов внутри корпуса устройства и на печатной плате.
Микросхема представляет собой специализированный микроконтроллер, в который в процессе производства записывается программный код. Записанная программа затем уже не изменяется в течение эксплуатации. На плате располагается также кварцевый резонатор для синхронизации частоты приемника и передатчика. Усилитель сигнала входит в состав микросхемы или выполнен на отдельном элементе.
