Основы электромонтажа и выбор материалов

Ошибка в подключении одного провода может привести к выходу из строя дорогой техники или вызвать пожар. Средняя стоимость материалов для одного узла составляет 300–700 рублей, а время работы занимает от 30 до 60 минут. Правильная маркировка проводов в электрике исключает путаницу при будущем ремонте. Это базовый навык для любого, кто решил заняться домом самостоятельно.

Базовые понятия и стандарты

Для начала разберемся с основными терминами. Фаза (L) — это провод, по которому ток поступает в прибор. Ноль (N) служит для возврата тока в сеть. Заземление (PE) отвечает за безопасность, отводя лишний ток в землю при пробое изоляции. В старых домах часто встречается путаница, так как старые стандарты не всегда соблюдались.

Я рекомендую всегда ориентироваться на актуальный ГОСТ и ПУЭ. Сложность работ оценивается как средняя. Для изучения теории и первичного осмотра сети потребуется около 1–2 часов. Понимание разницы между современным медным кабелем и старой алюминиевой проводкой спасет вас от короткого замыкания.

Перечень расходных материалов

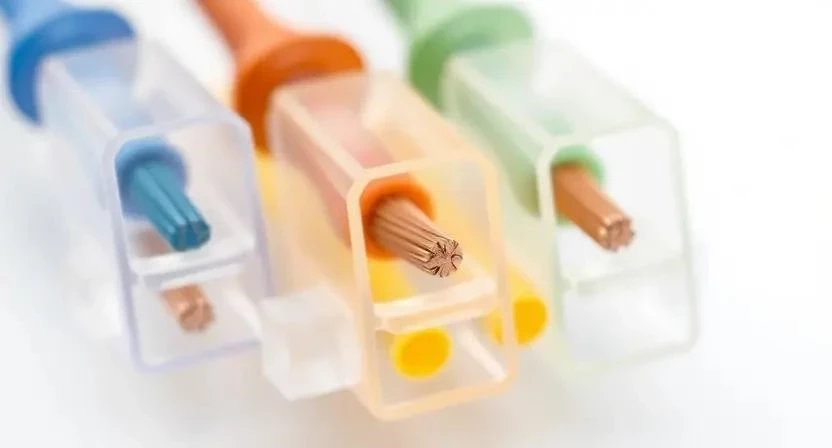

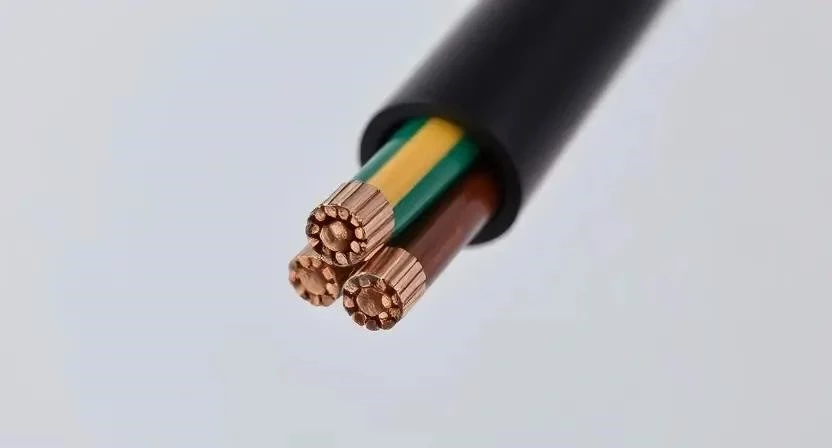

Качественные материалы гарантируют, что соединение не перегреется через месяц. Основным выбором для жилых помещений является кабель ВВГнг (негорючий). Для соединений лучше использовать современные клеммники, которые исключают необходимость скруток.

• Кабель ВВГнг-LS (медный, с низким дымовыделением)
• Клеммники WAGO серии 221 (рычажные)
• Изолента ПВХ (черная, синяя, желто-зеленая)
• Термоусадочные трубки разных диаметров
• Маркировочные бирки из пластика
• Наконечники НШВИ для многожильных проводов
• Кабельные стяжки нейлоновые
• Гофротруба для защиты кабеля в штробах

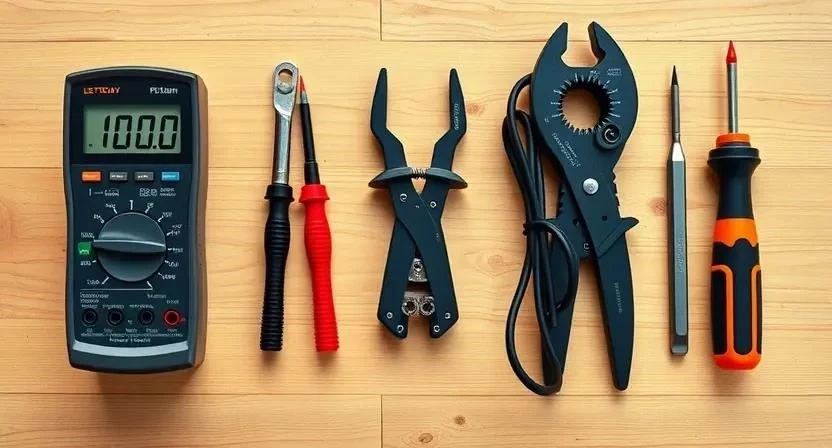

Инструментарий для электромонтажа

Без правильного инструмента работа превращается в мучение. Индикаторная отвертка — это ваш главный прибор безопасности. Стриппер позволяет снять изоляцию, не повреждая саму медную жилу, что критично для надежности контакта. Мультиметр поможет точно измерить напряжение в сети.

• Индикаторная отвертка — поиск фазы
• Стриппер — быстрая зачистка изоляции
• Пассатижи — зажим и перекусывание жил
• Мультиметр — проверка напряжения и прозвонка
• Нож для кабеля — снятие внешней оболочки
• Набор отверток (PH, PZ, SL) — затяжка винтов
• Кримпер — обжим наконечников

Организация рабочего места

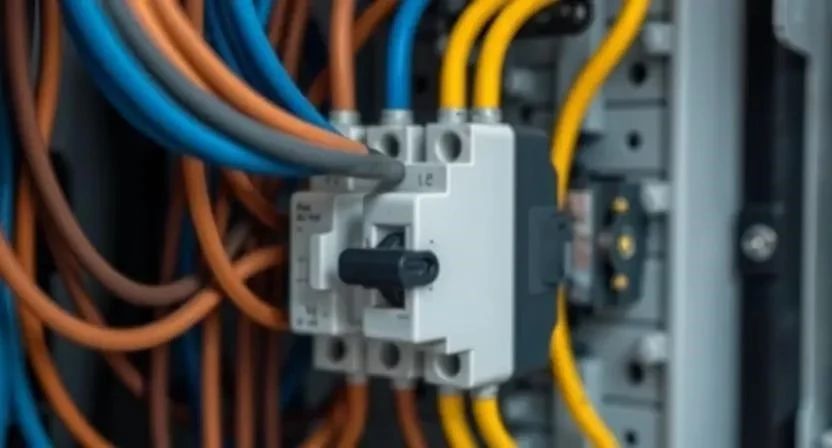

Безопасность превыше всего. Первым делом необходимо полностью обесточить сеть в электрощите, выключив соответствующий автоматический выключатель. Я всегда проверяю отсутствие напряжения индикаторной отверткой на каждом проводе, даже если уверен, что рубильник выключен.

Организуйте хорошее освещение в рабочей зоне, используя переносной прожектор или фонарь. Если работаете в жилой комнате, застелите пол и мебель плотной пленкой. Это защитит поверхности от строительной пыли и мелких обрезков изоляции.

Подготовка кабелей и узлов

Перед подключением нужно подготовить распределительные коробки. Убедитесь, что в них достаточно места для размещения всех соединений. Внешнюю изоляцию кабеля снимайте аккуратно, чтобы не надрезать внутренние жилы. Поврежденная изоляция внутри кабеля может привести к утечке тока.

Проверьте целостность каждой жилы. Если медь имеет заломы или глубокие царапины, такой участок лучше обрезать и зачистить заново. Для качественной адгезии и контакта поверхность жилы должна быть чистой, без окислов и грязи.

Алгоритм подключения проводов

Соблюдение последовательности действий минимизирует риск ошибок. Я однажды забыл проверить фазу после подключения и чуть не получил разряд, когда коснулся корпуса светильника. Теперь всегда использую индикаторную отвертку дважды: до и после.

1. Полное обесточивание линии (5 мин). Выключите автомат в щитке и повесьте предупреждающую табличку.
2. Идентификация заземления (2 мин). Найдите желто-зеленый провод — он всегда идет на шину PE.
3. Определение нулевого провода (2 мин). Выделите синий провод, который будет подключен к шине N.
4. Определение фазы (2 мин). Найдите коричневый, белый или черный провод.
5. Проверка фазы (1 мин). Включите питание на секунду и убедитесь, что индикаторная отвертка светится только на фазном проводе. Снова выключите ток.
6. Зачистка изоляции (5 мин). Снимите изоляцию с концов жил.

   Правила зачистки:
   1. Выбрать размер лезвия стриппера под сечение.
   2. Расположить инструмент перпендикулярно жиле.
   3. Сжать рукоятки до щелчка.
   4. Плавно стянуть изоляцию.
   5. Проверить отсутствие надрезов на меди.
   6. Удалить остатки пластика.
   7. Оставить длину зачистки 10-12 мм.
7. Подключение заземления (3 мин). Соедините желто-зеленый провод с шиной PE.
8. Подключение нуля (3 мин). Соедините синий провод с шиной N.
9. Подключение фазы (3 мин). Подсоедините фазный провод к автоматическому выключателю.
10. Фиксация в коробке (5 мин). Аккуратно уложите провода, чтобы они не перегибались под острым углом.
11. Проверка на натяжение (2 мин). Слегка потяните каждый провод — он не должен выпадать из клеммы.
12. Тестирование (5 мин). Подайте напряжение и проверьте работу приборов мультиметром.

Технические особенности монтажа

Температурный режим материалов имеет значение. При сильном нагреве дешевая изолента может потечь, поэтому в щитках я использую только термоусадочные трубки. Влажность воздуха также влияет на изоляцию: в сырых помещениях обязательно используйте кабель с индексом LS и герметичные коробки.

Категорически запрещено соединять медь и алюминий напрямую скруткой. Это вызывает электрохимическую коррозию. Используйте только специальные клеммники WAGO или переходные гильзы. Время затяжки винтовых контактов должно быть достаточным, но без фанатизма, чтобы не сорвать резьбу или не пережать жилу.

Разбор типичных ошибок

Новички часто допускают промахи, которые проявляются только при эксплуатации. Я видел объект, где мастер соединил медь с алюминием обычной скруткой. Через месяц контакт окислился и начал греться, что едва не привело к возгоранию в стене.

1. Перепутанные фаза и ноль. Приводит к тому, что выключатель разрывает ноль, и прибор остается под напряжением даже в выключенном состоянии.
2. Отсутствие заземления. Опасно для жизни, так как при пробое корпуса прибора ток пойдет через человека.
3. Плохая затяжка клемм. Создает высокое сопротивление, провод начинает греться и плавить изоляцию.
4. Неверное сечение. Использование провода 1.5 мм² для мощной духовки приведет к перегрузке и срабатыванию автомата.
5. Игнорирование маркировки. Через год вы не вспомните, какой провод куда идет, и начнете искать фазу методом тыка.

Финансовая сторона вопроса

Стоимость электромонтажа зависит от объема работ и сложности. Самостоятельный монтаж позволяет сэкономить на оплате услуг мастера, но требует покупки качественного инструмента.

Эксплуатация и проверка системы

После завершения работ сеть требует периодического контроля. Раз в год я рекомендую проверять затяжку винтовых контактов в щитке, так как металл имеет свойство «усаживаться» от перепадов температур. Контролируйте температуру проводов в щитке с помощью бесконтактного термометра — перегрев говорит о плохом контакте.

Срок службы качественной ПВХ-изоляции составляет около 25–30 лет. Однако в условиях повышенной влажности или при постоянных перегрузках этот срок сокращается. Если заметили потемнение изоляции у клемм — немедленно пересоберите узел.

Дополнительные способы маркировки

Если вы работаете со сложным щитком, где десятки проводов, обычных цветов недостаточно. Я пробовал использовать только изоленту для маркировки, но через год она начала отклеиваться от жары в щитке. Теперь перешел на термоусадочные трубки с напечатанными номерами — они держатся намертво.

Также существуют специальные маркировочные трубки, которые надеваются на провод до зажима. В профессиональных проектах используют программную маркировку, где каждому кабелю присваивается уникальный ID. Для домашних условий достаточно пластиковых бирок с подписями: «Кухня-розетки», «Свет-ванная».

Часто задаваемые вопросы

Что делать, если все провода одного цвета?
Используйте мультиметр или индикаторную отвертку для поиска фазы. После определения сразу пометьте каждый провод цветной изолентой или биркой.

Можно ли использовать любой цвет для заземления?
Нет, это грубое нарушение ПУЭ. Желто-зеленый цвет зарезервирован строго для заземления, чтобы любой электрик в будущем понимал, что этот провод безопасен.

Чем отличается стандарт ПУЭ от европейского?

Как определить фазу без прибора?
Безопасным способом это сделать невозможно. Не пытайтесь использовать «народные» методы с лампочками — это риск получить удар током.

Безопасно ли использовать WAGO вместо скрутки?
Да, при условии использования оригинальных клемм. Они обеспечивают более стабильный прижим и исключают окисление, которое часто бывает в скрутках.

Какой провод считается самым опасным?
Фазный провод. Именно он находится под напряжением и может ударить током при прикосновении.

Можно ли менять цвет провода изолентой?
Да, это стандартная практика маркировки. Если у вас нет синего провода, можно пометить конец белого провода синей изолентой, чтобы обозначить «ноль».
