Автоматизация освещения в доме начинается с правильного выбора оборудования и грамотного монтажа. Задача по внедрению умных систем требует базовых знаний электротехники и аккуратности при работе с проводами. В среднем установка одного выключателя с настройкой занимает от 40 до 60 минут, а стоимость комплекта оборудования на одну комнату начинается от 3 000 рублей. Правильная настройка сценариев для умных выключателей позволяет полностью исключить ручное управление светом в течение дня.
Особенности подготовки к электромонтажу
Работа с электрикой считается задачей средней сложности. Я всегда советую начинать с оценки состояния проводки, так как старые алюминиевые жилы плохо контактируют с современными клеммами. Для реализации проекта потребуются навыки работы с индикаторной отверткой и умение читать простые электрические схемы. Весь процесс от демонтажа до программирования первого сценария в квартире-студии обычно занимает один рабочий день. Оптимально проводить такие работы в выходные, чтобы иметь запас времени на тестирование всех автоматизаций.
Комплектующие для системы освещения
Для стабильной работы системы важно подобрать совместимые устройства. Я рекомендую выбирать компоненты одной экосистемы, чтобы избежать проблем с синхронизацией. Основной упор стоит сделать на надежность шлюза, так как именно он является «мозгом» всей сети.
- Умный выключатель (с нулевым проводом или без него) — 1 шт. на точку.
- Шлюз (хаб) Zigbee или Wi-Fi — 1 шт. на квартиру/дом.
- Провод медный ПВ-3 или ВВГнг-LS 1.5 мм² — по мере необходимости.
- Клеммники WAGO (для надежного соединения) — 5-10 шт.
- Монтажный подрозетник (если старый слишком мал) — 1 шт.
- Датчик движения или освещенности для сценариев — 1-2 шт.
- Сетевой адаптер для питания хаба — 1 шт.
- Изоляционная лента или термоусадка — 1 рулон.
| Материал | Кол-во на точку | Расход/Параметр | Средняя цена | |
|---|---|---|---|---|
| Умный выключатель | 1 шт. | 1 устройство | 1 200 руб. | 1 200 руб. |
| Шлюз Zigbee | 0.1 шт. | 1 на дом | 2 500 руб. | 250 руб. |
| Клеммы WAGO | 3 шт. | по 3 на соединение | 30 руб./шт. | 90 руб. |
| Провод 1.5 мм² | 1.5 м | запас 50 см | 60 руб./м | 90 руб. |
| Подрозетник | 1 шт. | стандарт 60мм | 80 руб. | 80 руб. |

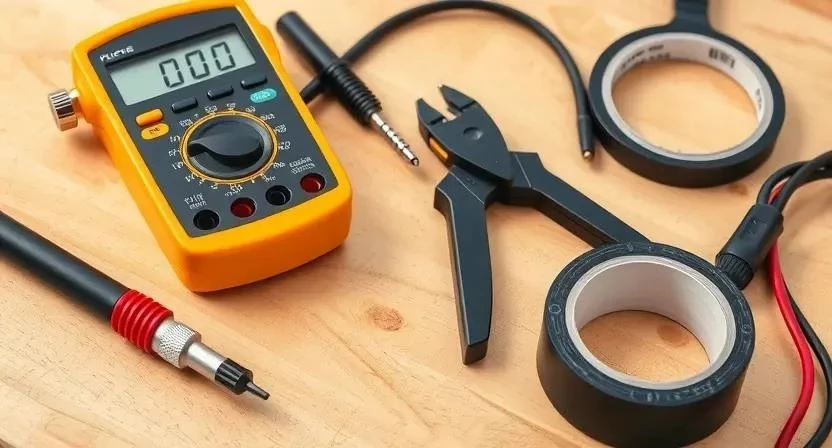

Инструментарий для установки
Использование профессионального инструмента ускоряет процесс и гарантирует безопасность соединений. Я не рекомендую экономить на мультиметре, так как именно он позволяет точно определить фазу и ноль в коробке. Большинство этих инструментов можно купить один раз и использовать годами во всех домашних делах.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы, проверка напряжения | Обязательно | 200 руб. |
| Стриппер | Быстрое снятие изоляции с проводов | Желательно | 800 руб. |
| Мультиметр | Замер напряжения и прозвонка цепей | Обязательно | 1 500 руб. |
| Набор отверток (PH, PZ) | Монтаж устройства в подрозетник | Обязательно | 1 000 руб. |
| Пассатижи/Кусачки | Обрезка и загибка проводов | Обязательно | 600 руб. |
Организация рабочего пространства
Перед началом работ необходимо обеспечить свободный доступ к электрическому щитку. Я всегда убираю мебель в радиусе одного метра от подрозетника, чтобы не стеснять движения. Пол под местом работы лучше застелить плотной пленкой или старыми газетами. Это избавит от необходимости вычищать строительную пыль и мелкие обрезки проводов из ковра. Освещение должно быть ярким, поэтому используйте переносной прожектор или мощный налобный фонарь.
Подготовка электропроводки и стен
Первым делом я проверяю состояние изоляции проводов в подрозетнике. Если изоляция потрескалась, ее нужно обновить с помощью термоусадки. Важнейший момент — наличие нулевого провода (нейтрали). Многие старые дома спроектированы без нуля в выключателе, что потребует покупки специальной модели устройства «без нуля». Подрозетник очищают от остатков старой штукатурки с помощью узкого шпателя. Если вокруг старого выключателя появились трещины в стене, я рекомендую заделать их финишной шпаклевкой и прогрунтовать поверхность в два слоя, чтобы декоративная панель прилегла плотно и ровно.
Порядок проведения монтажа и настройки
Процесс установки делится на физический монтаж и программную настройку. Я составил этот список на основе своего опыта, чтобы ничего не упустить.
- Обесточивание сети (5 мин). Выключаю соответствующий автомат в щитке. Проверяю отсутствие напряжения индикаторной отверткой на всех контактах.
- Демонтаж старого устройства (10 мин). Откручиваю винты, аккуратно вынимаю механизм из стены.

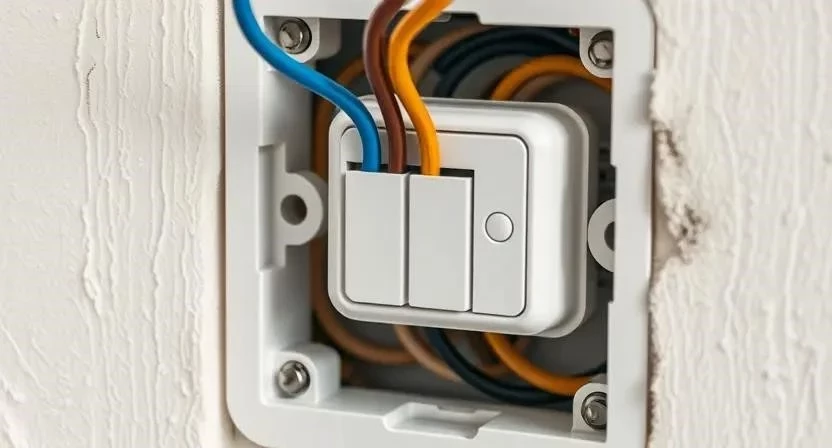

- Подключение проводов (15 мин). Соединяю фазу с клеммой L, нагрузку (лампу) с L1, а нулевой провод с N. Использую клеммы WAGO для надежности.
- Монтаж в подрозетник (10 мин). Аккуратно укладываю провода по периметру, чтобы они не мешали корпусу выключателя. Закручиваю фиксирующие винты.
- Проверка питания (5 мин). Включаю автомат. Нажимаю кнопку — свет должен загореться. Если нет, проверяю контакты.
- Запуск шлюза (10 мин). Подключаю хаб к питанию и роутеру. Жду полной загрузки системы.
- Привязка устройства (10 мин). Открываю приложение, нажимаю «Добавить устройство» и перевожу выключатель в режим сопряжения (обычно долгим нажатием кнопки).
- Создание простого сценария (10 мин). Настраиваю включение света при нажатии кнопки. Проверяю отклик системы.
- Программирование условий (20 мин). Создаю сценарий: «Если датчик движения фиксирует активность с 23:00 до 06:00, включить свет на 20% яркости».
- Голосовая интеграция (10 мин). Связываю аккаунт умного дома с Алисой или Марусей. Проверяю команду «Выключи свет во всей квартире».
- Тестирование (15 мин). Прохожу по всем комнатам, проверяю работу таймеров и датчиков.
- Финишная отделка (5 мин). Устанавливаю декоративные панели и защелкиваю их до щелчка.
Пример из практики: Однажды я установил выключатель без проверки наличия нуля. В итоге устройство просто не включалось, так как в стене была только фаза. Пришлось перетягивать провод из ближайшей распределительной коробки, что добавило к работе еще три часа.
Технические нюансы эксплуатации
На работу электроники сильно влияет качество сигнала. Я заметил, что бетонные стены с армированием сильно глушат Zigbee-сигнал. В таких случаях я ставлю дополнительные реле, которые работают как ретрансляторы. Важно помнить, что при высокой влажности (например, в ванной) нужно использовать устройства с защитой IP44. Время синхронизации нового устройства с хабом обычно составляет от 30 секунд до 2 минут. Если связь обрывается, стоит проверить, не перегружен ли Wi-Fi канал 2.4 ГГц соседними роутерами.
Типичные ошибки при установке
Новички часто допускают промахи, которые могут привести к выходу оборудования из строя. Я собрал основные из них:
- Перепутали фазу и ноль. Это может привести к короткому замыканию или к тому, что лампочка будет слегка светиться в выключенном состоянии.
- Неправильный выбор шлюза. Покупка Wi-Fi выключателей при большом количестве точек перегружает роутер, и система начинает «тормозить».
- Конфликты сценариев. Когда один сценарий включает свет по датчику, а другой выключает его по таймеру в ту же секунду.
- Плохой контакт. Использование скруток вместо клемм приводит к нагреву проводов и возможному возгоранию.
- Игнорирование безопасности. Попытка заменить выключатель под напряжением.
Пример из практики: Столкнулся с ситуацией, когда клиент настроил два разных голосовых помощника на одну лампу. В итоге свет включался и тут же выключался, создавая эффект стробоскопа. Решил проблему, оставив управление только через одну экосистему.
Смета и расчет затрат
Стоимость реализации проекта зависит от количества точек и сложности автоматизации. Своими руками можно сэкономить значительную сумму на оплате услуг электрика.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Комплект материалов (3 точки) | 5 500 | 5 500 | 0 |
| Работа по монтажу | 0 | 4 500 | 4 500 |
| Настройка сценариев | 0 | 2 000 | 2 000 |
| Расходники (лента, дюбели) | 300 | 300 | 0 |
| 5 800 | 12 300 | 6 500 |
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка | 30 мин | Обесточивание и защита пола |
| Монтаж железа | 40 мин/точка | Соблюдение схемы подключения |
| Связь с хабом | 15 мин | Проверка уровня сигнала |
| Программирование | 60 мин | Тестирование всех условий |
| Финальный тест | 30 мин | Проверка голосовых команд |
Обслуживание системы
Умный дом требует периодического внимания. Я рекомендую раз в полгода проверять затяжку винтовых контактов в подрозетниках, так как от перепадов температуры медь может «плыть». Обязательно обновляйте прошивку устройств через приложение — производители часто исправляют ошибки в работе сценариев и закрывают дыры в безопасности. Срок службы качественных умных выключателей составляет от 5 до 10 лет, при условии отсутствия скачков напряжения в сети.
Альтернативные способы автоматизации
Если вы не хотите менять проводку или штробить стены, рассмотрите другие варианты:
- Умные лампочки. Самый простой путь, но при выключении обычного выключателя связь с лампой теряется.
- Беспроводные кнопки. Клеятся на любую поверхность и запускают сценарии без разрыва цепи.
- Умные реле. Устанавливаются в подрозетник за обычный выключатель, сохраняя его внешний вид.
- Экосистема Xiaomi. Оптимальный бюджетный вариант с огромным выбором датчиков.
- Tuya Smart. Универсальная платформа, поддерживающая тысячи разных брендов.
- Apple HomeKit. Премиум-сегмент с высокой безопасностью и интеграцией в iOS.
- Zigbee-мосты. Позволяют объединить устройства разных марок в одну сеть.
Пример из практики: В одной из квартир я заменил все выключатели на беспроводные кнопки, а в потолок спрятал умные реле. В итоге клиент получил возможность менять освещение с телефона, не меняя дизайн интерьера.
Часто задаваемые вопросы
Нужен ли ноль для работы всех умных выключателей?
Нет, существуют модели «без нуля» (No Neutral), которые питаются через нагрузку. Однако они иногда вызывают мерцание дешевых светодиодных ламп.
Что будет с освещением, если пропадет интернет?
Физические кнопки продолжат работать. Сценарии, завязанные на локальном шлюзе Zigbee, также будут функционировать. Голосовое управление и удаленный доступ пропадут.
Можно ли объединить выключатели разных брендов?
Да, если они поддерживают общий протокол (например, Zigbee 3.0) и совместимы с одним приложением или хабом (например, Home Assistant).
Как сбросить настройки устройства?
Обычно нужно зажать кнопку включения на 5-10 секунд до тех пор, пока индикатор не начнет быстро мигать.
Безопасно ли оставлять умный дом без присмотра?
Да, если использовать сертифицированное оборудование. Главное — установить качественные автоматы защиты в электрощитке.
Можно ли управлять выключателем через Wi-Fi без хаба?
Да, Wi-Fi модели подключаются напрямую к роутеру. Но при количестве более 10 устройств сеть может стать нестабильной.
Поможет ли умный выключатель сэкономить электричество?
Да, за счет сценариев автоматического выключения света в пустых комнатах расход энергии снижается на 10-15%.
Меры безопасности
Работа с электричеством опасна для жизни. Никогда не проводите монтаж под напряжением. Обязательно используйте диэлектрические инструменты. При работе с химией (очистители, грунтовки) обеспечьте проветривание помещения. Если вы чувствуете запах горелого пластика после включения — немедленно обесточьте сеть и проверьте контакты. Все соединения должны быть плотными; слабый контакт ведет к искрению и пожару.
