Автоматизация уличного освещения начинается с правильного выбора контроллера и прокладки защищенного кабеля. Обычно такая задача занимает от одного до двух рабочих дней, а стоимость базового набора оборудования составляет около 7 000 рублей. Чтобы понять, как управлять уличным освещением через Алису, нужно интегрировать умные реле в существующую или новую электросеть двора. Это позволяет полностью исключить ручное переключение выключателей в любую погоду.
Особенности подготовки к электромонтажу
Сложность работ оценивается как средняя. Потребуются базовые навыки работы с электричеством, чтобы не допустить короткого замыкания. Я однажды забыл проверить сигнал Wi-Fi у дальнего забора, и реле просто не подключилось к сети. Поэтому первым делом проверьте покрытие интернета в каждой точке, где будет стоять оборудование. Если сигнал слабый, придется ставить репитеры.
Комплектация для умного света
Для реализации проекта понадобится набор оборудования с высокой степенью защиты. Все элементы должны выдерживать перепады температур и влагу. Я решил установить реле прямо в щиток, чтобы минимизировать количество уличных соединений.
- Умное реле (Wi-Fi или Zigbee) с защитой IP65

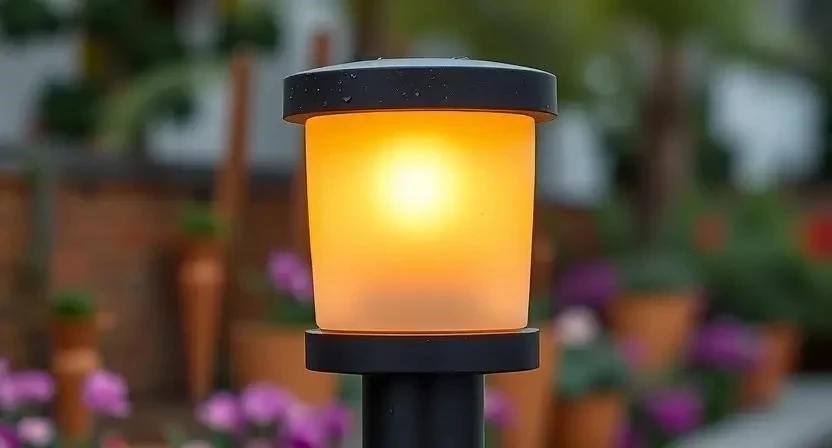

- Уличные светодиодные светильники
- Кабель ВВГнг 3х1.5 (медный, не поддерживающий горение)
- Герметичные распределительные коробки
- Клеммники WAGO для надежного соединения
- Гофрированная труба ПНД для защиты кабеля в земле
- Автоматический выключатель для защиты линии
- Изолента или термоусадочные трубки
- Монтажные пластиковые хомуты
Расход кабеля рассчитывается по длине трассы с запасом 10% на изгибы и подключения.
| Наименование | Расход | Примерная цена | |
|---|---|---|---|
| Умное реле Zigbee | 1 шт. | 1 500 руб. | 1 500 руб. |
| Кабель ВВГнг 3х1.5 | 30 м | 60 руб./м | 1 800 руб. |
| Светильники уличные | 5 шт. | 800 руб. | 4 000 руб. |
| Коробки IP65 | 3 шт. | 300 руб. | 900 руб. |
| Клеммы WAGO | 1 упак. | 500 руб. | 500 руб. |

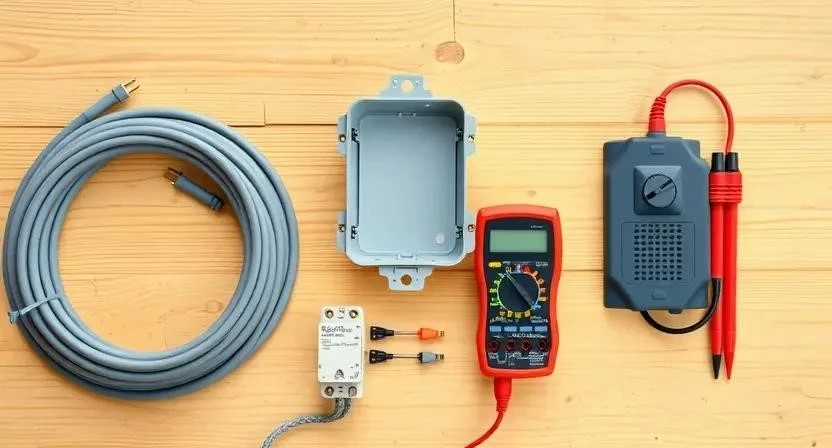

Инструментарий мастера
Правильный инструмент ускоряет процесс и гарантирует безопасность. Стриппер позволяет снимать изоляцию, не повреждая жилу кабеля. Если нет своего перфоратора, его проще взять в аренду на сутки.
| Инструмент | Цель использования | Альтернатива |
|---|---|---|
| Мультиметр | Проверка напряжения и целостности цепи | Индикаторная отвертка |
| Стриппер | Быстрое снятие изоляции с проводов | Канцелярский нож |
| Набор отверток | Затяжка винтовых соединений | Шуруповерт с битами |
| Перфоратор | Крепление коробок к стенам или столбам | Дрель с ударом |
| Уровень | Ровная установка светильников | Строительный уровень-приложение |
Первичная организация пространства
Сначала очистите территорию от мусора и лишней растительности. Разметьте точки установки светильников с помощью колышков. Важно заранее продумать трассы прокладки кабеля, чтобы они не пересекались с водопроводом или газовой трубой. Защита существующих коммуникаций — приоритет при земляных работах.
Монтаж кабельных трасс
Для прокладки кабеля в грунте вырываются траншеи глубиной не менее 50-70 см. Провода укладываются в гофротрубы ПНД, что защищает их от грызунов и давления почвы. Я всегда использую качественные герметичные коробки для всех разветвлений. Перед закрытием траншеи проверьте целостность изоляции и готовность сети к подаче питания.
Процесс установки и настройки
Работа делится на физический монтаж и программную настройку. Я проверил все соединения мультиметром перед подачей тока, чтобы избежать короткого замыкания. В процессе подключения фазы и нуля строго соблюдайте цветовую маркировку проводов.
- Планирование схемы сети с учетом расположения роутера (1 час).
- Монтаж влагозащищенных коробок в точках разветвления (2 часа).

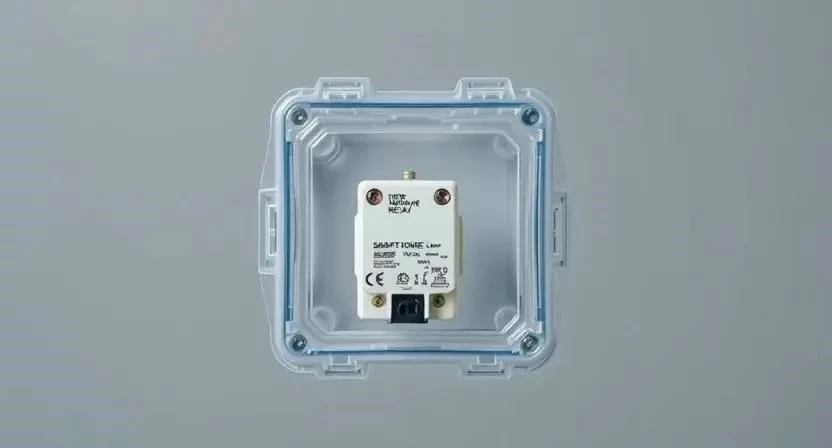

- Установка умного реле в электрощит или герметичную коробку (1 час).
- Подключение фазы (L) и нуля (N) к питанию реле (30 мин).
- Подключение уличных светильников к выходу реле (2 часа).
- Подача питания и первичная проверка работы ламп (30 мин).
- Установка приложения «Дом с Алисой» на смартфон (15 мин).
- Сопряжение реле с сетью Wi-Fi или шлюзом Zigbee (30 мин).
- Привязка устройства к аккаунту Яндекса через настройки (20 мин).
- Настройка имени (например, «Свет во дворе») для команд (10 мин).
- Создание сценариев, например, включение в 18:00 и выключение в 06:00 (30 мин).
- Тестирование голосового управления через Яндекс Станцию (20 мин).
- Финальная герметизация всех соединений силиконом (1 час).
| Этап | Время выполнения | Результат |
|---|---|---|
| Монтаж кабеля | 5-7 часов | Проложенная сеть в гофре |
| Установка реле | 1.5 часа | Готовый узел управления |
| Подключение ламп | 2 часа | Рабочие светильники |
| Настройка софта | 1.5 часа | Интеграция с Алисой |
| Тестирование | 1 час | Работа всех сценариев |
Технические тонкости и секреты
Для улицы подходит только оборудование с классом защиты IP65 и выше. Это гарантирует, что пыль и брызги воды не попадут внутрь корпуса. Помните, что сильные морозы могут замедлять работу некоторых Wi-Fi модулей. Если сигнал до реле доходит плохо, используйте уличные репитеры. Также проверяйте совместимость брендов: Zigbee-реле требуют наличия специального хаба.
Ошибки, которых стоит избегать
Новички часто пытаются сэкономить, используя бытовые реле в уличных условиях. Это приводит к окислению контактов и выходу устройства из строя через месяц. Также опасно игнорировать заземление, что может вызвать удар током при повреждении изоляции.
- Использование реле без влагозащиты (IP20) на улице.
- Отсутствие заземления в цепи уличного освещения.
- Выбор кабеля слишком малого сечения (менее 1.5 мм²).
- Перегрузка одного реле слишком большим количеством мощных ламп.
- Прокладка кабеля без гофротрубы непосредственно в землю.
Смета на автоматизацию
Стоимость проекта зависит от площади двора и количества светильников. При самостоятельном монтаже основная сумма уходит на материалы. Найм профи увеличивает бюджет, но дает гарантию на электромонтаж.
| Позиция | Цена своими руками | Цена с мастером |
|---|---|---|
| Материалы и оборудование | 7 200 руб. | 7 200 руб. |
| Монтаж кабеля и коробок | 0 руб. | 3 000 руб. |
| Настройка умного дома | 0 руб. | 1 500 руб. |
| Пусконаладка и тесты | 0 руб. | 1 000 руб. |
| 7 200 руб. | 12 700 руб. |
Эксплуатация и уход
После первой зимы обязательно проверьте герметичность распределительных коробок. Внутри может скопиться конденсат. После первой зимы я заметил, что в одной коробке скопился конденсат, поэтому теперь использую только качественный герметик. Обновляйте прошивки реле через приложение раз в несколько месяцев. Проверяйте затяжку контактов в электрощитке, так как от перепадов температур они могут ослабнуть.
Другие способы реализации
Если прокладка кабеля к каждой лампе кажется слишком сложной, можно рассмотреть альтернативы. Некоторые решения позволяют избежать рытья траншей.
- Установка умных лампочек с Wi-Fi в существующие плафоны.
- Монтаж датчиков движения с интеграцией в сценарии Алисы.
- Использование профессиональных систем автоматизации (KNX, Loxone).
- Установка фотореле для автоматического включения в сумерках.
- Применение беспроводных Zigbee-выключателей на фасаде.
- Создание групп освещения для управления разными зонами.
- Интеграция с уличными камерами для включения света при обнаружении человека.
Ответы на частые вопросы
Будет ли работать свет без интернета?
Если используется Zigbee-шлюз, локальные сценарии продолжат работать. Wi-Fi реле без интернета управлять через Алису не получится.
Что если пропадет электричество?
В настройках реле можно выбрать состояние после подачи питания: «включено», «выключено» или «как было». Это полезно, чтобы свет не включился ночью после скачка напряжения.
Можно ли управлять светом из другого города?
Да, приложение «Дом с Алисой» работает через облако, поэтому доступ есть из любой точки мира с интернетом.
Как добавить датчик освещенности?
Купите совместимый датчик Zigbee, добавьте его в приложение и создайте сценарий: «Если освещенность ниже 10 люкс — включить свет во дворе».
Поможет ли репитер, если реле не видит сеть?
Да, уличный Wi-Fi репитер усилит сигнал и обеспечит стабильную связь с умной колонкой.
Можно ли подключить старые лампы накаливания?
Да, реле коммутирует питание, поэтому тип ламп не имеет значения, если они не превышают допустимую мощность реле.
Безопасно ли это в дождь?
При использовании кабеля ВВГнг, коробок IP65 и правильном заземлении система полностью безопасна.
Меры безопасности: При любых работах с электричеством обязательно отключайте автоматический выключатель в щитке. Используйте диэлектрические перчатки и очки. Не работайте с электроникой под дождем. При прокладке кабеля в земле используйте только специализированный кабель, устойчивый к влаге.
