Организация умного дома начинается с полного пересмотра системы электроснабжения. Это трудоемкий процесс, который занимает от двух недель до месяца в зависимости от площади объекта. Стоимость базового комплекта оборудования для небольшой квартиры стартует от 30 000 рублей. Правильное управление электрикой умного дома позволяет объединить освещение, розетки и датчики в единую экосистему. Тщательное планирование на старте избавляет от необходимости вскрывать стены после чистовой отделки.
Подготовка к реализации проекта
Прежде чем закупать датчики, нужно честно оценить свои навыки. Если вы никогда не держали в руках мультиметр, лучше пригласить профи. Я потратил три дня только на изучение схем в своем первом проекте, чтобы не допустить короткого замыкания. Проводные системы, такие как KNX, максимально надежны, но требуют штробления всех стен под каждый выключатель. Беспроводные решения на базе Zigbee монтируются быстрее и проще. Важно заранее определиться с бюджетом, так как список желаемых функций обычно растет в процессе работы.
Перечень необходимых материалов
Для качественного монтажа потребуется набор активного оборудования и расходных материалов. Я всегда беру кабель с запасом 10-15%, так как обрезки неизбежны.
- Центральный контроллер (хаб) — мозг системы.
- Умные реле — для управления нагрузкой.
- Датчики движения и присутствия.
- Умные выключатели (с нейтралью или без).
- Кабель ВВГнг-LS (сечение 1.5 и 2.5 мм²).
- Глубокие монтажные коробки (подрозетники).
- Клеммники WAGO для надежного соединения.
- Сетевой кабель Ethernet (для стабильной связи хаба).
- Монтажные клипсы и стяжки.
- Блоки питания для датчиков и контроллеров.
| Оборудование | Функция | Примерное кол-во (на 60 м²) | Ориентировочная цена |
|---|---|---|---|
| Хаб Zigbee/Wi-Fi | Управление устройствами | 1 шт. | 3 000 — 15 000 руб. |
| Умное реле | Дистанционное включение | 10-15 шт. | 600 — 1 200 руб./шт. |
| Датчик движения | Автоматизация света | 5-8 шт. | 800 — 2 000 руб./шт. |
| Умный выключатель | Ручной и удаленный контроль | 6-10 шт. | 1 000 — 3 000 руб./шт. |
| Кабель ВВГнг-LS 3х1.5 | Питание освещения | 100-150 м | 60 — 90 руб./м |
Инструментарий для монтажа
Работа с электрикой не терпит импровизаций с инструментами. Плохо затянутый контакт в клемме может привести к оплавлению изоляции.
- Цифровой мультиметр — проверка напряжения и прозвонка цепей.
- Автоматический стриппер — быстрая зачистка изоляции.
- Набор изолированных отверток — безопасность при работе под напряжением.
- Перфоратор с насадками — создание штроб и отверстий.
- Строительный уровень — ровная установка подрозетников.
- Инструмент для обжима (кримпер) — для сетевых кабелей.
- Пассатижи и бокорезы с диэлектрическими ручками.
- Индикаторная отвертка — экспресс-проверка фазы.
Если перфоратор или профессиональный штроборез слишком дороги, я рекомендую взять их в аренду на несколько дней. Это сэкономит деньги и обеспечит чистоту реза.
Организация пространства в помещении

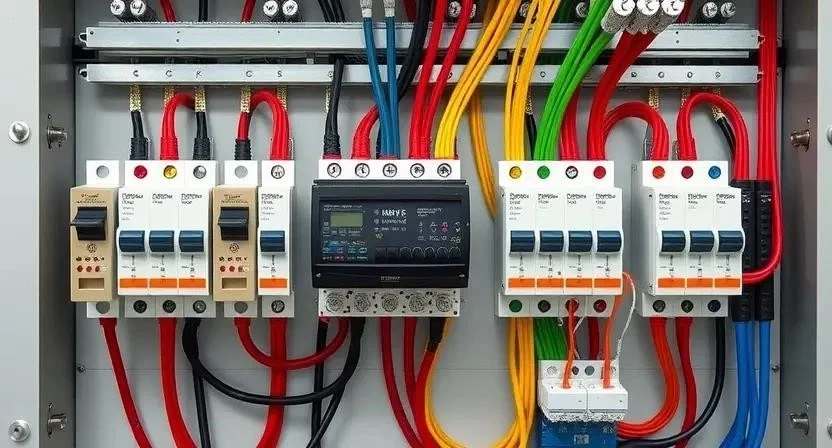

Сначала я размечаю все точки установки устройств на стенах с помощью маркера. Важно проверить, выдержат ли старые провода новую нагрузку, если вы не меняете всю сеть. Если в стенах старый алюминий, его придется заменить полностью, иначе умные реле будут работать нестабильно. Доступ к электрощиту должен быть максимально свободным. Я всегда оставляю в щитке свободное место (около 30% объема) под будущие модули автоматизации или дополнительные автоматы.
Подготовка поверхностей и стен
Для проводных систем стены приходится штробить. Я использую штроборез, подключенный к строительному пылесосу, чтобы не засыпать всю квартиру бетонной пылью. Обычные подрозетники глубиной 45 мм не подходят — ставьте глубокие модели (60 мм и более), иначе умное реле вместе с проводами просто не влезет. Проверка заземления обязательна для защиты электроники от скачков напряжения. После прокладки всех кабелей места штроб обязательно грунтую валиком в два слоя с интервалом 2 часа. Это нужно, чтобы штукатурка легла плотно, не отслоилась и не дала трещин в будущем.
Пошаговая инструкция по установке и настройке
Процесс монтажа требует строгого соблюдения последовательности. Пропуск одного этапа может привести к тому, что придется переделывать всю работу.
- Составление схемы (4-8 часов). Рисую детальный план: где будут выключатели, какие лампы к какому реле привязаны.
- Выбор экосистемы (2 часа). Определяюсь с платформой (Apple HomeKit, Mi Home или Home Assistant для продвинутых).
- Монтаж линий (2-4 дня). Прокладка кабелей и установка глубоких подрозетников.

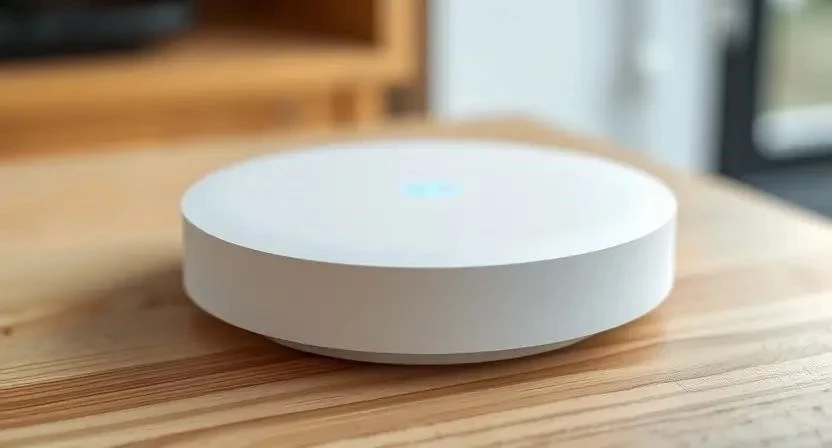

- Установка хаба (1 час). Подключение центрального контроллера к роутеру через Ethernet-кабель.

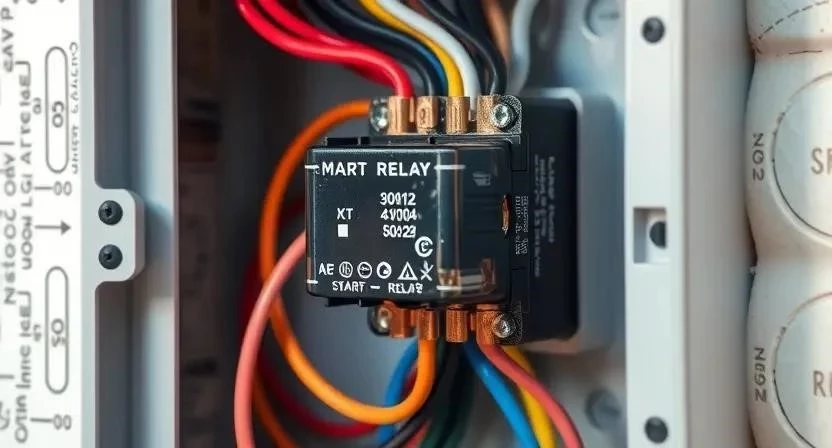

- Монтаж реле (1-2 дня). Установка модулей в подрозетники и электрощит. Мой опыт: однажды я поставил дешевое китайское реле без бренда, и оно сгорело через неделю. Теперь использую только проверенных производителей.
- Установка периферии (1 день). Монтаж умных выключателей и датчиков на стены и потолок.
- Подключение нагрузки (1 день). Соединение реле с освещением, розетками и приводами штор.
- Первый запуск (3 часа). Подача питания и проверка всех соединений мультиметром.
- Привязка устройств (4-6 часов). Добавление каждого модуля в мобильное приложение через хаб.
- Создание сценариев (3 часа). Настройка логики, например, «Ушел из дома» (выключается весь свет и розетки).
- Голосовое управление (2 часа). Интеграция с Алисой, Siri или Google Assistant.
- Финальное тестирование (1 день). Проверка системы на сбои при одновременном срабатывании всех сценариев.
| Этап монтажа | Статус | Проверка (ОК) | Примечание |
|---|---|---|---|
| Прокладка кабеля | [ ] | Маркировка всех жил | Проверить целостность |
| Установка подрозетников | [ ] | Глубина от 60 мм | Выровнять по уровню |
| Монтаж реле | [ ] | Надежная затяжка клемм | Не пережать изоляцию |
| Связь с хабом | [ ] | Сигнал не ниже -70 dBm | Проверить удаленные точки |
| Тест сценариев | [ ] | Срабатывание без задержек | Проверить логику датчиков |
Технические нюансы и особенности связи
Сигнал Wi-Fi плохо проходит через железобетонные стены и армированные перекрытия. Я заметил, что в дальних комнатах устройства часто «отваливаются» от сети. Чтобы этого избежать, я ставлю репитеры или выбираю протокол Zigbee, который создает ячеистую сеть (каждое устройство с питанием работает как ретранслятор). Не смешивайте слишком много разных брендов, если не хотите запутаться в десяти приложениях. Электромагнитные помехи от силовых кабелей могут сбивать работу датчиков, поэтому сигнальные линии прокладывайте с отступом 10-15 см от силовых.
| Протокол | Тип связи | Дальность | Энергопотребление | Надежность |
|---|---|---|---|---|
| Zigbee | Ячеистая (Mesh) | Высокая | Очень низкое | Высокая |
| Wi-Fi | Звезда | Средняя | Высокое | Средняя |
| Z-Wave | Ячеистая (Mesh) | Высокая | Низкое | Очень высокая |
| Bluetooth | Прямая | Низкая | Очень низкое | Низкая |
Типичные ошибки новичков
Многие пытаются сэкономить на этапе проектирования, что приводит к серьезным проблемам при эксплуатации.
- Отсутствие нейтрального провода. Большинство умных выключателей требуют «ноль» для собственного питания. Если его нет в подрозетнике, устройство не заработает.
- Перегрузка одной линии. Подключение слишком большого количества мощных приборов к одному умному реле вызывает его перегрев.
- Неправильный выбор протокола. Использование только Wi-Fi для 50+ устройств забивает эфир роутера, и система начинает «тормозить».
- Плохой контакт в клеммах. Недотянутый винт в клеммнике приводит к искрению и выходу электроники из строя. Однажды я сжег дорогое реле просто потому, что не затянул контакт до конца.
- Игнорирование маркировки. Если не подписать кабели на входе в щиток, поиск нужного провода через месяц превратится в кошмар.
Расчет стоимости и экономия
Цена реализации зависит от того, делаете вы всё сами или нанимаете бригаду. Профессиональный монтаж гарантирует соблюдение ПУЭ (правил устройства электроустановок), но стоит дорого.
| Статья расходов | DIY (Своими руками) | С мастером (Под ключ) | Экономия |
|---|---|---|---|
| Оборудование | 25 000 — 60 000 руб. | 25 000 — 60 000 руб. | 0 руб. |
| Кабели и расходники | 5 000 — 12 000 руб. | 5 000 — 12 000 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 20 000 — 50 000 руб. | 20 000 — 50 000 руб. |
| Настройка системы | 0 руб. | 5 000 — 15 000 руб. | 5 000 — 15 000 руб. |
| 30 000 — 72 000 руб. | 55 000 — 137 000 руб. | 25 000 — 65 000 руб. |
Для разных площадей бюджет будет отличаться:
- Квартира 40 м²: базовый набор от 35 000 руб.
- Квартира 60 м²: средний набор от 50 000 руб.
- Квартира 100 м²: комплексное решение от 90 000 руб.
Обслуживание системы после запуска
Умный дом — это не «поставил и забыл». Система требует периодического внимания для стабильной работы. Раз в месяц я проверяю обновления прошивок для всех устройств. Это не только добавляет новые функции, но и закрывает критические дыры в безопасности. Беспроводные датчики работают от батареек, которые живут от года до двух. Я рекомендую завести простой график замены элементов питания, чтобы свет в коридоре не перестал включаться в самый неподходящий момент.
Альтернативные подходы к автоматизации
Существует два основных пути развития системы: облачные решения и локальные серверы. Облачные системы (например, Mi Home) очень просты в настройке, но полностью зависят от интернета. Если сервер производителя «упадет» или пропадет сеть, часть функций может стать недоступной. Локальный сервер (Home Assistant) работает автономно, данные не уходят в сеть, а скорость отклика выше. Модульные решения позволяют наращивать функционал постепенно, покупая по одному датчику в месяц, в то время как комплексные системы требуют полной оплаты и установки всех компонентов сразу.
Часто задаваемые вопросы (FAQ)
Безопасно ли оставлять умные реле под постоянным напряжением?
Да, если оборудование сертифицировано и установлены качественные автоматы защиты в щитке. Используйте только негорючие монтажные коробки.
Будет ли работать свет, если отключится интернет?
Если вы используете Zigbee и локальный хаб, базовые сценарии и физические выключатели продолжат работать. Wi-Fi устройства без интернета обычно теряют связь с приложением, но ручное управление сохраняется.
Можно ли расширить систему через год?
Да, это главное преимущество модульных систем. Вы можете просто купить новый датчик, добавить его в приложение и включить в существующий сценарий. Я сам добавлял датчики протечки воды уже через полгода после основного ремонта, и это заняло всего 15 минут.
Сколько электроэнергии потребляют компоненты умного дома?
Потребление ничтожно мало. В режиме ожидания большинство реле и хабов потребляют от 0.5 до 2 Вт, что практически не отражается на счетах за электричество.
Какие меры безопасности обязательны при монтаже?
Всегда отключайте вводной автомат перед работой с проводами. Используйте диэлектрические перчатки и очки при штроблении стен. При работе с химией (грунтовкой) обеспечьте проветривание помещения.
