Создание световой среды в парке Зарядье стало одной из самых сложных инженерных задач проекта. Площадь территории и разнообразие ландшафтных зон потребовали внедрения системы, которая работает автономно и гибко. Стоимость реализации подобных интеллектуальных сетей в городских масштабах исчисляется десятками миллионов рублей, а монтаж занимает месяцы кропотливого труда. Умное освещение Зарядье решает задачу одновременного обеспечения безопасности людей и сохранения природного баланса. Это сложный комплекс из тысяч датчиков и светильников, объединенных единым цифровым мозгом.
Задачи и цели светового проектирования
Основной упор при разработке системы сделали на безопасность посетителей. В темное время суток каждая дорожка должна быть видна, но свет не должен слепить или создавать глубокие черные тени. Эстетика здесь идет рука об руку с функциональностью. Свет подчеркивает архитектурные изгибы и природные формы, превращая парк в арт-объект. Экологические нормы запрещают чрезмерную засветку неба, чтобы не нарушать биоритмы городских птиц и животных. Я часто сталкивался с тем, что в обычных парках свет делают «на глаз», но здесь каждый люмен рассчитан программно.
Техническая база интеллектуальной системы
В основе проекта лежит иерархическая структура управления. На верхнем уровне находится центральный сервер, который отдает команды контроллерам зон. Те, в свою очередь, управляют отдельными группами светильников по протоколу DALI. Это позволяет менять яркость каждого прибора индивидуально. Система полностью интегрирована в общие инженерные сети парка, что дает возможность синхронизировать свет с поливом или системами безопасности. Я заметил, что такая архитектура позволяет быстро находить неисправный модуль, не перерывая весь парк в поисках обрыва кабеля.
Обзор используемого оборудования
Для реализации проекта выбрали светодиоды с высоким индексом цветопередачи. Это важно, чтобы зелень растений выглядела естественно даже ночью. Все корпуса имеют высокую степень защиты IP67 и IP68, так как оборудование работает в условиях высокой влажности и прямого контакта с почвой. Контроллеры присутствия реагируют на движение, плавно поднимая яркость с 10% до 100% при приближении человека.
- Светодиодные модули с регулируемой цветовой температурой.
- Цифровые диммеры по протоколу DALI.
- Инфракрасные датчики движения для прогулочных зон.
- Фотореле для определения уровня естественной освещенности.
- Герметичные блоки питания с защитой от короткого замыкания.
- Бронированные кабели с двойной изоляцией.
- Программируемые логические контроллеры (ПЛК).
- Защитные кожухи из ударопрочного поликарбоната.
Я рекомендую всегда проверять качество пайки соединений в таких проектах, так как конденсат внутри корпуса — главный враг электроники.
Разработка световых сценариев
Свет в парке не статичен. Он меняется в зависимости от времени суток, погоды и даже количества людей на дорожках. В пасмурный день система автоматически добавляет яркости, чтобы компенсировать недостаток солнца. В праздничные дни активируются специальные декоративные режимы.
| Режим работы | Время активации | Уровень яркости | Основная цель |
|---|---|---|---|
| Дневной/Сумеречный | 06:00 — 18:00 | 10-30% (по датчикам) | Подсветка опасных зон и навигации |
| Вечерний (Активный) | 18:00 — 23:00 | 70-100% | Максимальный комфорт и безопасность |
| Ночной (Эконом) | 23:00 — 06:00 | 20-40% | Минимальный свет для охраны и дежурных |
| Праздничный | По расписанию | Динамический | Создание атмосферы и акценты |
| Экстренный | При тревоге | 100% (пульсация) | Эвакуация посетителей |
Особенности освещения различных зон

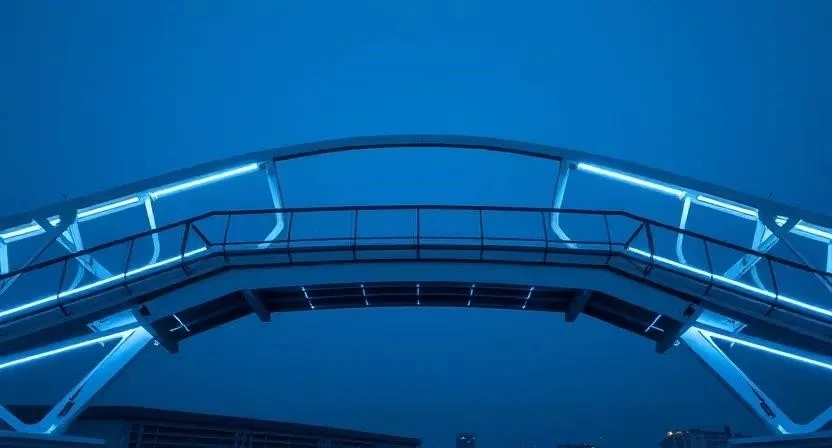

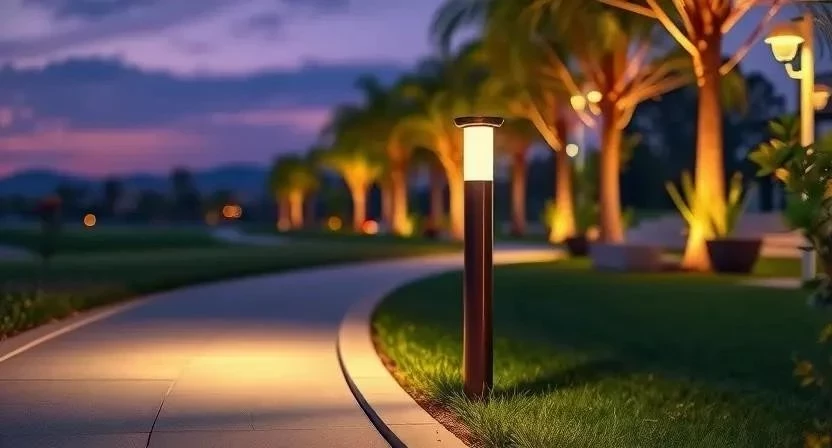

Каждая локация имеет свой световой код. На Парящем мосту свет интегрирован в конструкцию, создавая эффект невесомости. В лесных зонах используются мягкие теплые тона, которые не пугают животных и создают уют. Стеклянные павильоны подсвечиваются изнутри, становясь светящимися фонарями в пространстве. Прогулочные дорожки освещаются точечно, чтобы избежать эффекта «взлетной полосы». Однажды я монтировал свет в похожей лесной зоне и понял: если поставить слишком мощные лампы, люди перестают видеть звезды, и магия парка исчезает.
Программное обеспечение и автоматизация
Управление всей системой осуществляется через специализированное ПО. Диспетчер видит карту парка в реальном времени, где каждый светильник отмечен точкой. Если лампа перегорает, система мгновенно отправляет уведомление о конкретном адресе устройства. График работы программируется на год вперед с учетом смены светового дня. Удаленный мониторинг позволяет менять сценарии за несколько кликов, не выходя из офиса.
Энергоэффективность и экологический подход
Благодаря диммированию энергопотребление снижено почти в три раза по сравнению с обычными фонарями. Свет включается только там, где он нужен в данный момент. Это также решает проблему светового загрязнения города. Вместо того чтобы заливать всё пространство белым светом, система создает направленные лучи.
| Параметр | Традиционное освещение | Умная система Зарядья | Эффект экономии |
|---|---|---|---|
| Тип ламп | Натриевые/Металлогалогенные | Светодиоды (LED) | Снижение потребления на 60% |
| Режим работы | Вкл/Выкл по таймеру | Адаптивное диммирование | Экономия до 40% энергии |
| Управление | Ручное/Реле | Цифровое (DALI/ПО) | Снижение затрат на персонал |
| Срок службы | 10 000 — 20 000 часов | 50 000 — 100 000 часов | Редкая замена компонентов |
| Влияние на среду | Высокое (засветка неба) | Низкое (направленный свет) | Сохранение экосистемы |
Монтаж и интеграция оборудования
Прокладка кабелей в ландшафте — это всегда борьба с почвой и водой. В Зарядье использовали глубокое заложение трасс в ПНД-трубах. Особенностью стало сочетание разных типов покрытий: от плотного грунта до декоративного камня. Я столкнулся с тем, что в каменистых почвах стандартные траншеи не работают, приходится использовать специальную технику или ручной труд.
- Разметка трасс и подготовка траншей глубиной 70-90 см (2-3 дня на зону).
- Укладка песчаной подушки для защиты кабеля от острых камней (1 день).
- Монтаж ПНД-труб и протяжка силовых и информационных линий (4-6 дней).
- Установка фундаментов под опоры и закладных элементов (3 дня).
- Монтаж светодиодных приборов и подключение к контроллерам (5-7 дней).
- Герметизация всех соединений термоусадкой с клеевым слоем (2 дня).
- Засыпка траншей с укладкой сигнальной ленты (2 дня).
- Пусконаладка, программирование адресов DALI и тестирование (10-14 дней).
Для работы потребовался серьезный набор инструментов:
- Мультиметр промышленного класса для проверки линий.
- Стриппер для точной зачистки кабеля.
- Кримпер для обжима наконечников.
- Лазерный уровень для установки опор.
- Промышленный фен для термоусадки.
- Тестер протокола DALI для адресации светильников.
- Траншеекопатель (мини-экскаватор).
Новички часто допускают ошибки, которые вылезают через год эксплуатации:
- Использование дешевой изоленты вместо специализированной термоусадки.
- Игнорирование заземления корпусов в сырых зонах.
- Слишком сильное натяжение кабеля при укладке.
- Неправильный расчет падения напряжения на длинных линиях.
- Установка датчиков в «слепых» зонах, где они не видят людей.
Визуальный эффект и психология света
Свет в парке работает как невидимый гид. Он мягко подталкивает посетителя двигаться в определенном направлении. Теплый спектр в зонах отдыха расслабляет, а более холодный и яркий свет на основных магистралях поддерживает бодрость и чувство безопасности. Архитектурная подсветка подчеркивает геометрию объектов, создавая объем. Я уверен, что именно правильный свет делает обычную прогулку эмоциональным событием.
Техническое обслуживание системы
Регламент обслуживания включает ежеквартальную проверку герметичности соединений и чистку линз светильников от пыли и грязи. Программное обеспечение обновляется удаленно. Замена одного модуля занимает минимум времени, так как система модульная. Важно следить за состоянием блоков питания, так как они являются самым слабым звеном в любой LED-системе.
| Оборудование | Функция | Ключевой параметр | Период проверки |
|---|---|---|---|
| LED-светильник | Освещение пространства | Цветовая темп. 3000К | Раз в квартал |
| DALI-контроллер | Управление яркостью | Адресация до 64 приборов | Раз в полгода |
| Датчик присутствия | Активация света | Радиус охвата 5-10 м | Раз в месяц |
| Блок питания | Преобразование тока | КПД > 90%, IP67 | Раз в полгода |
| Центральный сервер | Координация системы | ОС Linux/Windows Server | Еженедельный лог |
FAQ: Технические вопросы по освещению Зарядья
Какая степень защиты у светильников в зонах с водой?
Используется стандарт IP68, что позволяет оборудованию работать при полном погружении в воду.
Что произойдет, если выйдет из строя центральный сервер?
Система перейдет в автономный режим: контроллеры зон будут работать по последнему сохраненному графику.
Как реализовано диммирование без мерцания?
Применяется высокочастотный ШИМ-контроль, который незаметен для человеческого глаза и камер видеонаблюдения.
Влияет ли умный свет на миграцию птиц?
Да, за счет использования направленного света и исключения синего спектра в ночное время воздействие минимизировано.
Сколько времени занимает замена одного светильника?
Благодаря быстроразъемным соединениям замена занимает от 15 до 30 минут.
Можно ли менять цвет освещения в реальном времени?
Да, в зонах с RGBW-модулями цвет меняется через программный интерфейс за секунды.
Как защищены кабели от грызунов?
Используются ПНД-трубы с усиленной стенкой и специальные составы изоляции, которые не привлекают вредителей.
Какова общая экономия электроэнергии в процентах?
По сравнению с традиционными системами освещения аналогичной площади экономия составляет около 65-70%.
Безопасно ли такое напряжение для людей при случайном повреждении кабеля?
Система оснащена высокочувствительными УЗО, которые отключают питание при утечке тока в доли секунды.
Используется ли солнечная энергия для питания?
В основном проект запитан от городской сети, но предусмотрены точки для интеграции автономных источников.
