Организация управления освещением из нескольких точек требует точного расчета электропроводки и понимания принципов работы умных реле. Обычно монтаж одной группы занимает от 4 до 8 часов, а стоимость комплекта оборудования на одну комнату начинается от 3000 рублей. Чтобы реализовать схему, как подключить несколько умных выключателей: схемы и простые способы, необходимо заранее определить тип связи и наличие нейтрального провода в подрозетниках.
Оценка сложности и подготовка к монтажу
Электромонтажные работы средней сложности требуют базовых навыков работы с током и понимания того, чем фаза отличается от нуля. Я заметил, что новички часто недооценивают время на прокладку кабеля, поэтому закладывайте с запасом один полноценный рабочий день. Лучше всего проводить монтаж в светлое время суток, когда есть доступ к полноценному освещению и помощи. Важно помнить, что ошибка в схеме может привести к короткому замыканию или выходу дорогого модуля из строя.

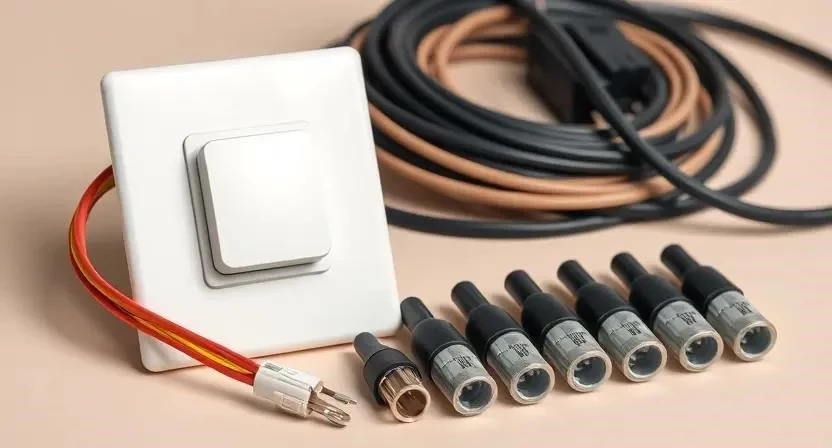

Подбор необходимых материалов
Для качественного монтажа я использую только проверенные компоненты, которые не подведут через год эксплуатации. Основной упор стоит сделать на качественный медный кабель и надежные соединители.
- Кабель ВВГнг 3х1.5 (медный, негорючий)
- Умные выключатели (Zigbee или Wi-Fi)
- Клеммники Wago (для быстрого и надежного соединения)
- Подрозетники (глубокие, чтобы поместился механизм)
- Изолента ПВХ
- Дюбель-гвозди для фиксации коробок
- Гофротруба для защиты кабеля в штробах
- Маркеры для проводов (чтобы не запутаться в фазах)
Примерный расчет материалов для одной комнаты с тремя точками управления:
| Название | Количество | Расход на точку | Примерная цена |
|---|---|---|---|
| Кабель ВВГнг 3х1.5 | 15-20 м | 5-7 м | 1200 руб. |
| Умный выключатель | 3 шт. | 1 шт. | 3000 руб. |
| Клеммы Wago | 10 шт. | 3-4 шт. | 300 руб. |
| Подрозетник | 3 шт. | 1 шт. | 200 руб. |
| Гофротруба | 15 м | 5 м | 500 руб. |
Инструментарий для электромонтажа
Правильный инструмент сокращает время работы в два раза и гарантирует безопасность соединений. Я всегда проверяю исправность мультиметра перед началом работ.
- Индикаторная отвертка (проверка фазы)
- Стриппер (аккуратная зачистка изоляции)
- Мультиметр (проверка целостности цепи)
- Пассатижи (зажим и обрезка)
- Строительный уровень (ровная установка)
- Перфоратор (штробление и сверление)
- Набор диэлектрических отверток
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Индикаторная отвертка | Поиск фазного провода | Бесконтактный детектор |
| Стриппер | Снятие изоляции без повреждения жил | Канцелярский нож (рискованно) |
| Мультиметр | Замер напряжения и прозвонка | Контрольная лампа |
| Перфоратор | Создание отверстий и штроб | Зубило и молоток |
| Уровень | Выравнивание подрозетников | Строительный отвес |
Подготовка помещения к работе
Безопасность стоит на первом месте. Первым делом я полностью обесточиваю сеть через автоматический выключатель в электрощите. После этого обязательно проверяю отсутствие напряжения в розетках и выключателях индикатором. Чтобы строительная пыль не осела на мебели и полу, все поверхности накрываю плотной пленкой, а двери в соседние комнаты закрываю. Расчищаю места, где будут находиться будущие точки управления, убирая все лишние предметы.
Работа с поверхностями и прокладка линий
Процесс начинается со штробления стен под кабель и подрозетники. Я рекомендую использовать глубокие подрозетники, так как умные выключатели имеют более громоздкий корпус, чем обычные. Прокладываю кабели в гофре, соблюдая перпендикулярность линий. После установки коробок проверяю целостность каждой жилы с помощью мультиметра. Однажды я пропустил перебитый кабель при монтаже, и пришлось вскрывать часть стены заново — теперь я прозваниваю каждую линию до фиксации.
Пошаговый процесс подключения
Монтаж умного освещения отличается от классического проходного выключателя тем, что физически разрывать цепь во всех точках не всегда нужно — часто работает программная связка. Вот детальный план действий:
- Выбор связи и проверка нуля (30 мин). Определяю протокол (Zigbee требует хаб, Wi-Fi работает напрямую). Проверяю наличие нейтрального провода (N) в подрозетнике.
- Монтаж главного выключателя (40 мин). Устанавливаю основной модуль, который будет физически управлять нагрузкой (лампой).
- Прокладка кабеля к остальным точкам (1.5-2 часа). Тяну линии от главного выключателя или распределительной коробки к дополнительным точкам.

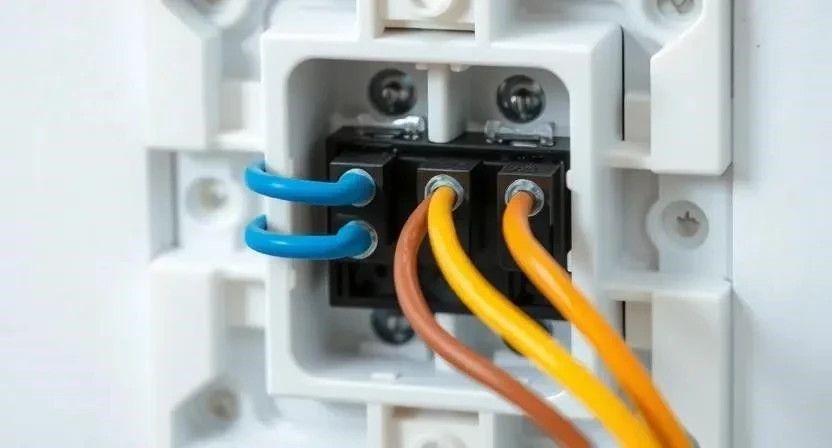

- Подключение фазы и нагрузки (40 мин). Соединяю фазный провод с входом L, а провод, идущий к лампе, с выходом L1.
- Подключение нейтрали (30 мин). Если модель требует «ноль», подключаю синий провод к клемме N.
- Фиксация механизмов (30 мин). Аккуратно укладываю провода в подрозетник и затягиваю винты крепления выключателя.
- Первый запуск (20 мин). Подаю питание на щитке и проверяю, загорелся ли индикатор питания на устройстве.
- Привязка к системе (30 мин). Через приложение или хаб добавляю каждое устройство в сеть умного дома.
- Настройка сценариев (40 мин). Создаю программную связь: при нажатии на выключатель №2 должен сработать выключатель №1.
- Тестирование (20 мин). Проверяю работу каждой кнопки. Свет должен включаться и выключаться из любой точки без задержек.

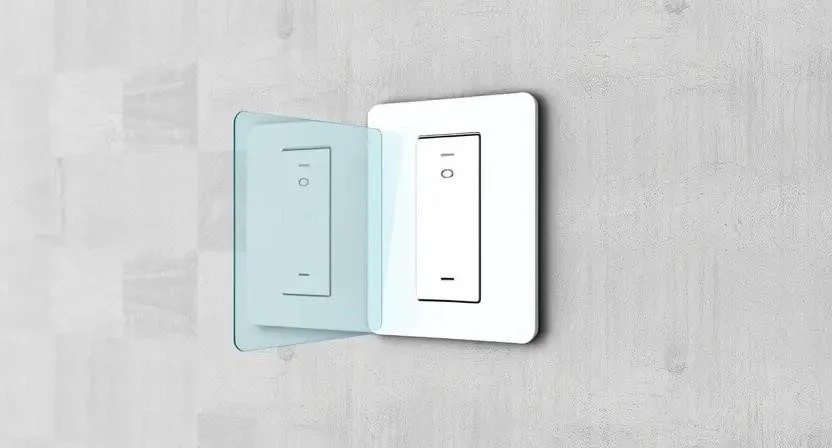

- Установка панелей (30 мин). Надеваю декоративные рамки и клавиши, выравнивая их по уровню.
- Финальный аудит (30 мин). Проверяю надежность всех клемм и отсутствие нагрева проводов при нагрузке.
| Этап | Время | Особенности |
|---|---|---|
| Подготовка и штробление | 3-4 часа | Использование респиратора и очков |
| Прокладка кабеля | 2 часа | Соблюдение радиусов изгиба |
| Электрическое подключение | 2 часа | Использование Wago для надежности |
| Программная настройка | 1.5 часа | Обновление прошивок устройств |
| Финальная отделка | 1 час | Проверка эстетики и уровня |
Технические нюансы и особенности
Важно следить за температурой в подрозетниках — при плотном соседстве нескольких модулей может возникнуть перегрев, что сократит срок службы электроники. Я всегда выбираю устройства одного бренда, чтобы избежать конфликтов в приложении и проблем с совместимостью. Также учитывайте, что бетонные стены и арматура сильно гасят радиосигнал Zigbee и Wi-Fi. Если связь нестабильна, я рекомендую добавить в сеть ретранслятор или использовать устройства с функцией Mesh.
Типичные ошибки при установке
Даже опытные мастера иногда ошибаются из-за невнимательности. Я выделил основные промахи, которые приводят к переделке работы:
- Покупка модели с N при отсутствии нуля. Самая частая ошибка. Если в стене только два провода, нужна модель «без нейтрали».
- Путаница в фазах. Подключение фазы на клемму нейтрали приводит к мгновенному выгоранию модуля.
- Перегрузка линии. Подключение слишком мощных светодиодных лент или старых ламп накаливания, превышающих лимит реле.
- Неправильный сценарий. Когда при нажатии одной кнопки свет включается, а при нажатии другой — не выключается.
- Слишком тугая затяжка проводов. Это может привести к повреждению изоляции и короткому замыканию внутри подрозетника.
Однажды я столкнулся с тем, что выключатель постоянно перезагружался. Оказалось, что рядом стоял мощный роутер, который создавал помехи для Zigbee-модуля. Решил проблему, просто переставив роутер на метр в сторону.
Расчет стоимости реализации
Затраты зависят от выбранного протокола и того, кто будет выполнять работу. Профессиональный монтаж гарантирует соблюдение всех норм ПУЭ, но стоит дороже.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Комплект выключателей (3 шт) | 3000 | 3000 | 0 |
| Кабель и расходники | 1500 | 1500 | 0 |
| Работа по монтажу и настройке | 0 | 7000 | 7000 |
| Инструменты (амортизация) | 500 | 0 | -500 |
| 5000 | 11500 | 6500 |
Эксплуатация и уход за системой
После завершения монтажа система требует минимального, но регулярного внимания. Раз в год я рекомендую проверять затяжку контактов в клеммниках, так как от перепадов температуры медь может «течь». Своевременно обновляйте прошивки устройств через приложение — это исправляет баги и добавляет новые функции автоматизации. Соблюдайте правила эксплуатации: не превышайте допустимую мощность нагрузки на один канал выключателя.
Альтернативные способы управления
Если штробить стены уже поздно, есть более простые варианты. Я часто предлагаю использовать беспроводные кнопки-реле, которые клеятся на двусторонний скотч в любом месте и связываются с главным модулем по воздуху. Еще один вариант — установка умных лампочек. В этом случае физический выключатель всегда должен быть включен, а управление идет через приложение или голос. Также существуют двухклавишные модели, которые позволяют управлять двумя разными группами света из одной точки, что экономит место в интерьере.
В одном из проектов я заменил сложную схему проходных выключателей на одну умную группу и две беспроводные кнопки. Это сэкономило заказчику около 5 метров кабеля и два часа грязных работ.
Ответы на частые вопросы
Можно ли использовать обычный проходной выключатель с умным?
Технически можно, но тогда вы теряете возможность управлять светом через приложение в некоторых режимах. Лучше заменить все точки на умные.
Что делать, если в подрозетнике нет нуля?
Покупайте выключатели с пометкой «No Neutral». Они работают за счет небольшого тока утечки через лампу.
Сколько выключателей можно объединить в одну группу?
Ограничений по количеству почти нет, все зависит от возможностей вашего хаба или приложения (обычно до 32-64 устройств на одну зону).
Будет ли работать свет, если пропадет интернет?
Если используется Zigbee и локальные сценарии на хабе — да. Если Wi-Fi и облачное управление — физическая кнопка сработает, но удаленный доступ пропадет.
Какой протокол лучше: Zigbee или Wi-Fi?
Для большого количества устройств лучше Zigbee: он стабильнее, меньше нагружает роутер и быстрее работает.
Можно ли подключить выключатели разных фирм?
Если они поддерживают общий стандарт (например, Matter или Zigbee 3.0) и работают в одном приложении (например, Mi Home или Home Assistant), то да.
Нужен ли отдельный хаб для управления?
Для Wi-Fi моделей не нужен, для Zigbee — обязателен, иначе устройства не увидят сеть.
Как защитить систему от скачков напряжения?
Установите реле напряжения в электрический щиток на всю квартиру. Это спасет дорогую электронику от выгорания при скачках в сети.
