Как самостоятельно установить умный выключатель

Автоматизация освещения начинается с замены обычного клавишного механизма на интеллектуальный модуль. Процедура занимает около 40–60 минут, а стоимость базового устройства стартует от 1200 рублей. Чтобы понять, как подключить умный выключатель самостоятельно: пошаговый монтаж требует внимательности к электропроводке. Правильный подход исключает риск короткого замыкания и гарантирует стабильную работу системы.

Важные подготовительные моменты

Сложность работ оценивается как средняя. Я рекомендую приступать к монтажу, если вы уверенно владеете базовыми навыками работы с электрикой и понимаете разницу между фазой и нулем. Основное время уйдет на проверку совместимости устройства с вашей проводкой. Главный вопрос здесь — наличие нейтрального провода (нуля) в подрозетнике. Многие современные модели требуют его для питания самого модуля, в то время как старый фонд застройки часто имеет только фазный разрыв. Если ноль отсутствует, придется искать модель «без нейтрали» или прокладывать дополнительный кабель.

Комплектация для работы

Для качественного монтажа потребуется набор компонентов. Я всегда беру расходники с небольшим запасом, чтобы не бежать в магазин в разгар процесса. Основной акцент стоит сделать на надежности соединений, поэтому дешевую изоленту лучше заменить на качественные клеммники.

• Умный выключатель (Wi-Fi или Zigbee) — 1 шт.
• Клеммники Wago (для надежного соединения) — 4–6 шт.
• Провод ПВС или ВВГнг-LS (если нужно нарастить длину) — 1–2 м.
• Изолента ПВХ (для дополнительной защиты) — 1 рулон.
• Маркировочные бирки для проводов — 3–5 шт.
• Дюбели и саморезы (если подрозетник разболтан) — 2 шт.
• Очиститель контактов (спрей) — 1 баллон.
• Защитные колпачки для проводов — 2 шт.

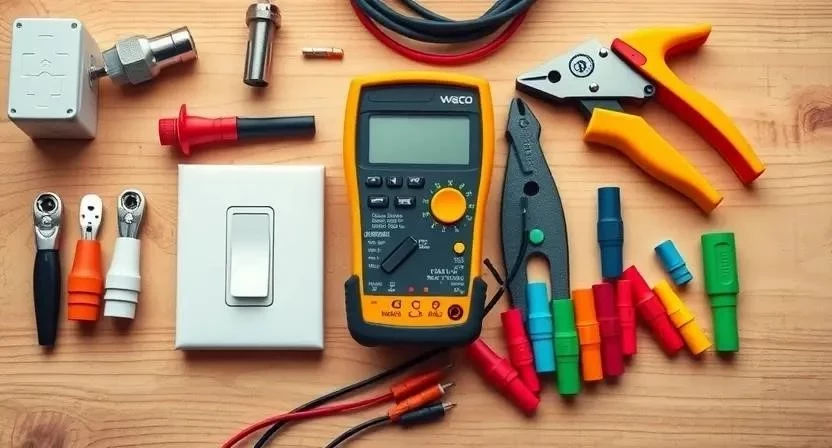

Инструментарий мастера

Правильный инструмент сокращает время работы вдвое и бережет нервы. Я не советую использовать кухонные ножи для зачистки изоляции — это приводит к надрезам жилы, что в будущем вызывает перегрев и искрение.

• Индикаторная отвертка — проверка наличия напряжения.
• Стриппер — аккуратное снятие изоляции без повреждения металла.
• Пассатижи — обжим и выравнивание проводов.
• Мультиметр — замер напряжения и прозвонка цепи.
• Набор отверток (крестовая и плоская) — фиксация контактов.
• Фонарик налобный — освещение внутри темного подрозетника.
• Нож строительный — подрезка лишних элементов.

Организация рабочего пространства

Безопасность превыше всего. Первым делом я иду к электрощитку и отключаю соответствующий автоматический выключатель. Просто выключить свет клавишей недостаточно — на проводе все равно останется опасное напряжение. Чтобы не намусорить, застелю пол под выключателем старой газетой или пленкой. Это поможет быстро собрать мелкие обрезки изоляции и медную стружку, которые иначе забиваются в щели пола.

Подготовка поверхности и демонтаж

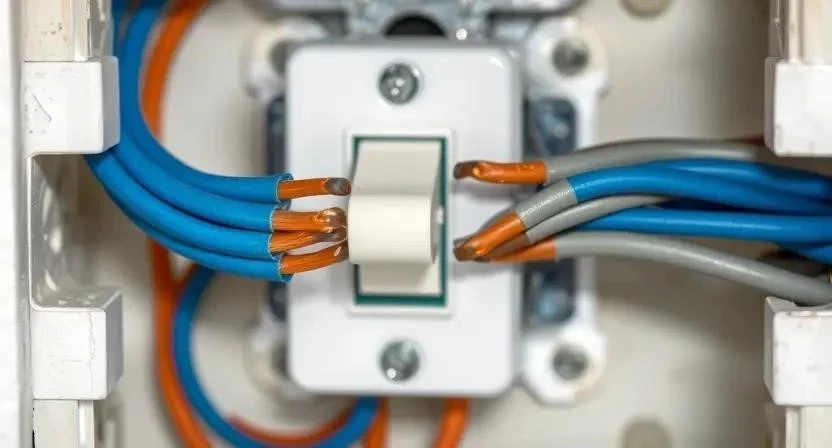

Снимаю декоративную панель старого выключателя и аккуратно выкручиваю винты крепления. Теперь важно проверить состояние подрозетника. Если он треснул или неплотно сидит в стене, устройство может перекоситься, и рамка не встанет ровно. Я всегда очищаю внутреннюю полость от пыли и остатков старой штукатурки с помощью пылесоса.

Далее следует критический этап — поиск нейтрали. С помощью мультиметра или индикатора я проверяю, есть ли в коробке синий провод, который не участвует в разрыве цепи. Однажды я пытался втиснуть массивный Zigbee-выключатель в старый советский подрозетник. В итоге пришлось штробить стену заново, чтобы увеличить глубину, так как механизм просто не помещался вместе с проводами.

Технология монтажа: пошаговый процесс

1. Обесточивание (2 мин). Выключаю автомат в щитке. Проверяю индикаторной отверткой отсутствие тока на контактах старого выключателя.
2. Маркировка (3 мин). Помечаю провода: L (фаза), L1/L2 (нагрузка на лампу), N (ноль). Это спасет от путаницы при подключении.
3. Зачистка (5 мин). С помощью стриппера снимаю 8–10 мм изоляции с каждого конца провода. Слежу, чтобы жила осталась целой.
4. Подключение фазы (3 мин). Вставляю фазный провод в клемму L. Затягиваю винт максимально плотно.
5. Подключение нагрузки (3 мин). Соединяю провод, идущий к лампе, с клеммой L1 (или L2 для многоклавишных моделей).
6. Монтаж нейтрали (3 мин). Если модель требует ноль, подключаю синий провод к клемме N. Без этого умный модуль не включится.
7. Укладка проводов (5 мин). Аккуратно складываю провода «змейкой» в подрозетнике, чтобы они не мешали корпусу выключателя.
8. Фиксация (4 мин). Прикручиваю устройство к подрозетнику. Важно не перетянуть саморезы, чтобы пластик не треснул.
9. Декор (2 мин). Устанавливаю декоративную рамку и защелкиваю клавиши до характерного щелчка.
10. Тест питания (2 мин). Включаю автомат в щитке. Проверяю, реагирует ли выключатель на физическое нажатие.
11. Синхронизация (10 мин). Запускаю приложение на смартфоне, перевожу устройство в режим сопряжения и подключаю его к Wi-Fi или Zigbee-шлюзу.

Технические нюансы и особенности

Глубина подрозетника — главный камень преткновения. Стандартные 40 мм часто оказываются недостаточными для умных моделей. Я рекомендую использовать глубокие подрозетники (60 мм), чтобы провода не перегибались под острым углом. Также стоит учитывать тип ламп. Диммируемые светодиодные лампы требуют совместимого выключателя, иначе они будут мерцать при низком уровне яркости. Температурный режим для большинства устройств составляет от -10 до +40 градусов, поэтому в неотапливаемых помещениях стоит выбирать специализированные модели.

Типичные ошибки при установке

Новички часто совершают одни и те же промахи, которые приводят к поломке дорогого оборудования.

1. Перепутали полярность. Подключение фазы в клемму нагрузки приводит к тому, что лампа может слабо светиться даже в выключенном состоянии.
2. Слабый контакт. Недотянутый винт вызывает искрение. Я часто вижу, как через месяц контакт начинает греться, и пластик вокруг клеммы плавится.
3. Отсутствие нейтрали. Попытка установить модель «с нулем» в схему без него. Устройство просто не подаст признаков жизни.
4. Игнорирование безопасности. Работа под напряжением. Даже один раз может стать фатальным.
5. Перегрузка линии. Подключение слишком мощных групп освещения, превышающих допустимый ток реле (обычно до 10А).
6. Плохая зачистка. Зажим изоляции вместо металла. В итоге ток не проходит, и вы ищете проблему часами.

Расчет стоимости и экономии

Стоимость монтажа зависит от того, делаете ли вы всё сами или вызываете электрика. Ниже приведена сравнительная таблица.

Эксплуатация и уход

После завершения монтажа не стоит забывать об устройстве. Через месяц я рекомендую снова обесточить линию и проверить затяжку всех винтовых соединений — металл может «усесть». Также важно периодически обновлять прошивку через приложение производителя. Это исправляет баги с подключением к сети и добавляет новые функции автоматизации. В эксплуатации избегайте использования агрессивных моющих средств для протирки клавиш, чтобы не повредить сенсорное покрытие.

Альтернативные решения для автоматизации

Если вы не хотите менять физический выключатель, есть другие пути. Самый удобный вариант — установка умного реле за обычный выключатель. В этом случае эстетика интерьера сохраняется, а функционал становится «умным». Когда заказчик хотел сохранить старые ретро-выключатели, я установил скрытые реле в распределительной коробке. Также существуют беспроводные кнопки, которые клеятся на любую поверхность и работают через Zigbee-шлюз. Это вообще исключает необходимость штробления стен и работы с силовыми проводами.

Ответы на частые вопросы

Можно ли установить умный выключатель без нулевого провода?
Да, существуют специальные модели, которые работают по схеме «без нейтрали». Они пропускают небольшой ток через лампу для собственного питания.

Будет ли работать выключатель при отключении интернета?
Физические клавиши продолжат работать. Однако управление через приложение и сценарии станут недоступны до восстановления связи.

Какой протокол лучше: Wi-Fi или Zigbee?
Для одной-двух точек подойдет Wi-Fi. Если планируете полноценный умный дом, выбирайте Zigbee — он не забивает роутер и работает стабильнее.

Что делать, если лампа начала мерцать?
Обычно это происходит в моделях без нейтрали. Решение — установка конденсатора (идет в комплекте) параллельно лампе.

Можно ли подключить люстру с несколькими зонами?
Да, для этого нужно покупать многоклавишный выключатель (2, 3 или 4 клавиши), где каждая кнопка управляет своим выводом L1, L2 и т.д.

Безопасно ли это для детей?
Абсолютно. Устройство полностью изолировано внутри подрозетника и закрыто декоративной панелью.

Как сбросить устройство до заводских настроек?
Обычно нужно зажать физическую клавишу на 5–10 секунд до тех пор, пока индикатор не начнет быстро мигать.
