Автоматизация мощных электроприборов требует установки специального оборудования, способного выдержать серьезные нагрузки. Модульное реле 20-25А для умного дома решает задачу дистанционного управления бойлерами, теплыми полами или мощным освещением. Стоимость одного устройства варьируется от 1200 до 3500 рублей. Монтаж в электрощит занимает около 40-60 минут при наличии свободного места на DIN-рейке. Правильный подбор такого реле гарантирует безопасность проводки и стабильную работу системы автоматизации.
Принцип работы и назначение устройства

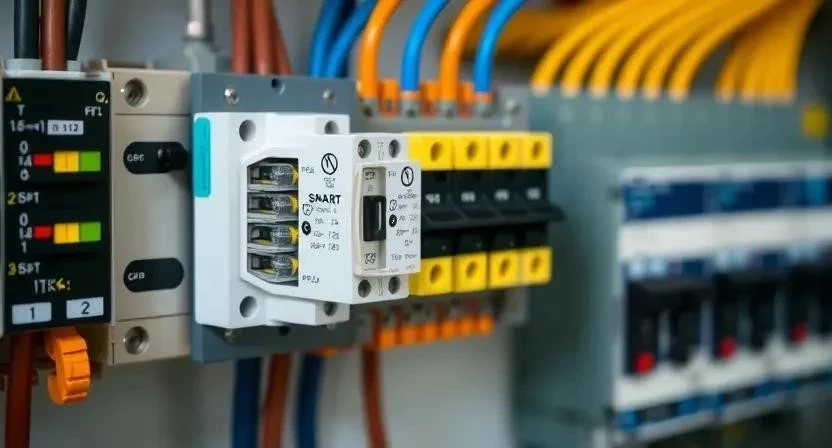

Это электронный выключатель, который встраивается непосредственно в распределительный щит. Он разрывает или замыкает электрическую цепь по команде из приложения или по сценарию. Ток в 20-25А выбран не случайно. Такие показатели позволяют подключать приборы мощностью до 5.5 кВт. Я часто использую такие модели, чтобы не загромождать комнаты громоздкими умными розетками. Установка в щиток делает систему эстетичной и защищенной от случайного физического воздействия.
Разновидности и протоколы связи
Реле делятся по способу передачи данных. Wi-Fi модели подключаются напрямую к роутеру. Они просты в настройке, но нагружают сеть. Zigbee устройства работают через шлюз. Это экономит энергию и создает стабильную ячеистую сеть. Z-Wave встречается реже, но обладает отличным радиусом действия. По количеству каналов выделяют одноканальные (одна нагрузка) и многоканальные модули.
Сравнение протоколов связи:
| Критерий | Wi-Fi | Zigbee | Z-Wave |
|---|---|---|---|
| Наличие шлюза | Не требуется | Обязателен | Обязателен |
| Нагрузка на роутер | Высокая | Низкая | Низкая |
| Энергопотребление | Среднее | Очень низкое | Низкое |
| Стабильность | Зависит от сигнала | Высокая (Mesh) | Очень высокая |
| Сложность настройки | Простая | Средняя | Средняя |
Технические параметры оборудования
Номинальный ток определяет предел, при котором реле работает без перегрева. Для моделей на 25А это критический параметр при подключении электрокотлов. Рабочее напряжение обычно составляет 100-240В. Класс защиты корпуса чаще всего IP20, что нормально для установки внутри щита. Габариты соответствуют стандартному модулю DIN-рейки (18 мм на один модуль). Энергопотребление в режиме ожидания минимально и не влияет на счета за свет.
Основные характеристики реле:
| Параметр | Реле 20А | Реле 25А | Примечание |
|---|---|---|---|
| Макс. мощность (активная) | 4.4 кВт | 5.5 кВт | При 220В |
| Тип контактов | Сухой контакт / Фаза | Сухой контакт / Фаза | Зависит от модели |
| Рабочая температура | -20°C … +50°C | -20°C … +50°C | Внутри помещения |
| Время срабатывания | < 20 мс | < 20 мс | Мгновенный отклик |
| Ширина модуля | 1 DIN-модуль | 1 DIN-модуль | Стандарт |
Сферы применения в доме
Устройство универсально. Чаще всего я ставлю его на управление бойлером, чтобы греть воду к определенному времени. Также оно отлично подходит для систем «теплый пол». Вентиляцию в санузлах тоже можно автоматизировать, связав реле с датчиком влажности. Важно помнить про тип нагрузки. Активная нагрузка (ТЭНы, лампы) переносится легко. Индуктивная нагрузка (двигатели, насосы) создает пусковые токи, которые могут сжечь контакты реле. В таких случаях я всегда ставлю промежуточный контактор.
Варианты использования:
- Дистанционное включение бойлера
- Управление электрическим теплым полом
- Автоматизация приточной вентиляции
- Управление мощным освещением (LED-ленты, прожекторы)
- Контроль работы насосной станции
- Управление электрокамином
- Автоматизация полива (через электромагнитные клапаны)
- Управление кондиционером через сухой контакт
Технология монтажа и настройки
Перед началом работы обязательно отключите питание в щите. Проверьте отсутствие напряжения индикаторной отверткой. Для установки потребуется свободное место на DIN-рейке. Я рекомендую оставлять небольшой зазор (около 5 мм) между реле и соседними автоматами для лучшего охлаждения.
Необходимые материалы и инструменты:
- Модульное реле 25А — 1 шт.
- Провод ПВ-3 (ПуГВ) сечением 2.5 мм² — по длине трассы
- Наконечники НШВИ — 4-6 шт.
- Отвертка с изоляцией (PH2 или плоская) — 1 шт.
- Стриппер для зачистки изоляции — 1 шт.
- Индикаторная отвертка — 1 шт.
- Мультиметр — 1 шт.
- Маркер для подписи кабелей — 1 шт.
Пошаговая инструкция по установке:
- Обесточивание щита и проверка отсутствия напряжения (2 мин).
- Зачистка концов проводов на 8-10 мм и опрессовка наконечниками НШВИ (5 мин).
- Установка реле на DIN-рейку до щелчка фиксатора (1 мин).
- Подключение фазного провода питания к клемме L (In) (3 мин).
- Подключение нулевого провода к клемме N (если предусмотрено) (3 мин).
- Подключение провода нагрузки к выходу (Out/L1) (3 мин).
- Проверка затяжки всех винтовых соединений (2 мин).
- Подача напряжения на электрощит (1 мин).
- Перевод реле в режим сопряжения (обычно зажатием кнопки на 5 сек) (2 мин).
- Поиск устройства в приложении и привязка к шлюзу/роутеру (5 мин).
- Тестирование включения и выключения нагрузки (3 мин).
- Настройка сценариев автоматизации в смартфоне (10 мин).
Я однажды забыл использовать наконечники НШВИ на многожильном проводе. В итоге винт перерезал несколько жилок, контакт стал плохим, и клемма начала греться. Теперь я всегда опрессовываю провода — это залог безопасности.
Меры безопасности:
- Работайте только при полностью отключенном питании.
- Используйте инструменты с диэлектрическими ручками.
- Не превышайте номинальный ток устройства.
- При работе с мощными нагрузками проверяйте температуру контактов через час после запуска.
Расчет нагрузки и подбор кабеля
Мощность рассчитывается по формуле: P = U * I. Для реле на 25А при напряжении 220В максимальная мощность составит 5500 Вт. Однако я советую использовать правило 80%. Не нагружайте реле более чем на 20А (4.4 кВт) при длительной работе. Это продлит срок службы контактов. Сечение провода должно соответствовать току. Для 25А оптимально использовать медный кабель сечением 2.5 мм².
Подбор сечения кабеля под ток:
| Ток нагрузки (А) | Рекомендуемое сечение (мм²) | Макс. мощность (кВт) | Тип провода |
|---|---|---|---|
| 10А | 1.5 мм² | 2.2 кВт | Медь (ПуГВ/ВВГнг) |
| 16А | 1.5 — 2.5 мм² | 3.5 кВт | Медь (ПуГВ/ВВГнг) |
| 20А | 2.5 мм² | 4.4 кВт | Медь (ПуГВ/ВВГнг) |
| 25А | 2.5 мм² | 5.5 кВт | Медь (ПуГВ/ВВГнг) |
| 32А | 4.0 мм² | 7.0 кВт | Медь (ПуГВ/ВВГнг) |
Обзор производителей и софта
На рынке доминируют китайские бренды вроде Sonoff и Tuya. Они бюджетны и имеют огромную поддержку сообщества. Премиальный сегмент представлен европейскими системами. Они дороже, но предлагают более надежное железо и закрытые протоколы безопасности. Софт Tuya считается самым универсальным. Я заметил, что приложения от бюджетных брендов иногда обновляются слишком часто, что может сбить настройки сценариев. Поэтому я рекомендую делать бэкапы конфигураций, если система позволяет.
Преимущества и недостатки
У модульных реле есть свои сильные и слабые стороны. Я выделил основные моменты из своей практики.
Плюсы:
- Компактный размер и установка в щиток.
- Возможность удаленного управления из любой точки мира.
- Высокая надежность при правильном подборе сечения.
- Легкая интеграция в общую систему умного дома.
- Отсутствие необходимости менять обычные выключатели.
- Поддержка голосовых помощников (Алиса, Siri, Google).
- Возможность настройки таймеров и расписаний.
Минусы:
- Зависимость от стабильности Wi-Fi или работы шлюза.
- Характерный щелчок при срабатывании реле.
- Стоимость выше, чем у обычного автомата.
- Требуется базовый навык электромонтажа для установки.
- Риск перегрева при работе на пределе мощности.
Сравнение с альтернативными решениями
Часто возникает вопрос: поставить реле в щиток или купить умную розетку? Розетка проще, но она занимает место в интерьере и имеет ограничение по току (обычно до 16А). Обычный выключатель вообще не дает автоматизации. Модульное реле — это профессиональный подход к электромонтажу.
Сравнение модульного реле с аналогами:
| Характеристика | Модульное реле | Умная розетка | Обычный выключатель |
|---|---|---|---|
| Место установки | Электрощит | Розетка в стене | Стена |
| Макс. ток | 20-25А | 10-16А | 10-16А |
| Эстетика | Скрытая установка | Заметна в комнате | Стандарт |
| Надежность | Высокая | Средняя | Очень высокая |
| Цена | Средняя | Низкая | Очень низкая |
Стоимость и рекомендации по покупке
Средняя цена качественного реле на 25А составляет 1500-2500 рублей. На стоимость влияет протокол связи: Zigbee-модели обычно чуть дороже Wi-Fi. Покупайте устройства в проверенных магазинах электротехники. Я рекомендую проверять наличие сертификата соответствия. Избегайте слишком дешевых безымянных модулей с AliExpress — они часто завышают номинальный ток, и реальные 25А они просто не выдерживают, что ведет к оплавлению корпуса.
Опыт пользователей и советы электриков
В отзывах часто хвалят удобство управления бойлером по расписанию. Однако есть и жалобы на шум щелчка. Если щиток висит в прихожей рядом со спальней, этот звук может раздражать ночью. Я столкнулся с этим в одном из проектов. Решением стало использование шумоизоляционного материала на стенках щита.
Электрики советуют всегда ставить перед умным реле обычный автоматический выключатель на 16А или 20А. Это защитит само реле от короткого замыкания, так как встроенная защита в умных модулях часто работает некорректно или отсутствует.
Ответы на частые вопросы

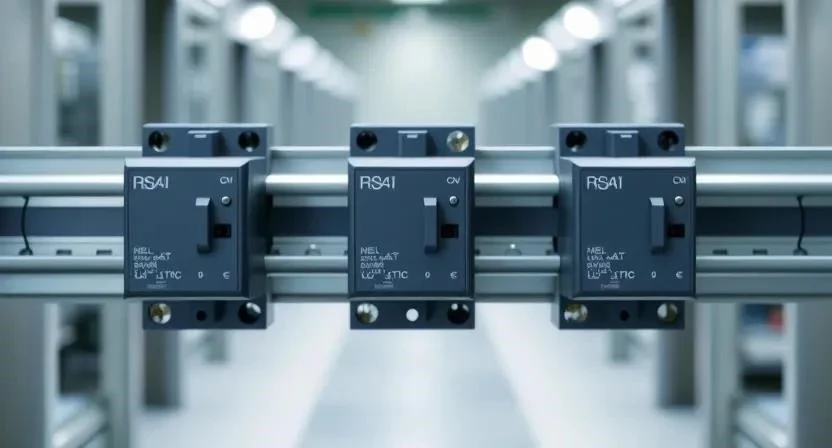

Можно ли ставить два реле вплотную друг к другу?
Можно, но при высоких нагрузках они будут греть друг друга. Лучше оставить один пустой модуль между ними.
Будет ли работать реле без интернета?
Zigbee-реле будут работать по локальным сценариям через шлюз. Wi-Fi модели потеряют связь с приложением, но сохранят последние настройки таймеров, если они записаны в память.
Что произойдет при перегрузке свыше 25А?
Если нет внешнего автомата, может сгореть внутреннее реле или оплавиться пластик. Именно поэтому внешний автомат обязателен.
Нужен ли ноль для подключения?
Да, для питания самого модуля управления ноль необходим всегда.
Можно ли управлять реле через обычный выключатель?
Да, большинство моделей имеют вход для физического выключателя (S1/S2), что позволяет комбинировать ручное и умное управление.
Подходит ли оно для управления светодиодными лентами?
Только если лента работает от 220В. Для лент 12/24В нужно ставить реле перед блоком питания.
Как долго служит такое реле?
При нагрузке до 70% от номинала ресурс составляет около 100 000 циклов включения-выключения.
