Монтаж автоматического освещения с датчиками движения

Организация освещения, которое срабатывает само по себе, значительно упрощает быт в коридорах, гардеробных или санузлах. Обычно такая задача занимает от 4 до 6 часов работы, а стоимость базового комплекта оборудования начинается от 1500 рублей. Правильное автоматическое включение света при входе в комнату избавляет от необходимости искать выключатель в темноте с занятыми руками. Грамотный монтаж позволяет экономить электроэнергию, так как лампы не будут гореть в пустом помещении.

Что учесть перед началом монтажа

Электромонтажные работы средней сложности требуют базовых навыков работы с сетью 220В. Я всегда советую сначала нарисовать простую схему, чтобы не запутаться в проводах. Главная задача здесь — выбрать точку установки датчика так, чтобы в зону его обзора попадал любой входящий, но при этом устройство не «видело» домашних животных или сквозняки от кондиционера. Время выполнения работ зависит от состояния стен: в готовом ремонте прокладка кабеля займет больше времени из-за необходимости штробления.

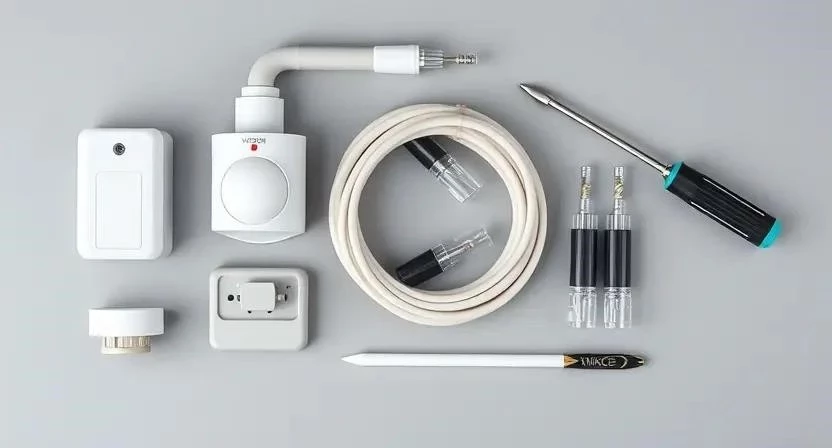

Комплектующие для системы освещения

Для качественной работы системы я подбираю материалы с запасом по мощности. Покупать всё лучше в специализированных электротехнических магазинах, чтобы избежать брака. Для одной точки освещения потребуется стандартный набор компонентов:

• Датчик движения или присутствия (в зависимости от типа комнаты) — 1 шт.
• Кабель ВВГнг 3х1.5 (негорючий, медный) — 5-10 метров.
• Монтажная коробка для датчика — 1 шт.
• Клеммники WAGO для надежного соединения — 5-8 шт.
• Светодиодные лампы (совместимые с датчиками) — 1-3 шт.
• Дюбели и саморезы по бетону/гипсокартону — 10 шт.
• Изоляционная лента или термоусадка — 1 рулон.
• Пластиковые стяжки для фиксации кабеля — 10 шт.

Расход кабеля рассчитывается по формуле: (расстояние от щитка до датчика + расстояние от датчика до лампы) + 15% запаса на изгибы и подключения.

Инструментарий мастера

Без правильного инструмента работа превратится в мучение, а результат будет небезопасным. Я рекомендую использовать только сертифицированные приборы. Если какого-то инструмента нет, проще взять его в аренду на один день.

• Индикаторная отвертка — проверка наличия фазы в сети.
• Стриппер или острый нож — зачистка изоляции проводов.
• Мультиметр — проверка целостности линии и напряжения.
• Перфоратор — бурение отверстий в бетонных стенах.
• Пассатижи — обрезка и скручивание проводов.
• Строительный уровень — ровная установка датчика и светильника.
• Фонарь налобный — освещение зоны работы при отключенном электричестве.

Обеспечение безопасности в помещении

Первым делом я полностью отключаю электропитание в распределительном щитке, выключая соответствующий автомат. Простого выключателя на стене недостаточно — ток может оставаться на линии. Обязательно проверяю отсутствие напряжения индикаторной отверткой на каждом проводе. Чтобы строительная пыль не осела на мебели и полу, застилаю всё полиэтиленовой пленкой или старыми простынями.

Подготовка поверхностей к монтажу

Процесс начинается со штробления стен под кабель. Я прорезаю каналы глубиной 15-20 мм, чтобы провод полностью уходил в стену и не выпирал при шпаклевке. После этого устанавливаю монтажные коробки, которые защитят соединения от перетирания. Все отверстия тщательно очищаю от бетонной крошки и пыли с помощью пылесоса. Перед тем как закладывать новый кабель, проверяю целостность старой проводки мультиметром. Только после этого я считаю поверхность готовой к установке оборудования.

Пошаговый процесс установки

1. Разметка места установки датчика (10-15 мин). Выбираю точку, где нет препятствий для обзора.
2. Прокладка кабеля от распределительной коробки к датчику (40-60 мин). Закрепляю провод клипсами.
3. Прокладка кабеля от датчика к светильнику (30-40 мин).
4. Зачистка изоляции на концах проводов (10 мин). Снимаю 8-10 мм оболочки.
5. Подключение фазного провода к питанию датчика (10 мин). Использую клеммник WAGO.
6. Подключение нулевого провода (10 мин). Соединяю ноль сети с нулем датчика.
7. Соединение выхода датчика с фазой светильника (15 мин). Это управляющий провод.
8. Подключение общего нуля к светильнику (10 мин).
9. Фиксация датчика в монтажной коробке (15 мин). Затягиваю винты, но не перетягиваю пластик.
10. Монтаж осветительного прибора (20-30 мин). Устанавливаю люстру или споты.
11. Первое включение и проверка (5 мин). Включаю автомат и захожу в комнату.
12. Настройка чувствительности и задержки (15 мин). Регулирую время горения светом.
13. Установка декоративных накладок (10 мин). Закрываю все технические отверстия.

Из своего опыта скажу: один раз я сэкономил на длине кабеля и мне пришлось переделывать всё заново, потому что провода не хватило до клеммника всего 5 сантиметров. Всегда берите запас!

Технические особенности и нюансы

Работа датчика может зависеть от внешних факторов. Например, инфракрасные (ИК) сенсоры реагируют на тепло, поэтому при сильном сквозняке или рядом с батареей они могут срабатывать ложно. Микроволновые датчики «видят» сквозь тонкие стены и двери, что удобно, но может привести к включению света, когда кто-то просто проходит за стеной. С диммируемыми лампами датчики часто конфликтуют — свет начинает мерцать.

Типичные ошибки при монтаже

Многие новички допускают одни и те же промахи, которые приводят к сбоям в работе системы. Я составил список того, чего делать категорически нельзя:

1. Перепутывать фазу и ноль при подключении — это может привести к выгоранию датчика.
2. Ставить датчик в «слепой зоне» (например, за дверным полотном), из-за чего свет включится с задержкой.
3. Выставлять слишком короткое время задержки (1-2 сек) — свет будет гаснуть, пока вы просто стоите.
4. Игнорировать заземление в помещениях с повышенной влажностью.
5. Использовать дешевые лампы без драйверов, которые начинают мигать в режиме ожидания.

Однажды я установил датчик прямо напротив мощного обогревателя. В итоге свет включался сам по себе каждые пять минут, потому что сенсор видел поток горячего воздуха. Пришлось переносить устройство на метр в сторону.

Расчет стоимости реализации

Самостоятельный монтаж позволяет существенно сэкономить, так как работа электрика по одной точке сейчас стоит довольно дорого. Основные затраты приходятся на качественный кабель и надежный датчик.

Эксплуатация и обслуживание

После завершения всех работ систему можно эксплуатировать сразу. Однако раз в год я рекомендую проверять затяжку контактов в клеммниках, так как от перепадов температур медь может «течь». Линзу датчика нужно аккуратно протирать сухой тряпкой от пыли, иначе чувствительность падает. Срок службы качественного датчика составляет от 5 до 10 лет. Если заметили, что свет стал включаться реже или с задержкой — первым делом проверьте чистоту сенсора.

Альтернативные способы автоматизации

Если вы не хотите штробить стены, есть современные альтернативы. Можно использовать умные лампочки с поддержкой Zigbee или Wi-Fi в связке с беспроводным датчиком. Также существуют умные выключатели, которые заменяют обычные и имеют встроенный модуль управления. Датчики присутствия работают точнее датчиков движения: они способны заметить даже легкое дыхание человека, что идеально для офисов или библиотек.

Я пробовал ставить обычный ИК-датчик в кабинете, где много сижу за столом. Свет постоянно гас, потому что я почти не двигался. В итоге заменил его на датчик присутствия, и проблема исчезла полностью.

Ответы на частые вопросы

Чем отличается датчик движения от датчика присутствия?
Датчик движения реагирует на крупные перемещения в зоне обзора. Датчик присутствия более чувствителен и фиксирует даже минимальные движения (например, движение пальцев по клавиатуре).

Можно ли установить датчик в старую проводку без нуля?
Большинство стандартных датчиков требуют наличия и фазы, и нуля для собственного питания. Если нуля нет, придется прокладывать дополнительный провод или искать специальные модели, работающие без нейтрали (но они встречаются реже и стоят дороже).

Будет ли свет включаться от домашних животных?
Да, если животное крупное (собака, кот). Чтобы этого избежать, можно прикрыть нижнюю часть линзы датчика непрозрачным скотчем, ограничив зону обзора «полом».

Как настроить, чтобы свет не включался днем?
На корпусе большинства датчиков есть регулятор LUX. Поверните его в сторону «Луны» или «Минуса», чтобы датчик срабатывал только при низком уровне освещенности.

Какой радиус действия у стандартного датчика?
Обычно это 5-12 метров с углом обзора от 120 до 360 градусов, в зависимости от модели и установленной линзы.

Можно ли подключить несколько светильников к одному датчику?
Да, можно, но важно, чтобы суммарная мощность всех ламп не превышала максимально допустимую мощность реле датчика (обычно указана в Ваттах).

Что делать, если свет мигает при выключении?
Это часто случается со светодиодными лампами из-за утечки тока через датчик. Помогает установка параллельно лампе резистора или замена ламп на модели с качественным драйвером.

Можно ли установить датчик на улице в подъезде?
Можно, но только если устройство имеет соответствующий класс защиты IP (например, IP44 или IP65), чтобы влага и пыль не испортили электронику.
