Установка датчика движения в коридоре, прихожей или на крыльце полностью решает проблему поиска выключателя в темноте. Обычно такой монтаж занимает от 3 до 6 часов времени, а затраты на базовый комплект материалов обходятся в 1500–3000 рублей. Чтобы понять, как подключить датчик движения своими руками, нужно разобраться в схеме коммутации фазного и нулевого проводов. Правильный подход к электромонтажу гарантирует безопасность и долгую работу системы.
Особенности подготовки к электромонтажу
Работа с электричеством требует базовых навыков: нужно уметь пользоваться индикаторной отверткой и знать, как зачищать кабель. Я всегда оцениваю сложность задачи по количеству штробления стен — если проводка открытая, работа пойдет в два раза быстрее. Главное — выбрать место установки так, чтобы в зону обзора датчика попадал любой входящий человек, но при этом сенсор не «видел» домашних животных или раскалителей (батареи).

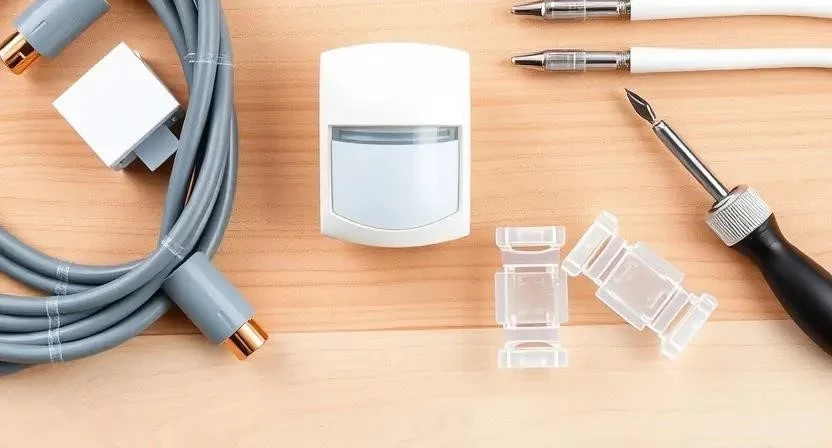

Комплект необходимых материалов
Для качественного монтажа я подбираю материалы с запасом. Основной упор делаю на надежность изоляции и качество контактов. Рекомендую выбирать проверенные бренды, такие как Schneider Electric или Legrand, чтобы избежать окисления клемм через год эксплуатации.
- Инфракрасный датчик движения (потолочный или настенный) — 1 шт.
- Кабель ВВГнг 3х1.5 (негорючий, медный) — из расчета 1.2 м на каждый метр пролета
- Клеммники Wago или винтовые зажимы — 10-15 шт.
- Монтажная коробка (подрозетник) — 1-2 шт.
- Дюбель-гвозди 6х40 мм — 10 шт.
- Изолента ПВХ — 1 рулон
- Гофра ПВХ (если проводка открытая) — по длине трассы
- Светодиодная лампа, совместимая с датчиками — 1-3 шт.
| Материал | Расход на 1 точку | Средняя цена | |
|---|---|---|---|
| Датчик движения ИК | 1 шт. | 600 руб. | 600 |
| Кабель ВВГнг 3х1.5 | 5 метров | 60 руб/м | 300 |
| Клеммы Wago | 5 шт. | 20 руб/шт | 100 |
| Монтажная коробка | 1 шт. | 150 руб. | 150 |
| Крепеж (дюбели/шурупы) | 1 компл. | 100 руб. | 100 |
Инструментарий для монтажа
Использовать дешевый китайский инструмент опасно — он часто слизывает грани шурупов или плохо зачищает изоляцию, что ведет к плохому контакту. Если бюджет ограничен, я советую взять в аренду перфоратор, а вот индикаторную отвертку и стриппер купить качественные, так как они нужны в любом ремонте.
- Индикаторная отвертка — проверка наличия фазы в сети
- Стриппер — быстрая и аккуратная зачистка изоляции кабеля
- Кусачки (бокорезы) — обрезка проводов и пластиковых стяжек
- Перфоратор — бурение отверстий в бетоне или кирпиче
- Уровень — ровная установка монтажной коробки
- Отвертки (крестовая и плоская) — затяжка винтов в клеммах
- Маркер или карандаш — разметка точек крепления
- Мультиметр — проверка целостности линии (желательно)
| Инструмент | Бытовой вариант | Профессиональный вариант | Разница в работе |
|---|---|---|---|
| Стриппер | Нож/кусачки | Автоматический стриппер | Скорость и отсутствие задиров на жиле |
| Отвертка | Обычная сталь | С намагниченным жалом | Удобство работы в узких коробках |
| Перфоратор | Ударная дрель | SDS-plus перфоратор | Скорость прохода через бетонную стену |
| Индикатор | Простая лампочка | Бесконтактный детектор | Безопасность при поиске провода в стене |
| Уровень | «На глаз» | Лазерный уровень | Идеальная геометрия установки |
Обеспечение безопасности в помещении
Первым делом я иду к электрощитку и полностью отключаю автоматический выключатель, отвечающий за линию освещения. Одной «выключенной кнопкой» на стене пользоваться нельзя — фаза может остаться на выключателе. Чтобы не испачкать пол и мебель строительной пылью при штроблении, застилаю всё плотной полиэтиленовой пленкой. Рабочее пространство организую так, чтобы под рукой был доступ к свету (фонарь) и всем инструментам.
Подготовка поверхностей и трассировка
Размечаю места установки датчика и светильника. Если стены бетонные, использую штроборез, чтобы не разбить половину стены кувалдой. Кабель прокладываю в гофре — это защищает проводку от перегибов и грызунов. После установки монтажных коробок обязательно проверяю целостность жил кабеля мультиметром. Однажды я обнаружил перебитый провод внутри стены сразу после монтажа, что спасло меня от долгого поиска обрыва после затирки швов.
Пошаговый процесс подключения
- Выбор места установки (15 мин). Определяю точку, где датчик будет видеть весь проход, но не будет срабатывать на движение за дверью.
- Прокладка кабеля от сети к датчику (40 мин). Тяну трехжильный кабель (фаза, ноль, заземление) от ближайшей распределительной коробки.
- Прокладка кабеля от датчика к лампе (40 мин). Монтирую линию, по которой сигнал от реле датчика пойдет на осветительный прибор.
- Зачистка концов проводов (10 мин). С помощью стриппера снимаю 10 мм изоляции с каждого конца жилы.
- Подключение фазы и нуля к датчику (20 мин). Подсоединяю входящую фазу (L) и ноль (N) к соответствующим клеммам датчика.
- Подключение нагрузки к выходу (20 мин). Соединяю выходной провод датчика с фазным проводом, идущим к лампочке.
- Заземление (10 мин). Соединяю желто-зеленые жилы всех кабелей между собой и с корпусом светильника, если он металлический.
- Фиксация датчика (15 мин). Закрепляю устройство на поверхности с помощью дюбелей, следя за тем, чтобы корпус не перекашивало.
- Первичное включение (5 мин). Включаю автомат в щитке и проверяю, загорается ли свет при движении.
- Настройка параметров (20 мин). Регулирую время задержки (от 10 сек до 7 мин) и порог освещенности (чтобы свет не включался днем).
- Тестирование зоны охвата (15 мин). Хожу по комнате, проверяя, нет ли «мертвых зон», где датчик меня не видит.
- Финальный монтаж кожуха (10 мин). Закручиваю декоративное кольцо или крышку датчика.
Технические нюансы и эксплуатация
Важно помнить, что инфракрасные датчики реагируют на тепло. Если поставить сенсор прямо напротив кондиционера или радиатора, он будет включать свет сам по себе из-за потоков горячего воздуха. При штроблении стен использую гипсовую штукатурку — она сохнет быстрее цементной, и я могу приступать к финишной отделке уже через 24-48 часов. Светодиодные (LED) лампы выбираю только с пометкой «совместимы с датчиками», иначе они начнут неприятно мигать в выключенном состоянии из-за остаточного напряжения.
Разбор типичных ошибок новичков
- Перепутали фазу и ноль. Результат: датчик не работает или срабатывает хаотично. Исправление: перекоммутация проводов согласно схеме.
- Установка в «слепой зоне». Датчик стоит за углом или за шторой. Исправление: перенос устройства в центр обзора.
- Игнорирование заземления. При пробое изоляции корпус датчика может ударить током. Исправление: обязательное подключение жилы PE.
- Неправильный порог освещенности. Свет включается даже в солнечный день. Исправление: поворот регулятора LUX в сторону «луны».
- Слишком короткое время задержки. Свет гаснет, пока вы еще стоите в комнате. Исправление: увеличение времени на регуляторе TIME.
Расчет стоимости работ и материалов
Своими руками я обычно экономлю около 30-50% от общей суммы, так как не плачу за выезд мастера. Однако профессиональный электрик дает гарантию на соединение, что важно для пожарной безопасности.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Материалы | 1200 | 1200 | 0 |
| Работа по монтажу | 0 | 2500 | 2500 |
| Штробление и отделка | 0 | 1500 | 1500 |
| Настройка и пуск | 0 | 500 | 500 |
| 1200 | 5700 | 4500 |
Обслуживание системы после установки
Чтобы датчик не терял чувствительность, я раз в полгода протираю его линзу сухой тряпкой из микрофибры — пыль сильно приглушает сигнал. Раз в год полезно подтянуть винтовые клеммы, так как от перепадов температуры медь может «поплыть», и контакт ослабнет. Полноценно эксплуатировать систему можно сразу после монтажа, но если стены штробились, я жду полного высыхания отделки, чтобы избежать влажности внутри монтажной коробки. Средний срок службы качественного сенсора составляет 5-10 лет.
Альтернативные решения для автоматизации
Если не хочется штробить стены, можно рассмотреть беспроводные датчики, которые работают по протоколу Zigbee или Wi-Fi. Они интегрируются в «умный дом», но требуют наличия хаба и стабильного интернета. Также существуют датчики присутствия — они гораздо чувствительнее обычных ИК-сенсоров и могут поддерживать свет включенным, даже если вы просто сидите и читаете книгу, не совершая резких движений. Для ванных комнат или санузлов я рекомендую использовать только влагозащищенные модели с индексом IP44 и выше.
| Тип датчика | Способ связи | Чувствительность | Сложность монтажа |
|---|---|---|---|
| Проводной ИК | Кабель | Средняя | Высокая (штробление) |
| Беспроводной (Zigbee) | Радиоканал | Высокая | Низкая (на липучке) |
| Датчик присутствия | Кабель/Радио | Очень высокая | Средняя |
| Ультразвуковой | Кабель | Высокая (сквозь стены) | Высокая |
| Микроволновый | Кабель | Высокая (сквозь пластик) | Средняя |
Часто задаваемые вопросы (FAQ)
Почему светодиодная лампа мигает после выключения датчика?
Это происходит из-за того, что некоторые датчики пропускают небольшой ток для питания собственного реле. Решается установкой параллельно лампе специального конденсатора или заменой лампы на более качественную.
Как увеличить зону обнаружения датчика?
Увеличить физический радиус нельзя, но можно изменить угол наклона сенсора или установить два датчика в разных концах помещения, объединив их в одну цепь.
Можно ли ставить датчик движения в ванной комнате?
Да, но только модель с влагозащитой (IP44 и выше). Обычный бытовой датчик быстро выйдет из строя из-за конденсата.
Как изменить время, в течение которого горит свет?
На корпусе датчика есть регулятор «TIME». Поверните его по часовой стрелке для увеличения времени задержки.
Будет ли датчик срабатывать на кошку или собаку?
Да, если животное крупное. Чтобы этого избежать, я рекомендую закрыть нижнюю часть линзы датчика малярным скотчем или установить сенсор выше.
Можно ли подключить датчик к люстре с несколькими лампами?
Да, датчик работает как выключатель. Он может управлять любой нагрузкой, мощность которой не превышает допустимую для реле датчика (обычно до 1000-2000 Вт).
Что делать, если свет включается днем?
Отрегулируйте настройку «LUX». Поверните ручку в сторону значка солнца, чтобы датчик игнорировал дневной свет.
Меры безопасности при работе:
Всегда используйте диэлектрические перчатки и очки при сверлении бетона. При работе с химией (герметики, очистители) обязательно проветривайте помещение. Никогда не касайтесь оголенных проводов, даже если считаете, что питание отключено — проверьте линию индикатором!
