Организация автоматического освещения решает задачу экономии электричества и имитации присутствия хозяев в доме. Обычно такая настройка расписания света занимает от 2 до 5 часов в зависимости от сложности системы. Стоимость базовых компонентов начинается от 500 рублей за простое реле. Правильный подход к монтажу исключает риск короткого замыкания и обеспечивает стабильную работу сети.
Особенности подготовки и выбора системы
Сначала определимся с уровнем сложности. Базовые навыки работы с электрикой здесь обязательны, так как придется взаимодействовать с фазным проводом. Я рекомендую заранее оценить, где будет стоять модуль: в электрощите или непосредственно в подрозетнике. Время на монтаж сильно зависит от типа управления. Механические таймеры ставятся быстро, но программируемые реле требуют времени на настройку приложения. Выбор между электронным реле и полноценным умным домом зависит от бюджета и желания управлять светом удаленно.
Необходимые материалы для работы
Для реализации задачи потребуется набор электротехнических компонентов. Важно подбирать устройства с запасом по мощности, чтобы контакты не обгорели через месяц эксплуатации.

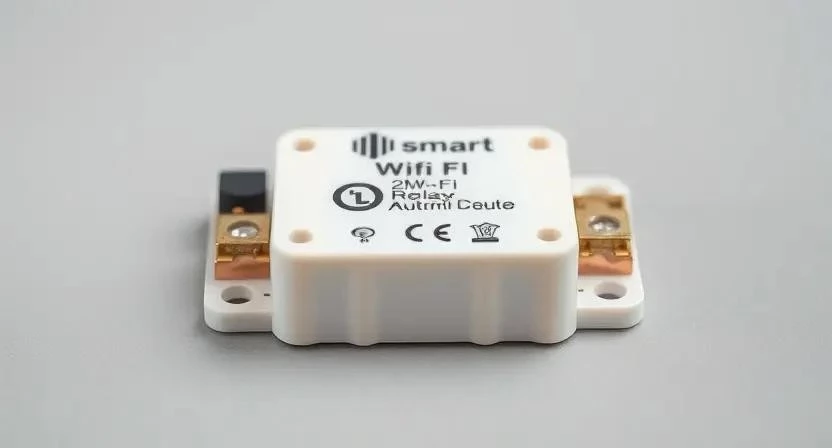

- Wi-Fi реле или программируемый таймер
- Медный многожильный провод (сечением 1.5 мм²)
- Клеммники WAGO для надежной коммутации
- Монтажные винты и саморезы
- Изолента или термоусадочные трубки
- Защитные колпачки для проводов
- Диэлектрические стяжки для кабеля
- Корпус для реле (если модуль открытый)
| Наименование | Количество | Расход/Применение | Примерная цена |
|---|---|---|---|
| Умное Wi-Fi реле | 1 шт. | На одну линию света | 600 — 1200 руб. |
| Провод ПВ-3 1.5 мм² | 2-5 метров | Соединение модулей | 50 — 100 руб./м |
| Клеммы WAGO | 5-10 шт. | Разводка контактов | 150 — 300 руб. |
| Механический таймер | 1 шт. | Альтернатива реле | 400 — 800 руб. |
| Крепежный набор | 1 комплект | Фиксация в щитке | 100 — 200 руб. |

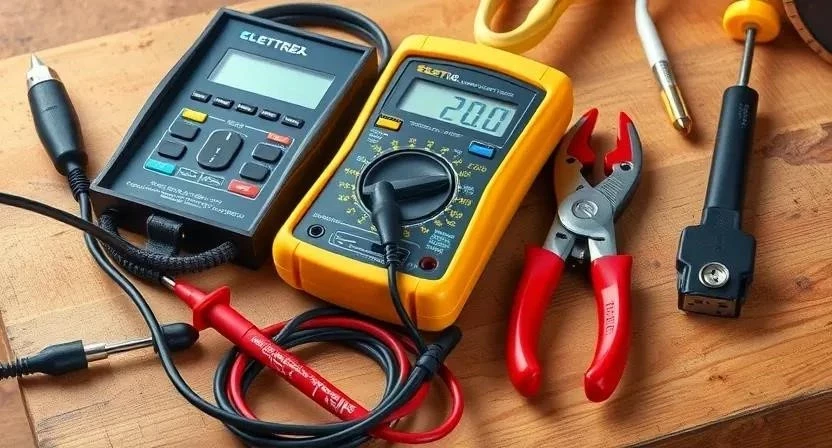

Инструментарий мастера
Без правильного инструмента работа превратится в мучение, а риск повредить изоляцию вырастет. Я всегда держу под рукой мультиметр, чтобы точно знать, где фаза, а где ноль.
| Инструмент | Функция | Приоритет |
|---|---|---|
| Индикаторная отвертка | Поиск фазы, проверка напряжения | Обязательно |
| Стриппер | Чистая зачистка изоляции провода | Желательно |
| Пассатижи | Загиб проводов, обжим | Обязательно |
| Мультиметр | Замер напряжения и прозвонка цепи | Обязательно |
| Шуруповерт | Монтаж устройства в коробку | Желательно |
Подготовка рабочего пространства
Безопасность превыше всего. Первым делом обеспечьте свободный доступ к электрощиту или подрозетникам, убрав мебель и лишние вещи. Полностью отключите электропитание на соответствующей линии с помощью автоматического выключателя. Я заметил, что многие забывают проверить отсутствие напряжения после выключения автомата — обязательно используйте индикаторную отвертку. Застелите рабочую поверхность плотной тканью, чтобы мелкие винтики не потерялись в щелях пола.
Работа с поверхностью и проводкой
Перед установкой модуля нужно убедиться, что старая проводка в хорошем состоянии. Проверьте целостность изоляции: если она потрескалась, ее нужно обновить или заменить участок провода. Очистите монтажные зоны от строительной пыли и остатков штукатурки, иначе модуль может перегреваться из-за плохого прилегания. Проверьте напряжение в сети, чтобы оно соответствовало параметрам устройства (обычно 220В). Подготовьте место под установку модуля в подрозетнике, укоротив лишние хвосты проводов, но оставив запас 5-7 см для удобного подключения.
Пошаговая настройка автоматического света
Процесс требует внимательности. Если перепутать провода, устройство может сгореть при первом же включении.
- Выбор устройства (15 мин). Определите, нужно ли вам управление через интернет (умное реле) или достаточно простого таймера.
- Изучение схемы подключения (10 мин). Определите точки входа фазы, нуля и выхода на нагрузку (лампы).
- Монтаж в подрозетник (20 мин). Разместите устройство так, чтобы оно не зажимало провода.
- Подключение проводов (30 мин). Соедините фазу с контактом L, ноль с N, а выход на лампу с контактом Out.
- Первое включение (5 мин). Подайте питание и убедитесь, что индикатор на устройстве загорелся.
- Установка приложения (15 мин). Для Wi-Fi реле скачайте софт на смартфон и создайте аккаунт.
- Создание первого правила (10 мин). Установите время включения, например, в 18:00.
- Настройка выключения (10 мин). Задайте время отключения, например, в 23:00.
- Создание циклов (20 мин). Разделите расписание на будни и выходные дни.
- Тестирование (15 мин). Переведите время в приложении на несколько минут вперед, чтобы проверить срабатывание.
- Фиксация (15 мин). Надежно затяните винты и закройте монтажную коробку или подрозетник.
- Финальная проверка (10 мин). Проверьте работу всех ламп в группе.
Однажды я столкнулся с тем, что реле не помещалось в глубокий подрозетник из-за слишком толстых проводов. Пришлось заменить стандартный подрозетник на более глубокий, иначе провода пережались, что могло привести к короткому замыканию.
Технические нюансы и ограничения
Всегда следите за допустимой мощностью нагрузки. Если сумма ватт всех ламп превышает возможности реле, контакты начнут плавиться. Помните о совместимости с диммерами: большинство простых таймеров не умеют плавно менять яркость и работают только в режиме «вкл/выкл». Влажность и температура также влияют на электронику. В ванных комнатах или неотапливаемых пристройках используйте только влагозащищенные модули. Обязательно подключайте заземление, если ваше оборудование и светильники его поддерживают — это спасет от удара током при пробое изоляции.
Типичные ошибки при монтаже
Новички часто допускают одни и те же промахи, которые приводят к поломке оборудования.
- Перепутали фазу и ноль. Это может привести к тому, что лампа будет слегка светиться даже в выключенном состоянии.
- Неправильный выбор мощности. Использование дешевого реле для мощных галогеновых прожекторов быстро выводит его из строя.
- Игнорирование часового пояса. Я сам однажды настроил свет в приложении, но забыл сменить часовой пояс, и свет включался в три часа ночи.
- Плохой контакт в клеммах. Недотянутый винт вызывает искрение и нагрев провода.
- Отсутствие проверки напряжения перед работой. Работа под напряжением смертельно опасна.
Расчет стоимости реализации
Цена зависит от того, какой путь вы выберете: бюджетный вариант с одним таймером или полноценную систему. Я посчитал, что самостоятельный монтаж экономит около 3000 рублей, но требует времени на изучение схем.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Оборудование (реле/таймер) | 800 | 800 | 0 |
| Расходные материалы | 300 | 300 | 0 |
| Работа по монтажу | 0 | 2500 | 2500 |
| Настройка ПО и сценариев | 0 | 1000 | 1000 |
| 1100 | 4600 | 3500 |
Эксплуатация и обслуживание
После завершения работ система не требует постоянного внимания, но базовый уход необходим. Раз в год я рекомендую проверять затяжку контактов в клеммниках, так как от перепадов температур медь может «течь», и контакт ослабнет. Для умных устройств обязательно обновляйте прошивку через приложение — производители часто исправляют ошибки в расписаниях. Не забывайте корректировать время включения при смене сезона, если вы не используете астротаймеры, которые сами знают время заката.
Альтернативные способы управления светом
Если классическое расписание кажется слишком жестким, рассмотрите другие варианты автоматизации:
- Астротаймеры — автоматически меняют время включения в зависимости от заката и рассвета.
- Датчики движения — свет включается только при появлении человека в зоне.
- Фотореле — срабатывают при достижении определенного уровня темноты на улице.
- Датчики освещенности — поддерживают постоянный уровень света в комнате.
- Голосовые помощники — позволяют менять расписание командами.
- Сценарии «умного дома» — объединяют свет, шторы и кондиционер в один клик.
- Дистанционные радиовыключатели — управление без прокладки новых проводов.
Ответы на частые вопросы
Можно ли настроить расписание без интернета?
Да, если использовать механические или электронные программируемые таймеры, которые работают автономно.
Что будет со светом при отключении электричества?
Большинство реле после восстановления питания возвращаются в режим «выключено» или восстанавливают последнее состояние, если это предусмотрено в настройках.
Подойдет ли обычный таймер для светодиодных лент?
Обычный 220В таймер ставится на блок питания ленты, а не на саму ленту. Это работает отлично.
Как объединить несколько ламп в одно расписание?
Нужно подключить все лампы параллельно к одному выходу реле или создать группу устройств в приложении умного дома.
Безопасно ли оставлять реле под напряжением 24/7?
Да, эти устройства рассчитаны на постоянную работу, если они подобраны правильно по мощности и не перегреваются.
Можно ли управлять светом удаленно?
Только если установлено Wi-Fi или Zigbee реле с выходом в сеть через шлюз.
Какой таймер самый надежный: механический или электронный?
Механические проще и долговечнее, но электронные позволяют создавать сложные графики (например, включение на 15 минут каждые два часа).
Как настроить плавное включение?
Для этого потребуется специальный диммер с функцией Fade-in, обычные реле работают только в режиме резкого переключения.
