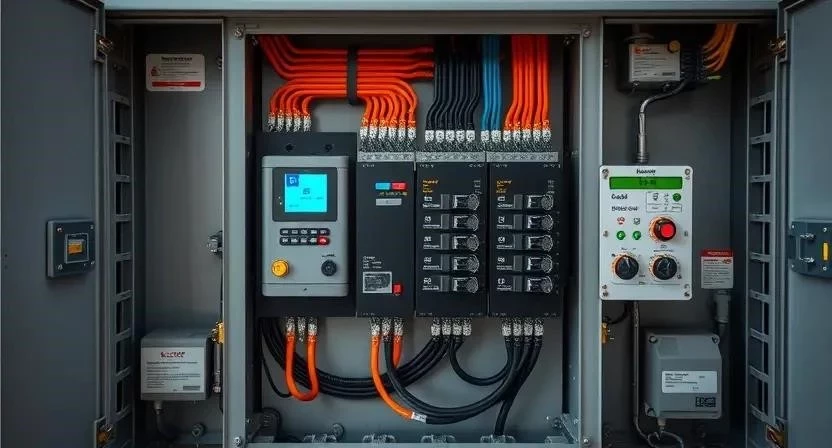

Контроль потребления электричества начинается с установки измерительных модулей в распределительный щит. Такая система позволяет в реальном времени видеть нагрузку на каждую линию и выявлять «прожорливые» приборы. В среднем базовый комплект оборудования обходится в 7 000–15 000 рублей, а монтаж занимает от 3 до 6 часов. Правильно настроенный мониторинг электроэнергии в умном доме помогает сократить расходы на коммунальные платежи на 15–20% за счет оптимизации работы техники. Это решение избавляет от сюрпризов в конце месяца при получении счета.
Принципы работы системы энергомониторинга
Технология базируется на сборе данных о токе и напряжении с помощью специальных датчиков. Большинство систем используют трансформаторы тока, которые охватывают провод и измеряют магнитное поле, не разрывая цепь. Полученная аналоговая информация преобразуется в цифровой сигнал и передается на контроллер. В экосистеме умного дома эти данные объединяются с сценариями автоматизации. Например, если потребление в гостиной упало до нуля, система сама выключит свет и кондиционер. Я заметил, что такая связка работает гораздо надежнее, чем простые таймеры.
Разновидности оборудования и протоколы связи

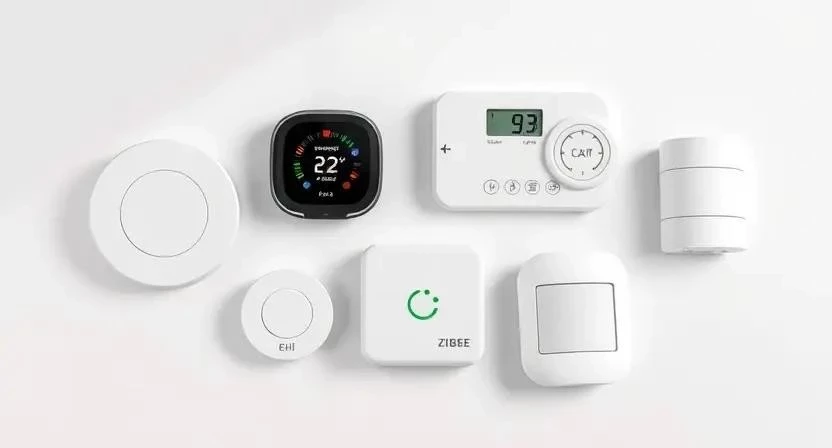

Выбор устройства зависит от того, какой «язык» понимает ваш хаб. Сейчас на рынке доминируют три основных стандарта, каждый из которых имеет свои особенности реализации.
- Zigbee — энергоэффективный протокол, создает ячеистую сеть, не нагружает роутер.
- Wi-Fi — не требует отдельного шлюза, но потребляет больше энергии и забивает эфир.
- Bluetooth (BLE) — подходит для локального управления и настройки датчиков.
- Z-Wave — профессиональный стандарт с высокой дальностью сигнала.
- Проводные (Modbus/RS-485) — максимальная надежность, используются в больших домах.
- Интегрированные счетчики — устройства «все в одном» с выходом на облако.
- Умные розетки — самый простой способ мониторинга отдельных приборов.
- Реле с функцией измерения — устанавливаются в подрозетники или щиток.
Технические параметры датчиков
При выборе оборудования я всегда смотрю на класс точности и допустимый диапазон нагрузок. Если датчик завышает показатели даже на 2%, за год набежит приличная сумма «виртуальных» киловатт. Важно, чтобы устройство имело защиту от перенапряжения и соответствовало классу защиты IP (обычно IP20 для щитов).
| Характеристика | Значение (Бюджет) | Значение (Премиум) | Что это означает |
|---|---|---|---|
| Точность измерений | 1–3% | 0.1–0.5% | Погрешность в расчете кВт*ч |
| Диапазон напряжения | 90–240 В | 80–265 В | Стабильность работы при скачках |
| Макс. ток (на канал) | 16 А | 63 А | Максимальная нагрузка на линию |
| Протокол связи | Wi-Fi | Zigbee / Ethernet | Способ передачи данных в хаб |
| Класс защиты | IP20 | IP44 / IP65 | Защита от пыли и влаги |
Где применять систему мониторинга
В частных домах такие системы ставят на общие вводы и отдельные мощные потребители: котлы, насосы, электролюстры. В квартирах достаточно контролировать общую линию и кухню, где сосредоточена самая энергозатратная техника. В офисах мониторинг помогает разделить расходы между арендаторами. Однако стоит помнить об ограничениях по суммарной мощности. Если поставить дешевое реле на 16А на линию с электроплитой, оно просто расплавится через неделю. Я однажды сжег китайский модуль, попытавшись запитать через него старый бойлер — с тех пор только проверенные бренды с запасом по току.
Технология монтажа оборудования
Установка требует аккуратности и базовых знаний электротехники. Основная задача — разместить датчики так, чтобы они не перегревались и не создавали помех друг другу.
Необходимый инструмент:
- Индикаторная отвертка (обязательно)
- Мультиметр (обязательно)
- Стриппер для зачистки изоляции (желательно)
- Набор изолированных отверток PH2 и плоских (обязательно)
- Кримпер для наконечников НШВИ (желательно)
- Фонарик налобный (желательно)
- Пассатижи с изоляцией (обязательно)
Список материалов:
| Материал | Количество | Расход на точку | Цена (средняя) | |
|---|---|---|---|---|
| Модуль мониторинга (DIN-рейка) | 3 шт. | 1 шт. | 2 500 руб. | 7 500 руб. |
| Трансформатор тока (клипса) | 6 шт. | 2 шт. | 800 руб. | 4 800 руб. |
| Провод ПВ-3 (1.5 мм²) | 10 м | ~3 м | 40 руб./м | 400 руб. |
| Наконечники НШВИ | 20 шт. | 4 шт. | 5 руб. | 100 руб. |
| Маркировочные бирки | 1 упаковка | 10 шт. | 200 руб. | 200 руб. |
Пошаговая инструкция по установке:
- Обесточивание (10 мин). Выключите вводной автомат. Проверьте отсутствие напряжения мультиметром на всех шинах.
- Подготовка места (15 мин). Освободите 2–3 модуля на DIN-рейке. Если места нет, придется расширять щит.
- Установка модулей (20 мин). Защелкните измерительные блоки на рейку.
- Монтаж трансформаторов тока (30 мин). Наденьте клипсы-трансформаторы на фазные провода. Важно: только на один провод (фазу), иначе показания будут нулевыми.
- Подключение питания (20 мин). Подведите питание к модулям мониторинга от свободного автомата.
- Коммутация датчиков (30 мин). Соедините трансформаторы тока с соответствующими входами на модуле.
- Маркировка (15 мин). Подпишите каждый кабель, чтобы не запутаться при обслуживании.
- Проверка соединений (10 мин). Протяните все клеммы. Плохой контакт приведет к нагреву и возможному пожару.
- Первое включение (10 мин). Подайте питание и проверьте, что модули запустились и видны в приложении.
- Калибровка (30 мин). Сравните показания умного модуля с данными основного счетчика и внесите правки в настройках.
Меры безопасности: Работайте только в диэлектрических перчатках. Никогда не касайтесь оголенных проводов, даже если думаете, что ток отключен. При работе с химическими очистителями для контактов обеспечьте проветривание помещения. Используйте только сертифицированные инструменты с изоляцией до 1000 В.
Расчет окупаемости и экономии
Система окупает себя за счет выявления «скрытых» потребителей. Часто оказывается, что старый холодильник или некорректно настроенный теплый пол «съедают» лишние 200–400 кВт*ч в месяц. Я рассчитал экономию для своего дома: замена одного старого бойлера на инверторный после анализа данных позволила экономить около 600 рублей в месяц.
| Прибор | Мощность (кВт) | Часы работы/сут | Стоимость кВт (руб) | Экономия при оптимизации/мес |
|---|---|---|---|---|
| Электрообогреватель | 2.0 | 5 | 5.5 | 825 руб. |
| Старый холодильник | 0.3 | 12 | 5.5 | 240 руб. |
| Бойлер (старый) | 2.5 | 4 | 5.5 | 550 руб. |
| Кондиционер | 1.5 | 8 | 5.5 | 330 руб. |
| Освещение (старое) | 0.5 | 6 | 5.5 | 165 руб. |
Ведущие производители и сегменты
Рынок делится на три четких сегмента. Бюджетный сектор представляют китайские бренды вроде Tuya или Sonoff — они дешевы, работают через Wi-Fi, но иногда «отваливаются» от сети. Средний сегмент — это Xiaomi и Aqara, предлагающие отличный баланс цены и стабильности через Zigbee. Премиум-решения (например, системы на базе KNX или специализированные промышленные модули) стоят дорого, но гарантируют безотказную работу десятилетиями и глубокую интеграцию в инженерные системы здания.
Преимущества и сложности внедрения
Автоматизация дает полный контроль, но путь к ней не всегда прост. Главный плюс — это прозрачность расходов и возможность создать сценарии (например, выключение всех приборов при уходе из дома).
- Несовместимость протоколов: устройства разных брендов могут не видеть друг друга без сторонних шлюзов.
- Сложность монтажа: в старых щитках часто нет места для новых модулей.
- Зависимость от интернета: облачные решения перестают работать при сбое провайдера.
- Погрешность дешевых датчиков: необходимость постоянной ручной корректировки данных.
- Риск перегрузки: использование реле с недостаточным номиналом тока.
Сравнение с традиционными методами учета
Обычный счетчик говорит вам, сколько вы потратили за месяц. Умный мониторинг показывает, кто именно «украл» ваши деньги прямо сейчас.
| Параметр | Обычный счетчик | Умная система мониторинга | |
|---|---|---|---|
| Детализация | Общий итог | По каждой линии/прибору | Умная система информативнее |
| Доступ к данным | Раз в месяц (вручную) | В реальном времени (смартфон) | Моментальный контроль |
| Уведомления | Отсутствуют | Push при превышении лимита | Предотвращение аварий |
| Сложность установки | Простая (один раз) | Средняя (требует настройки) | Традиционный метод проще |
| Стоимость | Низкая | Средняя/Высокая | Инвестиция в экономию |
Стоимость и советы по выбору
Цена системы зависит от количества точек контроля. Бюджетный набор из 3-4 Wi-Fi реле обойдется в 4 000–6 000 рублей. Профессиональная установка с Zigbee-хабом и датчиками на все линии может стоить от 25 000 рублей и выше. Я рекомендую начинать с установки общего модуля на ввод и пары умных розеток для самых подозрительных приборов. Так вы поймете, где реально теряете деньги, и не переплатите за лишнее оборудование. Покупайте устройства с поддержкой открытых протоколов, чтобы в будущем не менять всю систему при смене бренда хаба.
Мнения экспертов и опыт пользователей
Специалисты по автоматизации сходятся во мнении: мониторинг — это база любого умного дома. Без данных о потреблении автоматизация превращается в игрушку. Владельцы домов отмечают, что система помогла им обнаружить утечку тока в старой проводке гаража, что могло привести к пожару. Я сам столкнулся с тем, что мониторинг выявил работу старого насоса в подвале, который «заклинило», и он потреблял в три раза больше нормы, греясь до опасных температур.
Часто задаваемые вопросы
Совместимы ли датчики разных брендов?
Если они используют один протокол (например, Zigbee 3.0), то чаще всего да, но полная функциональность может быть доступна только в родном приложении.
Насколько точны данные Wi-Fi модулей?
Погрешность составляет обычно 1–5%. Для общего понимания этого достаточно, но для официальных расчетов использовать нельзя.
Безопасно ли ставить такие модули в щиток?
Да, если оборудование сертифицировано и установлено с соблюдением норм по току и зазорам для охлаждения.
Можно ли установить систему в старый дом?
Можно, но может потребоваться замена старого щитка на более просторный, чтобы поместились модули мониторинга.
Нужен ли постоянный интернет для работы?
Для локальных сценариев (Zigbee) — нет, но для удаленного мониторинга через смартфон интернет обязателен.
Как часто нужно калибровать датчики?
Обычно один раз при установке. В дальнейшем калибровка не требуется, если не менялись основные нагрузки.
Поможет ли система найти утечку тока?
Да, если вы видите потребление в режиме «сна» (когда всё выключено), это явный признак утечки или работы скрытых потребителей.
