Организация электропитания в жилом помещении начинается с выбора логики управления нагрузками. Стоимость внедрения базовой автоматизации начинается от 20 000 рублей, а полноценный проект может стоить несколько миллионов. Время монтажа и настройки системы обычно занимает от одной до трех недель в зависимости от сложности. Правильно подобранные системы управления электрикой для дома позволяют объединить освещение, розетки и климат в единый управляемый комплекс.
Основа любой автоматизации — это цепочка «контроллер — датчик — исполнительное устройство». Контроллер выступает «мозгом», который принимает сигнал от датчика (например, о движении или нажатии кнопки) и подает команду исполнительному устройству (реле, диммеру или сервоприводу). Раньше я работал с простыми электромеханическими реле, которые просто замыкали цепь. Сейчас всё перешло в цифру, что позволило создавать сложные сценарии, где одним нажатием кнопки выключается весь свет в доме и закрываются шторы.
Классификация и разновидности систем
Системы управления делятся на три основных типа по способу передачи сигнала. Проводные решения (KNX, Loxone) считаются эталоном надежности, так как сигнал идет по выделенному кабелю. Беспроводные системы (Zigbee, Z-Wave, Wi-Fi) проще в установке, так как не требуют штробления стен под каждый выключатель. Гибридные варианты сочетают оба подхода: критически важные узлы соединяются проводами, а периферия работает по радиоканалу.
- KNX — международный стандарт, максимальная стабильность, высокая цена.
- Loxone — централизованное управление, отличная интеграция с климатом.
- Zigbee — энергоэффективный протокол, создание ячеистой сети (mesh).
- Z-Wave — высокая совместимость устройств разных брендов.
- Wi-Fi — не требует шлюза, но сильно нагружает роутер.
- Bluetooth — подходит для локального управления в одной комнате.
- Радиоканал 433 МГц — простейшие решения для гаражей и ворот.
- Ethernet — используется для связи между контроллерами и сервером.
Сравнение основных протоколов связи:
| Параметр | Wi-Fi | Zigbee | KNX |
|---|---|---|---|
| Надежность | Средняя (зависит от роутера) | Высокая (mesh-сеть) | Максимальная (провод) |
| Энергопотребление | Высокое | Очень низкое | Среднее |
| Стоимость внедрения | Низкая | Средняя | Высокая |
| Сложность монтажа | Минимальная | Низкая | Высокая (нужен кабель) |
| Зависимость от интернета | Полная (часто) | Частичная (локальный хаб) | Отсутствует |
Технические параметры оборудования
При выборе компонентов я всегда смотрю на рабочее напряжение. Большинство систем работают либо на 220В (силовая часть), либо на 12-24В (управляющая часть). Важно учитывать мощность нагрузки: если реле рассчитано на 10А, а вы подключите мощный обогреватель, контакты просто сгорят. Класс защиты IP определяет, где можно ставить устройство. Для ванной комнаты или улицы выбираю оборудование с IP44 и выше, чтобы влага не вызвала короткое замыкание.
Совместимость протоколов — критический момент. Если контроллер не поддерживает Zigbee, вы не сможете добавить датчики этого стандарта без дополнительного шлюза. Энергопотребление самой системы минимально, но в масштабах дома десятки реле в режиме ожидания могут потреблять заметный ток, поэтому использую качественные блоки питания с высоким КПД.
Области применения автоматизации
Чаще всего автоматизируют освещение: создание сценариев «Вечер», «Кино» или «Ушел из дома». Климат-контроль позволяет управлять котлом, кондиционером и теплыми полами, поддерживая температуру с точностью до градуса. Управление шторами и жалюзи избавляет от необходимости обходить каждое окно утром.
Контроль доступа и безопасность включают в себя умные замки, датчики протечки воды и задымления. Ограничения есть: в помещениях с сильным электромагнитным излучением или очень толстыми бетонными стенами беспроводные системы могут работать нестабильно. В таких случаях я настаиваю на прокладке кабеля.
Монтаж системы управления

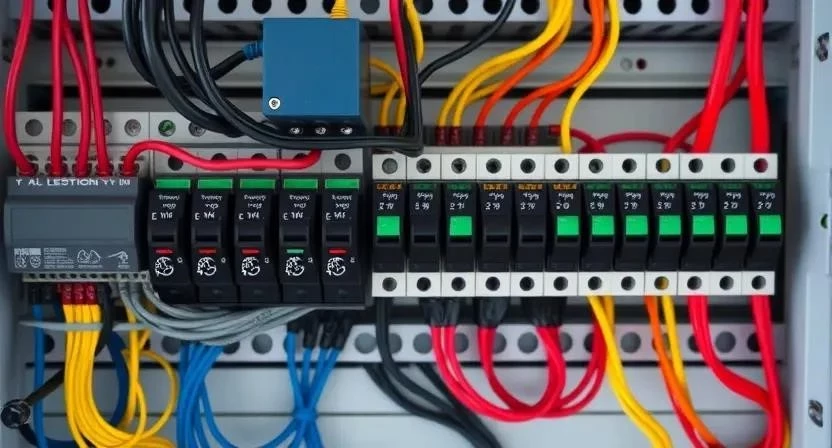

Проектирование — самый важный этап. Я всегда начинаю с карты всех точек освещения и розеток. Центральный контроллер размещаю в электрощите или отдельном слаботочном шкафу в сухом месте с вентиляцией. Для проводных систем разводка идет «звездой» от щита к каждому выключателю, что увеличивает расход кабеля, но гарантирует работу системы даже при обрыве одной линии.
Необходимые инструменты:
- Перфоратор с набором буров
- Штроборез с пылесосом
- Мультиметр для проверки цепей
- Стриппер для зачистки изоляции
- Кримпер для обжима наконечников
- Уровень лазерный
- Отвертки с диэлектрическими ручками
Расходные материалы для установки:
| Материал | Кол-во (на комнату 15м2) | Расход на м2 | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х1.5 | 40 м | 2.6 м | 60 руб/м | 2400 руб |
| Кабель шины KNX (для проводных) | 30 м | 2 м | 120 руб/м | 3600 руб |
| Монтажная коробка | 5 шт | 0.3 шт | 50 руб/шт | 250 руб |
| Гофра ПВХ 16мм | 40 м | 2.6 м | 20 руб/м | 800 руб |
| Дюбель-хомуты | 50 шт | 3.3 шт | 5 руб/шт | 250 руб |
Пошаговая инструкция по монтажу:
- Разметка точек установки датчиков и выключателей (2 часа).
- Штробление стен под кабель и монтажные коробки (6-10 часов).
- Прокладка кабельных линий от щита к потребителям (5-8 часов).
- Установка подрозетников и фиксация их гипсом (4 часа).
- Монтаж контроллера и реле в электрощите (3 часа).
- Подключение исполнительных устройств к нагрузкам (4 часа).
- Проверка целостности линий мультиметром перед подачей питания (2 часа).
- Первое включение и проверка работы каждого модуля (3 часа).
- Настройка программного обеспечения и создание сценариев (5-10 часов).
- Тестирование системы в разных режимах работы (3 часа).
Один раз я допустил ошибку и проложил силовой кабель вплотную к сигнальному кабелю управления. В итоге возникли наводки, и свет в гостиной включался сам по себе. Теперь я всегда соблюдаю дистанцию минимум 10 см между силовыми и слаботочными линиями. Это базовое правило, которое бережет нервы.
Меры безопасности:
Все работы проводятся при полностью отключенном питании. Используйте респиратор при штроблении бетона. При работе с химией (пена, герметики) обеспечьте проветривание. Не допускайте попадания влаги в открытые монтажные коробки.
Расчет компонентов и стоимости
Чтобы рассчитать количество оборудования, я считаю по формуле: (Кол-во групп света + Кол-во штор) = Кол-во реле. Датчики движения ставлю в проходных зонах (коридор, санузел), а датчики протечки — под все мокрые точки. Для квартиры 60 м2 расчет выглядит так:
| Компонент | Кол-во | Назначение | Средняя цена | |
|---|---|---|---|---|

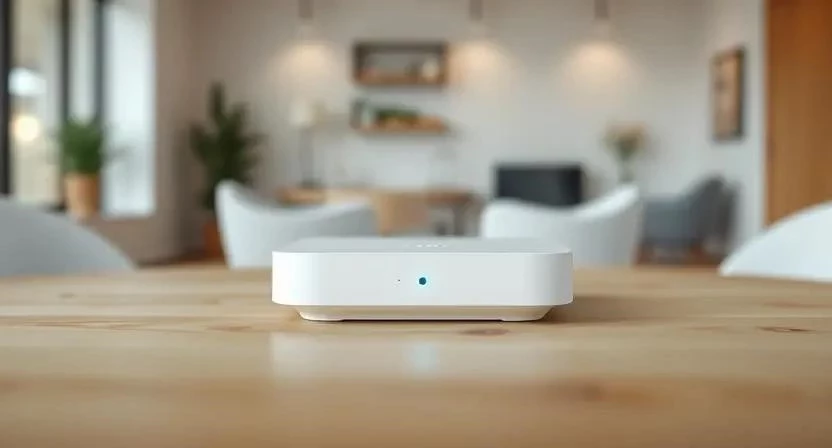

| Центральный хаб/контроллер | 1 шт | Управление всей системой | 12 000 руб | 12 000 руб |

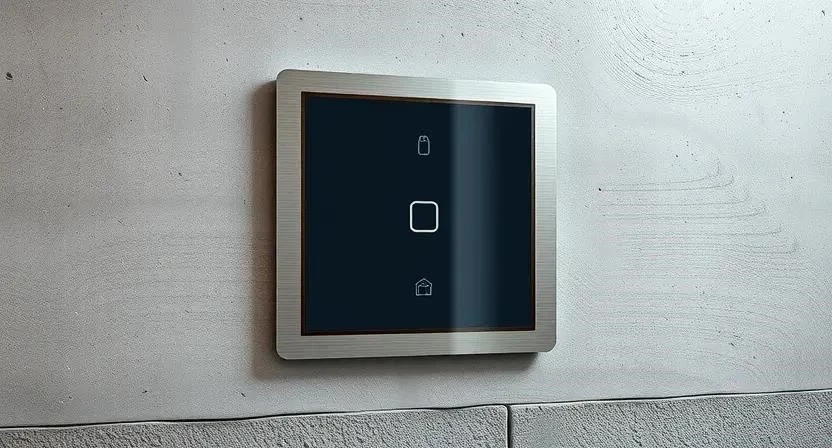

| Умные выключатели | 8 шт | Управление светом | 2 500 руб | 20 000 руб |
| Реле для штор | 2 шт | Привод жалюзи | 3 000 руб | 6 000 руб |
| Датчики движения/освещенности | 4 шт | Автоматизация коридоров | 1 800 руб | 7 200 руб |
| Датчики протечки | 3 шт | Безопасность сантехники | 1 500 руб | 4 500 руб |
Обзор производителей
В премиум-сегменте доминируют ABB и Schneider Electric. Их оборудование стоит дорого, но работает десятилетиями, а поддержка обновлений ПО гарантирована. Средний сегмент представляют Aqara и Yeelight — это отличный баланс цены и качества, идеален для беспроводных систем. Бюджетные решения часто встречаются на маркетплейсах под разными брендами, но там я рискую надежностью: реле могут «залипать», а связь с сервером постоянно пропадать.
Преимущества и недостатки автоматизации
Я считаю, что автоматизация оправдана, если она решает конкретную задачу, а не просто «для красоты».
- Дистанционный контроль всех систем через смартфон.
- Значительное энергосбережение за счет датчиков присутствия.
- Повышение безопасности (автоматическое перекрытие воды при протечке).
- Комфорт (сценарии освещения под разное настроение).
- Возможность удаленного мониторинга состояния дома.
- Упрощение управления для людей с ограниченными возможностями.
- Высокая стоимость оборудования и монтажа.
- Сложность первоначальной настройки сценариев.
- Зависимость от стабильности электропитания.
- Риск сбоев при обновлении прошивок.
- Необходимость в стабильном интернет-соединении для удаленного доступа.
Сравнение с традиционной электрикой
Многие спрашивают, стоит ли переплачивать. Традиционная электрика надежна в своей простоте, но она статична. Если вы захотите перенести выключатель, придется снова штробить стены. В умном доме достаточно перенастроить сценарий в приложении.
| Критерий | Традиционная электрика | Система управления | |
|---|---|---|---|
| Стоимость | Низкая | От средней до высокой | Умный дом дороже |
| Надежность | Максимальная | Высокая (при правильном подборе) | Традиционная стабильнее |
| Функционал | Вкл/Выкл | Сценарии, таймеры, датчики | Автоматизация намного гибче |
| Срок службы | 20-30 лет | 10-15 лет (моральный износ) | Электрика долговечнее |
| Гибкость | Нужен демонтаж для изменений | Программная настройка | Умный дом побеждает |
Стоимость и выбор поставщика
Цены на оборудование сильно разнятся. Бюджетный комплект на квартиру обойдется в 30-50 тысяч рублей, средний — в 100-200 тысяч, премиум-решения начинаются от 500 тысяч. Работа мастера по монтажу и настройке обычно стоит от 30% до 50% от стоимости оборудования. Рекомендую покупать технику у официальных дилеров, чтобы иметь гарантию и доступ к сервисным центрам.
Своими руками можно сэкономить на монтаже и настройке, но только если вы понимаете принципы работы электроники. В противном случае ошибка в подключении может привести к выгоранию дорогого контроллера.
Опыт пользователей и отзывы
Анализируя отзывы и свой опыт, заметил, что чаще всего ломаются дешевые датчики движения — они начинают срабатывать ложно. Бесполезными многим оказываются сложные голосовые команды, которые система понимает через раз. А вот автоматическое выключение всего света при выходе из дома становится незаменимой функцией для всех.
Я однажды ставил систему в доме, где владелец хотел управлять каждой лампочкой отдельно. В итоге он запутался в приложении и вернулся к обычным выключателям. Мой совет: не усложняйте. Автоматизируйте только то, что действительно облегчает жизнь.
Часто задаваемые вопросы
Будет ли работать система без интернета?
Если используется локальный контроллер (Zigbee, KNX), основные функции и сценарии будут работать. Пропадет только удаленный доступ через приложение.
Можно ли установить систему в старый дом?
Да, с помощью беспроводных решений. Вам не придется менять проводку, достаточно заменить выключатели на умные или добавить реле в подрозетники.
Сложно ли управлять системой пожилым людям?
Если оставить физические кнопки (которые дублируют умные функции), то никаких проблем не возникнет. Интерфейс приложения можно настроить максимально просто.
Что делать, если завис контроллер?
Всегда предусматривайте возможность ручного управления светом. В качественных системах при выходе из строя «мозга» выключатели продолжают работать как обычные клавиши.
Нужен ли отдельный интернет-канал для умного дома?
Для простых систем достаточно обычного Wi-Fi. Для больших домов с десятками устройств рекомендую создать отдельную VLAN-сеть, чтобы автоматизация не тормозила основной интернет.
Как защитить систему от скачков напряжения?
Обязательно устанавливайте реле напряжения в электрощит. Это защитит дорогую электронику от выгорания при скачках в сети.
Можно ли объединить оборудование разных брендов?
Да, если они поддерживают общие протоколы (например, Zigbee) или объединяются через платформы вроде Home Assistant или Apple HomeKit.
