Установка датчика движения в коридоре

Автоматизация света в коридоре избавляет от необходимости искать выключатель в темноте. Базовый комплект оборудования обойдется в 1500–3000 рублей, а весь монтаж займет около 4–6 часов. Поймем, как установить датчик движения в коридоре, чтобы освещение работало четко и без сбоев. Разберем все этапы от выбора модели до первой проверки.

Особенности подготовки и планирования

Электромонтажные работы относятся к категории средней сложности. Я всегда начинаю с оценки своих навыков: если вы никогда не работали с фазой и нулем, лучше пригласить специалиста. Основная задача — выбрать точку установки, где датчик будет видеть любого входящего, но не будет реагировать на домашних животных или сквозняки из открытого окна.

Обычно я закладываю на работу один полноценный выходной. Важно учитывать, что радиус обнаружения зависит от модели, поэтому датчик ставят либо по центру потолка, либо в углу напротив входа. Это исключает появление «слепых зон», когда свет включается только тогда, когда вы уже прошли половину коридора.

Комплект материалов для работы

Для качественного монтажа потребуется набор надежных комплектующих. Я рекомендую использовать кабель ВВГнг из-за его пожаробезопасности. Количество материалов рассчитывается исходя из длины трассы от распределительной коробки до датчика и от датчика до светильника.

• Датчик движения (ИК или микроволновый) — 1 шт.
• Кабель ВВГнг 3х1.5 — 10–20 метров (зависит от площади).

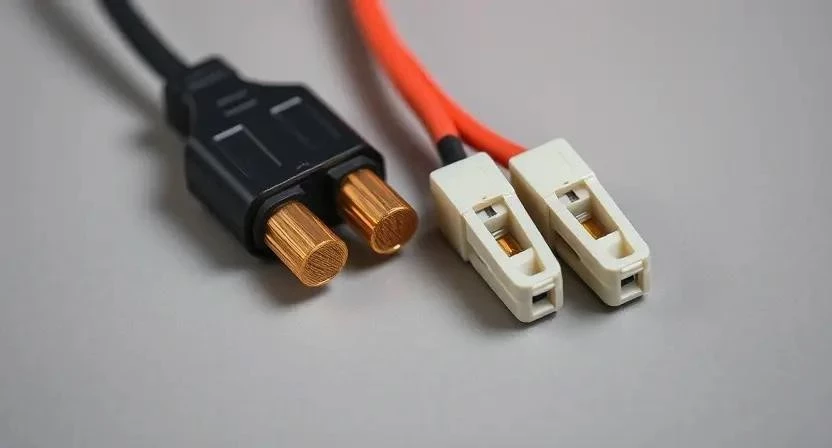

• Клеммники Wago для надежного соединения — 10–15 шт.
• Подрозетник для скрытого монтажа — 1 шт.
• Дюбель-гвозди 6х40 мм — 10 шт.
• Изолента ПВХ — 1 рулон.
• Гофротруба (если проводка открытая) — по длине трассы.
• Светодиодные лампы (совместимые с датчиками) — по количеству патронов.

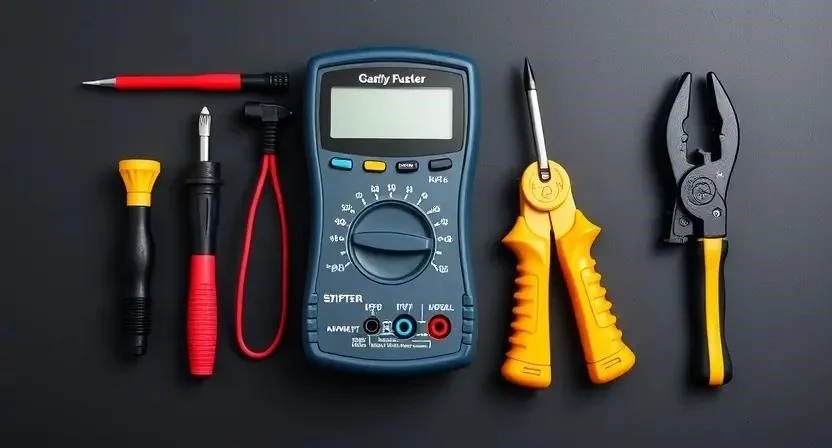

Инструментарий мастера

Правильный инструмент сокращает время работы вдвое и гарантирует безопасность. Я заметил, что использование дешевых отверток часто приводит к слизыванию шлицов на винтах датчика, поэтому беру только качественный инструмент с магнитной заточкой.

• Индикаторная отвертка — проверка наличия напряжения.
• Стриппер — быстрая и аккуратная зачистка изоляции.
• Перфоратор — сверление отверстий в бетоне или кирпиче.
• Мультиметр — проверка целостности цепи и напряжения.
• Строительный уровень — ровная установка корпуса.
• Пассатижи — обжим и подгибка проводов.
• Канцелярский нож — подрезка гофры и изоляции.

Организация пространства

Перед началом работ необходимо обеспечить полный доступ к электрощитку. Первым делом я отключаю автоматический выключатель, отвечающий за линию освещения коридора. Обязательно проверяю отсутствие тока индикатором в каждой точке подключения.

Чтобы не собирать пыль по всему дому, я застилаю пол и мебель в коридоре плотной полиэтиленовой пленкой. Рабочее место организую так, чтобы инструмент был под рукой, а проходы оставались свободными для безопасного перемещения с электроинструментом.

Работа с основанием

Разметка — самый ответственный этап. Я отмечаю точку установки датчика, проверяя, нет ли в этом месте скрытой проводки. Если стены бетонные, использую штроборез или перфоратор для создания каналов под кабель. Глубина штробы должна быть такой, чтобы провод полностью утопал в стене и не выпирал после шпаклевки.

Потолочные конструкции требуют подготовки отверстий под кабель ВВГнг. Я всегда проверяю целостность старой проводки, если она есть, так как старая алюминиевая жила может переломиться при монтаже. После всех грязных работ поверхность очищаю от пыли пылесосом, чтобы штукатурка и грунтовка легли ровно.

Процесс монтажа по этапам

Я столкнулся с тем, что многие пропускают этап настройки, из-за чего свет горит слишком долго или включается слишком поздно. Чтобы этого избежать, следуйте строгому алгоритму.

1. Выбор типа датчика (30 мин). Определяюсь между ИК (реагирует на тепло) и микроволновым (видит сквозь тонкие стены). Для коридора чаще беру ИК.
2. Разметка и сверление (40 мин). Размечаю отверстия под подрозетник и крепления датчика. Сверлю отверстия перфоратором.
3. Прокладка кабеля (1.5 часа). Протягиваю кабель от коробки к датчику и далее к светильнику. Фиксирую провод клипсами или в гофре.
4. Монтаж подрозетника (30 мин). Вставляю коробку в стену, выравниваю ее уровнем и фиксирую гипсом или алебастром.
5. Подключение проводов (40 мин). Соединяю фазу, ноль и заземление через клеммники. Соблюдаю цветовую маркировку кабеля.
6. Установка датчика в корпус (20 мин). Аккуратно заводим провода в корпус датчика и прикручиваем его к основанию.
7. Подключение светильников (30 мин). Соединяю выходной провод датчика с фазным контактом лампы.
8. Первый запуск и проверка (15 мин). Включаю автомат в щитке. Проверяю, срабатывает ли свет при входе в зону обзора.
9. Настройка чувствительности и времени (20 мин). Регулирую потенциометры: время задержки ставлю на 30–60 секунд, чувствительность — под ширину коридора.
10. Финальная фиксация (15 мин). Затягиваю все винты и устанавливаю декоративное кольцо.

Пример из опыта: Однажды я установил датчик слишком близко к двери, и он срабатывал на людей, проходящих за стеной в соседней комнате. Пришлось переносить устройство на 40 см в сторону, чтобы ограничить зону обзора.

Лайфхак: Чтобы провода в подрозетнике не путались, я использую маленькие стяжки. Это позволяет легко установить датчик, не зажимая изоляцию корпусом.

Совет: Если используете светодиодную ленту, обязательно ставьте блок питания до датчика, чтобы лента не мерцала в режиме ожидания.

Технические тонкости

Температура в коридоре может влиять на работу инфракрасных сенсоров. Если рядом находится радиатор отопления или кондиционер, датчик может «ловить» тепловые потоки и включать свет без людей. Я рекомендую смещать точку монтажа минимум на 1 метр от источников тепла.

Важна совместимость с LED-лампами. Некоторые дешевые датчики имеют встроенный конденсатор, который вызывает мигание светодиодов. Всегда проверяю мощность нагрузки: если суммарная мощность ламп превышает допустимую для датчика (обычно 500–1000 Вт), устройство быстро сгорит.

Типичные промахи новичков

Ошибки в электрике стоят дорого, поэтому будьте внимательны. Самая частая проблема — установка датчика напротив зеркала или стеклянной перегородки, что создает ложные срабатывания или «слепые зоны».

1. Игнорирование заземления, что может привести к ощутимому току на металлическом корпусе светильника.
2. Путаница в схеме подключения: подача питания на выходной контакт вместо входного.
3. Установка датчика в зоне сильных сквозняков (для ИК-моделей это критично).
4. Использование слишком тонкого кабеля, который греется при большой нагрузке.
5. Отсутствие проверки напряжения индикатором перед касанием проводов.
6. Слишком короткое время задержки, из-за чего свет гаснет, пока вы еще в коридоре.

Финансовая сторона вопроса

Стоимость автоматизации зависит от того, делаете вы это сами или нанимаете мастера. Основная экономия при самостоятельном монтаже ложится на оплату работ, которая в среднем составляет 50–70% от общей сметы.

Обслуживание системы

Чтобы автоматика работала годами, за ней нужно минимально ухаживать. Раз в полгода я протираю линзу датчика сухой мягкой тканью. Пыль на пластике снижает чувствительность сенсора, и свет начинает включаться с задержкой.

Раз в год полезно проверить затяжку контактов в клеммниках, особенно если в доме бывают вибрации. Срок службы качественного датчика составляет 5–10 лет, но при использовании дешевых китайских моделей будьте готовы к замене устройства через 2 года.

Другие способы автоматизации

Если стандартный датчик кажется слишком простым, можно рассмотреть более продвинутые варианты. Умные выключатели позволяют управлять светом со смартфона и создавать сценарии (например, приглушенный свет ночью). Фотореле же работает только по уровню освещенности, что удобно для уличных коридоров или веранд.

FAQ

Будет ли работать датчик с LED-лампами?
Да, но выбирайте лампы с пометкой «совместимо с диммерами или датчиками», чтобы избежать мерцания.

Как настроить время горения света?
На корпусе датчика есть регулятор «Time». Поверните его по часовой стрелке для увеличения времени задержки.

Можно ли поставить датчик в ванной?
Можно, но только модель с классом защиты IP44 и выше, чтобы влага не привела к короткому замыканию.

Как объединить несколько датчиков на одну линию?
Используйте схему параллельного подключения. В этом случае свет включится, если хотя бы один из датчиков обнаружит движение.

Что делать, если свет включается сам по себе?
Проверьте, не направлен ли датчик на кондиционер или окно с занавесками, которые колышутся от ветра. Снизьте чувствительность (регулятор «Sens»).

Нужно ли заземлять датчик?
Если корпус пластиковый — не обязательно, но если есть заземляющий контакт, я настоятельно рекомендую его подключить для безопасности.

Какой кабель лучше: медный или алюминиевый?
Только медный (ВВГнг). Алюминий запрещен для внутренней проводки в жилых помещениях из-за хрупкости и окисления.

Меры безопасности: Все работы проводите строго при отключенном питании. Используйте диэлектрические перчатки и защитные очки при штроблении стен. Никогда не работайте с электрикой с мокрыми руками или в сыром помещении без специального оборудования.
