Автоматизация уличного или интерьерного света избавляет от необходимости вручную щелкать выключателями каждый вечер. Установка одного датчика занимает около 2–3 часов, а стоимость базового комплекта материалов начинается от 1500 рублей. Правильная настройка датчиков освещенности позволяет системе реагировать на реальный уровень люксов, экономя электроэнергию. Эта задача вполне выполнима своими руками при наличии базовых навыков работы с электрикой.
Особенности подготовки к работе
Монтаж автоматики относится к работам средней сложности. Я всегда рекомендую сначала разобраться в схеме конкретной модели, так как распиновка проводов может отличаться. Для успешного завершения потребуется понимание того, где проходит фаза и ноль. Оптимальное время для установки — светлое время суток, но финальную калибровку придется проводить в сумерках.
Подбор необходимых материалов
Для качественного монтажа я использую только проверенные компоненты. Важно, чтобы кабель соответствовал нагрузке ламп и условиям среды (улица или помещение). Если ставите датчик снаружи, берите только влагозащищенные варианты.
- Фотореле или датчик освещенности (1 шт.)
- Кабель ВВГнг 3х1.5 (расход зависит от длины трассы, в среднем 10-20 м)
- Клеммники Wago для надежного соединения (5-10 шт.)
- Монтажная коробка с IP-защитой (1 шт.)
- Дюбель-гвозди 6х40 (10-15 шт.)
- Изолента ПВХ (1 рулон)
- Гофротруба для защиты кабеля (по длине трассы)
- Крепежные саморезы по металлу/дереву (10 шт.)
| Наименование | Расход | Средняя цена |
|---|---|---|
| Датчик освещенности | 1 шт. | 800 – 2500 руб. |
| Кабель ВВГнг 3х1.5 | 15 м | 900 – 1500 руб. |
| Клеммники Wago | 10 шт. | 200 – 400 руб. |
| Монтажная коробка | 1 шт. | 300 – 700 руб. |
| Расходники (дюбели, изолента) | 1 комплект | 200 – 500 руб. |

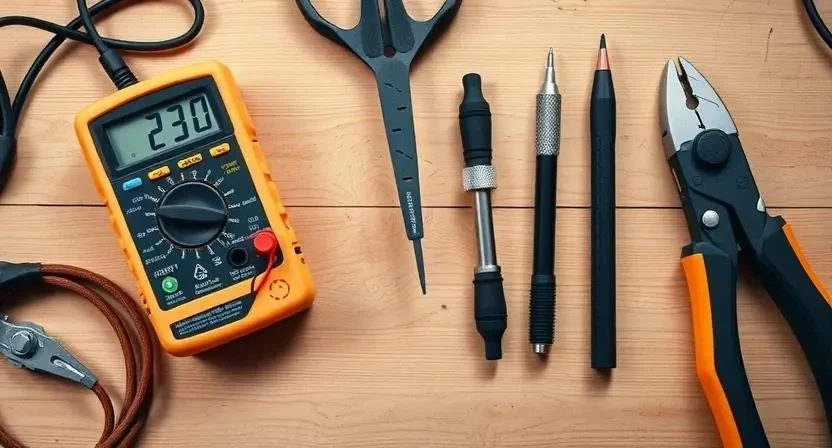

Инструменты для монтажа
Без правильного инструмента работа превратится в мучение. Я обычно собираю весь набор заранее, чтобы не бегать по мастерской каждые пять минут. Если какого-то прибора нет, его проще взять в аренду на день, чем покупать дорогой профессиональный инструмент для разовой задачи.
- Мультиметр — проверка напряжения и целостности цепи
- Стриппер — быстрая и аккуратная зачистка изоляции
- Перфоратор или дрель — сверление отверстий под крепеж
- Набор отверток (крестовая и плоская) — затяжка клемм
- Строительный уровень — ровная установка корпуса
- Пассатижи — обрезка и скрутка проводов
- Канцелярский нож — работа с гофрой и изоляцией
| Инструмент | Цель использования | Альтернатива |
|---|---|---|
| Мультиметр | Поиск фазы, замер напряжения | Индикаторная отвертка |
| Стриппер | Снятие изоляции с кабеля | Нож или кусачки |
| Перфоратор | Монтаж в бетон/кирпич | Ударная дрель |
| Уровень | Выравнивание датчика | Приложение на смартфоне |
| Пассатижи | Фиксация и обрезка | Плоскогубцы |
Организация рабочего пространства
Безопасность стоит на первом месте. Прежде чем касаться проводов, я обязательно отключаю автоматический выключатель в электрощите. Проверяю отсутствие напряжения индикатором. Зону монтажа освобождаю от лишних вещей, чтобы не споткнуться. Если работаю в квартире, застилаю пол пленкой, чтобы строительная пыль не осела на мебели.
Подготовка поверхности к установке
Место установки должно быть чистым. Я удаляю пыль, грязь и старую краску с участка стены, куда будет крепиться датчик. Затем делаю четкую разметку отверстий с помощью карандаша. Прокладываю кабельные линии в гофре, фиксируя их клипсами. Важно убедиться, что поверхность ровная, иначе корпус датчика может перекоситься, что повлияет на угол обзора фотоэлемента.
Пошаговый процесс настройки и монтажа
Здесь начинается самая ответственная часть. Я всегда следую строгому алгоритму, чтобы ничего не упустить.

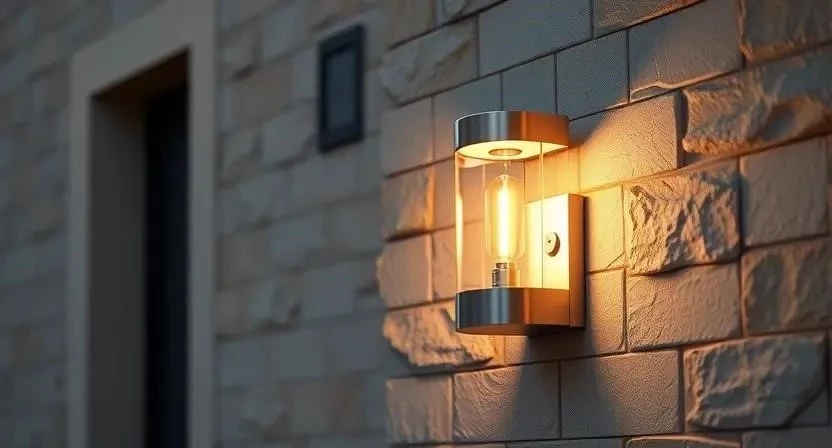

- Выбор места установки (15 мин). Ищу точку, где нет прямого попадания света от самих ламп, но есть доступ к естественному освещению.
- Монтаж корпуса (30 мин). Сверлю отверстия, вставляю дюбели и фиксирую основание датчика.

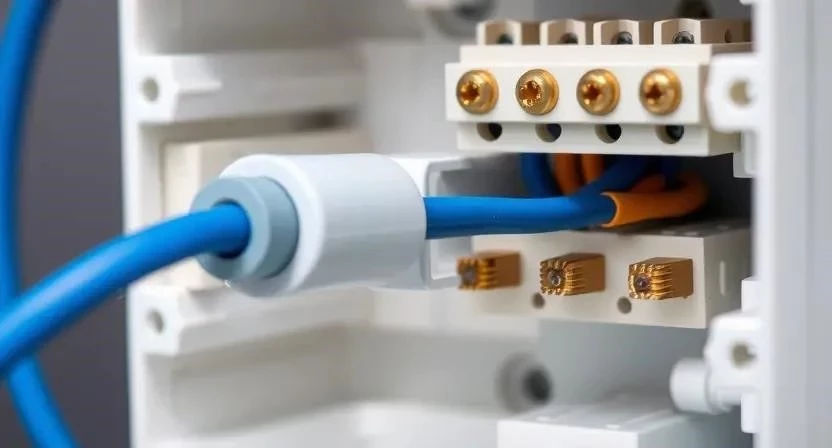

- Подключение проводов (40 мин). Соединяю фазу, ноль и управляющий провод согласно схеме. Использую клеммники для надежного контакта.
- Проверка напряжения (10 мин). С помощью мультиметра убеждаюсь, что на входе датчика есть 220В.
- Первичный запуск (10 мин). Включаю питание в щитке и смотрю, подает ли датчик сигнал на лампу.
- Регулировка порога чувствительности Lux (20 мин). В сумерках кручу регулятор, пока свет не включится при желаемом уровне темноты.
- Настройка времени задержки (15 мин). Устанавливаю интервал, чтобы свет не мигал при кратковременном изменении освещенности (например, от фар машины).
- Тестирование (60 мин). Наблюдаю за работой системы в разное время суток: утром, днем и вечером.
- Фиксация настроек (10 мин). Закручиваю фиксирующие винты на регуляторах, чтобы они не сбились от вибрации или ветра.
- Финальная проверка (15 мин). Проверяю плотность прилегания корпуса и надежность всех соединений.
Однажды я совершил классическую ошибку новичка: установил фотореле прямо под козырек, который создавал глубокую тень. В итоге свет включался слишком рано, даже когда на улице было светло. Пришлось переносить датчик на полметра в сторону.
| Этап | Время выполнения | Результат |
|---|---|---|
| Разметка и сверление | 45 мин | Готовое основание |
| Электромонтаж | 50 мин | Подключенная схема |
| Первичный запуск | 20 мин | Система работает |
| Калибровка Lux/Time | 40 мин | Точная настройка |
| Финальный тест | 60 мин | Стабильная работа |
Технические нюансы эксплуатации
Температура воздуха может влиять на работу дешевых датчиков — зимой они иногда срабатывают иначе. Я всегда смотрю на индекс IP: для улицы минимум IP44, а лучше IP65, чтобы влага не попала внутрь. Также помните про совместимость. Светодиодные (LED) лампы имеют малый пусковой ток, поэтому выбирайте датчики, поддерживающие такие нагрузки. Время срабатывания обычно составляет от 1 до 5 секунд, что считается нормой.
Типичные ошибки при установке
Самый главный «косяк» — установка датчика в зоне прямого света от осветительного прибора. Происходит замкнутый круг: стало темно → свет включился → датчик увидел свет → свет выключился. Это приводит к постоянному миганию. Также часто забывают про заземление металлического корпуса, что опасно. Ошибка в выборе фазы может привести к тому, что лампа будет слегка светиться даже в выключенном состоянии.
Я помню случай, когда забыл заземлить корпус уличного светильника с датчиком. При касании почувствовал легкое покалывание. Сразу же выключил всё и добавил заземляющий провод. Никогда не пренебрегайте этим этапом!
Расчет затрат на автоматизацию
Стоимость зависит от выбранного оборудования. Если делать всё самому, экономия получается существенной, так как работа электрика по установке одного датчика стоит примерно столько же, сколько сам прибор.
| Статья расходов | Цена своими руками | Цена с мастером |
|---|---|---|
| Материалы (базовый набор) | 2500 руб. | 2500 руб. |
| Работа по монтажу и настройке | 0 руб. | 2000 – 4000 руб. |
| Расходные материалы | 300 руб. | 500 руб. |
| 2800 руб. | 5000 – 7000 руб. |
Своими силами я сэкономил около 3000 рублей на одном объекте. Конечно, пришлось потратить время на изучение схемы, но результат того стоит.
Правила ухода за системой
Чтобы автоматика служила долго, раз в сезон протирайте прозрачное окошко датчика влажной тряпкой. Пыль, паутина или грязь снижают чувствительность, и свет может включаться слишком рано. Раз в год полезно подтянуть винтовые контакты в клеммниках, так как от перепадов температур медь может «поплыть». Срок службы качественного реле составляет 5–7 лет.
Сравнение с альтернативными методами
Датчик освещенности — не единственный способ автоматизировать свет. В зависимости от задачи можно выбрать другие варианты:
- Датчики движения — свет включается только при наличии человека (идеально для проходных зон).
- Умные Wi-Fi реле — управление со смартфона и настройка по расписанию.
- Астрономические таймеры — работают по календарю заходов и восходов солнца.
- Датчики присутствия — более чувствительные аналоги датчиков движения для офисов.
- Системы «Умный дом» — комплексное управление всеми сценариями освещения.
Часто задаваемые вопросы
Почему свет начинает мигать при включении?
Скорее всего, датчик видит свет от самой лампы. Перенесите его в тень или измените угол наклона.
Как изменить время работы освещения?
На корпусе есть регулятор «Time». Поверните его по часовой стрелке для увеличения задержки.
Можно ли устанавливать датчик в ванной?
Да, но только модель с высокой степенью влагозащиты (IP65 и выше) и через УЗО.
Будет ли работать датчик с LED-лентой?
Напрямую — нет. Вам понадобится блок питания, который будет стоять между датчиком и лентой.
Что делать, если датчик не срабатывает в сумерках?
Проверьте настройку порога Lux. Возможно, он установлен на слишком низкое значение (глубокая ночь).
Нужен ли отдельный ноль для датчика?
Да, большинству активных датчиков требуется полноценное питание (фаза и ноль) для работы схемы.
Можно ли объединить несколько датчиков на одну линию?
Да, через параллельное соединение, но нужно учитывать суммарную мощность ламп, чтобы не сжечь реле.
Меры безопасности: Всегда используйте диэлектрические перчатки и очки при сверлении. При работе с химией (герметики, очистители) обеспечьте проветривание. Никогда не проводите настройку под напряжением, если не уверены в изоляции инструментов.
