Установка датчиков движения для освещения в коридоре

Автоматическое освещение в коридорах избавляет от необходимости искать выключатель в темноте. Обычно монтаж одной зоны занимает от 3 до 5 часов. Стоимость базового комплекта оборудования начинается от 1500 рублей. Правильная установка датчика движения в проходной зоне позволяет сэкономить электричество и добавить комфорта в быт. Разберем все этапы этого процесса.

Подготовка к электромонтажным работам

Электромонтаж — дело ответственное, требующее базовых знаний о фазе и нуле. Я всегда оцениваю сложность работ по количеству штроб и удаленности электрощитка. Главное — выбрать точку, где устройство «увидит» человека сразу при входе, но не будет реагировать на случайные движения за стеной. Для работы потребуется умение пользоваться индикатором напряжения и базовые навыки работы с кабелем.

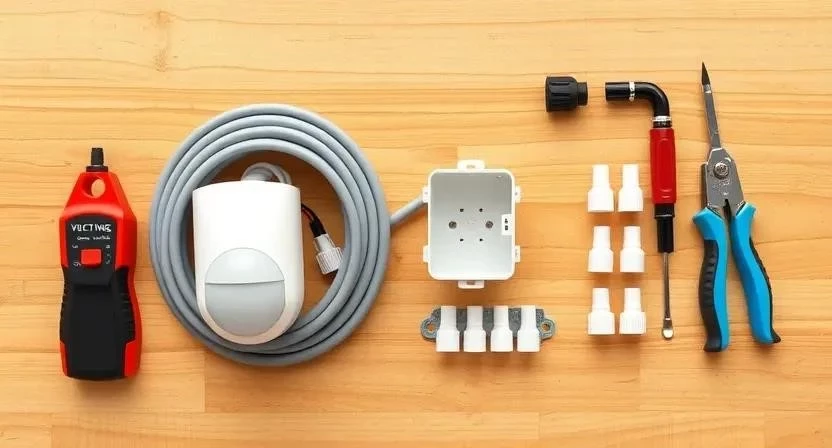

Необходимые материалы для монтажа

Качество материалов напрямую влияет на безопасность вашего дома. Я рекомендую использовать только негорючий кабель и сертифицированные клеммники. Для одной стандартной зоны прохода потребуется следующий набор:

• Инфракрасный датчик движения (1 шт.)
• Кабель ВВГнг 3х1.5 (длина по месту, обычно 5-10 м)
• Монтажные коробки или подрозетники (1-2 шт.)
• Клеммники WAGO (5-10 шт.)
• Дюбель-гвозди 6х40 (10-15 шт.)
• Изолента ПВХ (1 рулон)
• Гофрированная труба ПВХ (если проводка открытая)
• Саморезы по металлу или дереву (набор)

Инструменты для установки

Правильный инструмент ускоряет процесс и делает результат аккуратным. Вместо обычного ножа для зачистки проводов я использую стриппер — это бережет жилу от случайных надрезов.

• Перфоратор — создание отверстий в бетонных стенах или потолке
• Отвертки (крестовая и плоская) — зажим контактов в клеммах и датчике
• Стриппер — быстрая и чистая зачистка изоляции кабеля
• Индикатор напряжения — обязательная проверка отсутствия тока
• Стремянка — безопасный доступ к верхним точкам монтажа
• Уровень — установка корпуса датчика строго по горизонтали
• Пассатижи — обрезка проводов и формирование петель

Организация рабочего пространства

Сначала я полностью обесточиваю линию в электрощите. Это не обсуждается — безопасность превыше всего. Места под будущими отверстиями застилаю плотной пленкой, чтобы строительная пыль не осела на мебели и полу. Доступ к точкам монтажа обеспечиваю устойчивой лестницей, чтобы не балансировать на табуретках.

Подготовка поверхности и разметка

Разметка начинается с определения «мертвых зон», где датчик не сработает. Я отмечаю точки сверления карандашом, предварительно проверяя их по уровню. Если проводка скрытая, приступаю к штроблению стен. Важно делать каналы достаточно глубокими, чтобы кабель не выпирал при последующей штукатурке. Надежность креплений проверяю легким нажатием — дюбель должен сидеть плотно, без малейшего люфта.

Технология установки по шагам

1. Выбор точки установки (15 мин). Определяю оптимальный угол обзора, чтобы охватить весь вход в зону.
2. Прокладка кабеля (60 мин). Тяну кабель ВВГнг от распределительной коробки к месту установки датчика.
3. Монтаж коробки (30 мин). Надежно закрепляю подрозетник в стене или потолке с помощью дюбелей.

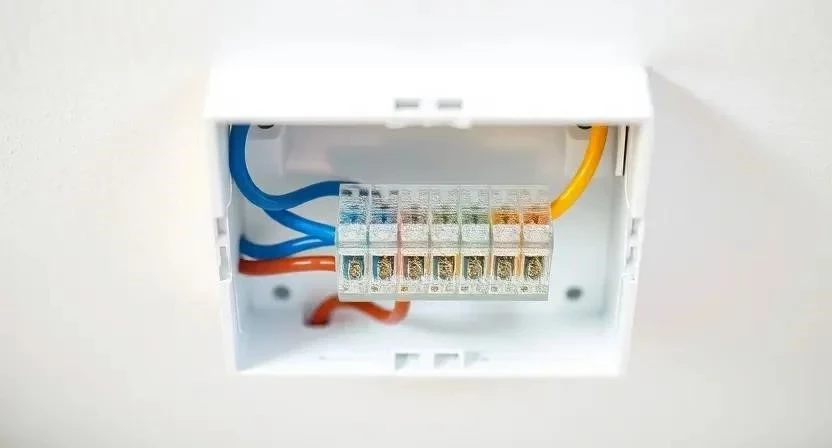

4. Подключение проводов (40 мин). Соединяю фазу, ноль и управляющий провод согласно схеме устройства.
5. Фиксация датчика (20 мин). Прикручиваю корпус датчика к основанию, соблюдая вертикаль.
6. Настройка чувствительности (15 мин). Регулирую дальность срабатывания с помощью потенциометра.
7. Регулировка времени задержки (10 мин). Выставляю время горения света (обычно 30-60 секунд).
8. Тестирование зоны (20 мин). Несколько раз прохожу по коридору, проверяя охват и скорость реакции.
9. Проверка безопасности (15 мин). Убеждаюсь в отсутствии оголенных жил и надежности затяжки клемм.
10. Финальный монтаж (15 мин). Устанавливаю декоративное кольцо и закрываю все зазоры.

Однажды я поставил датчик слишком близко к входной двери. В итоге свет включался каждый раз, когда сосед в подъезде громко хлопал дверью, так как была слишком тонкая перегородка. Теперь я всегда проверяю соседние стены на проницаемость.

Нюансы работы с оборудованием

ИК-датчики реагируют на тепловое излучение. Сильные сквозняки из открытых окон или работа кондиционера могут вызвать ложные срабатывания. Я всегда проверяю совместимость с LED-лампами — некоторые дешевые модели заставляют светодиоды мерцать в выключенном состоянии из-за остаточного тока. Оптимальный угол обзора обычно составляет от 110 до 180 градусов, что позволяет одним устройством закрыть весь проход.

Типичные ошибки новичков

1. Монтаж непосредственно над радиатором отопления (тепловой шум сбивает датчик).
2. Неправильная настройка порога освещенности (свет включается даже при ярком дневном свете).
3. Слабый контакт в клеммах (приводит к искрению, нагреву и выходу устройства из строя).
4. Слишком короткое время задержки (свет гаснет, пока вы еще находитесь в проходе).
5. Установка за физическим препятствием (шкаф, дверной косяк), что обрезает сектор обзора.

Помню, как один знакомый использовал обычную скрутку вместо клеммников. Через месяц контакт окислился, и свет начал мигать, как в старом фильме ужасов. После замены на WAGO проблема исчезла навсегда.

Расчет стоимости и экономия

Стоимость монтажа зависит от того, кто выполняет работу. Я посчитал, что самостоятельный монтаж экономит около 2500 рублей на одной точке, если инструмент уже есть в наличии.

Обслуживание системы

Раз в полгода я протираю линзу датчика сухой мягкой тряпкой. Пыль, скапливающаяся на пластике, заметно снижает чувствительность и дальность обнаружения. Также рекомендую раз в год проверять затяжку винтовых клемм, если вы не используете пружинные зажимы. При смене интерьера или перестановке мебели обязательно перенастройте угол обзора.

Альтернативные решения для освещения

Если хочется большего контроля, я ставлю умные реле с поддержкой Wi-Fi. Датчики присутствия работают точнее — они заметят даже легкое движение пальца, что полезно в рабочих зонах. Для создания мягкой атмосферы отлично подходят диммеры, которые плавно разжигают лампу вместо резкого включения.

Часто задаваемые вопросы (FAQ)

Что выбрать: ИК или микроволновый датчик?
ИК-датчики лучше для закрытых коридоров, где нет сквозняков. Микроволновые подходят, если нужно спрятать датчик за гипсокартон или пластиковую панель, так как они «видят» сквозь препятствия.

Можно ли подключить несколько ламп к одному датчику?
Да, это возможно. Главное — следить, чтобы суммарная мощность всех ламп не превышала максимальную нагрузку реле датчика (обычно указана в Ваттах).

Будет ли работать датчик при дневном свете?
Это зависит от настройки регулятора «Lux». Если выставить его на максимум, свет будет включаться всегда. Если на минимум — только в полной темноте.
