Автоматизация освещения избавляет от необходимости искать выключатель в темноте и оптимизирует расход электричества. Средняя стоимость базового датчика составляет от 500 до 2000 рублей, а время полной настройки занимает около одного-двух часов. Правильное руководство по тому, как настроить режимы работы датчика движения, поможет избежать ложных срабатываний и создать комфортную среду. Теперь разберем весь процесс по этапам.
Особенности подготовки к работе
Перед началом монтажа важно реально оценить сложность задачи. Потребуются базовые навыки работы с электрикой, чтобы безопасно соединить провода. Я обычно выделяю на калибровку вечернее время, так как только при низком уровне освещенности можно точно выставить порог срабатывания. Настройка занимает минимум час, если все материалы уже под рукой.
Комплектующие для установки
Для качественного монтажа потребуется определенный набор деталей. Я рекомендую покупать компоненты с небольшим запасом, чтобы не бегать в магазин дважды.
- Инфракрасный или микроволновый датчик движения — 1 шт.
- Клеммники (например, Wago) — 3-5 шт.
- Дюбели-гвозди (6х40 мм) — 2-4 шт.
- Монтажный кабель ВВГнг-LS 3х1.5 — по длине пролета.
- Монтажная коробка для скрытого монтажа — 1 шт.
- Изолента ПВХ — 1 рулон.
- Крепежные саморезы по металлу/дереву — 4 шт.
- Силиконовый герметик (для уличных установок) — 1 тюбик.
Расход материалов рассчитывается на одну точку установки. Ниже приведен примерный расчет стоимости комплектующих.
| Материал | Количество | Расход на точку | Примерная цена | |
|---|---|---|---|---|
| Датчик движения (средний сегмент) | 1 шт. | 1 шт. | 800 руб. | 800 руб. |
| Клеммники Wago | 3 шт. | 3 шт. | 20 руб./шт. | 60 руб. |
| Кабель ВВГнг-LS | 3 м | 3 м | 60 руб./м | 180 руб. |
| Крепеж (дюбели, саморезы) | 4 компл. | 4 компл. | 5 руб./шт. | 20 руб. |
| Монтажная коробка | 1 шт. | 1 шт. | 100 руб. | 100 руб. |

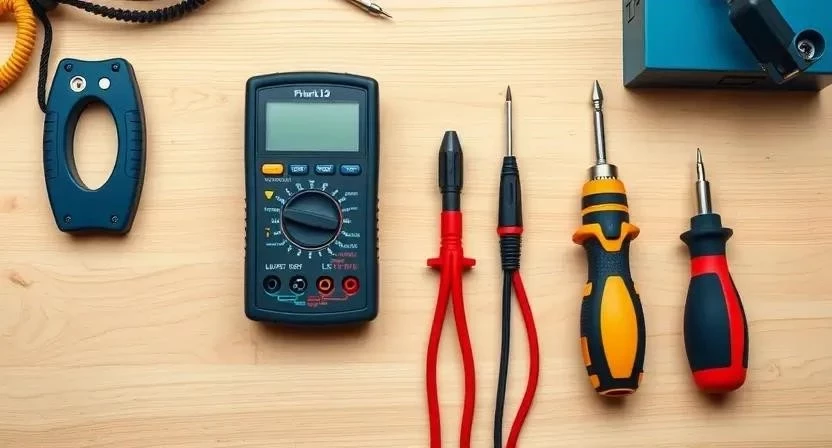

Инструментарий для настройки
Правильный подбор инструментов ускоряет процесс и гарантирует безопасность. Я использую только проверенный электроинструмент.
- Отвертка с набором насадок (крестовая и плоская) — для затяжки клемм и регулировки потенциометров.
- Индикатор напряжения — проверка отсутствия тока в сети.
- Мультиметр — замер напряжения и проверка целостности линий.
- Стремянка — обеспечение доступа к потолочным или высоким настенным точкам.
- Пассатижи — зачистка и обрезка проводов.
- Стриппер — аккуратное снятие изоляции без повреждения жил.
- Перфоратор или дрель — создание отверстий под крепеж.
Подготовка помещения
Организация пространства влияет на скорость работы. Первым делом я обеспечиваю свободный доступ к месту установки, убирая мебель или лишние предметы. Главное правило — полное отключение электропитания на щитке с проверкой индикатором. Поверхности под зоной работы прикрываю пленкой, чтобы строительная пыль не осела на мебели. Также важно заранее проверить уровень естественного освещения, чтобы понять, где датчик будет работать эффективнее.
Работа с поверхностью монтажа
Чистота поверхности гарантирует надежную фиксацию устройства. Я начинаю с очистки места монтажа от пыли и жира с помощью влажной тряпки. Затем провожу точную разметку отверстий, используя шаблон, который обычно идет в комплекте с датчиком. Проверяю кабельные линии, чтобы при сверлении не попасть в проводку. Если стена из гипсокартона, использую специальные дюбели-бабочки. В случае с бетонными стенами, если планируется установка подрозетника, поверхность предварительно грунтую для лучшей адгезии штукатурки при заделке отверстия.
Поэтапная инструкция по монтажу и настройке
Процесс установки требует последовательности. Я заметил, что спешка на этапе подключения проводов приводит к ложным срабатываниям в будущем.
- Отключение питания на автоматическом выключателе (5 минут).
- Разметка и сверление отверстий под основание датчика (10 минут).
- Прокладка кабеля через монтажную коробку к точке установки (15 минут).
- Подключение проводов: фаза, ноль и выход на лампу через клеммники (15 минут).
- Фиксация корпуса датчика на стене или потолке (10 минут).
- Настройка регулятора LUX: установка порога освещенности (10 минут).
- Настройка Time: выбор времени задержки выключения света (10 минут).
- Регулировка Sens: подбор чувствительности детектора (10 минут).
- Проверка зоны обнаружения путем перемещения в разных точках (15 минут).
- Калибровка угла обзора под конкретный проход или комнату (10 минут).
- Тестирование системы в темное время суток для проверки LUX (20 минут).
- Финальная корректировка всех параметров после теста (10 минут).
Один раз я установил датчик слишком близко к мощному кондиционеру. Потоки теплого воздуха создавали помехи, и свет включался сам по себе. Пришлось перенести устройство на метр в сторону.
| Этап настройки | Что регулируем | Ожидаемый результат | Признак ошибки |
|---|---|---|---|
| Режим LUX | Порог освещенности | Свет включается только в темноте | Свет горит днем |
| Режим Time | Время задержки | Свет гаснет через 30-60 сек после ухода | Свет гаснет слишком быстро |
| Режим Sens | Чувствительность | Реакция на движение в заданной зоне | Срабатывание на кошку или сквозняк |
| Угол обзора | Направление линзы | Охват всего прохода | Слепые зоны в комнате |
| Тест сети | Стабильность питания | Отсутствие мерцания ламп | Мигание LED-ламп |
Технические нюансы эксплуатации
Температура окружающей среды напрямую влияет на работу PIR-датчиков. В сильную жару разница между температурой тела и воздуха сокращается, что снижает чувствительность. Влажность среды может привести к окислению контактов, поэтому для улицы я всегда использую герметик. Время высыхания герметика составляет от 12 до 24 часов, в этот период устройство лучше не включать. Особое внимание уделил совместимости с LED-лампами: дешевые светодиоды могут мерцать в выключенном состоянии из-за малых токов утечки через датчик. В таком случае я добавляю в цепь параллельно лампе конденсатор.
Типичные промахи новичков
Многие пытаются выжать из датчика максимум, что приводит к проблемам. Я часто встречал одну и ту же ошибку — установку Sens на максимум в узких коридорах.
- Слишком высокая чувствительность (срабатывание на движение за стеной).
- Неправильный угол обзора (датчик «смотрит» в стену или потолок).
- Монтаж рядом с радиаторами отопления или кондиционерами.
- Игнорирование порога освещенности (свет включается при ярком солнце).
- Использование слишком мощных ламп, которые перегревают корпус датчика.
Расчет затрат на установку
Стоимость реализации проекта зависит от того, кто выполняет работу. Я посчитал разницу для одной стандартной точки освещения.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (датчик, кабель, крепеж) | 1100 | 1100 | 0 |
| Работа по монтажу и настройке | 0 | 1500 | 1500 |
| Расходники (изолента, дюбели) | 50 | 100 | 50 |
| 1150 | 2700 | 1550 |
Существуют разные типы датчиков, что влияет на бюджет.
| Тип датчика | Особенности | Средняя цена | Область применения |
|---|---|---|---|
| Инфракрасный (PIR) | Реагирует на тепло | 500 — 1200 руб. | Прихожие, лестницы |
| Микроволновый (MW) | Проникает сквозь стены | 800 — 2000 руб. | Скрытый монтаж, гаражи |
| Комбинированный | Два типа сенсоров | 1500 — 3500 руб. | Охрана, большие залы |
| Умный (Zigbee/Wi-Fi) | Интеграция в дом | 1200 — 4000 руб. | Умный дом |
Обслуживание системы
Чтобы автоматика работала годами, за ней нужно следить. Раз в полгода я протираю линзу датчика сухой салфеткой из микрофибры, так как слой пыли заметно снижает чувствительность. Также проверяю надежность затяжки клеммников, так как от перепадов температур провода могут немного «поползти». Если в интерьере появилась новая мебель или перестановка, я заново корректирую угол обзора и Sens, чтобы избежать слепых зон.
Альтернативные технологические решения
Если стандартный PIR-датчик не подходит, стоит рассмотреть микроволновые модели. Они работают по принципу радара и могут «видеть» сквозь тонкие перегородки или гипсокартон, что позволяет спрятать их в потолок. Для тех, кто строит умный дом, идеальны беспроводные решения на базе Zigbee. Я установил такие в спальне: они связываются с реле в щитке и позволяют менять время задержки прямо со смартфона, не залезая на стремянку.
Ответы на частые вопросы
Почему датчик срабатывает сам по себе?
Чаще всего это происходит из-за слишком высокой чувствительности (Sens) или близости к источникам тепла, таким как батареи или кондиционеры. Также причиной может быть сквозняк, который колышет легкие занавески.
Какое максимальное расстояние обнаружения?
Для бытовых моделей это обычно 5-12 метров. Однако реальная дистанция зависит от угла обзора и температуры воздуха. Я рекомендую не рассчитывать на максимум и ставить датчик так, чтобы зона срабатывания перекрывала проход на 20% больше необходимого.
Работает ли датчик через стекло?
Инфракрасные (PIR) датчики через стекло не работают, так как оно блокирует ИК-излучение. Микроволновые датчики проходят сквозь стекло, но могут давать ложные срабатывания на движение объектов за окном.
Как настроить датчик, чтобы он не включал свет от кошки?
Нужно снизить чувствительность (Sens) до минимума, при котором датчик реагирует на человека, но игнорирует мелких животных. Также помогает установка датчика на высоте 2-2.5 метра с небольшим наклоном вверх, чтобы животные находились ниже зоны основного сканирования. Я применил этот метод в коридоре, и проблема с котом исчезла.
Меры безопасности:
Все работы с электрикой выполняйте строго при выключенном питании. Используйте диэлектрический инструмент. При работе на высоте используйте устойчивую стремянку. При использовании химических герметиков обеспечьте проветривание помещения. Никогда не соединяйте провода скруткой без изоляции — используйте только сертифицированные клеммники.
