Автономное освещение дачного участка на солнечных батареях своими руками

Организация света на дачном участке без прокладки километров кабеля от основного дома — реальная задача для любого хозяина. Сборка системы своими руками обходится в 2-3 раза дешевле профессионального монтажа и занимает около двух выходных. Автономное освещение участка на солнечных батареях — как сделать самому, разберем в этой статье. Правильный подход позволит забыть о счетах за электричество и обеспечит безопасность в темное время суток.

Подготовительный этап и расчеты

Прежде чем бежать в магазин, нужно оценить инсоляцию. Я всегда смотрю, куда падает тень от забора и деревьев в разное время дня. Важно точно рассчитать, сколько часов в сутки должен гореть свет. Обычно для дорожек хватает 6-8 часов работы. Выбирать между готовыми фонарями и самосборной системой стоит исходя из задач: дешевые «тыкалки» в землю дают слабый свет, а полноценная система с аккумулятором осветит весь двор. Реализация всего проекта занимает от 2 до 3 дней.

Выбор комплектующих

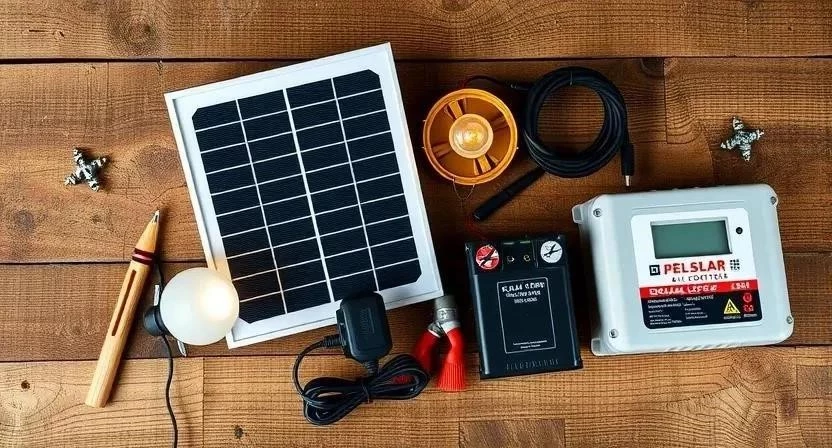

Для надежной работы системы потребуются качественные компоненты. Не экономьте на кабеле, иначе потери напряжения «съедят» всю энергию. Для сборки я рекомендую использовать следующие позиции:

• Фотоэлектрические панели (монокристаллические или поликристаллические);
• Аккумуляторы типа AGM (бюджетный вариант);
• Гелевые аккумуляторы Gel (для более глубокого разряда);
• Литий-железо-фосфатные АКБ LiFePO4 (долговечные и легкие);
• Светодиодные модули с высокой светоотдачей;
• Контроллеры заряда (PWM или более эффективные MPPT);
• Медный многожильный кабель в двойной изоляции;
• Крепежные кронштейны из оцинкованной стали;
• Герметичные распределительные коробки с защитой IP65.

Ниже приведена таблица с примерным расходом и стоимостью материалов для среднего участка.

Инструментальный набор

Работать придется с электрикой, поэтому точность важнее скорости. Если нет своего инструмента, часть позиций можно взять в аренду в строительном магазине. Мне для монтажа понадобились:

1. Мультиметр для проверки вольтажа и целостности цепи;
2. Набор отверток с разными насадками;
3. Стриппер для быстрой зачистки проводов;
4. Шуруповерт с набором сверл по металлу и дереву;
5. Строительный уровень для выравнивания панелей;
6. Рулетка с фиксатором.

Работа с территорией

Сначала нужно расчистить место. Я обрезал все разросшиеся кусты и ветки деревьев, которые могли затенить панели даже на пару часов. Тень — главный враг солнечной энергии. После этого я сделал разметку зон освещения с помощью колышков. Кабельные трассы планировал так, чтобы они не пересекались с местами будущих посадок. Для защиты проводов от лопаты и грызунов использую ПНД-трубы. Это лишние траты, но зато система прослужит годы.

Основания и защита

Опорные столбы для светильников я устанавливал из металлического профиля. Для массивных панелей пришлось залить небольшие бетонные фундаменты глубиной 30 см. Бетону нужно дать застыть минимум 3-5 дней. Все распределительные коробки проверял на герметичность, заливая стыки силиконовым герметиком. Заземление организовал через стальной уголок, забитый в землю на 1.5 метра.

Я однажды решил сэкономить на бетонировании столбов для панелей, и после первого сильного ветра конструкцию перекосило на 15 градусов. Теперь всегда заливаю основание основательно.

Процесс установки по шагам

Монтаж системы требует последовательности. Ошибка в порядке подключения может сжечь контроллер.

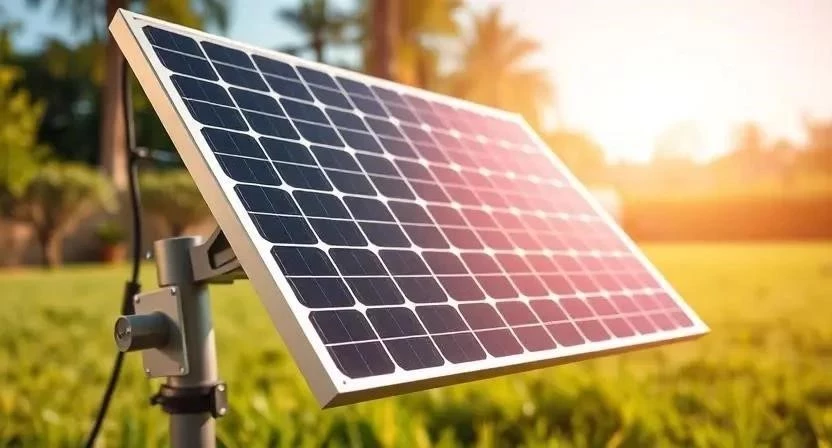

1. Установка панели (2 часа). Креплю панель в точке с максимальным солнцем. Угол наклона делаю около 35-45 градусов.

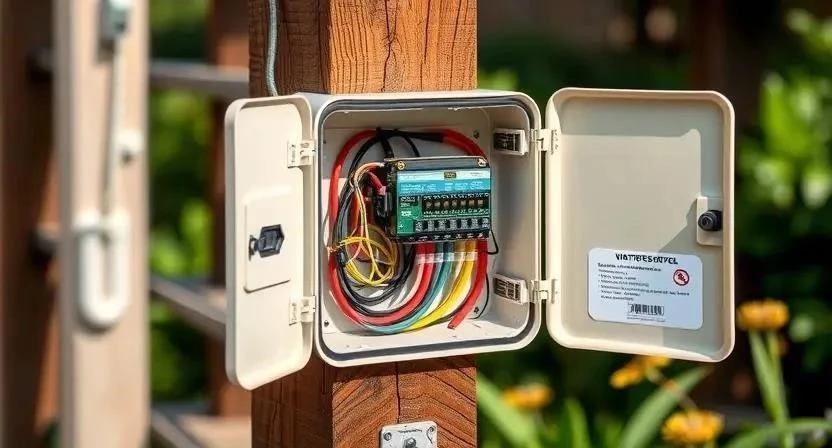

2. Монтаж контроллера (1 час). Размещаю его в сухом месте, желательно в защитном боксе.
3. Подключение АКБ (0.5 часа). Сначала подключаю аккумулятор к контроллеру. Это критически важно для инициализации устройства.
4. Разводка кабелей (4 часа). Прокладываю провода от контроллера к каждой точке освещения в ПНД-трубах.
5. Установка светильников (3 часа). Монтирую LED-модули на столбы, соблюдая высоту 2-2.5 метра.
6. Подключение нагрузки (1 час). Соединяю лампы с выходом контроллера.
7. Настройка датчика (0.5 часа). Регулирую порог срабатывания автоматического включения света.
8. Тестирование (1 час). Дожидаюсь сумерек и проверяю работу каждой лампы.
9. Герметизация (2 часа). Все соединения в коробках замазываю герметиком, чтобы влага не вызвала коррозию.
10. Финальная фиксация (1 час). Затягиваю все болты и крепежи.

Когда подключал аккумулятор к контроллеру, случайно перепутал полярность. Искры были знатные, к счастью, контроллер выжил, но теперь я всегда перепроверяю клеммы мультиметром.

Тонкости эксплуатации

Помните, что температура сильно влияет на емкость аккумулятора. В морозы АКБ отдает меньше энергии, поэтому зимой свет может гореть меньше. Угол наклона панелей я меняю дважды в год: осенью поднимаю выше, чтобы ловить низкое зимнее солнце. Также следите за совместимостью вольтажа. Если панель на 18В, а аккумулятор на 12В, без контроллера батарея просто закипит и выйдет из строя.

Ошибки, которых стоит избегать

Главный промах новичков — установка панелей в «полутени». Даже одна ветка, закрывающая 10% площади, может снизить эффективность всей панели вдвое. Также не используйте дешевые провода без защиты от ультрафиолета — они трескаются за один сезон. Неправильный подбор емкости АКБ приведет к тому, что свет погаснет в полночь. Обязательно выбирайте контроллер с защитой от переразряда, иначе аккумулятор «умрет» после первой же затяжной пасмурной недели.

Поставил одну из панелей под раскидистую яблоню. Летом, когда листва разрослась, заряд упал вдвое. Пришлось переносить панель на крышу сарая.

Финансовая сторона вопроса

Стоимость системы зависит от масштаба. Для освещения только дорожек хватит одного небольшого комплекта, для всего участка потребуется несколько панелей и мощный аккумулятор.

Готовые решения из гипермаркетов стоят дешевле на старте, но их невозможно починить или модернизировать. Самосборная система окупается за 2-3 года за счет отсутствия затрат на электричество и долговечности компонентов.

Обслуживание системы

Раз в месяц я протираю панели влажной тряпкой. Пыль и пыльца создают пленку, которая крадет до 20% мощности. Зимой обязательно счищаю снег, иначе зарядка прекратится вовсе. В феврале проверяю уровень напряжения на аккумуляторах. Если заметил, что одна из ламп стала светить тускло, сразу меняю модуль или проверяю контакты на окисление.

Другие способы освещения

Если солнца слишком мало, можно рассмотреть альтернативы. Гибридные системы, объединяющие сеть и солнце, — самый надежный вариант. Также существуют умные системы с датчиками движения, которые экономят заряд АКБ, включая свет только при появлении человека.

• Гибридные системы (сеть + солнце);
• Датчики движения для экономии заряда;
• Таймеры включения/выключения;
• Мощные прожекторы с отдельной панелью;
• Низковольтные светодиодные ленты;
• Декоративные садовые светильники;
• Системы с дистанционным управлением через Wi-Fi.

В сравнении с обычными фонарями, автономные системы выигрывают в безопасности (нет риска удара током 220В) и отсутствии привязки к электросетям.

Часто задаваемые вопросы

Будут ли работать фонари зимой?
Да, но время работы сократится из-за короткого светового дня и падения емкости АКБ на холоде.

Как долго служит аккумулятор?
AGM служит 3-5 лет, Gel — до 7-10 лет, LiFePO4 может проработать более 10 лет.

Можно ли подключить мощный прожектор?
Можно, но потребуется увеличить мощность панели и емкость аккумулятора, иначе система разрядится за час.

Что делать, если несколько дней была пасмурная погода?
Система будет работать на остатках заряда АКБ. Если емкость подобрана с запасом на 3-4 дня, проблем не будет.

Нужен ли инвертор для светодиодов?
Нет, светодиоды работают на постоянном токе (12В), поэтому инвертор на 220В не нужен.

Как выбрать мощность панели?
Считайте общую мощность ламп и время их работы, затем умножайте на коэффициент потерь (1.3).

Безопасно ли это при сильном дожде?
При использовании герметичных коробок IP65 и качественной изоляции система абсолютно безопасна.

Дополнительные технические таблицы

Сравнение типов аккумуляторов:

Расчет мощности панели:

Чек-лист монтажа:

Меры безопасности: При работе с аккумуляторами используйте защитные перчатки, чтобы избежать химических ожогов. Все работы по монтажу панелей на высоте проводите с использованием устойчивой лестницы. При подключении компонентов всегда отключайте солнечную панель от контроллера, чтобы избежать искрения. Проветривайте помещение, если заряжаете свинцовые АКБ внутри дома.
