Регулировка яркости освещения в помещении требует правильного подбора оборудования и строгого соблюдения электротехнических норм. Ошибка в выборе компонентов приводит к мерцанию ламп или быстрому выходу из строя драйвера. Обычно такая задача занимает около двух часов и обходится в несколько тысяч рублей. Понимание того, как подключить диммер к светодиодным лампам, позволит создать комфортную атмосферу в доме. Процесс начинается с тщательного анализа совместимости устройств.
Оценка сложности и требования к безопасности
Сначала оцениваю сложность предстоящих работ. Для монтажа достаточно базовых навыков работы с электрикой и понимания принципов простой цепи. Времени потребуется от 1 до 3 часов в зависимости от состояния старой проводки. Безопасность стоит на первом месте: работа с напряжением 220В опасна для жизни, поэтому использование защитных средств и полное обесточивание линии обязательны.
Подбор необходимых материалов
Подбираю компоненты, которые будут стабильно работать в одной связке. Важно, чтобы на коробке светодиодных ламп была четкая пометка «dimmable». Для качественного монтажа использую следующие позиции:
- Светодиодные диммируемые лампы (по количеству патронов + 1 запасная)
- Диммер, совместимый с LED-нагрузкой
- Соединительные клеммы WAGO (5-10 шт)
- Изолента ПВХ (1 рулон)
- Провод ВВГнг или ПВС сечением 1.5 мм²
- Подрозетник (если старый поврежден или мал)
- Маркировочная лента для проводов
- Очиститель контактов в спрее
| Материал | Характеристика | Примерная цена | Совместимость |
|---|---|---|---|
| LED лампа (диммируемая) | E27, 8Вт, 2700К | 250-500 руб. | С триакными диммерами |
| Диммер Leading Edge | До 300Вт, триак | 800-1500 руб. | Классические LED лампы |
| Диммер Trailing Edge | До 200Вт, MOSFET | 1200-2500 руб. | Премиальные LED драйверы |
| Клеммы WAGO 221 | 2-проводные, 4кв.мм | 30-50 руб/шт | Все типы кабелей |
| Кабель ВВГнг-LS | 3х1.5 мм² | 60-90 руб/м | Стандартная проводка |

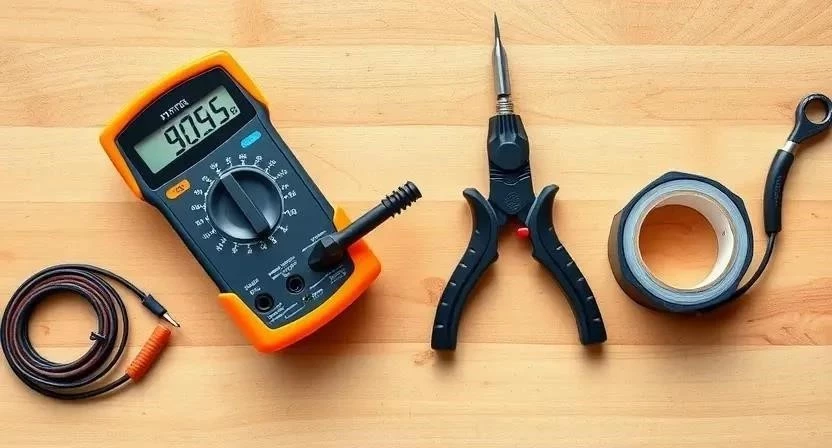

Инструментарий для установки
Инструменты должны быть исправными и удобными в использовании. Для работы применяю проверенный набор:
| Инструмент | Назначение | Статус | Цена (ориентир) |
|---|---|---|---|
| Индикаторная отвертка | Проверка наличия фазы | Обязательно | 150-300 руб. |
| Пассатижи/Кусачки | Загибка и обрезка жил | Обязательно | 500-1200 руб. |
| Стриппер | Аккуратная зачистка изоляции | Желательно | 400-900 руб. |
| Мультиметр | Замер напряжения и прозвонка | Желательно | 800-2000 руб. |
| Лестница-стремянка | Доступ к осветительным приборам | Обязательно | 2000-5000 руб. |
Организация рабочего пространства
Обеспечиваю свободный доступ к распределительной коробке и подрозетнику. Сначала отключаю электропитание на основном щитке, заблокировав доступ другим членам семьи, чтобы никто случайно не включил автомат. Чтобы не поцарапать пол или мебель в зоне работы, застилаю их плотной пленкой или плотным картоном.
Подготовка места монтажа
Приступаю к подготовке поверхности и соединений. Аккуратно демонтирую старый выключатель, стараясь не повредить жилы кабеля. Проверяю целостность изоляции проводов — если она потрескалась, заменяю поврежденный участок. Вычищаю подрозетник от строительной пыли и мусора с помощью пылесоса. Затем использую индикаторную отвертку, чтобы окончательно убедиться в отсутствии тока.
Один раз я пропустил этот этап и получил ощутимый удар током, так как соседний автомат оказался включен. Теперь проверяю напряжение всегда и без исключений.
Пошаговая инструкция по монтажу
Выполняю установку строго по алгоритму, чтобы избежать ошибок в схеме подключения диммера.
- Выбор совместимого диммера и ламп с пометкой «dimmable» (15 мин).
- Полное обесточивание линии через автоматический выключатель в щитке (5 мин).
- Маркировка фазного и нулевого проводов с помощью цветной ленты (10 мин).
- Зачистка концов кабеля стриппером на длину 10 мм (10 мин).
- Подключение фазного провода (приходящего из щитка) к входу L диммера (10 мин).
- Соединение выхода диммера с нагрузкой, идущей к лампе (15 мин).
- Проверка надежности всех соединений, подтягивание винтов в клеммах (10 мин).
- Установка корпуса диммера в подрозетник и фиксация лапками (15 мин).
- Монтаж декоративной рамки и установка поворотного регулятора (10 мин).
- Первое включение питания и тестирование плавности регулировки (10 мин).
- Настройка минимального порога яркости, при котором лампа не гаснет (10 мин).
- Финальная проверка на отсутствие мерцания и перегрева контактов (10 мин).
| Этап | Критический параметр | Результат | Проверка |
|---|---|---|---|
| Зачистка | Отсутствие зазубрин на меди | Чистая жила | Визуально |
| Подключение | Плотный зажим в клемме | Нет люфта | Механически |
| Монтаж | Отсутствие перегибов провода | Свободное положение | Визуально |
| Тест | Отсутствие пульсации | Стабильный свет | Визуально |
| Настройка | Минимальный ток питания | Нет мигания | Визуально |
Технические нюансы эксплуатации
Учитываю особенности работы электроники. Температура в подрозетнике может влиять на стабильность работы устройства, поэтому не забиваю пространство лишними проводами для лучшего охлаждения. Различаю типы управления: передний край (Leading Edge) подходит для классических нагрузок, а задний край (Trailing Edge) разработан специально для LED-драйверов. Заметил по опыту, что некоторые светодиоды требуют времени прогрева в несколько секунд перед тем, как световой поток стабилизируется.
Разбор типичных ошибок
Анализирую промахи, которые часто допускают новички при установке диммера своими руками:
- Использование недиммируемых ламп — приводит к мерцанию или выгоранию драйвера.
- Перегрузка диммера по мощности — превышение суммарного ваттажа всех ламп в цепи.
- Плохой контакт в клеммах — вызывает локальный нагрев и искрение.
- Перепутанная полярность или фазировка — в сложных схемах может привести к сбоям.
- Использование дешевых устройств без сертификации — риск возгорания.
Однажды я поставил обычные LED лампы в диммируемую цепь, и они начали раздражающе пульсировать через пять минут. Пришлось всё менять на специализированные модели.
Расчет стоимости работ и материалов
Считаю затраты на обновление освещения в одной комнате.
| Статья расходов | Кол-во | Цена (средняя) | |
|---|---|---|---|
| Диммируемые лампы | 5 шт | 350 руб. | 1750 руб. |
| LED-диммер | 1 шт | 1200 руб. | 1200 руб. |
| Расходники (клеммы, изолента) | 1 компл. | 300 руб. | 300 руб. |
| Работа мастера (установка) | 1 усл. | 1500 руб. | 1500 руб. |
| — | — | 4750 руб. | |
| — | — | 3250 руб. |
Экономия при самостоятельном выполнении составляет около 1500 рублей.
Эксплуатация после завершения монтажа
Слежу за состоянием системы в процессе использования. Рекомендую проверять затяжку контактов раз в год, так как медь имеет свойство «течь», и соединение может ослабнуть. Срок службы качественного диммера составляет от 10 до 15 лет. Полноценно эксплуатировать свет можно сразу после завершения всех тестов на отсутствие мерцания.
Современные альтернативы классическому диммеру
Рассматриваю более технологичные способы управления светом:
- Умные системы освещения на протоколах Zigbee или Z-Wave.
- Wi-Fi диммеры с возможностью удаленного управления.
- Управление через смартфон или голосового помощника.
- Сенсорные настенные панели управления.
- Датчики освещенности с автоматической регулировкой яркости.
- Программируемые сценарии освещения (утро/вечер).
- Интеграция в общую систему «Умный дом».
Обычные выключатели проигрывают в комфорте, но выигрывают в абсолютной надежности и низкой цене.
Ответы на частые вопросы
Почему светодиодная лампа мигает при диммировании?
Это происходит из-за несовместимости диммера и драйвера лампы или при попытке опустить яркость ниже минимального порога, который поддерживает устройство.
Можно ли ставить диммер на любую LED лампу?
Нет, только на те, где производитель указал поддержку диммирования. Обычные лампы могут сгореть или работать нестабильно.
Что делать, если лампа не гаснет полностью?
Это особенность многих LED-драйверов. Нужно настроить минимальный порог яркости на самом диммере, если модель это позволяет.
Какой максимальный ток выдерживает стандартный диммер?
Обычно до 2-5 Ампер, но важнее смотреть на суммарную мощность в Ваттах (например, до 300Вт).
Чем отличается триакный диммер от ШИМ?
Триак обрезает синусоиду напряжения, а ШИМ (Широтно-Импульсная Модуляция) быстро включает и выключает ток, что более щадяще для светодиодов.
Можно ли подключить несколько ламп к одному диммеру?
Да, если их общая мощность не превышает максимально допустимую нагрузку диммера.
Как понять, что лампа поддерживает диммирование?
На упаковке или цоколе должен быть символ диммера или надпись «Dimmable».
Нужен ли отдельный нулевой провод для диммера?
Большинство стандартных настенных диммеров работают по фазе, но «умным» Wi-Fi моделям часто требуется ноль для питания собственного модуля.
