Как выбрать блок питания для светодиодной ленты

Монтаж светодиодной подсветки часто начинается с покупки красивой ленты, но именно неправильный выбор блока питания приводит к перегоранию диодов или даже короткому замыканию. Ошибка в расчетах может стоить от 1 500 до 7 000 рублей за замену сгоревшего оборудования и переделку проводки. Грамотный выбор блока питания для светодиодов гарантирует, что свет не будет мерцать, а устройство прослужит годы без потери яркости.

Назначение и принцип работы преобразователей

Блок питания работает как посредник между розеткой и светодиодами. Он преобразует переменный ток из сети 220В в постоянный ток низкого напряжения. Светодиоды крайне чувствительны к скачкам напряжения, поэтому обычный трансформатор здесь не подойдет. В большинстве случаев используются импульсные преобразователи. Они компактны, имеют высокий КПД и стабильно держат выходной вольтаж. Я заметил, что качественные импульсные БП почти не греются при умеренной нагрузке.

Ключевые параметры при подборе оборудования

Первое, на что смотрю я — это выходное напряжение. Оно должно строго совпадать с напряжением ленты: 12В или 24В. Если подать 24В на ленту 12В, диоды сгорят мгновенно. Далее идет мощность, которая измеряется в Ваттах (Вт). Она определяет, какой максимальный объем света сможет «прокачать» блок. Сила тока (Амперы) напрямую связана с мощностью. Чем больше ампер выдает БП, тем более длинную ленту можно подключить к одному источнику. Я всегда проверяю эти данные на этикетке перед покупкой.

Точный расчет мощности с запасом

Для расчета использую простую формулу: Мощность ленты на метр умножается на общую длину. Но есть важный нюанс. Никогда не берите блок «впритык». Я однажды решил сэкономить и взял БП ровно по расчету. Через две недели он начал противно пищать, а потом просто сгорел от перегрева. Обязательно добавляйте запас мощности 20–30%. Это снижает нагрузку на компоненты и продлевает срок службы всего освещения.

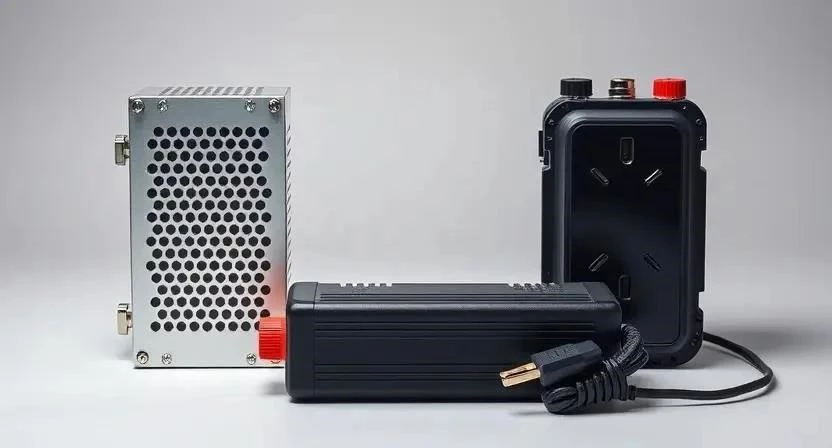

Разновидности корпусов и стандарты IP-защиты

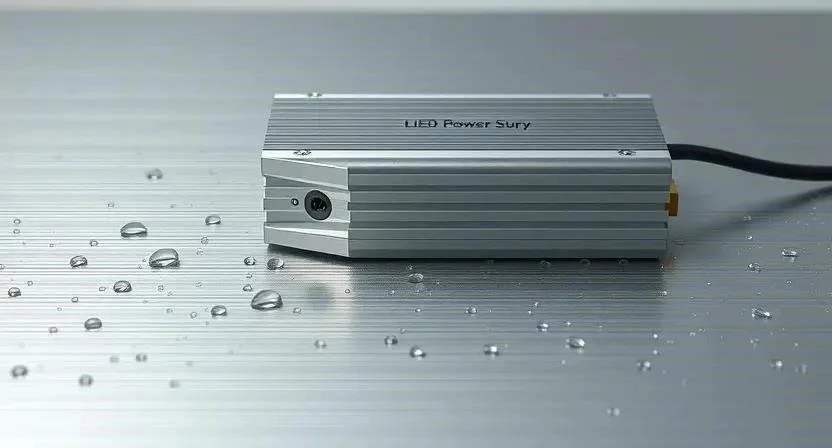

Корпус выбирают исходя из места установки. Открытые блоки с перфорацией отлично подходят для вентилируемых ниш. Герметичные варианты незаменимы в ванной или на улице. Степень защиты IP показывает, насколько устройство защищено от пыли и воды. Я ставил открытый блок в глухую нишу без вентиляции. Через месяц заметил, что лента стала светить тусклее, потому что БП перегрелся и ушел в защиту.

Подбор блока под конкретный вид ленты

Разные ленты требуют разного подхода. Для RGB-лент важно, чтобы БП выдавал стабильный ток, так как контроллер постоянно меняет цвета. В случае с мощными лентами (от 15 Вт/м) я рекомендую использовать блоки на 24В — это уменьшает падение напряжения в конце линии. Чтобы не ошибиться, учитывайте следующие характеристики:

• Мощность на один погонный метр (Вт/м).
• Общая длина подключаемого отрезка.
• Тип диодов (SMD 3528, 5050, 2835).
• Цветовая схема (одноцветная, RGB, RGBW).
• Напряжение питания (12В или 24В).
• Наличие диммера или контроллера в цепи.
• Способ монтажа (в профиль или на поверхность).
• Требования к габаритам корпуса БП.

Системы защиты и стабилизация

Надежный блок питания должен уметь «выживать» в сложных условиях. Защита от короткого замыкания предотвратит пожар, если провод перетрется. Защита от перегрузки просто отключит питание при превышении мощности. Стабилизация напряжения важна, чтобы яркость света не «плавала» при изменении напряжения в городской сети. Я всегда ищу в характеристиках упоминание защиты от перегрева — это критично для блоков, спрятанных за гипсокартоном.

Бренды и ценовые категории

Рынок делится на три сегмента. Бюджетные китайские БП (без бренда) часто завышают мощность на этикетке. Средний сегмент предлагает оптимальный баланс цены и качества. Премиум-бренды (например, Mean Well) служат десятилетиями и имеют честные характеристики. Я рекомендую не экономить на БП, так как это «сердце» всей системы освещения.

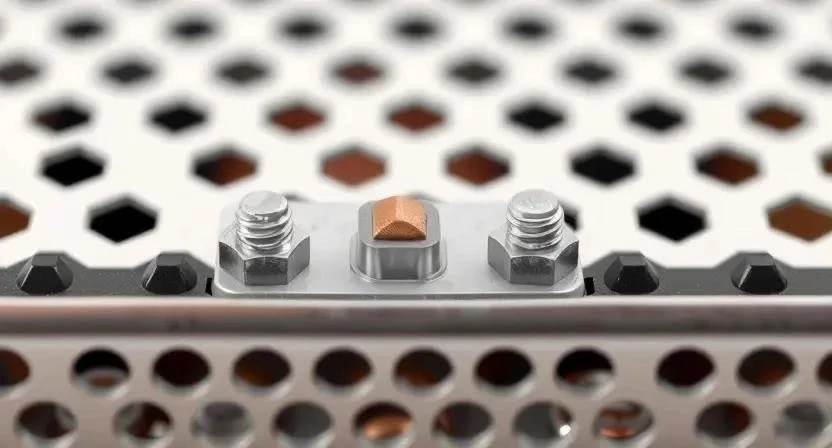

Монтаж и подключение к ленте

Процесс подключения требует аккуратности. Важно правильно подобрать сечение провода, чтобы он не грелся и не было потерь напряжения. Для линий до 5 метров обычно хватает меди сечением 0.75 мм², для более длинных — 1.5 мм². Я всегда использую наконечники для проводов, чтобы контакт в клеммах не разболтался со временем.

Необходимые инструменты и материалы:

• Мультиметр для проверки напряжения.
• Стриппер или нож для зачистки изоляции.
• Отвертка с тонким жалом.
• Медный многожильный провод.
• Термоусадочные трубки.
• Концевые наконечники (НШВИ).
• Изолента или клеммники Wago.

1. Рассчитайте общую мощность ленты и выберите БП с запасом 20% (10 мин).
2. Подготовьте место установки с учетом вентиляции (5 мин).
3. Зачистите концы проводов питания и выходных линий (5 мин).
4. Подключите фазу (L) и ноль (N) к входным клеммам БП (15 мин).
5. Соедините плюс (+) и минус (-) БП с соответствующими контактами ленты (15 мин).
6. Изолируйте все соединения термоусадкой или клеммниками (10 мин).
7. Проверьте напряжение мультиметром перед включением в сеть (5 мин).

Меры безопасности: Все работы проводите строго при выключенном электричестве. Используйте диэлектрические перчатки. Не допускайте попадания влаги на открытые контакты БП. При работе с химией (герметики) обеспечьте проветривание.

Типичные ошибки при установке

Новички часто совершают одни и те же промахи, которые приводят к поломке системы. Самое опасное — путать полярность. Если перепутать плюс с минусом, лента просто не загорится, но в некоторых случаях может выйти из строя контроллер.

1. Использование БП с мощностью впритык без запаса.
2. Установка мощного блока в закрытый короб без притока воздуха.
3. Подключение ленты 12В к блоку на 24В.
4. Использование слишком тонких проводов на длинных участках.
5. Игнорирование индекса IP при установке в ванной или на улице.

Сравнение типов блоков питания

Выбор между герметичным и открытым блоком зависит от условий. Ультратонкие БП удобны тем, что помещаются прямо в алюминиевый профиль, но они сильнее греются и имеют меньший ресурс. Я предпочитаю ставить полноценный перфорированный блок в доступном месте, чтобы в случае чего его можно было легко заменить.

Ответы на частые вопросы

Можно ли подключать несколько лент к одному БП?
Да, если суммарная мощность всех лент не превышает мощность блока с учетом запаса 20%.

Почему блок питания пищит?
Обычно это признак перегрузки или использования дешевых конденсаторов. Если писк появился внезапно — проверьте нагрузку.

Что будет, если взять БП большей мощности, чем нужно?
Ничего плохого. Блок будет работать в облегченном режиме, меньше греться и прослужит дольше. Лента возьмет столько тока, сколько ей нужно.

Нужен ли отдельный заземляющий провод?
Для металлических корпусов БП заземление обязательно в целях безопасности.

Как понять, что БП вышел из строя?
Лента либо не горит, либо свет сильно мерцает, либо яркость заметно упала по всей длине.

Можно ли использовать БП от другого устройства?
Только если совпадают напряжение (В) и сила тока (А) не ниже требуемой. Но лучше использовать специализированные LED-блоки.

Чем отличается 12В от 24В?
При 24В ток в два раза меньше, что позволяет использовать более тонкие провода и уменьшает потерю яркости на длинных участках.
