Как выбрать блок питания для светодиодов

Подбор блока питания для светодиодов определяет, сколько прослужит светильник и насколько комфортным будет свет в помещении. Стоимость качественного компонента варьируется от 400 до 2500 рублей, а время его установки обычно не превышает 40 минут. Правильно понять, как выбрать драйвер для светильника, значит обеспечить стабильную работу полупроводников и избежать их преждевременного выгорания. Разберем все технические нюансы подбора.

Почему драйвер считается сердцем освещения

Правильный подбор этого узла напрямую влияет на срок службы диодов и здоровье ваших глаз. Если устройство работает нестабильно, возникают микромерцания, которые незаметны глазу, но вызывают быструю утомляемость и головную боль. Я часто сталкивался с ситуациями, когда дорогие светодиодные модули выходили из строя через месяц из-за экономии на блоке питания. Надежный компонент сглаживает скачки напряжения в сети, защищая чувствительные кристаллы от перегорания.

Что представляет собой светодиодный драйвер

Светодиодный драйвер представляет собой специализированный импульсный источник питания. Его главное отличие от обычного блока питания заключается в функции стабилизации тока. Полупроводники крайне чувствительны к изменению силы тока: даже небольшое отклонение может привести к перегреву или выходу из строя. Драйвер поддерживает постоянный ток независимо от колебаний входного напряжения, что гарантирует стабильный световой поток.

Классификация и основные типы устройств

Разделим все модели по нескольким ключевым признакам. По типу питания они бывают AC/DC (переменный ток на входе, постоянный на выходе). По способу стабилизации выделяют устройства с постоянным током (CC) и постоянным напряжением (CV). Существуют также диммируемые модели, позволяющие плавно менять яркость света, и стандартные недиммируемые варианты.

Разбор ключевых технических параметров

Внимательно изучаем маркировку на корпусе перед покупкой. Выходной ток (мА) должен строго соответствовать требованиям светодиодной ленты или модуля. Диапазон выходного напряжения (В) показывает, в каких пределах устройство может поддерживать заданный ток. Мощность (Вт) определяет общую производительность. Коэффициент мощности (cos φ) и КПД говорят об энергоэффективности, а уровень пульсаций должен быть минимальным для комфорта зрения.

Где используются разные типы драйверов

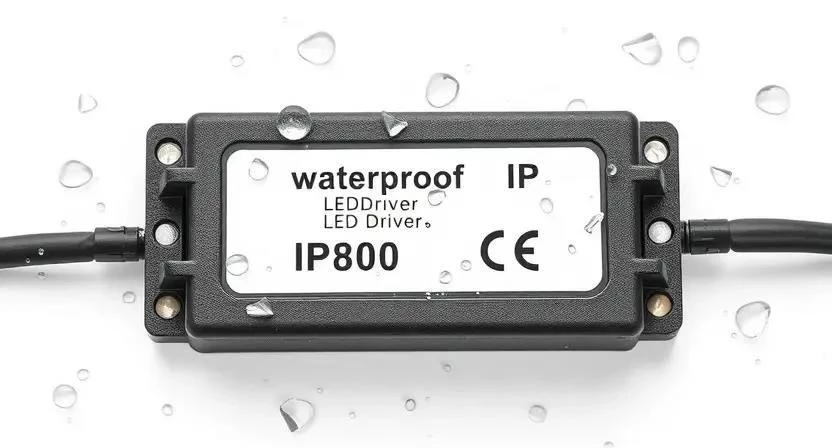

Применять такие устройства можно в самых разных условиях. В интерьерном освещении ценятся компактные модели с высокой степенью защиты от помех. Для уличных фонарей обязателен алюминиевый корпус и высокая степень IP для защиты от осадков. Промышленные прожекторы требуют мощных стабилизаторов с отличным теплоотводом. Важно помнить об ограничениях: драйвер с постоянным током нельзя подключать к ленте, рассчитанной на постоянное напряжение, иначе она мгновенно сгорит.

Правила установки и подключения

Монтаж начинаем с полной обесточки линии. Я однажды перепутал плюс с минусом при подключении, и светодиоды просто не зажглись — к счастью, в том блоке была защита от переполярности. Всегда используйте мультиметр для проверки выходного напряжения перед окончательным соединением с модулями. Крепите устройство так, чтобы оставалось пространство для циркуляции воздуха, иначе перегрев сократит ресурс конденсаторов.

Необходимый набор инструментов:

• Мультиметр цифровой
• Стриппер для зачистки изоляции
• Отвертки (крестовая и плоская)
• Термоусадочные трубки
• Паяльник с тонким жалом
• Кабельные стяжки нейлоновые
• Бокорезы или кусачки
• Индикаторная отвертка
• Изолента ПВХ

Пошаговая инструкция по монтажу:

1. Отключение электропитания на щитке (1 мин).
2. Проверка полярности выходных проводов мультиметром (2 мин).
3. Подключение входных проводов 220В с соблюдением фазировки (5 мин).
4. Соединение выходных контактов с LED-модулем через клеммники (5 мин).
5. Изоляция всех соединений термоусадкой или качественной изолентой (5 мин).
6. Фиксация драйвера в корпусе светильника с помощью саморезов (10 мин).
7. Проверка надежности крепления проводов, чтобы они не перетирались о корпус (3 мин).
8. Подача питания и тестирование работы (2 мин).
9. Проверка температуры корпуса через 15 минут работы (15 мин).
10. Закрытие защитного кожуха светильника (2 мин).

Меры безопасности: Работайте только в диэлектрических перчатках. При использовании паяльника обеспечьте проветривание помещения. Категорически запрещено подключать устройство к сети до проверки всех соединений на короткое замыкание.

Методика расчета мощности

Расчет параметров требует точности, так как ошибка в 10% может привести к перегреву. Я всегда рекомендую брать запас по мощности в 15-20%. Для последовательного соединения напряжение каждого диода суммируется, а ток остается неизменным. При параллельном соединении ток суммируется, а напряжение остается равным напряжению одного плеча.

Правила расчета:

1. Определите количество светодиодов в цепи.
2. Узнайте рабочее напряжение одного диода (обычно 3В или 6В).
3. Перемножьте напряжение диода на их количество (для последовательной цепи).
4. Установите необходимый ток (например, 350мА или 700мА).
5. Рассчитайте общую мощность по формуле: P = I * V.
6. Добавьте 20% запаса мощности для стабильной работы.

Я считал мощность по заниженным данным из дешевой инструкции, в итоге драйвер грелся как утюг. Теперь я всегда перепроверяю спецификации диодов через мультиметр.

Обзор брендов и ценовых сегментов

Рынок наполнен предложениями разного уровня. Премиальный сегмент (Mean Well, Philips) предлагает устройства с идеальной стабилизацией и гарантией до 5 лет. Средний сегмент включает проверенные китайские бренды, которые подходят для большинства домашних задач. Бюджетный вариант — безымянные блоки, где часто экономят на конденсаторах. Страна производства сейчас значит меньше, чем конкретная серия компонентов внутри платы.

Преимущества и недостатки разных моделей

Качественный компонент дает уверенность в результате и комфорт при эксплуатации.

Плюсы надежных драйверов:

• Полное отсутствие видимого мерцания.
• Высокий КПД и минимальный нагрев.
• Встроенная защита от короткого замыкания.
• Гальваническая развязка для безопасности.
• Стабильная работа при скачках напряжения.
• Длительный ресурс работы конденсаторов.
• Точное соответствие заявленным характеристикам.
• Низкий уровень электромагнитных помех.

Минусы дешевых моделей:

• Сильный нагрев корпуса при нагрузке.
• Высокий коэффициент пульсации света.
• Отсутствие защиты от перегрузок.
• Быстрая деградация электролитических конденсаторов.
• Свист или писк при работе (дроссели).
• Заниженные характеристики на этикетке.
• Риск возгорания при скачке напряжения.
• Короткий срок службы (от 6 месяцев).

Отличия драйверов от трансформаторов

Сравним современные решения с классическими методами питания. Трансформаторы слишком громоздки и имеют низкий КПД. Импульсные блоки питания универсальнее, но не всегда стабилизируют ток так точно, как специализированные драйверы.

Стоимость и советы по покупке

Цены зависят от мощности и степени защиты. Бюджетные варианты стоят 200-500 рублей, средние — 600-1500 рублей, премиум-класса — от 2000 рублей. Я купил дешевый китайский аналог известного бренда, который сгорел через неделю из-за дешевых конденсаторов. Чтобы не попасть на подделку, проверяйте качество печати на этикетке и вес устройства — оригиналы обычно тяжелее за счет качественных катушек индуктивности.

Ответы на популярные вопросы

Можно ли использовать драйвер большей мощности?
Если речь о токе (мА), то нет — ток должен строго совпадать. Если речь о диапазоне напряжения, то драйвер должен покрывать суммарное напряжение ваших диодов.

Почему мигает светодиодный светильник?
Это признак либо выхода из строя конденсатора в драйвере, либо использования дешевого блока с высоким коэффициентом пульсации.

Как проверить драйвер мультиметром?
Переключите прибор в режим измерения постоянного напряжения (DC). Подключите щупы к выходу драйвера и сравните полученное значение с указанным на корпусе.

Сколько служит качественный драйвер?
При правильном теплоотводе и стабильном питании ресурс составляет от 30 000 до 50 000 часов работы.
