Организация наружного освещения участка требует точного расчета электрических нагрузок и соблюдения норм безопасности. Обычно такие работы занимают от 2 до 4 дней в зависимости от периметра забора. Стоимость материалов для базовой системы начинается от 10 000 рублей. Чтобы понять, как установить уличные фонари на заборе и столбах, нужно детально проработать схему прокладки кабеля и выбрать влагостойкое оборудование. Правильный подход гарантирует работу системы даже в сильные морозы и ливни.
Особенности подготовки к электромонтажу
Я всегда начинаю с оценки своих навыков в электрике, так как работа с напряжением 220В не прощает ошибок. Монтаж требует умения пользоваться мультиметром и понимания принципов заземления. Оптимальный сезон для прокладки кабеля — поздняя весна или лето, когда почва максимально податлива и нет риска замерзания воды в траншеях. Я рекомендую выделить на весь процесс полноценные выходные, чтобы не оставлять открытые провода на участке.
Подбор необходимых материалов
Для надежной работы системы я использую только специализированные компоненты с высокой степенью защиты. Кабель должен быть устойчив к перепадам температур и влаге. Для защиты линии от механических повреждений обязательно применяется гофра.
- Светильники с защитой IP65 и выше.
- Кабель ВВГнг 3х1.5 или 3х2.5 (в зависимости от нагрузки).
- Гофрированная труба ПНД для прокладки в земле.
- Распределительные коробки с герметичными уплотнителями.
- Автомат защиты на 10А или 16А для электрощита.
- Кронштейны для крепления фонарей к столбам.
- Кабельные стяжки и изолента.
- Силиконовый герметик для стыков.
- Монтажная лента для фиксации провода.
| Материал | Расход на 1 фонарь (средний) | Ориентировочная цена | Применение |
|---|---|---|---|
| Светильник LED IP65 | 1 шт. | 1 500 – 5 000 руб. | Основной источник света |
| Кабель ВВГнг 3х1.5 | 5 – 10 метров | 60 – 90 руб./м | Передача питания |
| Гофра ПНД 20мм | 5 – 10 метров | 20 – 40 руб./м | Защита кабеля в грунте |
| Коробка распределительная | 1 шт. | 150 – 300 руб. | Соединение проводов |
| Автомат защиты | 1 шт. на линию | 300 – 700 руб. | Безопасность сети |
Инструментарий для установки
Правильный инструмент ускоряет процесс и исключает брак. Я заметил, что использование качественного стриппера для зачистки проводов экономит массу времени и предотвращает повреждение жил кабеля. Если у вас нет дорогого перфоратора, его проще взять в аренду на сутки, чем покупать бюджетную модель, которая сгорит на бетонных столбах.
- Перфоратор — для сверления отверстий в бетоне или металле.
- Шуруповерт — для монтажа креплений и светильников.
- Стриппер — для быстрой и чистой зачистки изоляции.
- Мультиметр — для проверки напряжения и целостности цепи.
- Лопата (штыковая) — для рытья траншеи.
- Уровень — для ровной установки столбиков и фонарей.
- Рулетка — для точной разметки точек установки.
| Инструмент | Назначение | Статус | Примерная стоимость аренды/покупки |
|---|---|---|---|
| Перфоратор | Сверление столбов | Обязательно | 500 руб./сутки |
| Мультиметр | Проверка тока | Обязательно | 1 200 руб. |
| Стриппер | Зачистка кабеля | Желательно | 600 руб. |
| Шуруповерт | Сборка конструкций | Обязательно | 2 500 руб. |
| Лопата | Земляные работы | Обязательно | 800 руб. |
Организация пространства перед началом работ
Сначала я очищаю всю территорию вдоль забора от высокой травы, камней и строительного мусора. Это позволяет видеть реальный рельеф почвы и точно проложить линию траншеи. Разметка точек установки фонарей производится с помощью колышков и бечевки. Особое внимание я уделяю защите декоративных растений и садовых дорожек — накрываю их плотным полиэтиленом или оргалитом, чтобы земля из траншеи не испортила ландшафт.
Подготовка поверхностей и грунта
Столбы забора очищаются от пыли и ржавчины с помощью металлической щетки. Я сверлю отверстия под крепления строго по уровню, чтобы фонари не смотрели в разные стороны. Копка траншеи выполняется на глубину не менее 70 см, чтобы кабель не пострадал при промерзании почвы. Помню, как я однажды проложил провод на 40 см, и после первой зимы изоляция треснула из-за пучения грунта. Места примыкания кабеля к столбам обрабатываются грунтовкой для лучшей адгезии герметика.
Пошаговый процесс монтажа освещения
- Составление схемы размещения (2-3 часа). Рисую план участка, отмечаю точки установки светильников и путь прокладки кабеля от щитка.

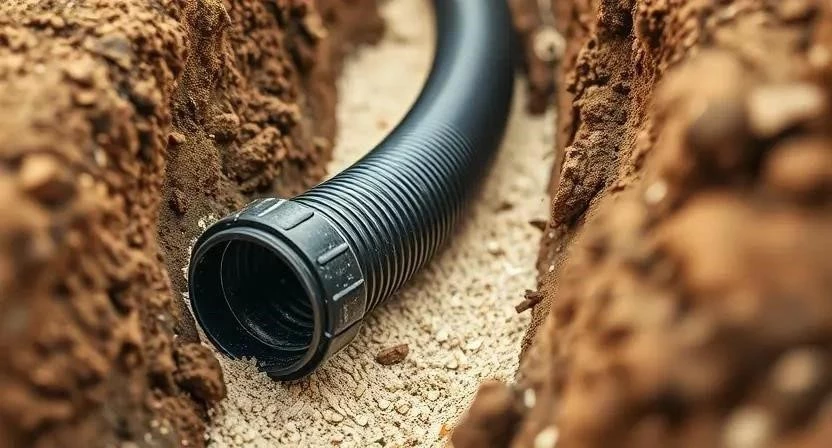

- Копка траншеи (4-8 часов). Выкапываю канаву глубиной 70 см. Дно выравниваю, убирая острые камни.
- Укладка гофры и кабеля (3-5 часов). Протягиваю кабель ВВГнг через гофротрубу ПНД. Оставляю запас провода по 50 см у каждого столба.

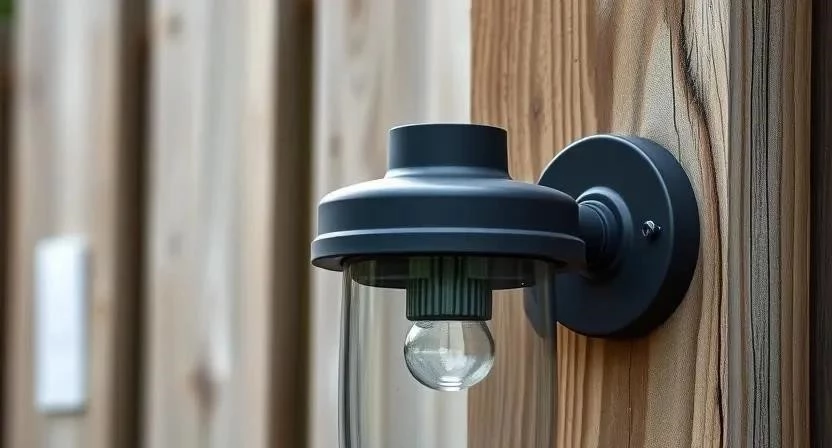

- Установка креплений на забор (3-4 часа). Монтирую кронштейны на столбы, используя дюбель-гвозди или саморезы по металлу.
- Монтаж распределительных коробок (2-3 часа). Устанавливаю герметичные коробки в нижней части столбов или в грунте (в специальных стаканах).
- Подключение светильников (3-5 часов). Соединяю провода с помощью клемм WAGO. Тщательно затягиваю все соединения.
- Установка датчиков движения или фотореле (2 часа). Монтирую датчики в местах с наибольшим обзором, настраиваю время задержки света.
- Подключение к общему щитку (1-2 часа). Устанавливаю отдельный автомат защиты и подключаю линию освещения.
- Тестирование системы (1 час). Включаю питание, проверяю работу каждого фонаря и срабатывание датчиков.
- Засыпка траншеи (3-5 часов). Сначала засыпаю 10 см песка, затем основной грунт, после чего реставрирую газон.
Технические нюансы и нормы
Я строго придерживаюсь норм ПУЭ (Правила устройства электроустановок). Главное требование — полная герметичность всех соединений. Для этого использую силиконовый герметик в местах ввода кабеля в светильник. Важно определиться с напряжением: 220В проще в монтаже, но 12В (с трансформатором) гораздо безопаснее для сада. При монтаже в мороз использую только морозостойкий кабель, иначе изоляция станет хрупкой и лопнет при изгибе.
Типичные ошибки при установке
- Использование кабеля ПВС. Этот провод предназначен для бытовых приборов, а не для земли; он быстро гниет.
- Отсутствие заземления. Без него любой пробой на корпус металлического забора может привести к удару током.
- Мелкая траншея. Глубина менее 60 см ведет к повреждению кабеля при сезонном движении почвы.
- Неправильная мощность ламп. Слишком мощные прожекторы слепят прохожих, а слишком слабые не освещают дорогу.
- Экономия на IP-защите. Светильники с IP44 быстро выходят из строя из-за конденсата и дождя.
Расчет затрат на освещение
Сам я предпочитаю делать монтаж своими руками, так как это позволяет сэкономить на оплате труда около 30-50% от общей сметы. Однако найм профессионалов гарантирует соблюдение всех электротехнических норм и дает гарантию на работу.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (базовый набор) | 12 000 | 12 000 | 0 |
| Работа по копке и монтажу | 0 | 8 000 – 15 000 | 8 000 – 15 000 |
| Подключение к щитку | 0 | 2 000 – 4 000 | 2 000 – 4 000 |
| Расходники (крепеж, герметик) | 1 000 | 1 000 | 0 |
| 13 000 | 23 000 – 32 000 | 10 000 – 19 000 |
Обслуживание готовой системы
Раз в год, обычно осенью, я провожу ревизию контактов в распределительных коробках. Очищаю плафоны фонарей от пыли, паутины и остатков насекомых с помощью мягкой тряпки и мыльного раствора. Светодиодные лампы служат долго, но если одна перегорает, заменяю её сразу, чтобы не нарушать равномерность освещения. Срок эксплуатации качественной системы при правильном монтаже составляет 10-15 лет.
Альтернативные способы освещения
Если нет возможности копать траншеи, можно рассмотреть солнечные фонари. Они не требуют кабелей, но их яркость значительно ниже, а аккумуляторы нужно менять каждые 2-3 года. Беспроводные системы с радиопереключателями удобны, но требуют установки ретрансляторов. Для временного или декоративного освещения я рекомендую использовать уличные гирлянды с защитой IP65 — их можно просто натянуть между столбами без глубокого монтажа.
Ответы на частые вопросы
Какую IP-защиту выбрать? Для уличного света минимум — IP44, но я советую IP65, чтобы вода не попадала внутрь даже при сильном косом дожде.
Можно ли использовать кабель ПВС? Категорически нет. Он не предназначен для прокладки в земле и быстро разрушается.
Как настроить датчик движения? На корпусе обычно есть два регулятора: LUX (чувствительность к свету) и TIME (время работы лампы). Настраивайте их вечером, когда на улице уже сумерки.
Как защитить провод от грызунов? Только использование ПНД-гофры или стальных труб. Мыши легко перегрызают даже толстую изоляцию ВВГнг.
Какой автомат ставить на линию? Обычно достаточно автомата на 10А. Этого хватит для большинства светодиодных систем и обеспечит защиту от перегрузок.
