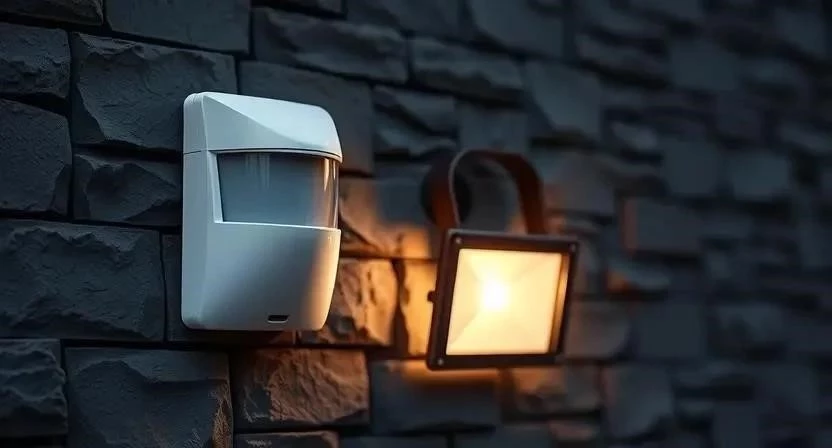

Организация освещения двора с датчиком движения позволяет полностью автоматизировать свет и повысить безопасность участка. Обычно такая задача занимает от 2 до 5 часов времени в зависимости от сложности прокладки кабеля. Стоимость базового комплекта оборудования начинается от 1500 рублей, но может вырасти при использовании профессиональных прожекторов. Правильно подобранные датчики движения для уличного освещения избавляют от необходимости вручную щелкать выключателем при каждом выходе из дома.
Особенности электромонтажа перед стартом
Работа с электричеством требует базовых навыков и осторожности. Я всегда проверяю отсутствие напряжения мультиметром, прежде чем касаться проводов. Сложность монтажа оценивается как средняя: вам не нужно быть дипломированным инженером, но понимание того, где фаза, а где ноль, обязательно. Основное время уйдет на штробление стен или прокладку гофры. Лучше всего производить монтаж в сухую погоду, чтобы избежать попадания влаги в открытые кабельные каналы.
Подбор необходимых материалов
Для одной точки освещения потребуется определенный набор компонентов. Я рекомендую брать кабель с запасом в 10-15%, чтобы не пришлось делать соединительные муфты, которые часто становятся слабым местом.
- Инфракрасный или микроволновый датчик движения (1 шт.)
- Светодиодный прожектор или уличный светильник (1 шт.)
- Кабель ВВГнг 3х1.5 (расход зависит от длины трассы, в среднем 10-20 м)
- Монтажная коробка с IP-защитой IP65 (1 шт.)
- Дюбель-гвозди 6х40 мм (10-15 шт.)
- Силиконовый герметик прозрачный (1 туба)
- Клеммники Wago для надежного соединения (5-8 шт.)
- Гофрированная труба ПВХ для защиты кабеля (по длине трассы)
| Материал | Количество | Расход на точку | Средняя цена | |
|---|---|---|---|---|
| Датчик движения (PIR) | 1 шт. | 1 шт. | 800 руб. | 800 руб. |
| Светодиодный прожектор | 1 шт. | 1 шт. | 1200 руб. | 1200 руб. |
| Кабель ВВГнг 3х1.5 | 15 м | 15 м | 60 руб./м | 900 руб. |
| Монтажная коробка IP65 | 1 шт. | 1 шт. | 300 руб. | 300 руб. |
| Расходники (дюбели, герметик) | 1 компл. | 1 компл. | 500 руб. | 500 руб. |

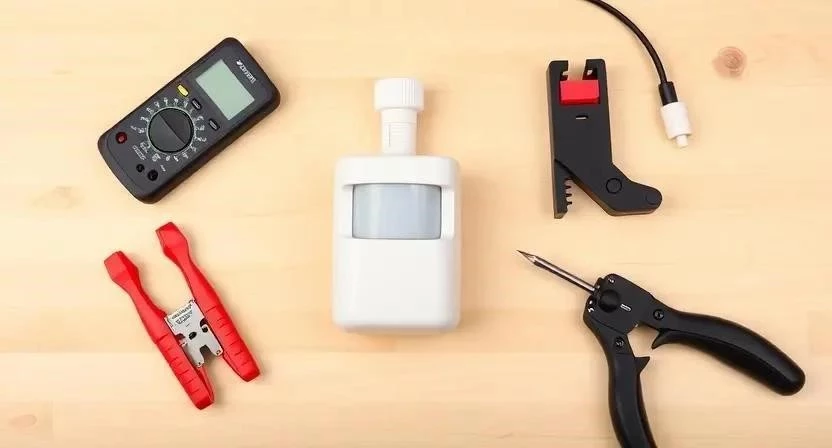

Инструментарий для установки
Использовать дешевый инструмент опасно и неудобно. Для качественного электромонтажа я собираю проверенный набор. Некоторые позиции, например перфоратор, можно взять в аренду на сутки, если нет своего.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Перфоратор | Сверление отверстий в бетоне/кирпиче | Обязательно | 4500 руб. |
| Мультиметр | Проверка напряжения и целостности цепи | Обязательно | 1200 руб. |
| Стриппер | Быстрое снятие изоляции с кабеля | Желательно | 700 руб. |
| Набор отверток | Затяжка клемм и крепление датчика | Обязательно | 1000 руб. |
| Лестница-стремянка | Работа на высоте до 3 метров | Обязательно | 3000 руб. |
Планирование и подготовка зоны монтажа
Сначала я определяю «слепые зоны» двора. Важно, чтобы датчик не смотрел прямо на дорогу, иначе свет будет включаться от каждой проезжающей машины. Очищаю фасад от пыли и старой краски в местах крепления. Трассы прокладки кабеля планирую так, чтобы они были максимально скрыты или защищены гофрой от ультрафиолета и механических повреждений.
Работа с поверхностью и установка коробок
Стену очищаю жесткой щеткой. Сверлю отверстия под дюбели строго по уровню, чтобы датчик не висел криво. Устанавливаю монтажные коробки, которые защитят соединения от влаги. Вводы кабеля в коробку делаю сверху или сбоку, используя специальные гермовводы. Однажды я пренебрег герметизацией входа кабеля, и после сильного ливня в коробке образовался конденсат, что привело к окислению контактов.
Пошаговый процесс установки
Монтаж освещения с датчиком требует последовательности. Пропускать этапы нельзя, иначе придется все переделывать.

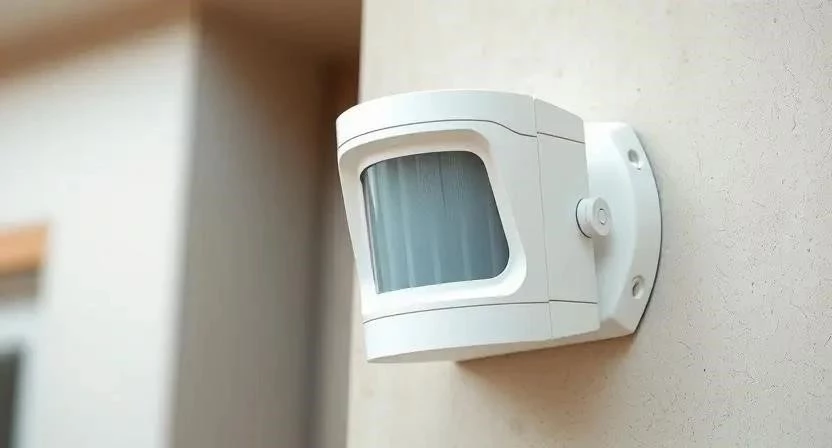

- Выбор места установки: подбираю точку на высоте 2-2.5 метра для максимального охвата (15 мин).
- Подвод питания: прокладываю кабель от распределительного щита к точке монтажа в гофре (60 мин).
- Крепление: прикручиваю основание датчика к поверхности с помощью дюбелей (10 мин).
- Подключение питания: зажимаю фазу (L) и ноль (N) в соответствующих клеммах датчика (15 мин).
- Подключение нагрузки: соединяю выход датчика с фазным проводом прожектора (15 мин).
- Первый запуск: подаю ток и проверяю, загорается ли лампа при движении (5 мин).
- Настройка SENS: регулирую чувствительность, чтобы исключить срабатывание на мелких животных (10 мин).
- Настройка TIME: выставляю время задержки выключения, обычно ставлю 2-3 минуты (10 мин).
- Настройка LUX: калибрую порог освещенности, чтобы свет не включался днем (10 мин).
- Тестирование: прохожу по всем возможным путям захода во двор, корректирую угол наклона (20 мин).
- Герметизация: обрабатываю все стыки и вводы силиконовым герметиком (20 мин).
- Финальный тест: проверяю работу системы в полной темноте (15 мин).

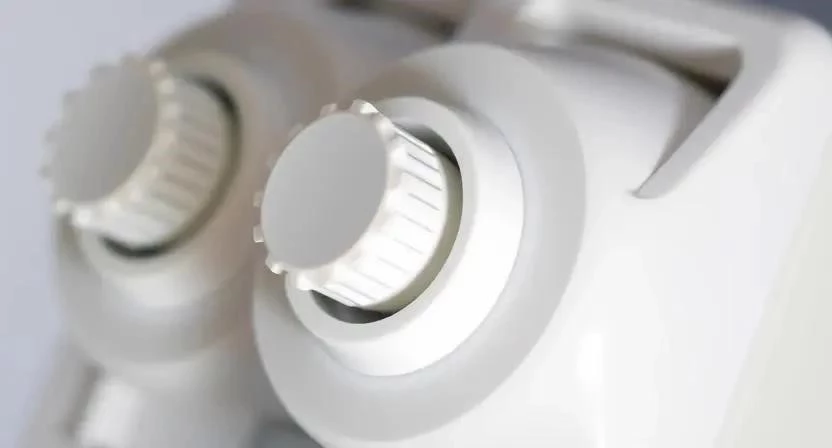

Для правильной настройки используйте эти правила:
- Крутите регуляторы только тонкой отверткой.
- Настраивайте LUX в сумерках для точности.
- SENS выставляйте по минимальному порогу, постепенно увеличивая.
- TIME не ставьте на максимум, чтобы не перегревать LED-драйвер.
- Всегда проверяйте зону срабатывания с разных сторон.
Технические нюансы и эксплуатация
Температура сильно влияет на работу инфракрасных сенсоров. В сильный мороз чувствительность может упасть, а в жару датчик может срабатывать на потоки горячего воздуха. Влажность и конденсат — главные враги электроники, поэтому IP-защита должна быть не ниже IP44, а лучше IP65. Светодиодные лампы совместимы с большинством датчиков, но дешевые модели могут мерцать в выключенном состоянии. Силиконовый герметик должен полностью высохнуть (обычно 24 часа), прежде чем устройство будет подвергнуто воздействию дождя.
Типичные ошибки при установке
Часто новички ставят датчик напротив внешнего блока кондиционера. Поток воздуха создает тепловые колебания, и свет включается сам по себе. Также ошибка — установка напротив раскачивающихся веток дерева. Я сам однажды поставил сенсор рядом с высокой сосной, и всю ночь свет вспыхивал от каждого порыва ветра. Нельзя игнорировать индекс IP: обычный комнатный датчик на улице сгорит через месяц. Неправильная фазировка может привести к тому, что лампа будет слабо светиться даже при выключенном датчике.
Расчет стоимости реализации
Цена зависит от того, делаете вы всё сами или нанимаете профи. Самостоятельный монтаж экономит деньги, но требует времени и наличия инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия |
|---|---|---|---|
| Комплект материалов | 3200 | 3200 | 0 |
| Работа по монтажу | 0 | 2500 | 2500 |
| Настройка и пусконаладка | 0 | 500 | 500 |
| 3200 | 6200 | 3000 |
Уход за системой освещения
Раз в полгода я протираю линзу датчика влажной тряпкой. Пыль, паутина и грязь создают «шум» для сенсора, что ведет к ложным срабатываниям. Раз в год полезно подтянуть винтовые клеммы, так как от перепадов температур металл может немного «гулять». Срок службы качественного уличного сенсора составляет от 5 до 10 лет при условии правильной герметизации.
Альтернативные способы автоматизации
Помимо стандартных PIR-датчиков, существуют и другие варианты:
- Микроволновые датчики: видят сквозь тонкие стены и двери, имеют большую зону охвата.
- Ультразвуковые сенсоры: работают по принципу эхолокации, очень чувствительны к движению.
- Умные системы (Zigbee/Wi-Fi): позволяют управлять светом через приложение и настраивать сценарии.
- Фотореле: включают свет просто по наступлению темноты, без учета движения.
- Комбинированные датчики: сочетают в себе PIR и микроволны для исключения ошибок.
- Датчики присутствия: более точные, реагируют даже на минимальное шевеление.
- Системы с видеоаналитикой: свет включается, когда камера распознает человека.
Я пробовал микроволновый датчик в гараже с тонкими стенами, и он срабатывал, когда кто-то просто проходил мимо здания по улице. Это было неудобно, поэтому для фасадов я предпочитаю классический инфракрасный вариант.
Ответы на частые вопросы
Почему датчик срабатывает сам по себе?
Причиной могут быть потоки горячего воздуха, ветки деревьев, насекомые на линзе или слишком высокая чувствительность (SENS).
Можно ли поставить один датчик на несколько ламп?
Да, если суммарная мощность ламп не превышает максимально допустимую нагрузку реле датчика (обычно до 1000-2000 Вт).
Какой радиус действия у уличного датчика?
Стандартный PIR-датчик охватывает зону от 5 до 12 метров с углом обзора 110-180 градусов.
Работает ли датчик через стекло?
Инфракрасные датчики через стекло не работают, так как оно блокирует ИК-излучение. Микроволновые — работают.
Чем отличается датчик движения от датчика освещенности?
Датчик движения реагирует на перемещение объекта, а датчик освещенности (фотореле) — только на уровень света вокруг.
Как настроить, чтобы свет включался только ночью?
Нужно повернуть регулятор LUX в сторону значка «луны» или минимального значения.
Какой IP-стандарт выбрать для улицы?
Оптимальный вариант — IP65. Он обеспечивает полную защиту от пыли и струю воды с любого направления.
Можно ли использовать датчик в помещении?
Да, уличный датчик будет работать внутри, но он может быть избыточен по мощности и габаритам.
