Оснащение клиники или диагностического центра правильным светом — это строгая техническая задача, от которой зависит точность диагноза и безопасность пациента. Стоимость одного профессионального операционного светильника может превышать 500 000 рублей, а полный монтаж освещения в небольшом медцентре занимает от 5 до 10 рабочих дней. Правильно подобранные медицинские светильники и освещение лабораторий исключают ошибки врачей из-за искажения цветов тканей или чрезмерных бликов на инструментах. Грамотный подбор оборудования позволяет соблюсти все требования закона и обеспечить стерильность среды.
Особенности профессионального медицинского освещения
Специализированные приборы кардинально отличаются от бытовых моделей. Главное различие заключается в жестком контроле спектра излучения и гигиеничности материалов. В обычных лампах часто встречается пульсация, которую глаз не видит, но мозг воспринимает, что ведет к быстрой утомляемости хирурга. Медицинские модели работают по принципу максимального приближения к естественному дневному свету.
Я часто сталкивался с тем, что в бюджетных клиниках пытались поставить обычные офисные панели. В итоге врачи жаловались на «серый» оттенок кожи пациентов, что недопустимо при диагностике. Профессиональный свет имеет высокий индекс цветопередачи и специальный корпус, который не впитывает бактерии и выдерживает агрессивную химию.
Общая классификация включает стационарные потолочные системы, мобильные бестеневые лампы, локальные смотровые светильники и бактерицидные облучатели.
Разновидности оборудования для медицины и лабораторий

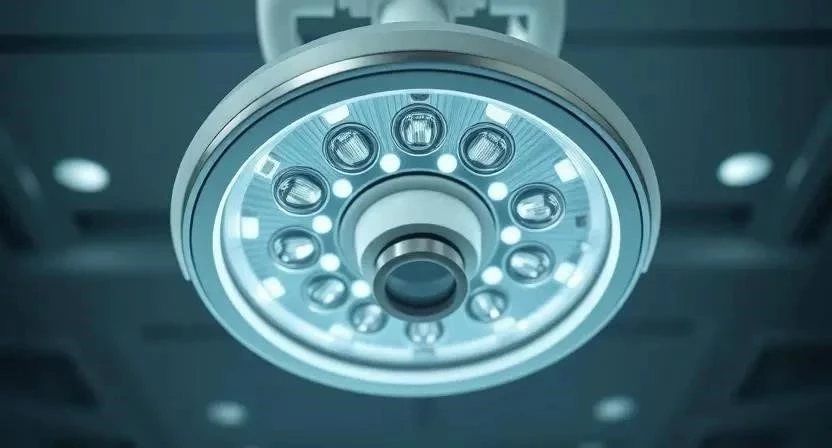

Выбор типа светильника зависит от конкретных задач помещения. Для операционных критически важна функция «бестеневого» освещения, когда свет падает под разными углами, перекрывая препятствия (руки хирурга или инструменты). В чистых помещениях акцент смещается на герметичность корпуса, чтобы пыль не скапливалась внутри прибора.
| Вид светильника | Основное назначение | Ключевая особенность | Типичный пример применения |
|---|---|---|---|
| Операционный | Освещение операционного поля | Бестеневой эффект, высокая яркость | Хирургический блок |
| Смотровой | Локальный осмотр пациента | Гибкий штатив, направленный луч | ЛОР-кабинет, стоматология |
| Для чистых помещений | Общее освещение стерильных зон | Гладкий корпус, класс IP65 | Блок стерилизации, лаборатория |

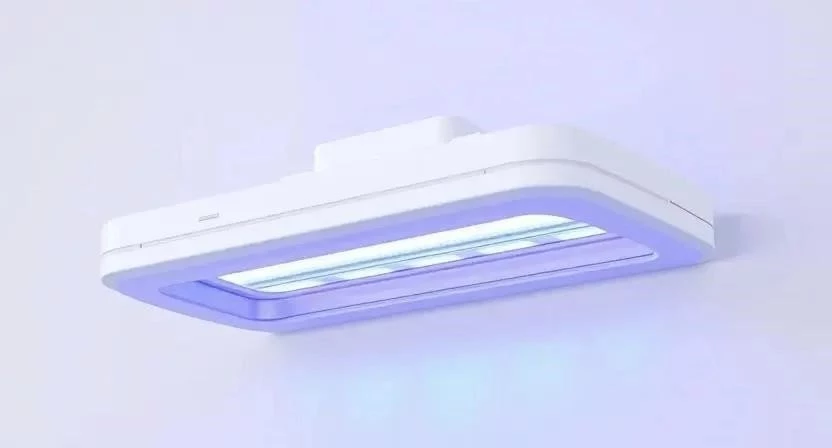

| Бактерицидный (УФ) | Дезинфекция воздуха и поверхностей | Излучение в диапазоне 254 нм | Все медицинские кабинеты |
| Палатный | Общее и дежурное освещение | Мягкий свет, регулировка яркости | Стационарные палаты |
Технические параметры и государственные нормы
Все оборудование должно строго соответствовать СанПиН и ГОСТ. Основным параметром здесь выступает индекс цветопередачи (CRI). Для хирургии он должен быть выше 90, чтобы врач четко видел разницу между веной, артерией и нервом. Коэффициент пульсации не должен превышать 5%, иначе у персонала начнутся головные боли.
Я однажды допустил ошибку, установив в лаборатории светильники с цветовой температурой 4000К вместо 5000К. Лаборанты заметили, что оттенки химических реактивов стали выглядеть иначе, и пришлось переделывать весь проект. Теперь я всегда проверяю соответствие температуры света конкретному назначению кабинета.
| Характеристика | Норма/Значение | Почему это важно |
|---|---|---|
| Индекс цветопередачи (CRI) | Ra > 90 (для операций) | Точное определение цвета тканей |
| Коэффициент пульсации | Менее 5% | Снижение нагрузки на зрение врача |
| Класс защиты (IP) | IP44 — IP65 | Защита от влаги при влажной уборке |
| Цветовая температура | 4000К — 6500К | Поддержание бодрости и концентрации |
| Класс электробезопасности | I или II класс | Предотвращение удара током пациента |
Сферы применения и эксплуатационные требования
Требования к свету меняются от палаты до операционной. В реанимациях используют диммирование, чтобы не раздражать пациентов резким светом. В лабораториях важна равномерность освещения рабочих столов без образования глубоких теней.
Особое внимание уделяется устойчивости к дезинфекции. Корпуса делают из анодированного алюминия или специального медицинского пластика. Обычный пластик от спиртовых растворов и хлорсодержащих средств желтеет и трескается уже через полгода.
В стерильных зонах запрещены любые выступы, зазоры или открытые винты, где может скапливаться органическая пыль. Светильники монтируются заподлицо с потолком, создавая единую гладкую плоскость.
Монтаж и техническое обслуживание
Установка медицинского света требует точности до миллиметра. Я рекомендую начинать с тщательного планирования точек вывода кабеля, так как перенос светильника в стерильной зоне потребует переделки всего потолка.
Необходимые материалы и инструменты:
- Светодиодные панели медицинского назначения
- Кабель ВВГнг-LS (негорючий, с низким дымовыделением)
- Клеммники WAGO для надежного соединения
- Металлические анкеры и дюбели
- Герметик силиконовый медицинский
- Перфоратор с пылесборником
- Лазерный уровень
- Мультиметр для проверки фаз
- Набор диэлектрических отверток
- Стремянка из алюминия
Пошаговая инструкция по установке:
- Разметка точек установки согласно проекту (1-2 часа).
- Прокладка кабельных трасс в гофротрубах (4-6 часов).
- Сверление отверстий под крепления с использованием пылесоса (2-3 часа).
- Монтаж опорных профилей или закладных (3-4 часа).
- Подключение электропитания через распределительные коробки (4 часа).
- Установка корпуса светильника в потолочное отверстие (1 час на ед.).
- Герметизация стыков корпуса и потолка силиконом (2 часа).
- Монтаж рассеивателей и защитных стекол (1 час на ед.).
- Первичный запуск и проверка на отсутствие мерцания (1 час).
- Замер уровня освещенности люксметром (2 часа).
- Финальная дезинфекция корпусов приборов (2 часа).
- Подписание акта ввода в эксплуатацию (1 час).
Для обслуживания важно раз в квартал проверять плотность прилегания рассеивателей. Если в зазор попадет влага при уборке, это приведет к короткому замыканию. Замену светодиодных модулей производят только при падении светового потока ниже 70% от номинала.
Расчет количества осветительных приборов
Количество ламп рассчитывается по формуле: N = (E * S) / (Φ * η), где E — норма освещенности (люкс), S — площадь (м2), Φ — световой поток одной лампы (лм), η — коэффициент использования (обычно 0.6-0.8).
Пример расчета для лаборатории площадью 20 м2 с нормой 500 люкс. Если одна панель дает 3200 лм, то: (500 * 20) / (3200 * 0.7) ≈ 4.46. Округляем до 5 светильников для равномерного распределения.
Правила подбора освещения:
- Определите категорию помещения по СанПиН.
- Измерьте высоту потолков для выбора угла рассеивания.
- Рассчитайте общую площадь рабочих зон.
- Выберите CRI в зависимости от сложности операций.
- Проверьте совместимость с имеющимся электрощитовым оборудованием.
- Учтите коэффициент отражения стен (белые стены увеличивают яркость).
- Заложите запас мощности 10-15% на деградацию светодиодов.
Производители и рыночные сегменты
Рынок делится на три основных сегмента. Премиум-класс занимают немецкие и американские бренды, которые предлагают интегрированные системы с управлением с пульта и идеальной цветопередачей. Средний сегмент представлен качественными российскими заводами, которые делают упор на соответствие ГОСТ и доступность запчастей.
Эконом-сегмент часто предлагает переделанные офисные светильники с «медицинским» названием. Я проверил несколько таких моделей: у них часто завышен CRI в паспорте, а по факту свет «грязный». Для операционных и лабораторий такие варианты использовать нельзя.
Преимущества и недостатки специализированного света
Использование профессионального оборудования — это инвестиция в качество лечения. Однако такие системы требуют более сложного подхода к закупкам и монтажу.
- Высочайшая точность цветопередачи для диагностики.
- Полная безопасность для персонала и пациентов.
- Стойкость к ежедневной агрессивной стерилизации.
- Отсутствие теней в зоне проведения операций.
- Долговечность (срок службы LED до 50 000 часов).
- Снижение утомляемости глаз врачей.
- Полное соответствие государственным проверкам.
- Энергоэффективность современных LED-систем.
К минусам можно отнести высокую стоимость оборудования и необходимость привлечения сертифицированных монтажников. Также некоторые модели имеют громоздкие конструкции, требующие усиления потолочных перекрытий.
Сравнение с бытовыми аналогами
Попытка сэкономить, установив обычные светильники, часто приводит к штрафам от надзорных органов или врачебным ошибкам. Обычный свет не рассчитан на работу в режиме 24/7 при постоянной обработке хлоркой.
| Параметр | Мед. светильник | Обычный светильник | Результат замены |
|---|---|---|---|
| CRI (Цветопередача) | 90 — 98 | 70 — 80 | Искажение цвета тканей |
| Пульсация | < 5% | До 20% | Быстрая утомляемость врача |
| Корпус | Спец. алюминий/пластик | Обычный пластик/сталь | Коррозия от дезрастворов |
| Защита | IP65 (герметично) | IP20 (открыто) | Попадание пыли внутрь |
| Цена | Высокая | Низкая | Экономия в моменте, риск позже |
Стоимость и рекомендации по покупке
Цена зависит от функционала. Простая потолочная панель для палаты обойдется в 3 000 – 7 000 рублей. Профессиональная бестеневая лампа для хирургии стоит от 150 000 до 800 000 рублей. Монтаж одной единицы оборудования мастером стоит от 1 500 до 5 000 рублей в зависимости от сложности.
| Тип оборудования | Бюджетный вариант | Средний сегмент | Премиум |
|---|---|---|---|
| Панель потолочная | 3 000 руб. | 6 000 руб. | 12 000 руб. |
| Смотровой светильник | 15 000 руб. | 40 000 руб. | 110 000 руб. |
| Операционная лампа | 120 000 руб. | 300 000 руб. | 700 000 руб. |
| УФ-облучатель | 8 000 руб. | 15 000 руб. | 35 000 руб. |
При покупке требуйте сертификат соответствия и паспорт изделия. Я заметил, что недобросовестные поставщики часто присылают товар без документов, что делает невозможным прохождение проверки СанПиН.
Мнения специалистов
Игорь С., главный инженер клиники: «Перешли на LED-панели с CRI 95. Затраты окупились за год за счет экономии на электричестве и отсутствия необходимости менять перегоревшие лампы каждые три месяца».
Елена В., врач-лаборант: «Раньше в кабинете были обычные люминесцентные лампы, от которых к вечеру болели глаза. После установки специализированного освещения точность считывания проб по цвету стала выше».
Андрей К., хирург: «Бестеневой свет — это база. Когда свет падает равномерно, я не трачу время на перемещение лампы во время операции, что сокращает время вмешательства на 10-15 минут».
Частые вопросы (FAQ)
1. Можно ли использовать обычные LED-панели в процедурном кабинете?
Не рекомендуется. Они не обладают нужным классом защиты IP и имеют низкий индекс цветопередачи, что может привести к ошибкам при заборе крови.
2. Как часто нужно менять лампы в УФ-светильниках?
Обычно ресурс составляет 8 000 – 9 000 часов. После этого лампа перестает излучать бактерицидный спектр, хотя продолжает светиться синим.
3. Что делать, если свет в операционной «мерцает»?
Это признак неисправности драйвера или пульсации. Нужно немедленно вызвать электрика, так как это вызывает сильный стресс у хирурга.
4. Какой цвет света лучше для палат?
Оптимально 4000К (нейтральный белый). Он не слишком холодный, чтобы не пугать пациентов, и не слишком желтый, чтобы персонал не засыпал.
5. Обязательно ли герметизировать стык светильника с потолком?
Да, в стерильных зонах это обязательно. Любая щель — это место скопления бактерий и путь для проникновения влаги при уборке.
6. Влияет ли высота потолка на выбор светильника?
Да, чем выше потолок, тем более узким должен быть угол луча, чтобы освещенность на рабочей поверхности оставалась в пределах нормы.
7. Как проверить CRI светильника при приемке?
Используйте профессиональный спектрофотометр. Визуально определить разницу между CRI 80 и 90 может только опытный глаз при наличии эталонной цветовой шкалы.
Меры безопасности:
При монтаже обязательно используйте диэлектрический инструмент и отключенные автоматы. При работе с УФ-светильниками категорически запрещено находиться в помещении во время их работы — ультрафиолет вызывает ожоги роговицы и кожи. Все работы на высоте выполняйте с использованием устойчивых лестниц и в касках, если монтаж ведется в строящемся здании.
