Оснащение промышленных объектов системами безопасности начинается с организации видимости при отключении основного электропитания. Монтаж такой системы на среднем предприятии занимает от 5 до 15 рабочих дней. Стоимость реализации проекта зависит от площади, но часто начинается от 40 000 рублей. Правильно настроенное аварийное освещение на предприятии: требования МЧС и ГОСТ по установке позволяют избежать крупных штрафов и обеспечить безопасную эвакуацию людей. Это ответственная инженерная задача.
Нормативная база и государственные стандарты
Безопасность объекта регулируется строгими правилами. Основу составляют ГОСТы, СНиПы и постановления МЧС. Предприятие обязано соблюдать технический регламент, чтобы пройти проверку технадзора. Основной упор делается на бесперебойность работы системы при пожаре. Нарушение этих норм ведет к предписаниям или приостановке деятельности предприятия. Я всегда проверяю актуальность версий документов перед началом проектирования.
Разновидности систем освещения при ЧС
Системы делятся на два основных типа. Эвакуационное освещение подсвечивает пути выхода, знаки и направления. Его задача — вывести людей из здания. Резервное освещение используется в зонах, где внезапная темнота может привести к катастрофе или травмам. Оно позволяет закончить опасные операции или безопасно остановить оборудование. Я часто вижу, как путают эти понятия, что приводит к ошибкам в смете.
| Характеристика | Эвакуационное освещение | Резервное освещение |
|---|---|---|
| Основная цель | Безопасный выход из здания | Предотвращение аварий, работа персонала |
| Область применения | Коридоры, лестницы, выходы | Цеха, электрощитовые, операторские |
| Требования к свету | Освещенность путей эвакуации | Обеспечение видимости рабочего места |
| Обязательные элементы | Знаки «Выход», стрелки | Мощные светильники общего света |
| Приоритет | Скорость покидания помещения | Безопасность технологического процесса |
Технические параметры оборудования
К оборудованию предъявляются жесткие требования. Источники питания должны быть автономными. Обычно это блоки бесперебойного питания (ББП) или централизованные аккумуляторы. Время автономной работы системы при пожаре должно составлять не менее 60 минут для большинства объектов. Уровень освещенности в люксах строго регламентирован. Для путей эвакуации достаточно 1 люкса на уровне пола. Класс защиты IP должен соответствовать среде: для пыльных цехов выбираю IP54 или IP65.
| Тип помещения | Норма освещенности (лк) | Рекомендуемый класс IP | Особенности |
|---|---|---|---|
| Офисные коридоры | 1 лк | IP20 | Стандартные потолки |
| Производственные цеха | 5 лк | IP54 | Защита от пыли |
| Склады с ГСМ | 5 лк | IP65 (взрывозащищенный) | Повышенная безопасность |
| Лестничные марши | 1 лк | IP44 | Освещение каждой ступени |
| Электрощитовые | 5-10 лк | IP20 | Работа с оборудованием |
Комплектация системы и материалы

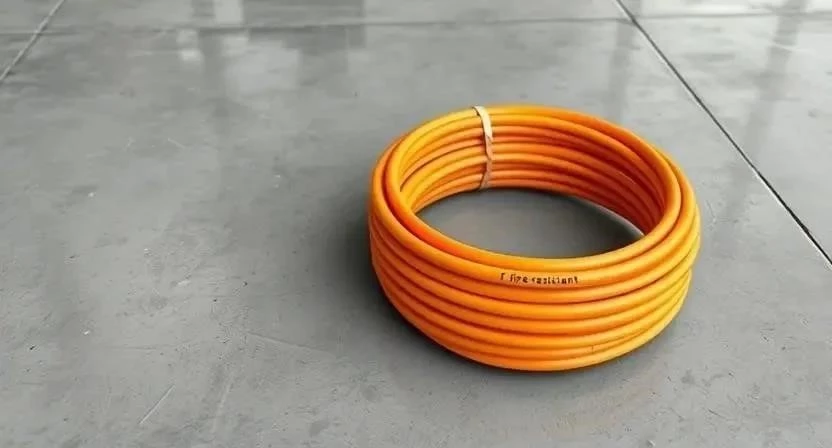

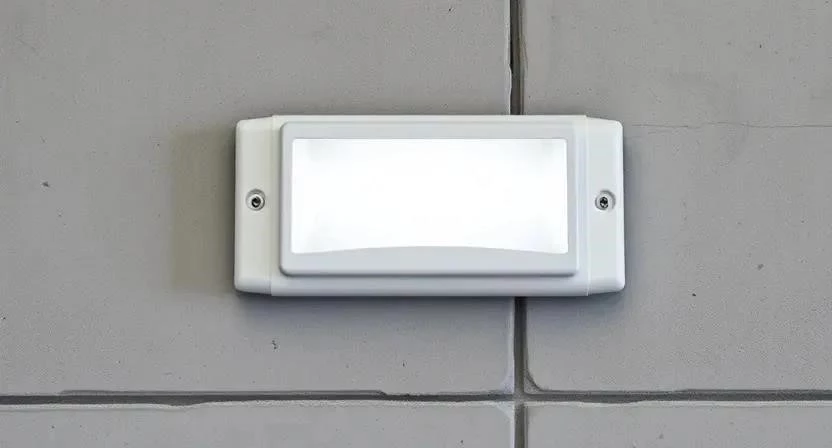

Для монтажа требуются специализированные компоненты. Самое важное — использовать огнестойкий кабель. Обычная ПВХ-изоляция плавится за считанные минуты, что делает систему бесполезной. Я рекомендую кабели с индексом FR (Fire Resistant). Также необходимы качественные светодиодные светильники с встроенными АКБ.
- Светильники аварийные (с АКБ или без)
- Кабель огнестойкий (например, ВВГнг-FRLS)
- Блоки бесперебойного питания (ББП)
- Гофротруба негорючая или металлический лоток
- Дюбель-хомуты и крепежные стяжки
- Распределительные коробки из самозатухающего пластика
- Клеммники WAGO для быстрого соединения
- Маркировочные бирки для кабельных линий
- Знаки эвакуации (фотолюминесцентные)
| Материал | Расход на точку | Примерная цена за ед. | |
|---|---|---|---|
| Светильник LED аварийный | 1 шт. | 2 500 руб. | 25 000 руб. |
| Кабель ВВГнг-FRLS 3х1.5 | 15 м | 60 руб./м | 9 000 руб. |
| Гофротруба ПВХ (негорючая) | 15 м | 25 руб./м | 3 750 руб. |
| Крепеж и расходники | 1 компл. | 1 000 руб. | 1 000 руб. |
| Блок питания (если внешний) | 1 шт. | 3 000 руб. | 30 000 руб. (опц.) |
Инструментарий для электромонтажа

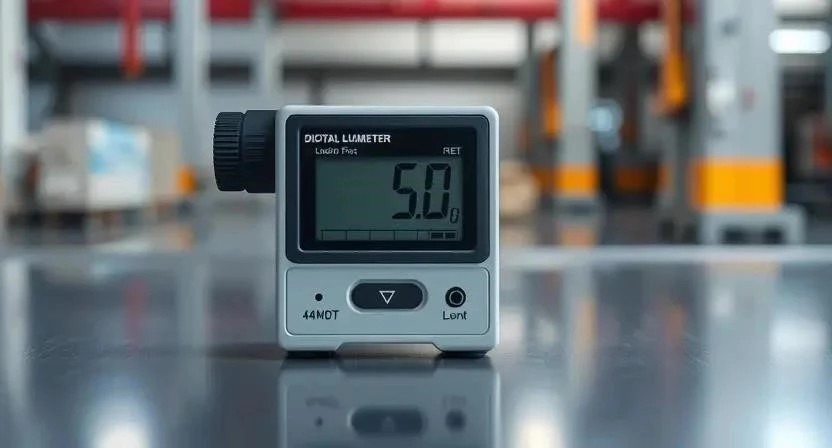

Качественный инструмент ускоряет работу и гарантирует надежность соединений. Без люксметра принимать работу нельзя. Этот прибор показывает реальную освещенность в люксах. Я всегда беру с собой профессиональный набор для зачистки кабеля, чтобы не повредить жилы.
- Перфоратор с набором буров
- Стриппер для зачистки изоляции
- Мультиметр для проверки напряжения
- Люксметр (обязательно для приемки)
- Шуруповерт с набором бит
- Степлеры для кабеля или уровень
- Диэлектрические перчатки и очки
- Респиратор (при сверлении бетона)
Проектирование и расчет точек света
Сначала я изучаю схему эвакуации здания. Точки установки определяются так, чтобы между светильниками не было «слепых зон». Расстояние между ними обычно составляет от 15 до 25 метров. Мощность аккумуляторов рассчитывается исходя из потребления ламп и требуемого времени работы. Я учитываю запас емкости в 20%, так как АКБ со временем теряют мощность. Важно определить все повороты коридоров и выходы, где обязательно ставится знак «Выход».
Процесс установки системы по этапам
Перед началом работ я готовлю поверхность. Стены очищаю от пыли, размечаю места крепления согласно проекту. Работа с электрикой требует строгого соблюдения техники безопасности. Обязательно отключаю питание на щитовой и вешаю предупреждающую табличку. В цехах с высокой влажностью использую герметичные коробки.
Я однажды столкнулся с тем, что кабель проложили по пути, где позже поставили тяжелые стеллажи. Пришлось переделывать весь участок, так как кабель был пережат. Теперь я всегда согласовываю трассы с начальником склада.
- Разметка мест установки светильников и трасс кабеля (2-4 часа).
- Монтаж металлических лотков или гофротрубы (1-2 дня).
- Прокладка огнестойкого кабеля ВВГнг-FRLS (1-2 дня).
- Установка распределительных коробок и заземление (4-6 часов).
- Монтаж корпусов светильников к потолку или стенам (1 день).
- Подключение кабельных линий к светильникам (1 день).

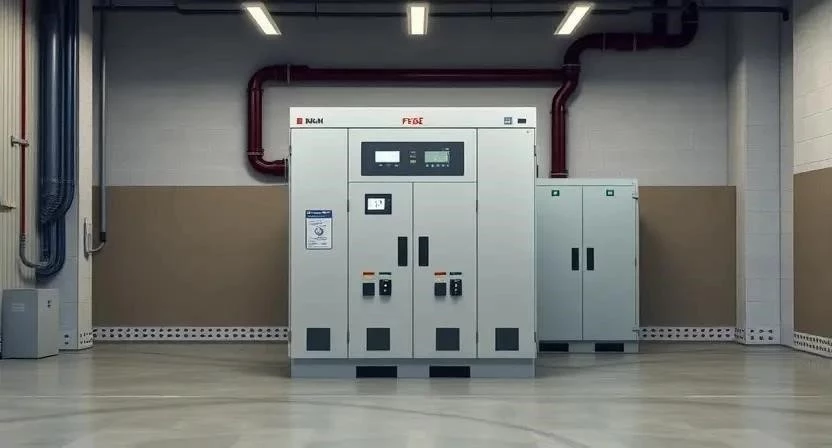

- Установка блоков бесперебойного питания в щитовую (3-5 часов).
- Подключение системы к сети 220В (2-3 часа).
- Установка знаков эвакуации и стрелок (4-6 часов).
- Первичное включение и проверка подачи питания (1 час).
- Настройка параметров ББП и проверка заряда АКБ (2-3 часа).
- Финальная затяжка всех контактов и закрытие коробок (3-4 часа).
Меры безопасности: используйте только сертифицированный инструмент. Работайте в диэлектрических перчатках. При работе на высоте более 1.8 м используйте страховочный пояс и устойчивую лестницу. Не допускайте попадания влаги в открытые клеммные коробки.
Тестирование и ввод в эксплуатацию
После монтажа начинается пусконаладка. Я имитирую полное отключение питания, выключая главный автомат. Система должна мгновенно перейти на аккумуляторы. Затем я обхожу все помещения с люксметром. Замеряю освещенность в самых темных точках пола. Все результаты заношу в журнал проверок. Я заметил, что дешевые АКБ теряют емкость уже через полгода, поэтому теперь ставлю только проверенные бренды.
Тонкости монтажа и маркировки
Высота установки светильников должна быть такой, чтобы их не заслоняли двери или оборудование. Обычно это 2.2–2.5 метра. Система должна быть интегрирована с пожарной сигнализацией. В идеале, при срабатывании датчика дыма, аварийный свет включается автоматически даже при наличии основного питания. Маркировка кабелей обязательна. На каждом конце линии я вешаю бирку с номером линии и назначением.
Типичные промахи при установке
Новички часто экономят на кабеле, используя обычный ВВГнг. Это грубейшая ошибка. При проверке МЧС такой объект не примут, а в случае пожара система сгорит первой. Также часто игнорируют «слепые зоны» за колоннами или в нишах. Я видел объект, где светильники поставили слишком высоко, и в густом дыму они стали абсолютно бесполезны, так как свет не пробил завесу.
- Использование кабеля без индекса FR (огнестойкого).
- Недостаточное количество светильников в длинных коридорах.
- Установка ламп слишком высоко (свет не доходит до пола в дыму).
- Отсутствие журнала регулярных проверок АКБ.
- Игнорирование заземления металлических корпусов светильников.
- Неправильный расчет емкости аккумуляторов.
Финансовая сторона вопроса
Стоимость зависит от типа системы. Автономные светильники дешевле в монтаже, но дороже в обслуживании (нужно менять много АКБ). Централизованная система с одним мощным блоком питания надежнее, но требует дорогой прокладки спецкабеля ко всем точкам.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (на 10 точек) | 38 000 | 38 000 | 0 |
| Работа по монтажу | 0 | 25 000 | 25 000 |
| Проектирование и схема | 0 | 10 000 | 10 000 |
| Пусконаладка и замеры | 0 | 5 000 | 5 000 |
| 38 000 | 78 000 | 40 000 |
Регламент по уходу за системой
Система не может работать «сама по себе». Раз в квартал я провожу принудительный разряд аккумуляторов. Это предотвращает их сульфатацию. Раз в год меняю лампы, если они вышли из строя. Срок эксплуатации большинства ББП составляет 3-5 лет, после чего аккумуляторы подлежат замене. Весь процесс фиксируется в специальном журнале эксплуатации.
Ответы на частые вопросы
Какие штрафы за отсутствие аварийного освещения?
Штрафы для юридических лиц могут достигать нескольких сотен тысяч рублей, а в случае серьезных нарушений — приостановка деятельности на 90 суток.
Сколько реально работают аккумуляторы в светильниках?
Стандартные блоки рассчитаны на 1-3 часа. В реальности через два года срок сокращается до 60-90 минут.
Нужно ли освещение на складах с высокими стеллажами?
Да, причем расчет точек должен учитывать загроможденность проходов, чтобы свет падал именно на пол.
Можно ли использовать обычные светодиодные ленты?
Нет, они не имеют сертификации по пожарной безопасности и не обеспечат требуемую освещенность.
Как часто нужно проверять систему?
Визуальный осмотр — ежемесячно, полный тест с разрядом АКБ — раз в квартал.
Обязательно ли ставить знаки «Выход» в каждом кабинете?
Нет, знаки ставятся на путях эвакуации, в коридорах и непосредственно над выходными дверями.
Что делать, если здание старое и нельзя штробить стены?
Я использую открытую прокладку в негорючих кабель-каналах или металлических трубах.
Влияет ли температура в цеху на работу АКБ?
Да, при сильных морозах емкость аккумуляторов резко падает, поэтому в неотапливаемых складах ставлю специальные низкотемпературные блоки.
