Установка и монтаж светильников ФСП

Установка промышленного освещения требует строгого соблюдения электротехнических норм. Монтаж одного светильника ФСП в среднем занимает от 1,5 до 3 часов в зависимости от высоты потолков и сложности доступа. Стоимость работы одного мастера начинается от 1500 рублей за точку. Чтобы понять, как светильники ФСП: как правильно установить и эксплуатировать, нужно учитывать специфику пускорегулирующих аппаратов и требования к IP-защите. Правильный подход исключает короткие замыкания и преждевременный выход оборудования из строя.

Подготовка к работе и требования

Прежде чем лезть на стремянку, я всегда проверяю наличие допуска по электробезопасности (не ниже III группы). Это не формальность, а вопрос жизни. Сложность работ здесь средняя, но основная нагрузка ложится на работу с высоты и правильный расчет веса конструкции. Оптимальные условия для монтажа — сухая погода и температура воздуха от +5 до +25 градусов. Если в помещении слишком сыро, изоляция может лечь хуже, а металлические элементы начнут окисляться быстрее.

Расходные материалы для установки

Для качественного монтажа ФСП не обойтись базовым набором. Я рекомендую брать материалы с запасом 10%, чтобы не бегать в магазин из-за одного missing-дюбеля. Важно использовать кабель с медными жилами, который выдержит пусковые токи ПРА.

• Кабель ВВГнг-LS 3х1.5 или 3х2.5 (зависит от мощности) — 15-20 метров на точку.
• Клеммники WAGO или винтовые зажимы — 3-4 шт. на светильник.
• Анкерные болты М8 или М10 — 2-4 шт.
• Стальные тросы в ПВХ-оплетке (для подвеса) — 2-4 метра.
• Зажимы для троса — 4-8 шт.
• Кабельные ввода (сальники) IP65 — 1 шт.
• Изолента ПВХ или термоусадка — 1 моток/комплект.
• Гофротруба ПВХ или ПНД — по длине трассы.

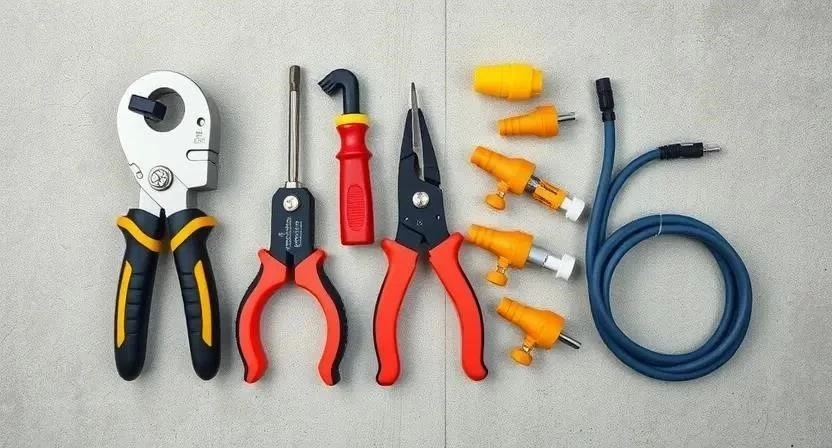

Инструментарий мастера

Инструмент должен быть надежным. Я не советую использовать дешевые китайские отвертки — слижете шлицы на винтах клеммника, и начнете ругаться матом на высоте пяти метров. Если нет своего перфоратора, лучше взять его в аренду, чем пытаться сверлить бетон обыким сверлом.

• Перфоратор с бурами по бетону (8, 10 мм) — для крепления подвесов.
• Стриппер или нож электрика — для зачистки изоляции.
• Мультиметр — проверка напряжения и целостности цепи.
• Набор отверток (крестовая, плоская) — затяжка контактов.
• Пассатижи или кусачки — обрезка кабеля.
• Уровень строительный — чтобы светильник не висел криво.
• Лестница-стремянка или вышка-тура — доступ к потолку.

Организация рабочего пространства

Первым делом я расчищаю зону под будущим светильником. Если внизу стоят станки или товар, всё это нужно накрыть плотной пленкой. Мелкая бетонная крошка от сверления забивается во все щели, вычищать её потом — то еще удовольствие. Обеспечьте свободный доступ к электрощиту, чтобы в любой момент можно было обесточить линию.

Особое внимание уделяю безопасности. Работа с электричеством на высоте — это риск. Использую только исправный инструмент с двойной изоляцией. Если работаю в паре, один всегда стоит внизу и страхует лестницу, а также следит, чтобы никто не включил рубильник в щитке во время подключения.

Подготовка поверхности и разметка

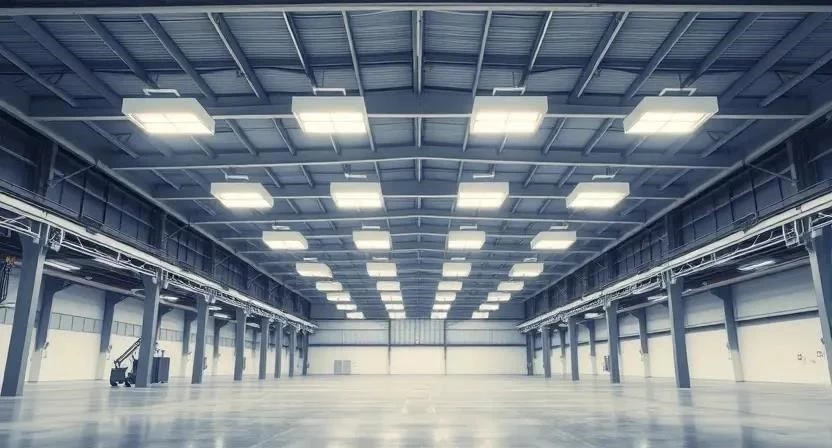

Разметка — это 50% успеха. Я беру проект освещенности и отмечаю точки крепления. Если проекта нет, делю площадь на равные квадраты. Проверяю, чтобы над точкой установки не было вентиляционных труб или противопожарных датчиков. Кривая разметка приведет к «темным пятнам» в цеху, что недопустимо по нормам.

Затем прокладываю кабельные трассы. Кабель должен идти в гофре, закрепленной клипсами или стяжками каждые 40-50 см. Перед монтажом самого корпуса я обязательно прозваниваю линию мультиметром. Если где-то произошло замыкание при прокладке, лучше узнать об этом сейчас, а не после включения автомата.

Технология установки по шагам

Однажды я ставил ФСП в цеху с потолком 6 метров. Забыл проверить натяжку одного троса, и светильник заметно перекосило. Пришлось переделывать, потратив лишний час. Теперь я действую строго по алгоритму.

1. Распаковка и проверка (15 мин). Достаю светильник, проверяю целостность стекла и наличие ПРА.
2. Монтаж подвесов (30-40 мин). Сверлю отверстия, забиваю анкеры, вешаю тросы или стальные шпильки.
3. Фиксация корпуса (20 мин). Поднимаю светильник и фиксирую его на подвесах.
4. Подключение ввода (15 мин). Вставляю кабель в корпус через сальник, затягиваю его до упора для герметичности.
5. Подсоединение питания (20 мин). Соединяю фазу, ноль и заземление через клеммники.
6. Заземление (10 мин). Обязательно креплю желто-зеленый провод к корпусу светильника.
7. Установка модулей (15 мин). Вставляю лампы или LED-модули в патроны.
8. Фиксация экранов (10 мин). Закручиваю зажимы отражателя или защитного стекла.
9. Проверка герметичности (10 мин). Еще раз проверяю, плотно ли прилегает ввод кабеля.
10. Первый запуск (5 мин). Включаю автомат в щитке, проверяю работу всех ламп.
11. Регулировка угла (10 мин). Подправляю наклон светильника для оптимального светового потока.
12. Финальная затяжка (10 мин). Прохожусь ключом по всем болтам подвеса.

Технические нюансы и условия

Температурный режим сильно влияет на работу ПРА. Если в помещении ниже +5 градусов, некоторые стартеры могут срабатывать с задержкой. Влажность тоже играет роль: при высокой влажности я использую только кабель с индексом LS и усиленные сальники. Перед первым включением после монтажа даю оборудованию «отстояться» около 30 минут, чтобы ушла возможная конденсация внутри корпуса.

По поводу диммеров: обычные ФСП с классическим ПРА с ними не совместимы. Если заказчик хочет регулировать яркость, нужно сразу ставить специальные диммируемые драйверы для LED-модулей. Иначе вы получите мерцание, от которого глаза устанут за полчаса.

Ошибки, которых стоит избегать

Помню, как новичок в моей бригаде решил сэкономить на кабельных вводах и просто запеннил дыру в корпусе. В итоге через месяц в корпус попала влага, и драйвер сгорел. Теперь я всегда лично проверяю герметичность сальников.

1. Малое сечение кабеля. Использование 0.75 мм вместо 1.5 мм ведет к перегреву линии.
2. Отсутствие заземления. При пробое изоляции корпус светильника станет под напряжением.
3. Слабая затяжка клемм. Плохой контакт вызывает искрение и оплавление изоляции.
4. Нарушение герметичности ввода. Попадание пыли и влаги сокращает срок службы ПРА вдвое.
5. Неправильная схема подключения. Перепутанные фаза и ноль могут привести к некорректной работе защиты.

Экономика монтажа

Многие пытаются сэкономить, нанимая «умельцев» без профильного образования. Но в промышленном освещении ошибка стоит дорого. Сравним затраты на одну точку установки.

Экономия при самостоятельном монтаже составляет около 1000 рублей за точку. Однако, если вы не уверены в своих силах, лучше переплатить. Мастер дает гарантию, а ваши ошибки могут привести к пожару в цеху.

Эксплуатация и уход

После того как я сдал объект, объясняю владельцу регламент ухода. Плафоны ФСП собирают пыль, которая «съедает» до 30% светового потока. Очистку нужно проводить раз в квартал сухой или слегка влажной тряпкой. Категорически запрещено использовать агрессивные растворители — они испортят отражатель.

Раз в полгода рекомендую проверять затяжку контактов в клеммниках. От вибраций станков винты могут разболтаться. Сроки замены ламп зависят от типа: LED-модули живут долго, а классические лампы требуют замены по мере перегорания. Все работы по обслуживанию проводятся только при полностью отключенном питании!

Сравнение с альтернативами

Я часто рекомендую переходить на светодиодные модули в ФСП. В одном из проектов заменил старые лампы на LED, и заказчик сэкономил 30% на электричестве уже в первый месяц. В сравнении с обычными прожекторами, ФСП дают более рассеянный и мягкий свет, что важно для рабочих зон.

Существуют и беспроводные системы управления освещением, которые позволяют менять яркость с планшета. Это удобно, но стоит в 3-4 раза дороже обычного монтажа. Что касается креплений, то магнитные подвесы сейчас в моде, но для тяжелых промышленных светильников я всё равно доверяю только стальному тросу и анкеру.

Ответы на частые вопросы

Как подобрать мощность светильника ФСП?
Ориентируйтесь на высоту потолков. Для высоты до 4 метров достаточно 36-50 Вт, для 6-8 метров ставьте 100 Вт и выше.

Как часто нужно обслуживать светильники?
Очистка от пыли — раз в 3 месяца, проверка электрических соединений — раз в 6 месяцев.

Можно ли менять лампы на LED в старых ФСП?
Да, но нужно либо убрать ПРА (если LED-модуль работает от 220В), либо заменить его на подходящий драйвер.

Какая норма освещенности для цеха?
Обычно от 200 до 500 люкс в зависимости от сложности выполняемых работ. Проверяется люксметром.

Что делать, если светильник мигает?
Скорее всего, вышел из строя пускорегулирующий аппарат или лампа подошла к концу срока службы.

Нужна ли сертификация на монтаж?
Да, для промышленных объектов акт приемки и сертификаты на материалы обязательны для прохождения проверки пожарной инспекции.

Какой кабель лучше: ВВГ или ПВС?
Для стационарной прокладки используйте только ВВГнг-LS. ПВС предназначен для гибких соединений и не должен быть замурован или закреплен жестко.
