Объекты нефтегазового сектора характеризуются постоянным присутствием горючих газов и паров топлива в воздухе. Использование обычного осветительного оборудования на таких площадках приводит к возникновению искры при включении или из-за перегрева, что вызывает мгновенный взрыв. Стоимость одного промышленного взрывозащищенного модуля в 5–10 раз превышает цену бытового аналога, но эта переплата оправдана спасением жизней и сохранением дорогостоящего оборудования. Правильно подобранные взрывозащищенные светильники для нефтегазовой отрасли исключают риск воспламенения среды.
Особенности устройства и назначение спецосвещения

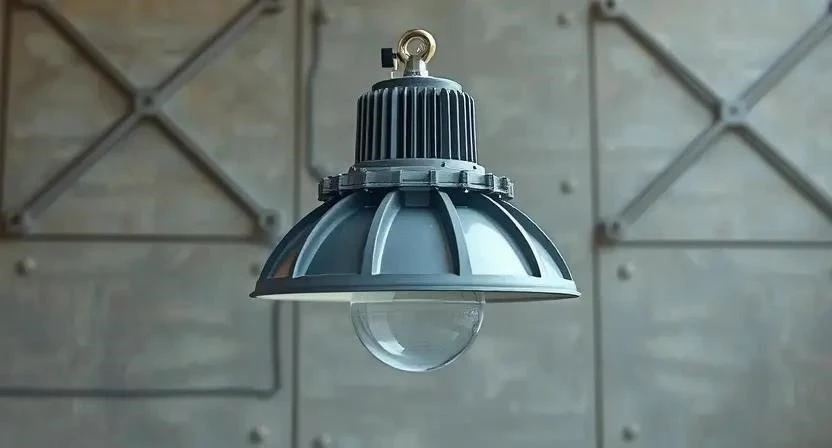

Такие приборы представляют собой осветительные устройства, конструкция которых предотвращает попадание искры или электрического разряда во внешнюю среду. Основной принцип работы заключается в полной герметизации источника света или ограничении энергии электрического тока до уровня, который не может вызвать зажигание газовоздушной смеси. Обычные лампы недопустимы здесь, так как их корпус не выдерживает внутреннего давления при взрыве, а контакты могут искрить при переключении.
Классификация и разновидности оборудования

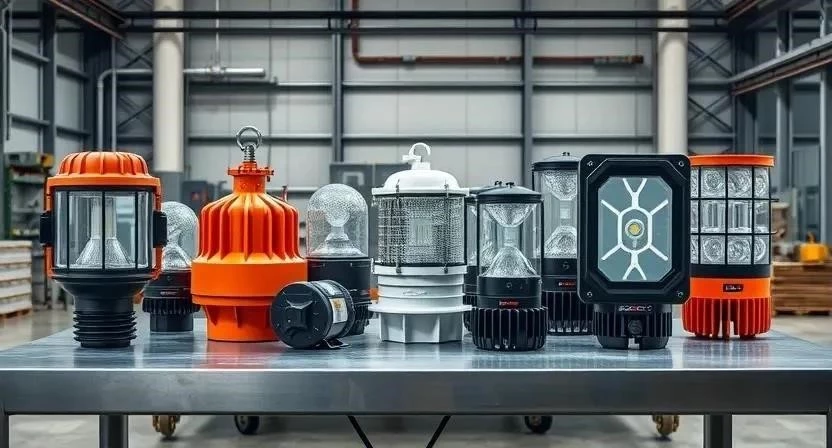

Светильники разделяют по методу обеспечения безопасности. Взрывонепроницаемые модели удерживают возможный внутренний взрыв внутри корпуса, не давая ему распространиться наружу. Искробезопасные устройства работают на таких низких токах, что любая искра будет слишком слабой для поджига газа. Также применяют модели с повышенной надежностью, где исключены любые источники искрения, и системы с избыточным давлением, куда подается чистый воздух для вытеснения опасных паров.
По типу ламп сейчас доминируют светодиоды (LED), которые вытесняют люминесцентные и лампы высокого давления из-за меньшего нагрева и долговечности.
| Тип защиты | Маркировка | Принцип работы | Зона применения |
|---|---|---|---|
| Взрывонепроницаемая оболочка | Ex d | Удержание взрыва внутри корпуса | Зона 1, Зона 2 |
| Искробезопасная цепь | Ex i | Ограничение энергии тока | Зона 0, Зона 1, Зона 2 |
| Повышенная надежность | Ex e | Исключение искрения и перегрева | Зона 1, Зона 2 |
| С избыточным давлением | Ex p | Подача чистого воздуха внутрь | Зона 1, Зона 2 |
| Специальная защита | Ex m | Заливка компаундом | Зона 1, Зона 2 |
Технические параметры и характеристики
Ключевым показателем является степень защиты IP. Для нефтегазовых объектов стандарт — IP66 или IP67, что гарантирует полную пыленепроницаемость и защиту от мощных струй воды. Корпуса обычно отливают из алюминиевых сплавов с антикоррозийным покрытием, а в качестве рассеивателя используют закаленное стекло, которое не треснет при резком перепаде температур.
Важен температурный режим: оборудование должно стабильно работать от -60°C до +60°C. Световой поток измеряется в люменах, а цветовая температура обычно составляет 4000–5000К (нейтральный белый свет), чтобы рабочие четко видели детали оборудования.
| Параметр | Значение (среднее) | Что это означает для эксплуатации |
|---|---|---|
| Степень защиты | IP66 / IP67 | Защита от пыли и сильных струй воды |
| Материал корпуса | Алюминий / Нержавейка | Стойкость к коррозии в агрессивной среде |
| Мощность LED | 20 – 100 Вт | Оптимальный баланс яркости и нагрева |
| Световой поток | 2000 – 12000 лм | Обеспечение нормы освещенности рабочего места |
| Класс защиты | I или II | Тип используемого заземления |
Сферы применения и ограничения по зонам

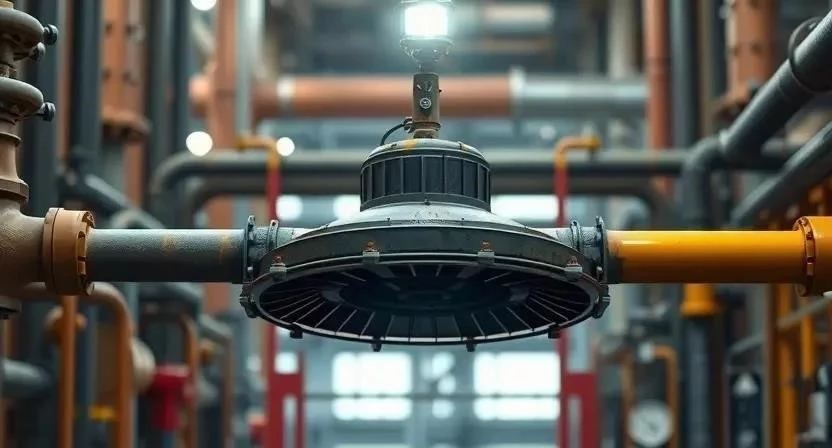

Оборудование устанавливают на нефтеперерабатывающих заводах, буровых установках, терминалах хранения нефти и газораспределительных станциях. Выбор светильника напрямую зависит от зоны опасности:
- Зона 0: Газ присутствует постоянно или долгое время (требуются только искробезопасные Ex i).
- Зона 1: Газ может появиться при нормальной эксплуатации (используют Ex d, Ex e).
- Зона 2: Газ появляется редко и на короткий срок (допустимы большинство взрывозащищенных типов).
- Отсеки перекачки сырья.
- Склады ГСМ.
- Площадки вокруг факельных установок.
- Внутренние помещения компрессорных станций.
- Открытые площадки буровых вышек.
Технология и правила монтажа

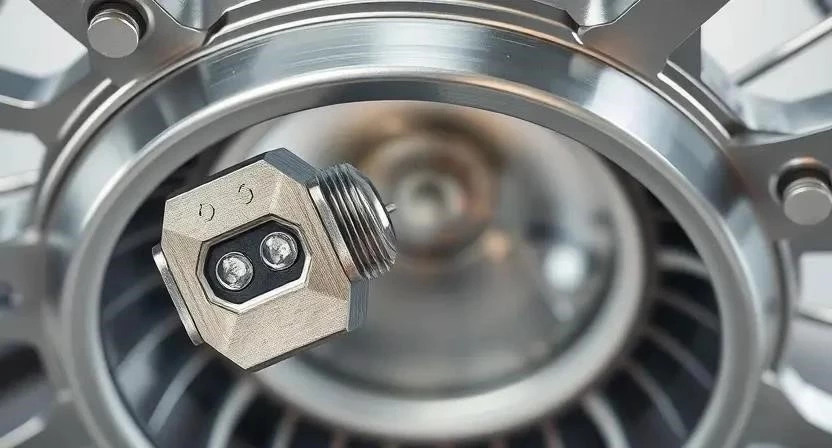

Я однажды видел, как монтажники пытались использовать обычные пластиковые кабельные вводы в зоне 1. Я сразу остановил их, так как это грубейшее нарушение, которое превращает всю систему защиты в бесполезный кусок металла. В опасных зонах используются только специализированные латунные или стальные кабельные вводы с уплотнением.
Для работы потребуется следующий набор инструментов:
- Мультиметр для проверки изоляции.
- Динамометрический ключ (для затяжки болтов корпуса по регламенту).
- Стриппер для аккуратного снятия изоляции.
- Набор изолированных отверток.
- Уровень строительный.
- Перфоратор с алмазными бурами.
- Очиститель для обезжиривания поверхностей.
- Набор торцевых головок.
Процесс установки выполняю по следующему алгоритму:
- Подготовка поверхности и установка монтажных кронштейнов (30-60 мин).
- Прокладка бронированного кабеля в стальных трубах или лотках (2-4 часа).
- Установка кабельного ввода в корпус светильника с затяжкой до упора (15 мин).
- Подключение жил кабеля к клеммной колодке с соблюдением фазировки (20 мин).
- Герметизация ввода специальным уплотнителем (10 мин).
- Монтаж корпуса светильника на кронштейн (20 мин).
- Подключение заземляющего проводника к корпусу (10 мин).
- Проверка целостности цепи и замер сопротивления изоляции (30 мин).
- Первый запуск и проверка равномерности освещения (15 мин).
Обязательно используйте респиратор при сверлении бетонных перекрытий и проверьте отсутствие напряжения перед началом работ. Помните: любое повреждение оболочки светильника при монтаже анкером делает его опасным.
Расчет количества и расход электроэнергии
Количество приборов рассчитывается по формуле: N = (E * S) / (Ф * k), где E — норма освещенности (люкс), S — площадь (м2), Ф — световой поток одного светильника (люмен), k — коэффициент запаса (обычно 1.2).
| Площадь объекта | Требуемая освещенность | Мощность LED | Кол-во светильников | Общий расход (кВт/ч) |
|---|---|---|---|---|
| 50 м2 | 150 лк | 30 Вт | 6 шт. | 0.18 |
| 100 м2 | 150 лк | 30 Вт | 12 шт. | 0.36 |
| 200 м2 | 200 лк | 50 Вт | 18 шт. | 0.90 |
| 500 м2 | 200 лк | 50 Вт | 45 шт. | 2.25 |
| 1000 м2 | 200 лк | 100 Вт | 60 шт. | 6.00 |
Производители и ценовые сегменты
На рынке представлены как отечественные заводы, так и зарубежные бренды. Российские системы часто выигрывают в цене и простоте сервиса, в то время как европейские и американские бренды предлагают более высокий ресурс светодиодов и лучшую эргономику. Ценовые сегменты делятся на эконом (базовые требования ГОСТ), средний (повышенная коррозийная стойкость) и премиум (интеллектуальное управление, максимальный срок службы).
Преимущества и недостатки оборудования
К плюсам таких систем отношу следующее:
- Абсолютная безопасность в опасных зонах.
- Стойкость к агрессивным химическим средам.
- Длительный срок службы LED-модулей.
- Высокая механическая прочность корпуса.
- Минимальный нагрев поверхности.
- Стабильная работа при экстремальных морозах.
- Соответствие строгим нормам ТР ТС.
Однако есть и минусы:
- Очень высокая цена за единицу.
- Значительный вес конструкции.
- Сложность замены ламп (требуется полная разборка корпуса).
- Необходимость регулярной дорогостоящей ревизии.
- Сложность подбора комплектующих.
Сравнение LED и традиционных систем
Переход на светодиоды в нефтегазовой отрасли стал спасением. Я помню, как раньше менял перегоревшие газоразрядные лампы в огромных цехах: это была целая спецоперация с вызовом крана и полным обесточиванием участка. Сейчас LED-панели стоят годами без внимания.
| Характеристика | LED-светильники | Газоразрядные (ДРЛ/ЛП) | |
|---|---|---|---|
| Срок службы | 50 000 – 100 000 ч | 10 000 – 20 000 ч | LED в 5 раз долговечнее |
| Энергопотребление | Низкое | Высокое | Экономия до 70% |
| Нагрев корпуса | Минимальный | Значительный | LED безопаснее |
| Цена закупки | Высокая | Средняя | LED дороже на старте |
| Обслуживание | Редко | Часто | LED выгоднее в эксплуатации |
Стоимость и критерии выбора поставщика
На цену влияют мощность, материал корпуса (алюминий дешевле нержавейки) и класс защиты. При выборе поставщика я всегда первым делом требую сертификат ТР ТС. Однажды один дилер пытался продать мне «аналоги» без документов, которые выглядели как взрывозащищенные, но не имели никакой сертификации. Я отправил их куда подальше, потому что подпись в акте приемки под таким оборудованием — это уголовная ответственность в случае ЧП.
Опыт эксплуатации и отзывы инженеров
Главные энергетики отмечают, что в условиях Крайнего Севера алюминиевые корпуса становятся очень хрупкими, поэтому важно выбирать модели с качественным литьем. Я сам монтировал освещение при -40°C: обычные резиновые прокладки дубеют и начинают пропускать влагу, поэтому настаиваю на использовании силиконовых уплотнителей. Инженеры по ТБ подтверждают, что переход на искробезопасные цепи в зоне 0 практически полностью убрал риск локальных вспышек при пусконаладке.
Часто задаваемые вопросы (FAQ)
Как часто нужно проводить ревизию светильников?
Согласно регламентам, осмотр корпусов и проверка затяжки вводов проводятся раз в полгода, полная проверка изоляции — раз в год.
Что означает маркировка Ex?
Это международный знак взрывозащищенного исполнения оборудования.
Можно ли заменить LED-модуль самостоятельно?
Только если у вас есть сертификат на проведение таких работ, иначе вы нарушаете целостность взрывозащиты и аннулируете гарантию.
Как выбрать мощность светильника?
Исходите из высоты потолка: для высоты до 4 метров достаточно 30-50 Вт, для высоких цехов (от 8 метров) ставят 100 Вт и выше.
Влияет ли цвет корпуса на защиту?
Цвет не влияет, но антикоррозийное порошковое покрытие обязательно для защиты от солей и кислот.
Нужно ли заземлять каждый светильник отдельно?
Да, заземление корпуса обязательно для отвода статического электричества и защиты от пробоя.
Работают ли такие лампы при полном погружении в воду?
Если маркировка IP68 — да, но стандартные IP66/67 рассчитаны только на брызги и временное погружение.
