Акустические розетки для домашнего кинотеатра

Организация качественного звука в жилом помещении начинается с правильной разводки кабелей. Установка акустических розеток для домашнего кинотеатра позволяет спрятать провода в стены, избавив комнату от визуального шума. Стоимость одного модуля варьируется от 500 до 3000 рублей, а монтаж всей системы обычно занимает 2-3 дня. Это решение обеспечивает чистоту сигнала и эстетику интерьера.

Акустические розетки представляют собой специализированные терминалы для передачи аудиосигнала от ресивера к колонкам. В отличие от силовых розеток, они не работают с электрическим током сети 220В, а служат интерфейсом для медных аудиокабелей. Их главная задача — обеспечить максимально плотный контакт и минимизировать сопротивление. Это критично для сохранения чистоты звука, так как любое окисление или неплотное прилегание провода приводит к потере высоких частот и появлению помех.

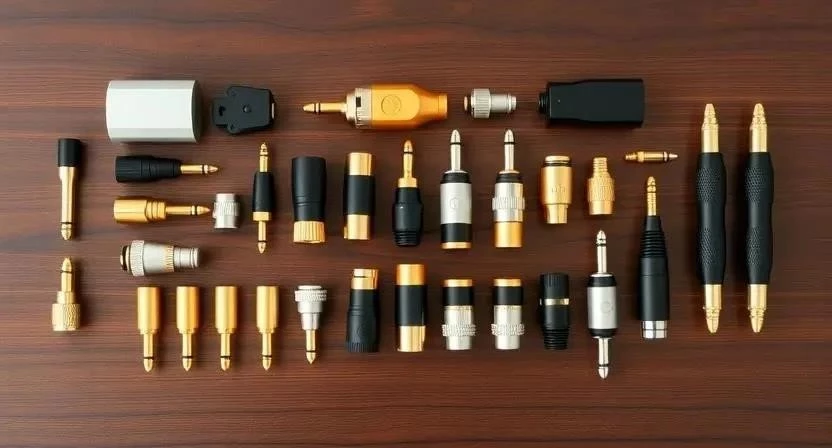

Разновидности таких разъемов зависят от способа фиксации провода и назначения системы. Я разделяю их на несколько основных типов:

• Banana (банан) — самый популярный вариант для Hi-Fi, позволяет быстро отключать колонки.
• Speakon — профессиональный разъем с защелкой, используется в мощных системах.
• Зажимные клеммы — классический вариант с винтовым зажимом голого провода.
• RCA (тюльпаны) — применяются для передачи линейного сигнала или подключения сабвуфера.
• XLR — балансные разъемы для студийного качества без наводок.
• Однополярные модули — для одного канала звука.
• Двухполярные модули — сразу пара «плюс» и «минус» в одном корпусе.
• Сквозные терминалы — простое соединение двух кабелей через стену.

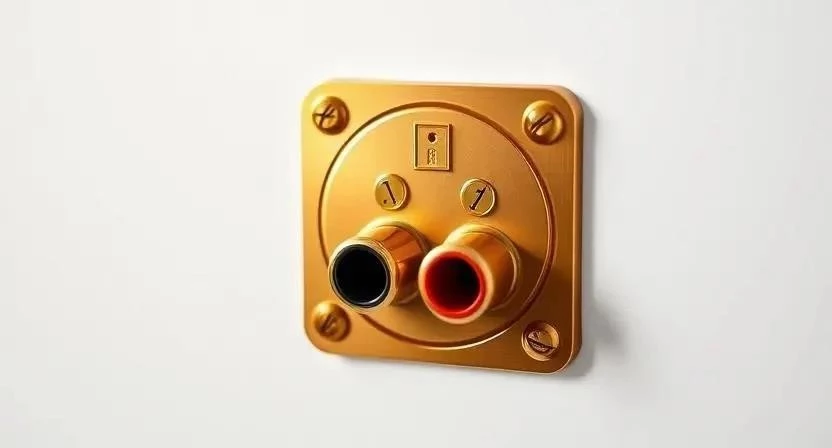

• Золоченые контакты — премиум-вариант для защиты от коррозии.

Технические параметры напрямую влияют на качество воспроизведения. Корпус обычно делают из негорючего ABS-пластика или металла. Важным параметром является сечение поддерживаемого кабеля — большинство розеток рассчитаны на провод от 1.5 до 4 мм². Сопротивление контактов должно быть минимальным, чтобы не «съедать» мощность усилителя. Класс защиты обычно соответствует стандартным бытовым требованиям, но в ванных комнатах или кухнях стоит искать влагозащищенные варианты.

Такие системы проектируют для домашних кинотеатров, студий звукозаписи и Hi-Fi залов. Главное ограничение здесь — длина кабеля. При слишком длинных линиях (более 15-20 метров) сечение провода нужно увеличивать, иначе возникнут потери сигнала. Я всегда проверяю совместимость розеток с брендами акустики: некоторые премиальные колонки требуют только определенного типа терминалов для сохранения гарантии.

Монтаж требует аккуратности. Сначала я подбираю глубокие монтажные коробки, чтобы кабель не перегибался под острым углом. Прокладка аудиокабеля идет в отдельных гофрах, подальше от силовых линий 220В, чтобы избежать гула в колонках. Зачистка провода выполняется стриппером на 10-12 мм, после чего жила плотно зажимается в терминале.

Список необходимых материалов:

• Медный аудиокабель (сечение 2.5 мм²) — 50-100 м (зависит от площади).
• Акустические розетки — по количеству каналов.
• Монтажные коробки (глубокие) — по количеству точек.
• Рамки и декоративные панели — по количеству групп.
• Гофра ПВХ 16 мм — для защиты кабеля.
• Маркировочные бирки — для каждого канала.
• Изолента или термоусадка — для защиты стыков.
• Крепежные хомуты — для фиксации в коробках.

Инструменты для работы:

• Стриппер для зачистки изоляции (обязательно).
• Мультиметр для проверки целостности (обязательно).
• Строительный уровень (обязательно).
• Набор отверток (обязательно).
• Перфоратор или штроборез (обязательно).
• Бокорезы (желательно).
• Маркер (желательно).

Пошаговая инструкция по установке:

1. Разметка точек установки розеток и трасс кабеля (30 мин).
2. Штробление стен и установка монтажных коробок (3-5 часов).
3. Прокладка аудиокабеля в гофре от места ресивера до каждой точки (3 часа).
4. Маркировка каждого конца кабеля («Front Left», «Surround Right» и т.д.) (30 мин).
5. Зачистка концов проводов стриппером на 10 мм (1 час).
6. Подключение проводов к механизмам розеток с затяжкой винтов (2 часа).
7. Фиксация механизмов в коробках и установка декоративных рамок (1.5 часа).
8. Прозвонка всех линий мультиметром на отсутствие короткого замыкания (1 час).
9. Подключение ресивера и колонок, тестирование сигнала (1 час).
10. Финальная проверка баланса звука в каждой точке (30 мин).

Я однажды забыл промаркировать кабели в большом доме. В итоге потратил три часа, чтобы понять, какой провод идет к задней правой колонке, переключая их по одной. Теперь бирки — мое главное правило. Важно помнить о безопасности: никогда не прокладывайте аудиокабели в одной штробе с силовыми. Разнос должен быть минимум 20-30 см, иначе вы услышите неприятный фон.

Расчет материалов зависит от конфигурации системы. Для схемы 5.1 (5 колонок + 1 сабвуфер) потребуется 6 точек вывода. Для 7.1 — уже 8 точек. Длину кабеля я считаю по формуле: (расстояние от ресивера до розетки + 1 метр запаса на изгибы) × 2 жилы.

На рынке представлены как профессиональные серии (например, Neutrik), так и бытовые решения от известных брендов электрофурнитуры. Профессиональные серии отличаются более массивными контактами и повышенной износостойкостью. Бытовые варианты лучше вписываются в дизайн интерьера, так как имеют множество цветов рамок. Ценовые сегменты делятся на эконом (пластик, никель), средний (качественный пластик, медь) и премиум (металл, золото).

Преимущества использования розеток:

1. Идеальный порядок в комнате без висящих проводов.
2. Возможность легко переставить колонки в пределах зоны.
3. Защита кабеля от домашних животных и механических повреждений.
4. Эстетичный вид, соответствующий общему дизайну интерьера.
5. Упрощение процесса уборки пола и плинтусов.
6. Повышение стоимости недвижимости за счет продуманного мультимедиа.

Недостатки решения:

• Более высокая стоимость по сравнению с обычной прокладкой.
• Сложность замены кабеля, если он повредится внутри стены.
• Необходимость штробления стен на этапе ремонта.
• Риск внесения помех при неправильном монтаже рядом с электрикой.
• Дополнительное сопротивление в местах соединений.
• Зависимость от качества выбранных терминалов.
• Сложность модернизации системы (например, переход с 5.1 на 9.1).

Я в своем первом проекте использовал прямую прокладку кабеля под плинтусом. Когда заказчик решил передвинуть диван и переставить тыловые колонки, пришлось перестилать часть ковролина и перекладывать провода. С розетками такая проблема исчезает. Сравним разные подходы в таблице ниже.

Средняя стоимость одной розетки в эконом-сегменте начинается от 500 рублей. Модели с золочеными контактами стоят от 1500 до 4000 рублей. Основной фактор цены — материал проводника и качество сборки корпуса. Покупать рекомендую в специализированных аудио-магазинах или у официальных дилеров электрофурнитуры, чтобы не наткнуться на дешевые подделки с плохим прижимом провода.

Инсталляторы отмечают, что розетки значительно упрощают сдачу объекта заказчику. Владельцы домашних кинотеатров ценят возможность быстрого обновления акустики без штробления стен. Я заметил, что один клиент жаловался на «гул» в колонках после установки. Оказалось, что монтажники проложили аудиокабель вплотную к силовому проводу кондиционера. Я перенес линию, и проблема исчезла.

Часто задаваемые вопросы:

1. Влияют ли розетки на качество звука?
При использовании качественных материалов с низким сопротивлением разница незаметна даже для аудиофилов.

2. Можно ли использовать обычный электрический провод?
Нежелательно. Обычный ПВС имеет другую структуру и изоляцию, лучше использовать специализированный многожильный аудиокабель.

3. Как избежать помех в системе?
Соблюдайте дистанцию между аудио- и силовыми кабелями, используйте экранированные провода для длинных линий.

4. Что лучше: Banana или зажимы?
Banana удобнее для частой перестановки, зажимы обеспечивают чуть более плотный контакт.

5. Нужно ли заземлять акустические розетки?
Нет, они работают с низковольтным сигналом, заземление в них не применяется.

6. Какое сечение кабеля выбрать для комнаты 20 м²?
Оптимально 2.5 мм², этого достаточно для большинства домашних систем без потерь.

7. Можно ли ставить розетки в одну рамку с обычными 220В?
Технически можно, но я не рекомендую этого делать из-за электромагнитных наводок.

8. Как проверить работоспособность розетки перед отделкой?
С помощью мультиметра в режиме прозвонки или подключив временно колонку и ресивер.
