Электромонтаж варочной панели и духового шкафа

Монтаж электросети на кухне требует строгого соблюдения норм безопасности из-за высокой нагрузки на сеть. Ошибка в сечении провода или выборе автомата часто приводит к оплавлению изоляции или постоянному срабатыванию защиты. Обычно такие работы занимают от одного до двух дней и обходятся в среднем от 5 до 15 тысяч рублей за работу. Чтобы всё работало надежно, важно изучить розетки для варочной панели и духового шкафа: основные требования и нормы. Правильный подход исключает риск короткого замыкания и пожара.

Оценка мощности и выбор типа подключения

Перед началом работ я всегда считаю суммарную мощность всей техники. Варочная панель может потреблять от 3 до 7 кВт, а духовка — еще 2-3 кВт. Если использовать одну линию на оба прибора, сеть может не выдержать. Важно понимать разницу между однофазным (220В) и трехфазным (380В) подключением. Трехфазный ввод ставится в домах, где установлены сверхмощные плиты. В обычных квартирах чаще всего хватает одной фазы, но с разделением линий. На расчеты уходит около часа, но это экономит нервы в будущем.

Подбор материалов для электромонтажа

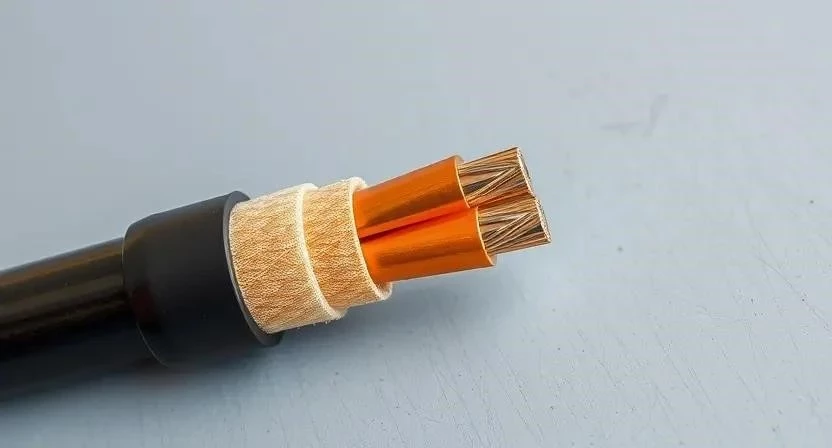

Для силовых линий я использую только медный кабель ВВГнг-LS. Он не поддерживает горение и не выделяет едкий дым. Для духовки достаточно сечения 2.5 мм², а для варочной панели лучше заложить 4 мм².

• Кабель ВВГнг-LS 3х2.5 (для духовки)
• Кабель ВВГнг-LS 3х4 (для варочной панели)
• Силовая розетка на 32А или 45А
• Автоматический выключатель 16А и 25А
• Устройство защитного отключения (УЗО)
• Подрозетники для глубокого монтажа
• Клеммники Wago или винтовые зажимы
• Изолента ПВХ и кабельные стяжки

Инструментарий электрика

Правильный инструмент ускоряет работу в два раза. Я не рекомендую экономить на мультиметре, так как проверка напряжения — это вопрос безопасности.

• Перфоратор — для штробления и отверстий
• Стриппер — для быстрой зачистки изоляции
• Мультиметр — для замера напряжения и прозвонки
• Набор отверток (крестовая и плоская)
• Строительный уровень — для ровной установки розеток
• Пассатижи и кусачки
• Канцелярский нож

Разметка и подготовка помещения

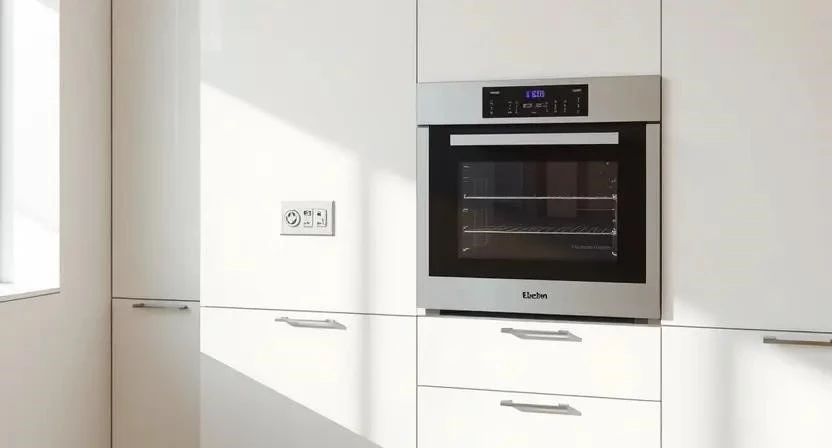

Точки установки определяются строго по чертежу мебели. Розетка не должна находиться прямо за прибором, если нет свободного пространства для вилки. Я однажды столкнулся с тем, что клиент поставил розетку вплотную к стене, и духовка просто не задвигалась до конца. Оптимально сместить розетку в соседний шкаф или оставить зазор 5-10 см. Стены и пол застилаю пленкой, чтобы бетонная пыль не осела на всей кухне.

Работа с поверхностью стен

Штробление делаю перфоратором с пылесосом. Глубина штробы должна быть такой, чтобы кабель не выпирал, иначе при штукатурке он может повредиться. Подрозетники сажаю на гипсовую смесь. Обязательно проверяю глубину посадки уровнем. После установки подрозетников поверхность грунтую. Это нужно для лучшей адгезии финишного слоя отделки, чтобы стена не треснула вокруг розетки.

Пошаговый процесс установки

Монтаж выполняю в строгой последовательности. Каждое действие проверяю дважды.

1. Расчет нагрузки (30 мин). Складываю мощность всех ТЭНов плиты и духовки.
2. Выбор сечения кабеля (15 мин). Подбираю провод согласно мощности (2.5 или 4 мм²).
3. Прокладка линии от щитка (4-6 часов). Тяну кабель в гофре от распределительного щита до кухни.
4. Монтаж подрозетника (1 час). Врезаю коробку в стену, выравниваю по уровню.
5. Подключение заземления (30 мин). Соединяю желто-зеленый провод с общей шиной заземления.
6. Подвод фазы и нуля (30 мин). Прокладываю основные жилы кабеля в подрозетник.

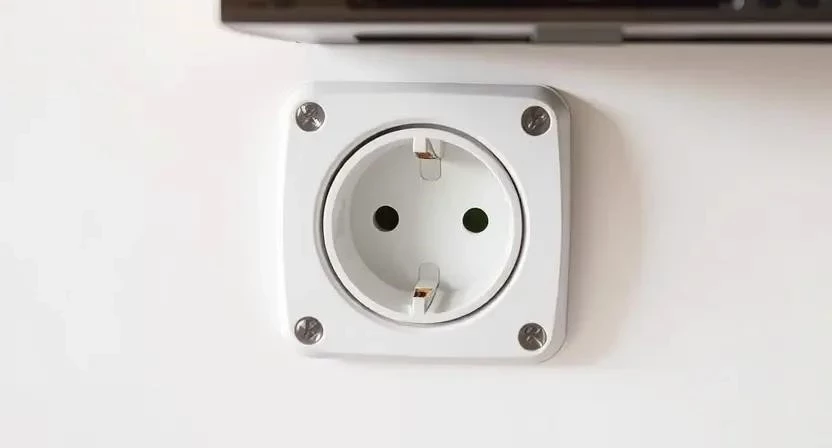

7. Установка силовых розеток (1 час). Зажимаю провода в клеммах. Я всегда затягиваю винты максимально плотно, чтобы не было искрения.

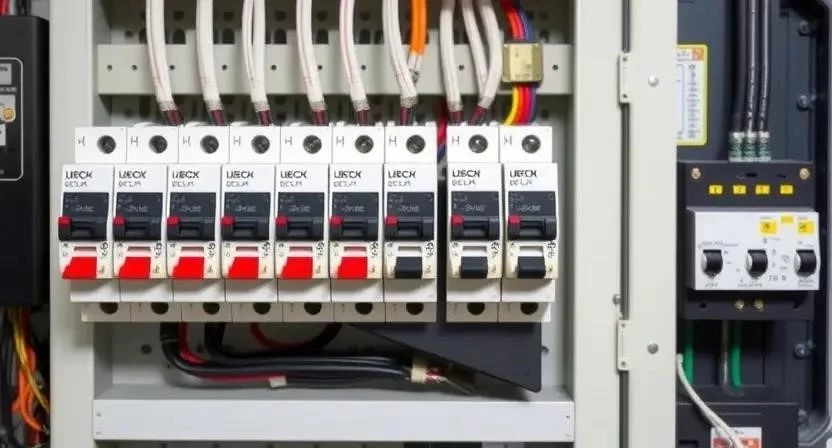

8. Подключение автоматов в щитке (1 час). Ставлю отдельный автомат на каждую линию.
9. Проверка напряжения (20 мин). С помощью мультиметра проверяю наличие фазы и отсутствие КЗ.
10. Финальный монтаж (2 часа). Закрепляю технику, вставляю вилки в розетки.

Мне пришлось переделывать одну точку, потому что плохо затянул контакт в клеммнике. В итоге розетка начала греться через неделю. Теперь я всегда проверяю зажим «на разрыв».

Технические нюансы и требования

В зоне духовки всегда высокая температура. Поэтому использую только термостойкие материалы. Важно оставить зазоры для вентиляции техники, иначе перегрев приведет к отключению электроники. Заземление обязательно — без него металлический корпус плиты может оказаться под напряжением. Совместимость материалов проверяю по ГОСТу: кабель и розетка должны иметь одинаковый класс пожаробезопасности.

Типичные ошибки новичков

Часто люди пытаются сэкономить и делают ошибки, которые стоят очень дорого.

1. Использование тонкого кабеля 1.5 мм² для варочной панели. Провод греется и плавится.
2. Отсутствие заземления. Это опасно для жизни при утечке тока.
3. Установка розетки прямо за духовкой. Доступ к ней закрыт, выключить прибор в экстренном случае невозможно.
4. Использование бытовых розеток на 16А для техники мощностью 7 кВт. Контакты обгорают за месяц.
5. Соединение проводов скруткой внутри стены. Только клеммники или пайка с изоляцией.

Расчет затрат на монтаж

Стоимость зависит от длины кабеля и сложности штробления. Своими руками можно сэкономить на оплате услуг мастера, но только если есть инструмент.

Эксплуатация и уход

После завершения работ я рекомендую раз в полгода проверять контакты. Если розетка стала теплой на ощупь при работе плиты — значит, ослаб зажим. Периодически осматривайте вилки на предмет потемнения пластика. Не используйте дешевые удлинители и переходники для мощной техники. Только прямое включение в силовую розетку.

Альтернативные способы подключения

Существует вариант прямого подключения через клеммную коробку. В этом случае розетка вообще не используется: кабель от щитка соединяется с кабелем техники через зажимы. Это самый надежный метод, так как исключается слабый контакт в вилке. Также в частных домах часто используют трехфазный ввод, что позволяет распределить нагрузку по трем разным фазам и избежать перегрузки сети.

Ответы на частые вопросы

Какой бренд розеток выбрать? Я рекомендую Schneider Electric или Legrand. У них качественные зажимы, которые не разбалтываются со временем.

Можно ли использовать один автомат на духовку и плиту? Нет. При одновременном включении всех конфорок и духовки автомат просто выбьет по перегрузке. Только раздельные линии.

Что делать, если розетка греется? Немедленно выключите технику. Скорее всего, произошло окисление контактов или плохой зажим провода. Нужно пересобрать розетку или заменить её.

Нужно ли УЗО для кухни? Обязательно. Кухня — зона повышенной влажности. УЗО спасет от удара током при пробое изоляции в приборе.

Меры безопасности: Все работы выполняйте только при полностью отключенном питании в щитке. Используйте диэлектрические перчатки и защитные очки при штроблении. Никогда не работайте с электрикой с мокрыми руками. При использовании химии для грунтовки обеспечьте проветривание помещения.
